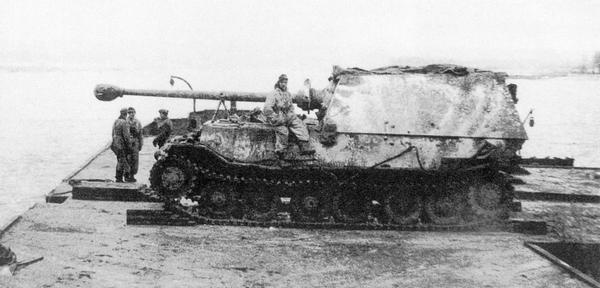

«Фердинанд» на переправе через Днепр. Октябрь 1943 года. Единственное известное фото, на котором эта машина имеет зимний камуфляж (КМ).

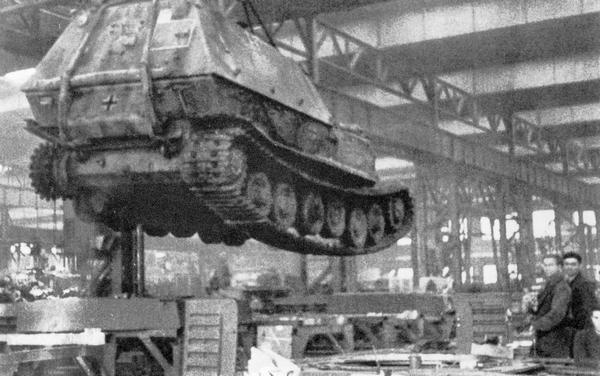

Кран переносит «Фердинанд» к месту работ. Завод «Нибелунгенверке», январь 1944 года. На корме машины видно тактическое обозначение 2-й роты 653-го батальона периода боёв Курск (ВШ).

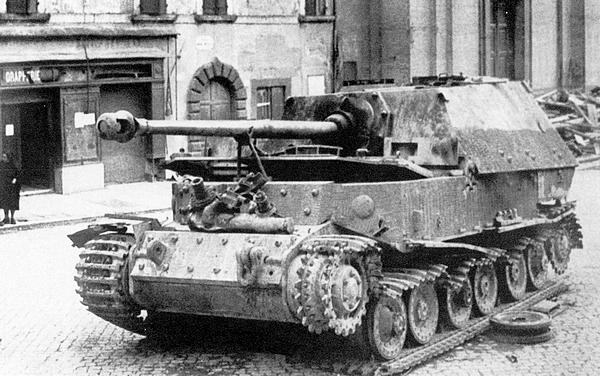

«Элефант», брошенный экипажем из-за поломки на улице городка Сориано. Италия, июнь 1944 года (АСКМ).

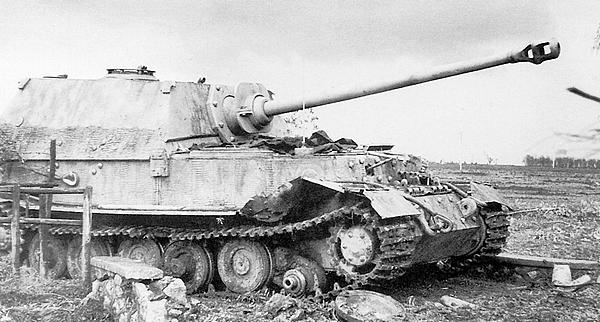

Подорвавшийся на мине «Элефант». Италия, весна 1944 года (ВА).

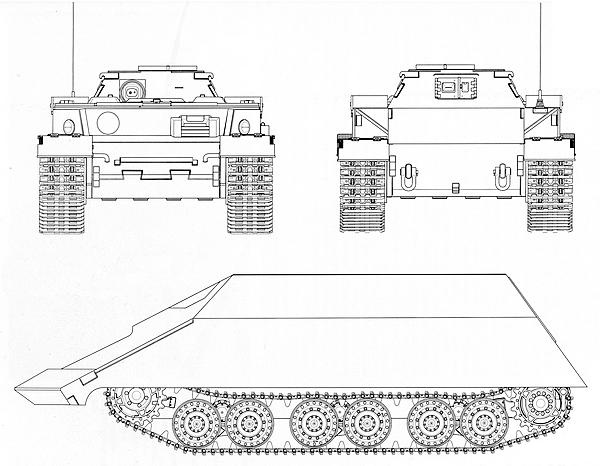

Проект танка-тарана на шасси VK 4501(P) — Rammpanzer Tiger (P). Реконструкция на основе заводских чертежей.

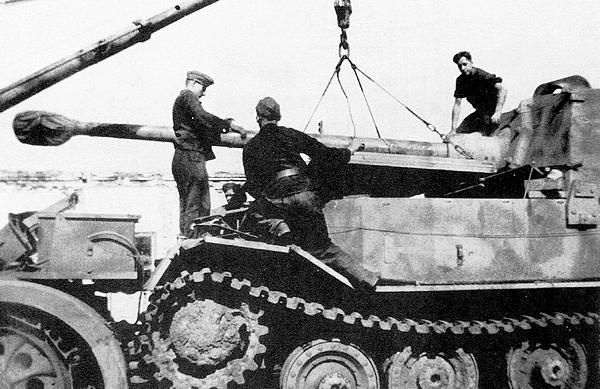

Чтобы добраться до двигателей «Майбах» и генераторов приходилось снимать броневой лист с жалюзи, расположенный над ними. Это процедура была довольно трудоёмкой и требовала использования подъёмного крана (МК).

Кроме того, к двигателям поступал воздух и из боевого отделения, благодаря чему оно вентилировалось. Этот воздух выбрасывался наружу через отверстия в крыше перед лобовым листом рубки, закрытые броневыми грибообразными колпаками.

В ходе испытаний «Фердинанда» отмечалось, что использование электрической трансмиссии обеспечивало машине ряд некоторых ценных, с точки зрения эксплуатации, характерных особенностей:

«1. Первичные двигатели (Майбах) при различных условиях движения машины всегда работают в наиболее оптимальных режимах по мощности и, следовательно, экономичности;

2. Машина обладает свойством самоприспосабливаемости по скорости к изменению внешних нагрузок, то есть к рельефу и проходимости преодолеваемого участка пути. При этом нагрузка на первичные двигатели может оставаться практически постоянной;

3. Управление машиной в движении значительно упрощённое и облегчённое в сравнении с машинами с механической трансмиссией».

ХОДОВАЯ ЧАСТЬ

Применительно к одному борту ходовая часть «Фердинанда» состояла из трёх тележек по два катка в каждой. Оригинальным узлом ходовой части являлась размещение торсионов подвески тележек не внутри корпуса, как у многих других танков (КВ, Т-50, Pz.III, Pz.V «Panther», Pz.VI «Tiger»), а снаружи, да к тому же не поперечно, а продольно. Несмотря на довольно сложную конструкцию подвески, разработанной Ф. Порше, работала она очень эффективно. Например, рассчитанная на танк VK 4501(P) массой 59 т, она без труда работала на «Фердинанде», который был тяжелее на 6 т. Кроме того, подвеска конструкции Порше оказалась хорошо приспособленной для ремонта и обслуживания в полевых условиях, значительно превосходя по этому показателю и «Тигр», и «Пантеру».

Удачной оказалась и конструкция опорных катков с внутренней амортизацией, которые имели довольно большой ресурс. Пожалуй недостатком подвески являлся выброс выхлопных газов двигателей Maybach в район пятого опорного катка, что приводило к перегреву последнего и более частому выходу из строя.

Ведущие колёса заднего расположения имели съёмные зубчатые венцы с 19 зубьями. Направляющие колёса также имели зубчатые венцы, что не позволяло гусеницам проворачиваться вхолостую. Гусеничная цепь шириной 640 мм состояла из 108–110 литых стальных траков, соединённых пальцами. Последние с одной стороны удерживались в проушинах траков кольцеобразным стопором, входящим в кольцевую выточку, с другой стороны — головкой пальца.

ЭЛЕКТРООБОРУДОВАНИЕ

Система низковольтного электрооборудования штурмового орудия «Фердинанд» являлась аналогичной системе танка Pz.IV и являлась совершенно независимой от электрооборудования трансмиссии. Наоборот, электрооборудование трансмиссии находилось в зависимости от системы низковольтного электрооборудования машины, так как обмотки независимого возбуждения генераторов и электродвигателей силовой установки питались от аккумуляторных батарей.

Низковольтная бортовая сеть имела два напряжения — 12 и 24 В. Генераторы и аккумуляторная батарея 24-вольтовые, от такого же напряжения питались стартёры и обмотка независимого возбуждения генераторов и электродвигателей силовой установки. Остальные потребители (освещение, радиостанция, двигатель вентилятора) работали от напряжения 12 В. Вся электропроводка выполнена по однопроводной схеме экранированным проводом с целью устранения помех радиоприёму, для этого же в зарядные цепи генераторов установлены электрические фильтры.

Для питания потребителей и зарядки аккумуляторов в системе низковольтного оборудования были установлены два генератора Bosch напряжением 24 В. Они монтировались на специальных ложах на днище машины за двигателями Maybach, от которых и осуществлялся привод к генераторам при помощи ремённой передачи и эластичной муфты.

Четыре аккумуляторных батареи Varta размещались в отделении управления под сиденьем радиста. Они соединялись в две параллельные группы. Аккумуляторы подзаряжались от 24-вольтовых генераторов.

Внешнее освещение включало в себя две передних фары Bosch и задний фонарь. В каждой фаре имелось две лампы — одна мощностью 20 Вт двухнитевая (ближнего и дальнего света), а вторая в 3 Вт (стояночного света). Задний фонарь — с одной лампой мощностью 5 Вт, закрытый крышкой с четырьмя отверстиями.

Внутреннее освещение состояло из шести ламп мощностью 10 Вт — две в отделении управления и четыре в боевом отделении. Кроме того, две лампы по 3 Вт применялись для освещения щитков контрольных приборов.

СРЕДСТВА СВЯЗИ

Штурмовое орудие «Фердинанд» оснащалось радиостанцией FuG 5, установленной в отделении управления. Она обеспечивала связь на расстоянии 6,5 км при работе телефоном и до 9,5 км в телеграфном режиме, антенный ввод находимся на крыше отделения управления справа. Кроме того, на машинах командиров рот и батальонов предусматривалась установка более мощной рации FuG 8, для которой имелся дополнительный антенный ввод в правом углу кормового листа рубки.
