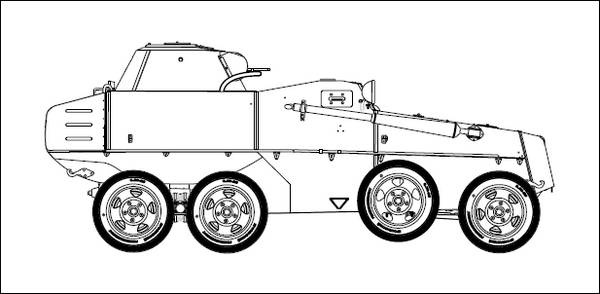

^{Плавающий бронеавтомобиль ПБ-7. Показан вариант с двумя пулеметами ДТ в башне.}

Для улучшения охлаждения двигателя на ПБ-7 автомобильный радиатор М-1 заменили радиатором типа Т-37 емкостью 18 л и поставили вентилятор специальной конструкции с четырьмя удлиненными лопастями. Кроме того, наружу выводилась труба-теплообменник для циркуляции горячей воды. В ней же имелся кран для слива воды из радиатора. На суше воздух к радиатору поступал через нижний люк в передней части машины, герметически закрываемый при входе в воду. На плаву охлаждение велось через трубу-теплообменник.

Как и на других средних бронеавтомобилях, запасные колеса ПБ-7, установленные на специальных кронштейнах, вращались при преодолении препятствий. Кроме того, броневик оснащался цепями «Оверолл», которые крепились растяжками на задних крыльях.

Движение на плаву осуществлялось при помощи трехлопастного винта, установленного на валу червяка дифференциала заднего поста. В отличие от БАД-2 и ПБ-4, при движении по суше винт мог отключаться, правда, сделать это было можно только снаружи. Управление на плаву велось поворотом передних колес и двумя рулями, установленными на боковых стенках кормы и поворачиваемыми при помощи тросов. Для откачки попавшей внутрь корпуса воды в отделении водителя ПБ-7 имелся насос производительностью 25 литров в минуту с приводом от коробки перемены передач.

Весной-летом 1937 года ПБ-7 прошел заводскую обкатку и испытания, пройдя 1986 км. После устранения выявленных недостатков бронеавтомобиль предъявили на ходовые испытания, проходившие в бассейне реки Ижора в ноябре 1937 года. Перед испытанием ПБ-7 догрузили до боевой массы, на задние колеса надели цепи «Оверолл», которые не снимались во время испытаний. Общий километраж, пройденный броневиком на суше, составил 581 км.

Выяснилось, что максимальная скорость ПБ-7 на плаву составляет 4,55 км/ч, причем при попытке перейти на прямую передачу двигатель глох. Передние колеса обеспечивали нормальную управляемость машиной на воде при движении по прямой. В случае крутого поворота использовались задние рули, которые помогали передним колесам. Гребной винт за все время испытаний работал безотказно, а переход броневика с движения по суше на движение по воде не представлял затруднений. Выход и вход машины на берег при наличии твердого пологого дна с мелким илом производился достаточно уверенно.

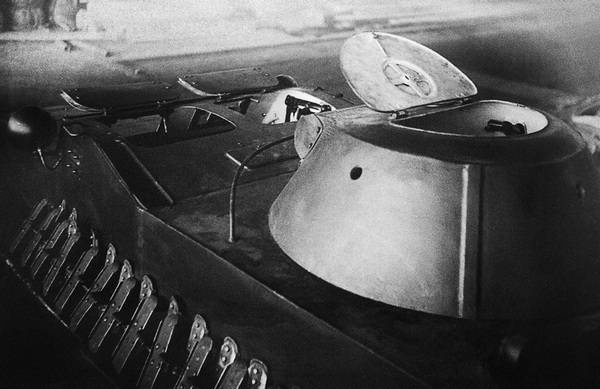

^{Вид сверху на бронеавтомобиль ПБ-7. Ижорский завод, осень 1937 года. Видны люки для посадки экипажа (АСКМ).}

В заключении отчета, составленного по итогам проведенных пробегов, говорилось: «Ограниченный период испытаний не представил возможности всесторонне проанализировать конструкцию ПБ-7 с тактико-технической стороны как боевой единицы но, несмотря на это обстоятельство в условиях данных испытаний были получены основные параметры, по которым можно судить о ПБ-7 как о рентабельном типе бронеавтомобиля, конструкцию которого можно рекомендовать на вооружение».

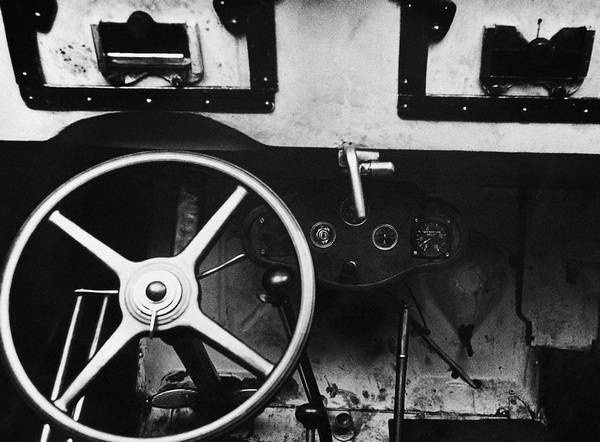

^{Место водителя бронеавтомобиля ПБ-7: руль и приборная доска, под ними видны педали и рычаги (РГВА).}

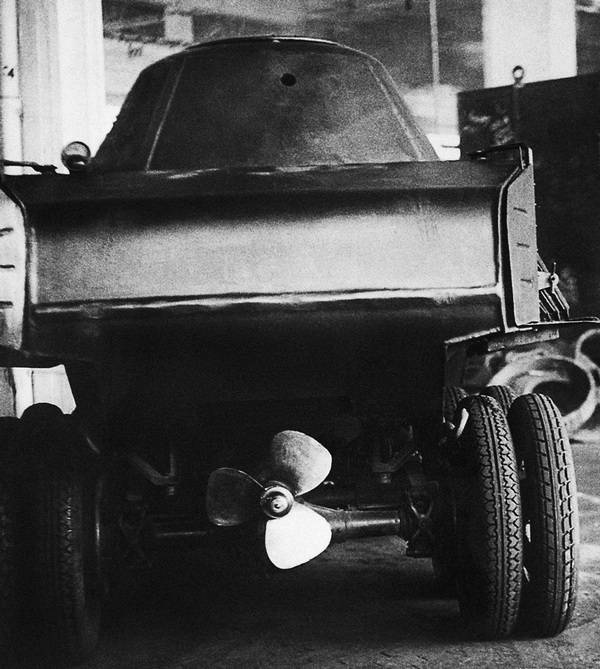

^{Бронеавтомобиль ПБ-7 в цеху Ижорского завода, вид сзади. Виден трехлопастной гребной винт и задние мосты (АСКМ).}

Вместе с тем отмечался и ряд недостатков бронемашины, главными из которых были отключение винта снаружи и слабое вооружение, которое предлагалось усилить установкой спаренных пулеметов: 7,62-мм ДТ и 12,7-мм ДК.

Однако по ряду причин дальнейшую доработку ПБ-7 и проектирование новых плавающих бронеавтомобилей военные сочли ненужными и все работы по этой теме свернули.

Что касается ПБ-7, то в марте 1938 года, после ремонта на Ижорском заводе, его отправили в распоряжение Ленинградских бронетанковых курсов усовершенствования комсостава. Дальнейшая судьба машины неизвестна.

Осенью 1936 года на Ижорском заводе под руководством начальника КБС Григорьева и его заместителя инженера Ильичева спроектировали и изготовили бронеавтомобиль БА-6м, являвшийся дальнейшей модернизацией БА-6.

В качестве базы использовали все тот же ГАЗ-ААА, но с заменой двигателя на более мощный 50-сильный ГАЗ М-1 (без бензиновой помпы и масляного воздухоочистителя карбюратора). Раму шасси укоротили в средней части на 200 мм, а в задней — на 400 мм. Длину карданного вала сократили на 200 мм, угол наклона рулевой колонки уменьшили с 39 до 29 градусов, рессоры переднего моста заменили на усиленные. В передней части шасси установили два гидравлических амортизатора с автомобиля ГАЗ М-1, прикрепив их к лонжеронам рамы. Стойки рычагов амортизаторов шарнирно связывались с ушками, приваренными к кронштейнам передних рессор. Переднюю ось усилили дополнительными ребрами жесткости. Для уменьшения лобовой проекции бронеавтомобиля стандартный радиатор сверху срезали на 33 мм. При неисправном стартере и аккумуляторе запуск двигателя изнутри бронемашины осуществлялся специально сконструированным шестеренчатым приспособлением.

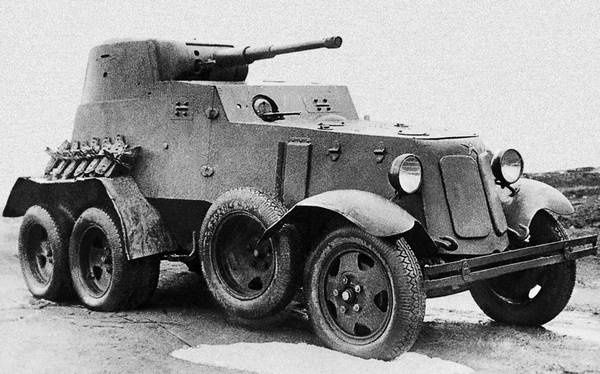

^{Бронеавтомобиль БА-6м. Осень 1936 года. Двери и люки моторного отделения установлены на наружных петлях (АСКМ).}

БА-6м имел трехходовую коробку перемены передач со скользящими зубчатками и демультипликатор. Помимо основного бензобака емкостью 42 л в передней части машины, броневик оснащался дополнительным на 52 л, расположенным слева в верхней части корпуса, между отделением управления и боевым. Бронекорпус, сваренный из 4–10-мм бронелистов, крепился к раме в 8 точках. Для доступа к двигателю имелось два люка в бортах и откидной верхний лист. В последнем находилось отверстие для заливки воды в радиатор, закрывающееся броневой крышкой. Доступ воздуха к двигателю осуществлялся через жалюзи, в передней части корпуса, открываемые рычагами с места водителя. Кроме того, в боковых стенках моторного отделения располагались бортовые жалюзи а в передней части корпуса — специальный лоток. Все это обеспечивало нормальное охлаждение радиатора в боевой обстановке. Посадка экипажа производилась через две боковые двери и люк в башне. В дверях находились наблюдательные щитки со смотровыми щелями, закрываемые изнутри бронезаслонками.

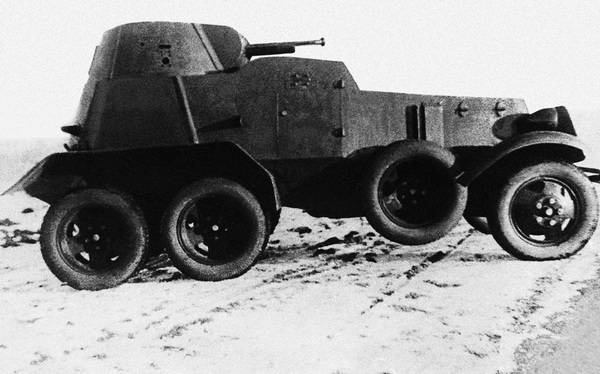

^{Бронеавтомобиль БА-9. Осень 1936 года. Кроме вооружения, никаких внешних отличий от БА-6м не заметно (музей Ижорского завода).}
