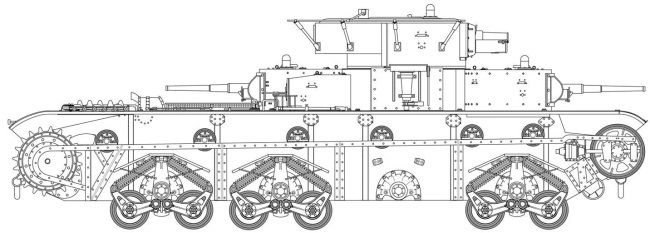

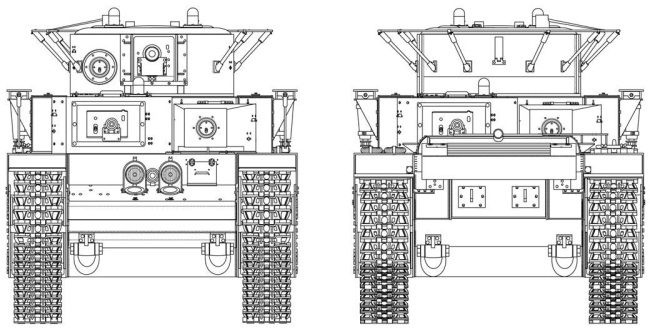

Танк Т-35 выпуска 1935 года.

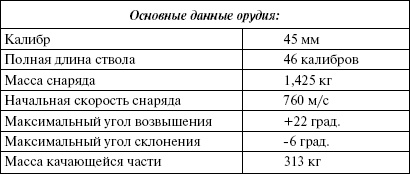

45-мм пушка образца 1934 года в отличие от предыдущей системы имеет полуавтоматику механического, а не инерционного типа, измененное противооткатное устройство, совершенно новый подъемный механизм и ряд других более мелких изменений.

Пушка установлена в маске и спарена с пулеметом ДТ. Спаренная установка снабжена двумя общими прицелами: перископическим ПТ-1 и телескопическим ТОП. Кроме того, пулемет имеет обыкновенный открытый прицел для самостоятельной стрельбы.

Малые башни вооружены одним пулеметом ДТ в шаровой установке. Начиная с конца 1938 года на лобовом листе башни устанавливалось специальное броневое кольцо, предохраняющее яблоко шаровой пулеметной установки от заклинивания при обстреле.

Боекомплект танка состоял из 96 артвыстрелов калибра 76 мм (48 гранат и 48 шрапнелей), 226 – 45 мм (113 бронебойных и 113 осколочно-фугасных) и 10080 7,62-мм патронов. В случае необходимости в боекомплект 76-мм пушки могли включаться бронебойные снаряды, обладавшие, правда, очень низкой бронепробиваемостью.

Двигатель и трансмиссия. На танках Т-35 всех серий установлен четырехтактный, 12-цилиндровый, V-образный, карбюраторный авиационный двигатель М-17. Максимальная мощность двигателя – 500 л.с. при 1450 об/мин. (при проведении модернизации в 1936–1937 годах двигатель форсировали до 580 л.с.). Степень сжатия – 5,3, сухая масса двигателя – 553 кг.

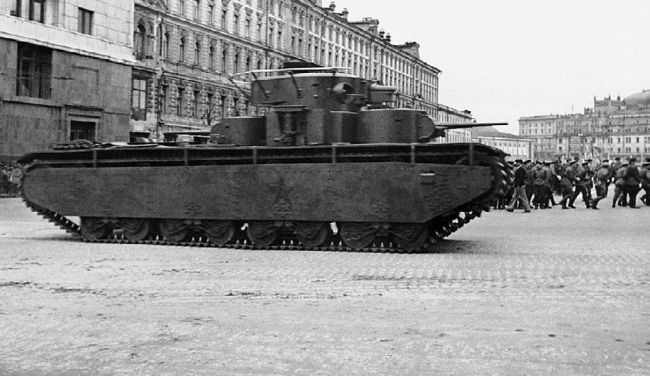

Танк Т-35 направляется на Красную площадь. 1 мая 1940 года.

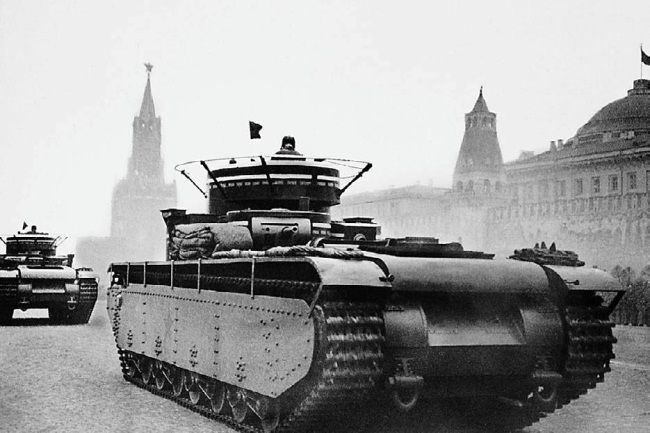

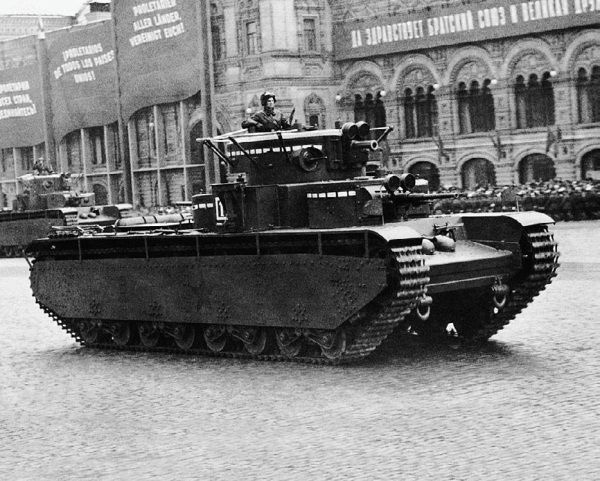

Танк Т-35 проходит по Красной площади. 1 мая 1937 года. Машина оснащена фарами для ночной стрельбы, установленными над 76 и 45-мм орудиями.

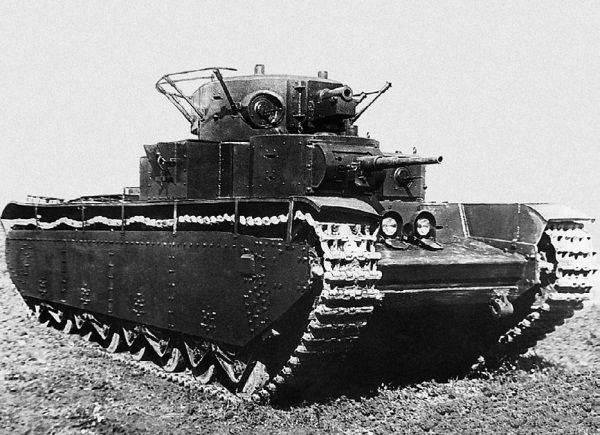

Общий вид танка Т-35. Кубинка, 1947 год. Хорошо видна установка фар в броневых кожухах. В настоящее время эта машина находится на экспозиции Военно-исторического музея бронетанкового вооружения и техники.

В качестве топлива использовался бензин марок Б-70 и КБ-70. Топливных баков – три: два емкостью по 320 л и один – 270 л. Подача топлива – под давлением, бензопомпой. Для впрыскивания горючего во всасывающие трубы во время запуска холодного двигателя предназначен специально сконструированный прибор – атмос.

Масляный насос – шестеренчатый. Карбюраторов – два, типа КД-1. Охлаждение двигателя – водяное, принудительное. Радиаторов – два, установлены по обеим сторонам двигателя. Правый и левый радиаторы не взаимозаменяемы.

В трансмиссионном отделении находится коробка передач, обеспечивающая четыре скорости вперед и одну назад, и редуктор отбора мощности на вентилятор, засасывающий воздух для охлаждения радиаторов. Привод на редуктор – от коленчатого вала двигателя. При 1450 об/мин коленчатого вала вентилятор имел 2850 об/мин., а его производительность составляла 20 куб. м воздуха в секунду. На картере коробки передач установлен стартер для запуска двигателя. Кроме того, в трансмиссионном отделении расположен многодисковый (27 дисков) главный фрикцион сухого трения (сталь по стали), многодисковые бортовые фрикционы с плавающими ленточными тормозами и бортовые передачи с двумя парами цилиндрических шестерен.

Ходовая часть. Ходовая часть Т-35 применительно к одному борту состоит из направляющего колеса (ленивца) с винтовым механизмом натяжения гусеничной цепи, ведущего колеса (звездочки) со съемным зубчатым венцом, 8 опорных обрезиненных катков малого диаметра, 6 верхних и одного переднего поддерживающих катков.

Направляющее колесо установлено в передней части танка на четырех кронштейнах, привернутых к броневым листам корпуса и фальшборту.

Т-35 на параде. 7 ноября 1935 года. Хорошо видна укладка брезента и троса на левом борту танка.

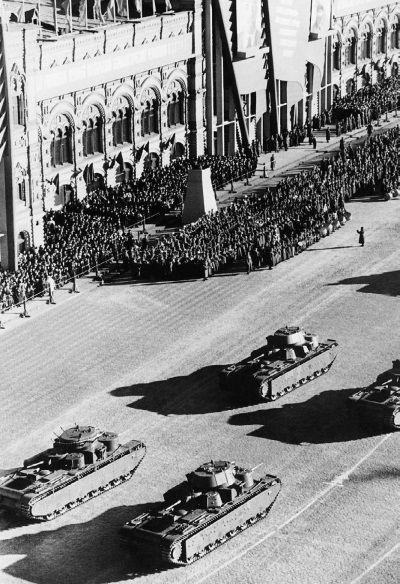

Танки Т-35 проходят по Красной площади. 7 ноября 1940 года.

На фото два танка выпуска 1939 года – с прямой и наклонной подбашенными коробками и люками разной формы в бортовых экранах и один танк выпуска 1936 года – с модернизированной системой выхлопа (глушитель убран внутрь корпуса), антенной на восьми стойках, но еще с общим люком в башне.

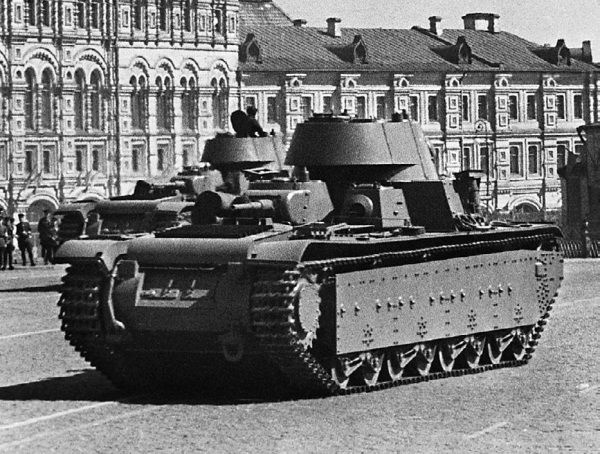

Танки Т-35 с коническими башнями на Красной площади. 1 мая 1941 года.

На переднем плане машина с наклонной подбашенной коробкой.

Подвеска – блокированная, по два катка в тележке, подрессоривание осуществляется двумя спиральными пружинами.

Передний поддерживающий каток, установленный между направляющим колесом и передней тележкой подвески, предназначен для упора гусеницы во время преодоления вертикальных препятствий.

Гусеница состоит из 135 траков. Ширина трака 526 мм, шаг трака 160 мм. Длина опорной поверхности гусеницы 6300 (6480) мм.

Ходовая часть Т-35 прикрыта фальшбортом, состоящим из шести съемных 10-мм броневых листов. На нескольких танках выпуска конца 1938 года и всех машинах выпуска 1939 года длина фальшборта была укорочена – он состоял из пяти листов. Кроме того, в укороченных экранах прорезали люки для облегчения обслуживания элементов ходовой части.

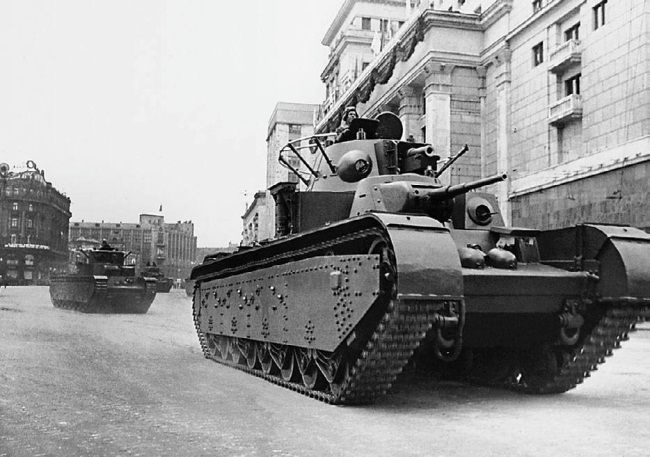

Т-35 по пути на Красную площадь 7 ноября 1940 года. Хорошо виден люк механика-водителя толщиной 70 мм, а также специальные брызговики на кромках надгусеничных полок. Кроме этого парада, такие брызговики больше на фотографиях не встречаются. Обращает внимание, что танк с конической башней оборудован поручневой антенной.

Электрооборудование. Схема однопроводная, все потребители, за исключением радиостанции и освещения прицелов, – 24 В. Источники электроэнергии – генератор и четыре аккумуляторные батареи.
