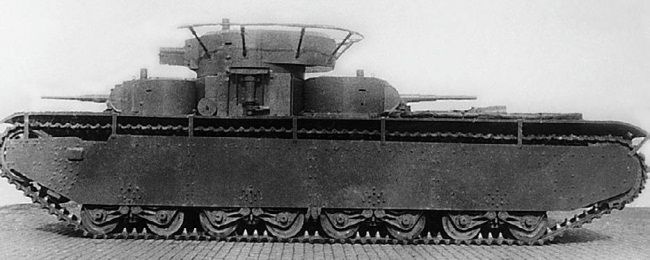

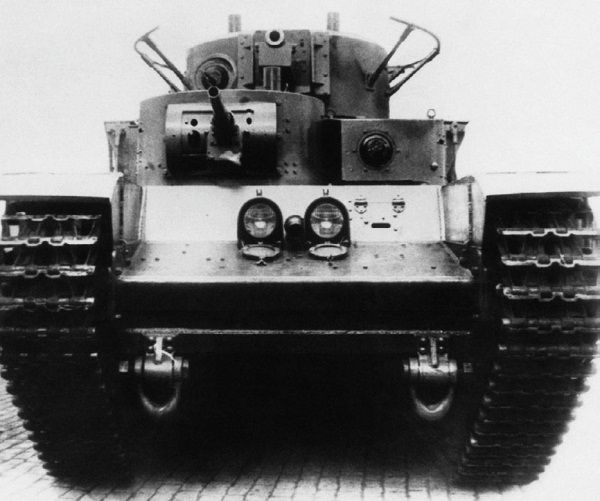

Танк Т-35А выпуска 1936 года во дворе ХПЗ, вид спереди.

Справа от поста управления под средней башней на настиле пола размещены инструментальные ящики, а на днище корпуса в носовой части – два баллона со сжатым воздухом по 150 атм., предназначенных для запуска двигателя в случае отказа стартера.

Главная башня установлена над своим отделением на подбашенной коробке шестигранной формы. На танках выпуска 1939 года форма подбашенной коробки была изменена. В отделении главной башни находятся места четырех членов экипажа – командира танка, наводчика, радиста и моториста. Под верхним настилом пола корпуса и на его бортах размещены укладки 76-мм снарядов и пулеметных дисков, инструменты, запасные части, приборы дымопуска, запасной пулемет, а на днище корпуса – аккумуляторные батареи.

Над отделением задних башен установлены малая и средняя башни, аналогичные передним. За малой башней находится бензобак емкостью 270 л, а на полу корпуса – укладки снарядов, патронов и ЗИП.

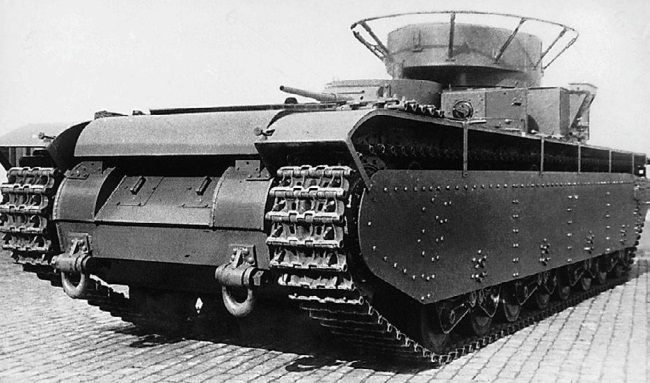

Танк Т-35А выпуска 1936 года во дворе ХПЗ, вид слева и сзади.

Глушитель расположен поперек корпуса, у кромки надгусеничных полок видны выводные патрубки приборов дымопуска.

Корпус танка. Корпус – сварной и частично клепаный. Его днище изготовлено из шести 10-мм и одного (заднего) 20-мм броневых листов, сваренных между собой. На некоторые швы для придания жесткости наложены уголки.

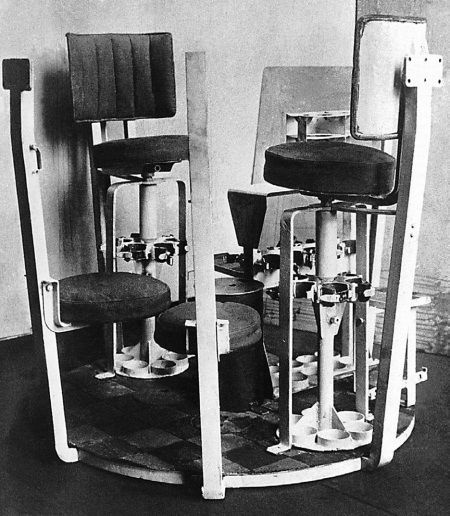

Подвесной пол главной башни. Под сиденьями командира (справа) и наводчика (слева) видны барабанные боеукладки на шесть снарядов каждая.

В центре – кожух вращающегося электроконтактного устройства и стойка на 8 снарядов. На переднем плане – два сиденья заряжающего (радиста) – слева для походного положения, справа для боевого.

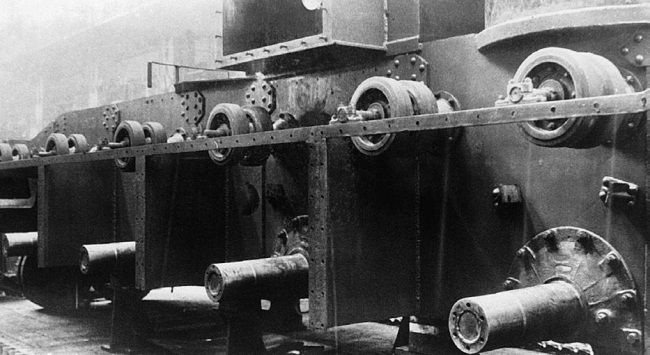

Танк Т-35 в сборочном цехе ХПЗ: видны монтажные козлы, на которых собирался танк, кронштейны тележек ходовой части, крепление опорных катков и кницы – броневые накладки на стыках листов корпуса.

По бокам днища приварены бортовые листы, а в передней и задней части – нижние наклонные листы (носовой и кормовой). В задней части днища расположены 13 люков, предназначенные для доступа к агрегатам, слива бензина и масла. В моторно-трансмиссионном отделении установлена рама для крепления двигателя и коробки передач. В переднем и заднем боевых отделениях к днищу приварены рамы, на которые уложен настил пола из четырех съемных листов. В отделении главной башни пол состоит из двух настилов – верхнего и нижнего.

Борта корпуса сварены из семи броневых листов. Для жесткости на швы снаружи приварены накладки и приклепаны кницы. Кроме того, снаружи к бортам приварен каркас, на который монтируются фальшборт и кронштейны для крепления тележек подвески. В бортовых листах имеются вырезы для укладки стреляных гильз.

Крыша моторного отделения несъемная, в центре ее расположен люк для доступа к двигателю. В крышке люка установлен броневой колпак воздухоочистителя. Справа и слева от люка – отверстия для притока воздуха к радиаторам, прикрытые сверху броневыми щитками.

К кормовой части корпуса крепится съемный броневой кожух вентилятора с жалюзи, а в кормовом броневом листе имеются две крышки для доступа к трансмиссии, замененные на танках выпуска конца 1938–1939 года двумя лючками на петлях.

Главная башня. Главная башня – идентична по конструкции главной башне среднего танка Т-28. В задней стенке кормовой ниши прорезана вертикальная щель, закрытая заслонкой, для установки кормового пулемета. В крыше башни имеются два люка – круглой и прямоугольной формы (на машинах первых серий – один общий прямоугольный люк) и три круглых отверстия: два для закрытых броневыми колпаками перископических приборов и одно – для вывода провода к радиоантенне. На стенках башни есть круглые отверстия с задвижками изнутри для стрельбы из личного оружия, а выше них – смотровые щели с триплексами.

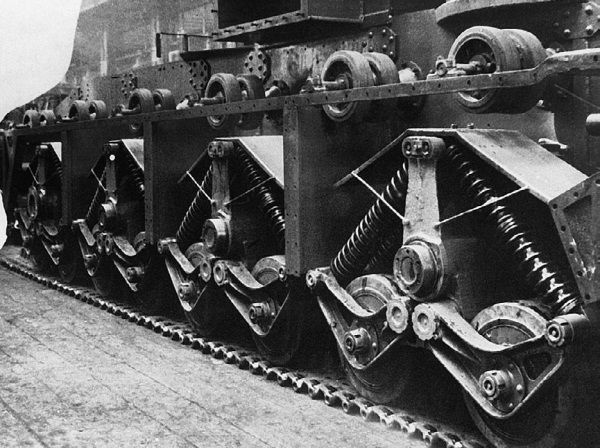

Танк Т-35 в сборочном цехе ХПЗ: тележки опорных катков уже надеты на кронштейны.

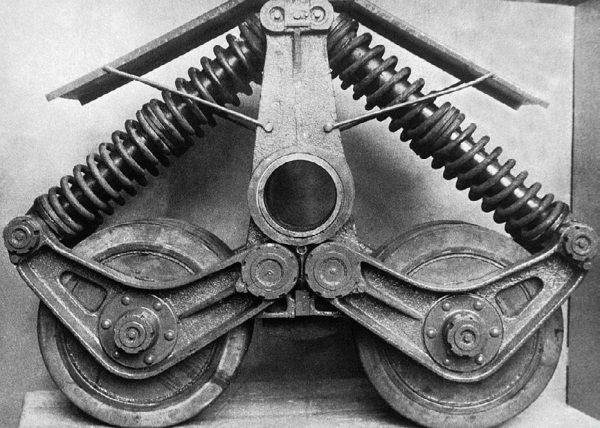

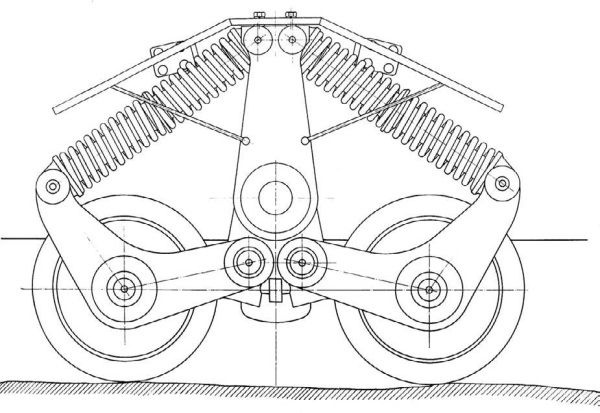

Тележка подвески танка Т-35 – фото и чертеж. Хорошо видна конструкция балансира.

Первоначально главная башня имела ручной двухступенчатый механизм поворота, замененный в 1936 году трехскоростным червячного типа с электрическим и ручным приводами. Поворот на 360 градусов происходит на 1-й скорости – за 16 с, на 2-й – за 9,3 с, на 3-й – 7,4 с. Под всеми люками малых и средних башен установлены кнопки блокирующего устройства. При открывании люка на специальном пульте наводчика в главной башне гаснет лампочка, что сигнализирует о воспрещении ее поворота (дабы не покалечить членов экипажа, вылезающих из других башен).

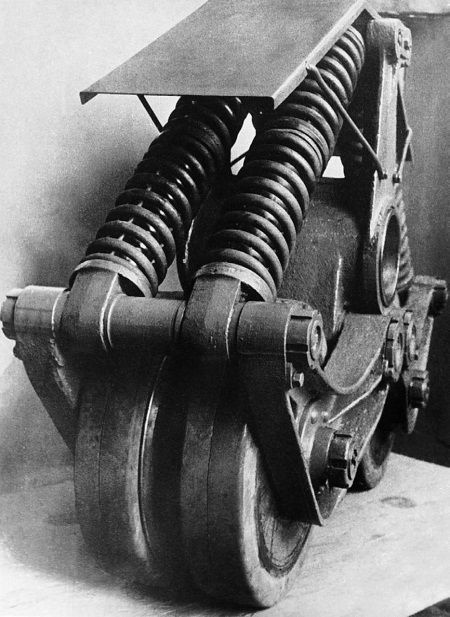

Тележка подвески танка Т-35 – виден установленный сверху грязевой щиток.

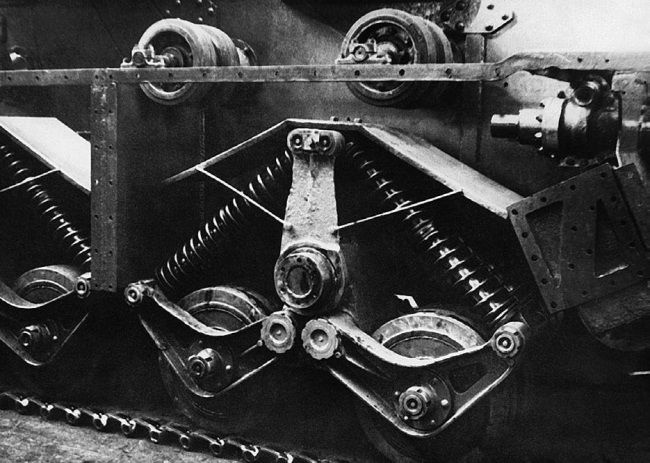

На фото видна первая тележка ходовой части, справа от нее передний упорный каток, над ним – натяжной механизм гусеницы.

Главная башня оснащена подвесным полом, прикрепленным четырьмя кронштейнами к погону. Под сиденьями командира и наводчика располагаются боеукладки барабанного типа на шесть снарядов каждая. Между сиденьями размещена стойка с 12 гнездами для снарядов и шести пулеметных дисков. Откидные сиденья радиста (для походного и боевого положения) и моториста закреплены на задних кронштейнах подвесного пола. На стенке ниши башни размещена радиостанция. Полная масса цилиндрической башни с оборудованием и вооружением составляет 1870 кг.

На танках выпуска 1939 года устанавливались башни конической формы с двумя люками с пулеметной установкой в нише башни или без нее. На одной из машин башня оснащалась поручневой, а на остальных штыревой антеннами.
