Для приема акустических сигналов, создаваемых ПЛ в звуковом диапазоне частот, и -определения их магнитного пеленга применяются пассивные направленные буи РГБ-25. Акустическая система его . заглубляется на 20 или 180 м и с помощью электромеханического привода вращается со скоростью 6 – 12 об./мин., осуществляя обзор акватории.

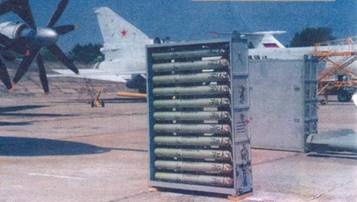

Буи РГБ-75, уложенные в кассеты и подготовленные к подвеске

Точность определения пеленга источника шумов — 3 град., продолжительность работы буя, не менее 40 мин., рабочая частота акустической системы – 11 кГц. Радиочастотный комплект – 10 буев, вес каждого – 45 кг.

Применяемый в системе буй РГБ-55А является авиационным гидролокатором ненаправленного действия и предназначается для обнаружения погруженных ПЛ в активном режиме. Обеспечивается также определение радиальной составляющей скорости ПЛ. По команде с борта самолета в водную среду излучается звуковой сигнал. Принятый от цели эхо-сигнал передается на борт для измерения времени его прохождения и доплеровского сдвига частот. Эти данные позволяют определить дальность до ПЛ и ее радиальную скорость относительно буя. Информация от двух -трех буев в сочетании позволяет определить место и элементы движения ПЛ.

При отсутствии команды на излучение буй работает как пассивный ненаправленный.

Радиочастотный комплект включает 16 буев, разбитых на четыре подкомплекта. Продолжительность работы буя – до часа, заглубление акустической системы – 20 или 200 м, вес – 55 кг.

Для поиска ПЛ буями РГБ-15 в активном режиме могут применяться три типа взрывных источников звука: МГАБ-03, МГАБ-ЛЗ и МГАБ-СЗ (малогабаритные авиационные бомбы с одиночным, линейным и спиральным зарядом).

Вспомогательное средство получения информации о подводной обстановке – магнитометр ММС-106 «Ладога». Он относится к феррозондовым и состоит из магниточувствительного блока, установленного в верхней части киля, ориентирующей системы, измерительного канала и других, необходимых для обеспечения его работоспособности устройств. Магнитометр отличается от предшественников наличием двух фильтров, один из которых применяется при поиске ПЛ, а второй – для компенсации магнитных полей самолета. Система компенсации состоит из трех катушек, расположенных вдоль осей самолета.

В регистрирующую систему самолета поступает суммарная энергия сигналов за последние 10 с, что способствует их лучшему выделению, но приводит к запаздыванию с его регистрацией. Сигнал обнаружения поступает на табло «Признак сигнала» и на диаграммную ленту самописца магнитометра. Дальность обнаружения ПЛ магнитометром зависит от величины ее магнитного поля и в среднем считается равной 400 – 500 м.

Самолет Ту-142М может применяться в поисковом и поисково-ударном варианте, выбор которого производится в зависимости от поставленной задачи. В поисково-ударном варианте на самолет подвешиваются: 66 РГБ-75; 44 РГБ-15; 10 РГБ-25; 10 РГБ-55А и три торпеды АТ-2М, АПР-1 или АПР-2. В случае использования РГБ-15 для первичного поиска в контейнер К-142М загружается до 240 буев МГАБ-Л3 или МГАБ-03. И хотя самолет, как и Бе-12 и Ил-38, по основному назначению противолодочный, предусмотрена возможность подвески авиационных мин старого образца и относительно новых МДМ-3, МДМ-4, МДМ-5 и МДМ-6.

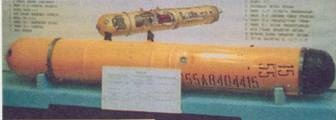

Активный ненаправленный буй РГБ-55А системы «Коршун»

Экипаж самолета Ту-142М3

Авиационная противолодочная ракета АПР-2 («Орлан») поступила на вооружение в 1980 г. Она отличается совершенной системой наведения. На воздушном участке торпеда стабилизируется по крену и снижается по баллистической траектории с вертикальной скоростью 50 м/с, которую обеспечивает парашют. При соприкосновении с водой снимается первая степень блокировки, запускается блок программных команд, ракета начинает поиск с выключенным двигателем по спирали с угловой скоростью 20 град./с. Система самонаведения работает в активно-пассивном режиме, При обнаружении цели включается двигатель и осуществляется наведение, при необнаружении – ракета действует по определенной программе.

Поисково-прицельная система «Коршун» включает активные радиогидроакустические буи и взрывные источники звука, поэтому знание скорости распространения звука в воде способствует повышению точности измерений. Эту задачу решает установленная на самолете аппаратура гидрологической разведки «Нерчинск». Она включает комплект из двух буев, передающих на самолет данные о скорости звука по глубине, бортовой аппаратуры «Истра», дешифратор и двухкоординатный регистратор. Сброшенный с самолета буй через 2 – 3 мин приводится в работоспособное состояние и его опускное устройство начинает заглубляться до 200 м. Измерение скорости звука производится частотно-импульсным методом, а глубины – потенциометрическим датчиком давления.

Несмотря на то, что система 2 КН-К осталась радиогидроакустической, она представляет значительный шаг вперед в сравнении с системой «Беркут», так как в ее состав вошли новые датчики информации о подводной обстановке: низкочастотные и инфразвуковые буи, а также появилась возможность применять для поиска ВИЗ. Это давало основания рассчитывать на увеличение возможностей самолетов Ту-142М. Вместе с тем удалось добиться некоторого удешевления буев и упрощения их конструкции за счет отказа от маяков-ответчиков (РГБ-75 и РГБ-15) и схем автопуска, что позволило перейти к более совершенным методам обработки информации, а также отказаться от громоздкого активно-пассивного буя РГБ-3 и заменить его дальномерным РГБ-55А. У экипажа самолета появилась возможность иметь более точное представление о скорости распространения звука в воде, измеряя его непосредственно в тактическом районе, а не ориентируясь на прогнозные данные.

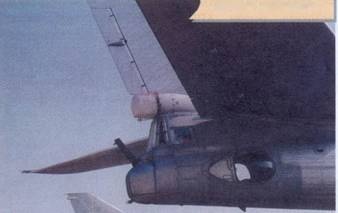

Кабина стрелка, кормовая артиллерийская установка, антенна радиолокационного стрелкового прицела «Криптон»

Еще в период испытаний Ту-142М информационной части 2КН-К готовилась частичная замена и 4 января 1977 г. вышло Постановление Правительства «О создании радиогидроакустической системы «Заречье». 17 июля 1979 г. состоялось решение ВПК «О создании системы «Заречье» для самолета Ту-142М». В решении приведено следующее обоснование: «В целях дальнейшего повышения эффективности дальних противолодочных самолетов Ту-142М по поиску и обнаружению подводных лодок в соответствии с планом подготовки предложений по повышению эффективности гидроакустического вооружения ВМФ».

Разработка ее велась по ТТТ ВВС – ВМФ на систему «Нашатырь-Нефрит» от 22 января 1980 г. и последующим дополнениям к ТТТ ВВС -ВМФ к самолету Ту-142М с ППС «Коршун-Н» (КНН). В состав системы «Заречье» входят три типа буев РГБ-16, 26 и 36. Задано, чтобы вес системы не превышал 1700 кг.
