Для уменьшения нагрузки в системе управления установлен дополнительный флетнер на рулях высоты, изменены задние кромки руля направления и элеронов.

Системы управления стабилизатором, закрылками и гидросистемы самолета остались без изменений.

В авиационный противолодочный комплекс входит навигационно-пилотажный комплекс НПК-142М, ППС 2КН-К, система управления сбрасыванием бомб, буев, торпед, магнитометр ММС-106 «Ладога», бортовая система связи (БСС) «Стрела-142М», аппаратура гидрологической разведки «Нерчинск», бортовой комплекс обороны (БКО) «Саяны», сбрасываемые средства поиска и поражения ПЛ.

Несмотря на относительно высокий уровень автоматизации, экипаж самолета возрос до 11 человек. В его состав вошли: два летчика, штурман корабля, второй штурман, штурман по боевому применению, два оператора радиогидроакустических подсистем (РГС), оператор бортовых средств связи, старший борттехник, оператор кормовой кабины и стрелок.

В связи с исключением системы «Беркут», которая решала навигационные и тактические задачи, в состав оборудования включен автономный навигационный комплекс. Он строится на базе двух взаимосвязанных контуров навигации.

Основной контур образован астроинерциальной системой навигации с автономным астрокорректором и вычислителями Л14МА и ЦВМ-10ТС42. Астрокорректор предназначен для выработки координат и курса самолета с высокой точностью. Предполагалось, что независимо от расстояния и скорости ошибка счисления места самолета не превысит 5 – 10 км.

Нижняя часть фюзеляжа, видны створки грузовых отсеков, заправочные горловины под центропланом, антенны ДИСС

Хвостовое оперение самолета, в верхней части киля расположен магниточувствительный блок магнитометра ММС-106 «Ладога»

Резервный контур построен на базе вычислителя ВНПК-154, доплеровского измерителя путевой скорости и угла сноса ДИСС-У, комплекса курсовертикалей «Румб-1Б». В его состав входит несколько систем: вычислитель ВНПК-154, радиосистемы дальней и средней навигации, астрономический радиокорректор курса и др. Навигационная информация, вырабатываемая в резервном контуре, менее точная, но, как предполагалось, надежность ее будет выше за счет дублирования аппаратуры и инерциальной курсовертикали «Румб-1 Б» с тремя самостоятельными каналами. Считалось, что с применением резервного контура ошибка определения места самолета не превысит 1,5 -2,5 % от пройденного расстояния.

Пилотажная система обеспечивает автоматическое или полуавтоматическое управление полетом по входным сигналам, поступающим из НПК и ППС. В ее состав входит система траекторного управления «Борт-142» и автопилот АП-15ПС.

В первоначальном варианте планировалось установить на самолет мощный бортовой комплекс обороны, но постепенно все упрощалось и оставили только станцию радиотехнической разведки СРС-4 и станцию предупреждения об облучении СПО-Ю.

На Ту-142М предпринята -попытка объединения средств связи в бортовую систему связи БСС «Стрела-142», включающую помимо самолетных переговорных устройств две коротковолновые станции Р-857 Г, две станции метрового-дециметрового диапазона Р-832М, аппаратуру телекодовой связи, устройство засекречивания передаваемой информации, два магнитофона МС-61Б, два речевых информатора и пульты управления.

Оборонительное вооружение самолета представлено кормовой установкой ДК-12 с двумя пушками АМ-23 с боезапасом по 600 снарядов, скорострельностью 1250- 1350 выстрелов/мии. Для прицеливания используется оптическая прицельная станция ПС-153К и радиолокационный прицел ПРС-4 «Криптон».

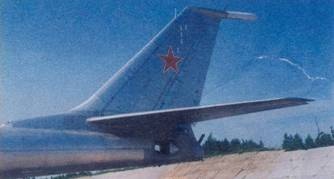

Вертикальное и горизонтальное оперение, вид слева

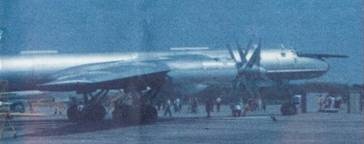

Самолет Ту-142М

Поисково-прицельная система, в отличие от системы «Беркут», предназначалась для обнаружения шумов ПЛ не только в звуковом, но и инфразвуковом диапазоне частот. Разработчикам системы «Коршун» пришлось встретиться с огромными затруднениями, поскольку им пришлось фактически создавать все заново.

В связи с другими бортовыми устройствами система обеспечивает обнаружение ПЛ в любом положении, слежение за ними, расчет данных и применение средств поиска и поражения, автоматический обмен информацией между самолетами и командными пунктами, автоматическое (полуавтоматическое! управление самолетом при решении навигационных и тактических задач.

Поисково-прицельная система 2КН-К включает бортовую аппаратуру, размещенную на самолете постоянно, сбрасываемые буи и малогабаритные авиационные бомбы ВИЗ для получения информации о подводной обстановке и наземную контрольно-проверочную аппаратуру. Она связана с магнитометром ММС-106, аппаратурой определения скорости звука в водной среде «Нерчинск».

В состав бортового оборудования 2КН-К входит несколько подсистем: радиолокационная (РЛП), радиогидроакустическая (РГП), вычислительная (ВВП), отображения тактической обстановки (ПОТО), автоматического радиокомпаса и пульты управления.

Радиолокационная подсистема представлена РЛС кругового и бокового обзора. Станция излучает два вида импульсов: зондирующие и кодированные. Последний вид излучений используется для запроса маяков-ответчиков буев.

Для улучшения качества изображения и облегчения селекции цели на РЛС предусмотрена возможность изменения формы луча антенны, его поляризации, быстрая перестройка частоты от импульса к импульсу.

Дальность обнаружения выдвижных устройств ПЛ с помощью РЛС в благоприятных условиях достигала 20 – 25 км, дальность связи с буями по каналу МО – 25 – 30 км.

Радиогидроакустическая подсистема «Кайра-П» (КР-П) обеспечивает прием, индикацию (визуальную и слуховую) и обработку информации о цели, передаваемую буями, аппаратурой «Нерчинск», выдачу данных в ПОТО и ВВП, управление излучением буев РГБ-55А.

Аппаратура КР-П состоит из двух полукомплектов, обслуживаемых двумя операторами. Каждый имеет по два индикатора телевизионного типа КР-4. На одном отображается и анализируется информация от четырех буев, на второй по желанию оператора могут выводиться данные с экрана ПОТО или с соседнего рабочего места оператора.

Изображения на индикаторах зависят от типа используемых буев и режима работы (автоматический, ручной).

Если при работе в автоматическом режиме связи с буями нет, то на КР-4 формируются 24 шумовых квадрата; если есть сигнал несущей частоты от РГБ, то в соответствующем квадрате появляется горизонтальная линия; при наличии сигнала «Цель» перпендикулярно горизонтальной линии формируется вертикальный вектор.
