Летом 1938 года фирмы MAN и Daimler-Benz начали проектирование разведывательного танка, получившего обозначение VK 901. Формально он считался развитием Pz.II, но по сути представлял собой совершенно новую конструкцию. Такими же, как у «двойки», остались только толщина броневых листов и вооружение — 20-мм пушка KwK 38. Ходовая часть с так называемым «шахматным» расположением опорных катков, разработанная инженером Вильгельмом Книпкампфом, состояла из пяти опорных катков на борт. В силовом отделении располагался двигатель Maybach HL 45 мощностью 150 л.с. (109 кВт), разгонявший боевую машину массой 10,5 т до максимальной скорости по шоссе 50 км/ч.

Прототип изготовили в 1939 году. После окончания полигонных и войсковых испытаний планировалось начать производство «нулевой» серии в 75 машин, которым присвоили обозначение Pz.II Ausf.G. Однако с апреля 1941 по февраль 1942 года изготовили всего 12 танков этого типа.

Параллельно с работами по созданию специализированного танка-разведчика после Польской кампании развернулось проектирование и хорошо бронированного танка поддержки пехоты. Тактикотехническое задание на боевую машину, получившую обозначение Pz.II nА VK1601, выдали 22 декабря 1939 года. Первый прототип был готов к испытаниям 19 июня 1940 года. Танк имел очень мощную броню толщиной от 50 до 80 мм и развивал максимальную скорость 31 км/ч. Башню с вооружением заимствовали у танка Pz.II Ausf.G. После завершения испытаний, длившихся почти два года, был выдан заказ на 30 таких танков под армейским обозначением Pz.II Ausf.J. С апреля по декабрь 1942 года фирмы MAN и Daimler-Benz изготовили только 22 машины. Об их участии в боевых действиях данных нет. Достоверно известно лишь то, что семь танков проходили войсковые испытания в 12-й танковой дивизии на Восточном фронте.

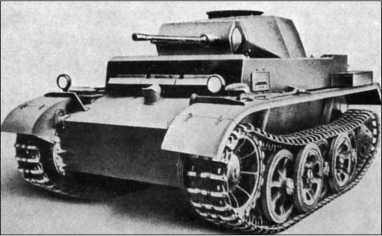

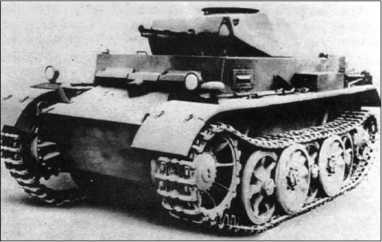

Опытные образцы танков VK 901 (вверху) и VK 1301 (внизу).

В 1940 году начались работы над модернизированной версией Pz.II Ausf.G — VK 903. Машина оснащалась двигателем Maybach HL 66р мощностью 200 л.с. и коробкой передач ZF Aphon SSG48. Максимальная скорость достигла 60 км/ч, что для разведывательной машины было более чем достаточным. В 1942 году появился вариант танка с башней, не имевшей крыши, что облегчало наблюдение в разведке. Эта модификация получила обозначение VK 1301 (VK 903Ь).

Программа развития танковых войск «Panzerprogrаmm 1941», утвержденная 30 апреля 1941 года, предусматривала поистине фантастические объемы выпуска разведывательного танка VK 903. В разведывательном варианте предполагалось изготовить 10 950 машин, в качестве САУ с 50-мм пушкой — 2738, а со 150-мм гаубицей sIG 33 — 481. Танки VK 903 и VK 1301 получили армейские обозначения Pz.II Ausf.H и М соответственно, но, несмотря на это, производство их не было развернуто и в войска они не попали.

Управление вооружений Вермахта пришло к выводу о необходимости разработки нового разведывательного танка, в конструкции которого был бы учтен опыт первых лет войны. А опыт этот требовал увеличения числа членов экипажа, большего запаса мощности двигателя, установки радиостанции с большим радиусом действия и т. п.

В апреле 1942 года фирма MAN изготовила первый прототип танка VK 1303 массой 12,9 т. В июне он проходил испытания на Куммерсдорфском полигоне совместно с разработанными по аналогичному техзаданию танками Pz.38(f) фирмы ВММ и Т-15 фирмы Skoda. В ходе испытаний VK 1303 прошел 2484 км. При этом двигатель и главный фрикцион работали безотказно.

Танк VK 1303 приняли на вооружение Панцерваффе под обозначением Pz.II Ausf.L Luchs (Sd.Kfz. 123). Производственный заказ фирме MAN составил 800 боевых машин.

Luchs («Лухс» — рысь) был бронирован несколько лучше своего предшественника VK 901, но максимальная толщина брони также не превышала 30 мм, что оказалось явно недостаточным. Сварной корпус коробчатой формы имел три отделения: управления (оно же — трансмиссионное), боевое и моторное.

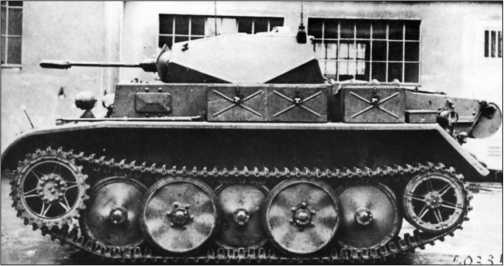

Прототип легкого разведывательного танка Pz.II Ausf.L Luchs. 1942 год.

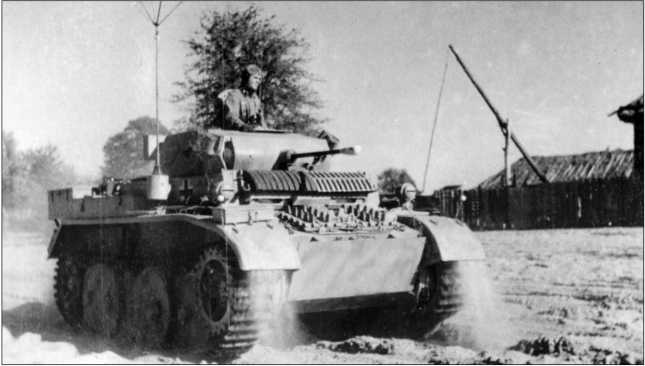

Легкий танк Pz.II Ausf.L из состава 4-го разведывательного батальона 4-й танковой дивизии. Восточный фронт, осень 1943 года. На лобовой броне корпуса танка смонтирован броневой экран специфической формы. Такое дополнительное бронирование было характерным только для этого подразделения.

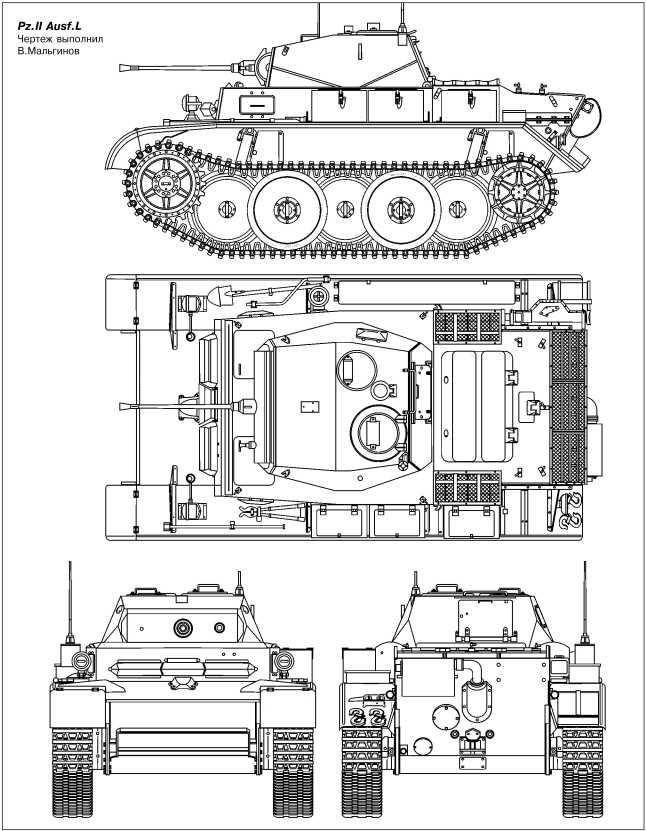

Pz.II Ausf.L. Чертеж выполнил В. Мальгинов.

В передней части корпуса слева размещался механик-водитель, справа — радист. В распоряжении обоих в лобовом листе корпуса имелись приборы наблюдения, закрываемые сдвижными броневыми заслонками, и смотровые щели в бортах. В башне танка располагались командир (он же наводчик) и заряжающий.

Сварная башня отличалась размерами большими, чем у всех предыдущих моделей разведывательных танков, но, в отличие от VK 901 и VK 903, командирская башенка на «Лухсе» отсутствовала.

На крыше башни устанавливали два перископических прибора наблюдения: один — в крышке командирского люка, другой — в крышке люка заряжающего; у последнего был также смотровой прибор в правом борту башни. В противоположность всем модификациям линейных танков Pz.II, башня на «Лухсе» располагалась симметрично относительно продольной оси танка. Вращение ее осуществлялось вручную, с помощью механизма поворота.

Вооружение танка состояло из 20-мм пушки Rheinmetall-Borsig KwK 38 и спаренного 7,92-мм пулемета MG 34 (MG 42). Для стрельбы из пушки наводчик пользовался телескопическим однообъективным прицелом Zeiss TZF 6/38 с 2,5-кратным увеличением. Этот же прицел мог служить и для стрельбы из пулемета. Последний, кроме того, оснащался своим штатным прицелом KgzF 2. Боекомплект состоял из 330 выстрелов и 2250 патронов. Вертикальное наведение спаренной установки было возможно в диапазоне от -9° до +18°. На бортах башни устанавливались по три мортирки NbK 39 для запуска дымовых гранат калибра 90 мм.

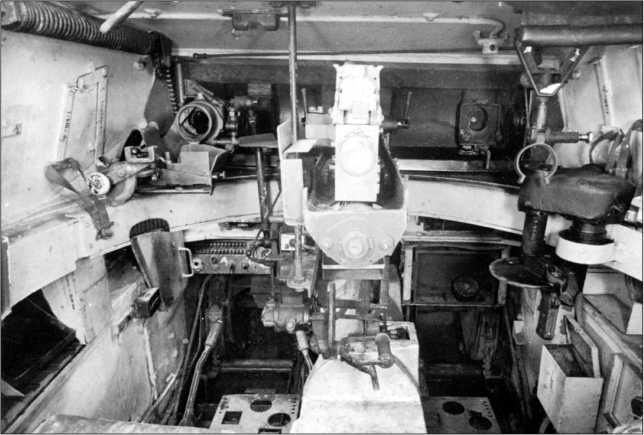

Интерьер боевого отделения танка Luchs, вид на переднюю часть башни. Справа — механизм поворота башни, в центре — казенная часть 20-мм пушки, слева — кронштейн крепления пулемета.

Еще в ходе проектирования «Лухса» стало понятно, что слишком слабая для 1942 года 20-мм пушка может существенно ограничить тактические возможности танка. Поэтому с апреля 1943 года предполагалось начать выпуск боевых машин, вооруженных 50-мм пушкой KwK 39 с длиной ствола 60 калибров. Такая же пушка устанавливалась на средних танках Pz.III модификаций J, L и М. Однако разместить это орудие в штатной башне «Лухса» не удалось — она была слишком мала. К тому же это бы привело к резкому сокращению боекомплекта. В итоге на танк установили открытую сверху башню большего размера, в которую 50-мм пушка отлично вписалась. Прототип с такой башней получил обозначение VK 1303b.
