Орудие имело ствол-моноблок с дульным тормозом, поглощавшим значительную часть энергии отдачи, и горизонтальным клиновым полуавтоматическим затвором, обеспечивающим скорострельность до 14 выстр./мин. Лафет с раздвижными станинами обеспечивал угол горизонтального обстрела до 58°. Подрессоренные колеса со сплошными резиновыми шинами позволяли осуществлять буксировку орудия механической тягой со скоростью до 40 км/ч и конной тягой 15–20 км/ч.

Для защиты расчета орудие имело щитовое прикрытие, состоявшее из верхнего и нижнего щитов. Верхний, закрепленный на верхнем станке, состоял из двух бронелистов толщиной 4 мм, установленных на расстоянии 25 мм друг от друга. Нижний крепился к нижнему станку, причем одна его половина могла откидываться на петлях.

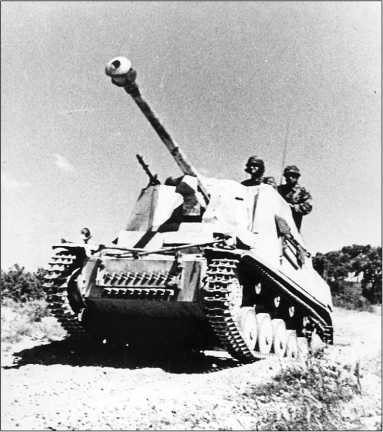

Истребитель танков Sd.Kfz.131. Восточный фронт, 1943 год. Обращает на себя внимание пулемет MG 34, установленный на правом борту рубки.

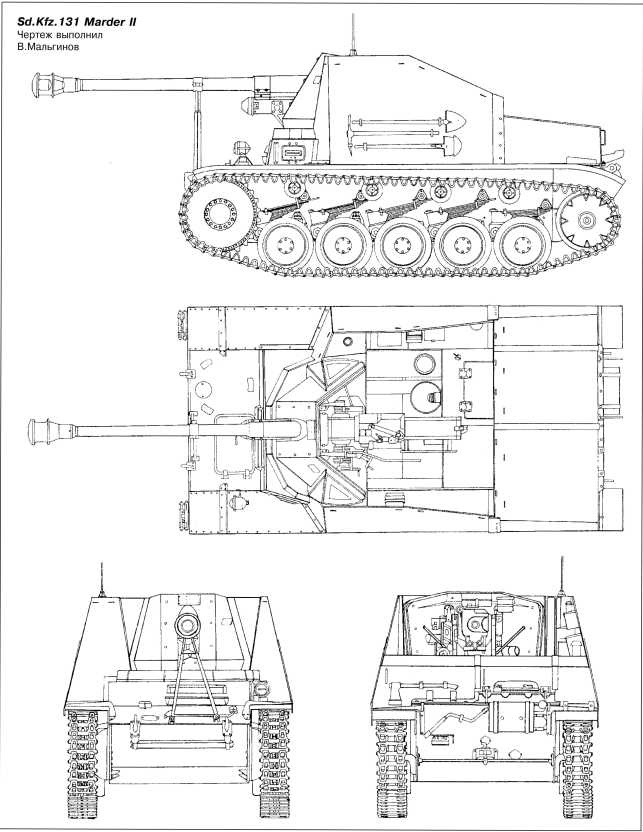

Sd.Kfz. 131 Marder II. Чертеж выполнил В. Мальгинов.

В боекомплект пушки Рак 40 входили унитарные выстрелы с осколочной гранатой SprGr массой 5,74 кг, бронебойнотрассирующим PzGr 39 (болванка из твердого сплава массой 6,8 кг с 17 г трассирующего состава), подкалиберным PzGr 40 (массой 4,1 кг с сердечником из карбида вольфрама) и кумулятивным HL.Gr (массой 4,6 кг) снарядами.

Пушка могла успешно вести борьбу со всеми типами танков Красной Армии и ее союзников на дальних и средних дистанциях. Например, PzGr 39 на дистанции 1000 м пробивал 116-мм броню, а PzGr 40 — 133-мм. Кумулятивный снаряд HL.Gr использовался для борьбы с танками на дистанциях до 600 м, при этом он гарантировано пробивал 90 мм броню.

Рак 40 являлось наиболее удачным и самым массовым противотанковым орудием Вермахта периода Второй мировой войны. Всего за 1942–1945 годы было произведено 23 303 пушки Рак 40. Эти пушки широко использовались для вооружения самоходных артиллерийских установок на танковом шасси, бронетранспортеров и бронемашин. За время серийного производства на различных шасси было установлено не менее 3000 орудий этого типа.

18 мая 1942 года рейхсминистр вооружений Альберт Шпеер издал распоряжение, предписывающее начать монтаж пушек Рак 40 на шасси Pz.II. Министерство вооружений выдало заказ фирме Alkett на постройку прототипа самоходной установки на базе шасси Pz.II. Кроме того, берлинское предприятие получило предписание вести дальнейшее техническое усовершенствование конструкции этой боевой машины.

В основу конструкции САУ было положено шасси легкого танка Pz.II Ausf.F. Компоновка корпуса танка практически не претерпела изменений. Были демонтированы башня и часть подбашенного листа крыши корпуса. На их месте смонтировали открытую сверху и сзади броневую рубку коробчатой формы. Ее бортовые листы имели переменную высоту и толщину 10 мм. Лобовая броня корпуса САУ осталась прежней и составляла 35 мм, бортовая и кормовая — 15 мм. Сложной формы броневой щит орудия выполнялся двухслойным, по типу щита полевой противотанковой пушки. Толщина бронелистов щита равнялась 4 мм и 8 мм.

Противотанковая 75-мм пушка Рак 40/2 (качающаяся часть с верхним станком) была смонтирована в рубке на специальной раме, прикрепленной к крыше отделения управления на болтах. Сектор обстрела пушки составлял 32° влево и 25° вправо. Угол возвышения: +10°, склонения: -8°. Прицел-телескопический одно-объективный Zeiss ZF 3x8°. Дополнительное вооружение включало пулемет MG34 калибра 7,92 мм. В боекомплект пушки входило 37 выстрелов, размещенных в трех стальных ящиках на 24, 7 и 6 штук в кормовой части боевого отделения. Боекомплект пулемета — 600 патронов. Стопор пушки в положении по-походному крепился к верхнему лобовому листу корпуса САУ.

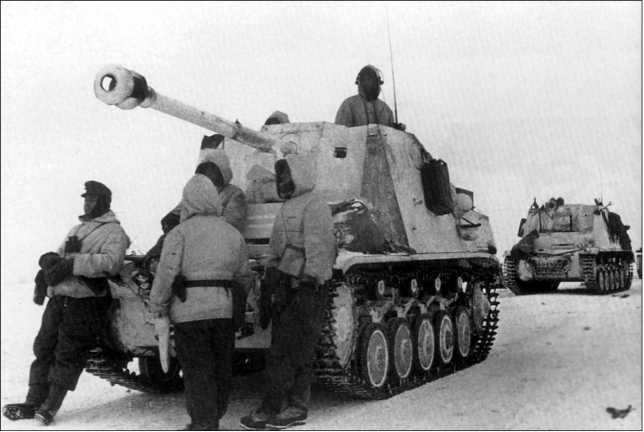

САУ Sd.Kfz.131 Marder II из состава 371-го противотанкового дивизиона. Восточный фронт, зима 1943/44 года.

Заимствованные у базового танка двигатель, трансмиссия и ходовая часть позволяли 11-тонной боевой машине развивать максимальную скорость по шоссе до 40 км/ч, по пересеченной местности — до 20 км/ч. Запас хода составлял соответственно 190 км и 125 км. В экипаж самоходной установки, получившей индекс Sd.Kfz.131, входило три человека.

Серийный выпуск САУ наладили на тех же заводах, которые выпускали танки Pz.II — FAMO в Бреслау (Вроцлав) и FAMO-Warschau в Чеховицах близ Варшавы. Первоначально планировалось 50 % выпускаемых танков достраивать как самоходные установки, оснащенные пушками калибра 75 мм. Однако уже в конце июня 1942 года долю самоходок увеличили до 75 % от общего числа шасси. Одновременно с этим заводы FAMO получили приказ готовиться к полному сворачиванию выпуска танков и переходу на выпуск самоходных установок, что и произошло в январе 1943 года. С июля 1942 до июня 1943 года предприятия FAMO собрали 531 машину Sd.Kfz.131 на вновь изготовленных шасси. С июля 1943 по март 1944 года фирмы Daimler-Benz и MAN переделали в самоходки этого типа еще 75 танков Pz.II разных модификаций.

Истребители танков Marder II начали поступать на вооружение Вермахта в июле 1942 года. По штату 1942–1943 годов противотанковый дивизион (Panzerjager Abteilung) должен был включать в себя три батареи по 13 машин в каждой. В противотанковом дивизионе моторизованной дивизии «мардерами» вооружались только две батареи, а одна — буксируемыми орудиями. Дивизиону образца 1943 года полагалось иметь 51 САУ: по 14 машин в каждой батарее плюс три САУ в штабном взводе. Впрочем, до полного штата ни одно подобное подразделение, по-видимому, никогда укомплектовано не было.

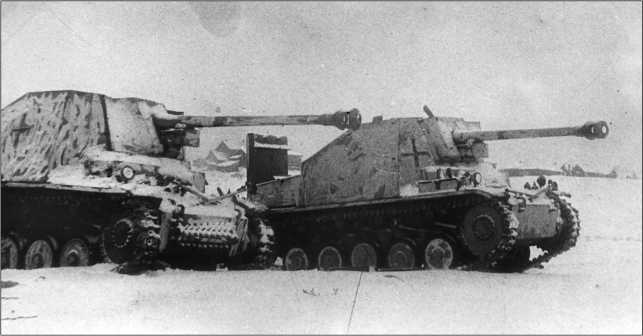

CAYSd.Kfz.131 Marder II, захваченные Красной Армией. 1-й Прибалтийский фронт, январь 1944 года.

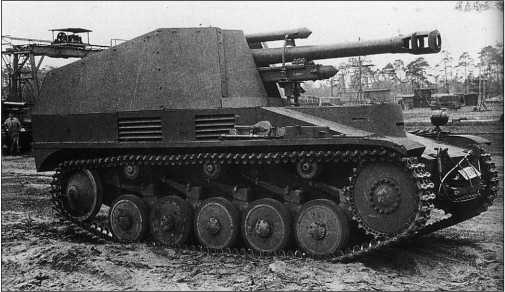

Легкая самоходная гаубица Wespe.

Еще одной самоходно-артиллерийской установкой, созданной на базе танка Pz.II, стала гаубица Wespe («Оса»). Она разрабатывалась в рамках концепции мобильной артсистемы, способной поддерживать и сопровождать огнем танковые и моторизованные части на поле боя.

Ее проектированием занималось конструкторское бюро завода Allket в Берлине. В качестве базы было использовано шасси танка Pz.II Ausf.F, подвергшееся значительной перекомпоновке и получившее обозначение Geschutzwagen II (Gw II). Двигатель сместили вперед и расположили сразу за трансмиссией. Вперед перенесли и агрегаты системы охлаждения двигателя. В результате в кормовой части корпуса освободилось место для боевого отделения с открытой сверху сварной боевой рубкой. Кормовой лист рубки мог откидываться в горизонтальное положение, в котором фиксировался упором. Это облегчало погрузку боеприпасов в САУ, подачу их с грунта при стрельбе, а также монтаж и демонтаж орудия. Машины поздних выпусков изготавливали на удлиненном на 220 мм шасси, что было внешне заметно по увеличенному, по сравнению с танком, расстоянию между последним опорным катком и ленивцем.
