В башне устанавливалось все вооружение танка: 152-мм орудие/пусковая установка М81, спаренный с пушкой 7,62-мм пулемет М73 {боекомплект 3080 патронов) и еще один пулемет калибра 12,7 мм на крыше башни рядом с командирским люком, Орудие/пусковая установка имело низкую баллистику и, как следствие, довольно незначительную отдачу при выстреле обычным боеприпасом, что и позволило использовать эту систему на легком танке. В состав боекомплекта к орудию входили артиллерийские выстрелы (кумулятивно-фугасный, дымовой и практический) и ПТУР MGM51A «Шиллела». Суммарный боекомплект — 30 снарядов и ракет, их пропорция могла быть любой, но штатно в танк загружалось 10 ракет и 20 обычных боеприпасов.

Разработка ПТУР началась в 1959 году отделением «Аэронавтик Дивижн» фирмы «Филко Форд». Ракета имела длину 1,15 м, массу 26,67 кг, скорость полета 689 м/с, максимальная эффективная дальность стрельбы по движущимся целям — 2500 м, по неподвижным — 3000 м. После выхода ракеты из канала ствола под действием пружины раскрывался стабилизатор, а проворачивание ракеты в нарезах канала ствола предотвращалось специальным скользящим по нарезу выступом на корпусе. Наведение ракеты осуществлялось по ИК-трассеру, электронное устройство слежения за которым монтировалось на стволе орудия. Специально для стрельбы из пушки М81 были разработаны унитарные артиллерийские выстрелы со сгорающей гильзой, изготовленной из нитроцеллюлозы.

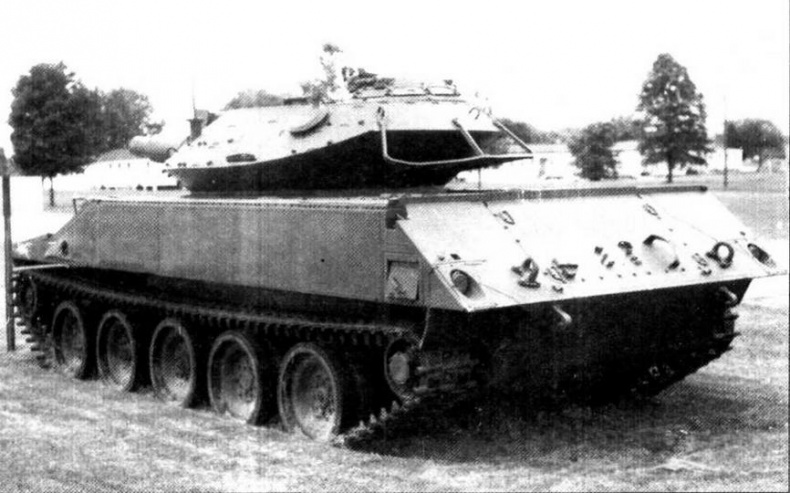

Предсерийный образец танка М551, вид с кормы. По периметру корпуса еще отсутствуют чехлы с водонепроницаемым ограждением для движения на плаву

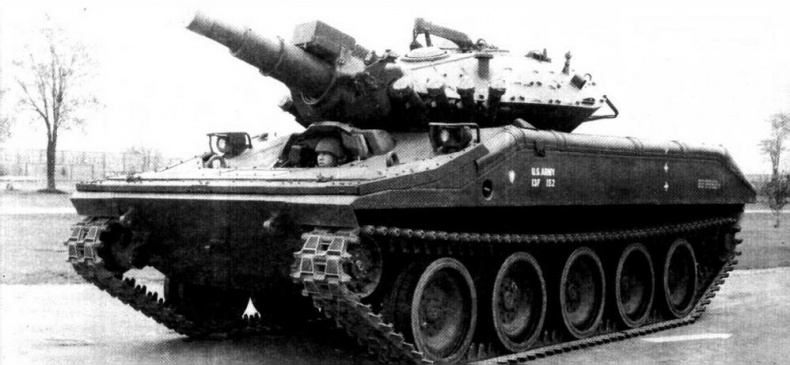

Серийный танк М551 «Шеридан»

Орудие было стабилизировано в двух плоскостях. Углы наведения пушки в вертикальной плоскости — от-8° до +19,5°, максимальная скорость разворота башни — 48 град/с, приводы разворота башни и наведения орудия — полностью электрические. Установленный на открытой турельной установке 12,7-мм пулемет М2 предназначался для поражения как наземных, так и воздушных целей.

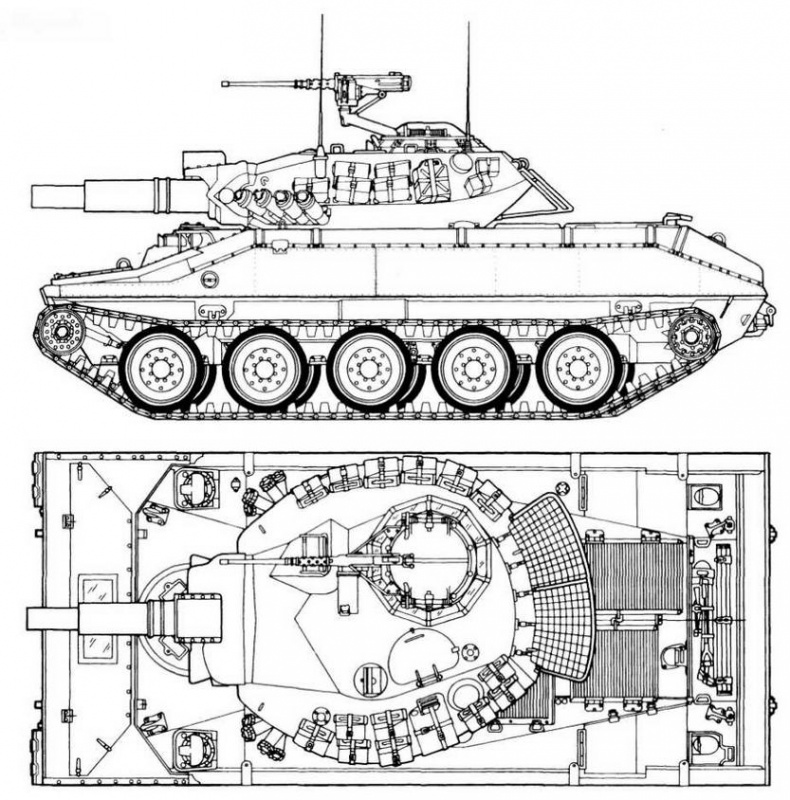

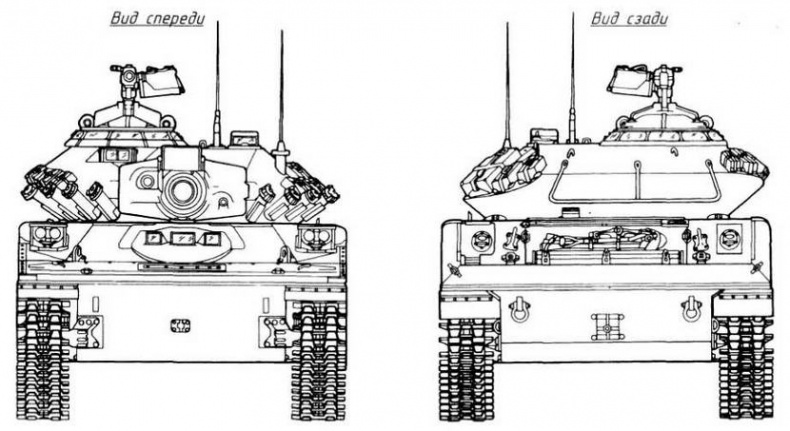

М551 Sheridan

Углы наведения его в вертикальной плоскости — от -15° до +70°; боекомплект — 1000 патронов.

Места наводчика и командира находились справа от орудия, заряжающего— слева. Круговой обзор командиру обеспечивался установкой в командирской башенке десяти стеклоблоков. У заряжающего имелся один перископический наблюдательный прибор М37 кругового вращения. Основным прицелом наводчика являлся телескопический прицел М129 с 8-кратным увеличением, прицел имел механическую связь с орудием. Для наведения пушки в ночное время использовался монокулярный ИК-перископ М44 с 9-кратным увеличением. Подготовка данных для стрельбы ПТУР и снарядами производилась с помощью баллистического вычислителя. Соосно с орудием был установлен комбинированный прожектор AN/VSS-3A дневного света со съемной инфракрасной насадкой. Прожектор с ксеноновой лампой мощностью 1 кВт и диаметром рефлектора 380 мм давал узкий концентрированный световой луч силой 50 млн. свечей, телесный угол луча регулировался в пределах 1 — 7°.

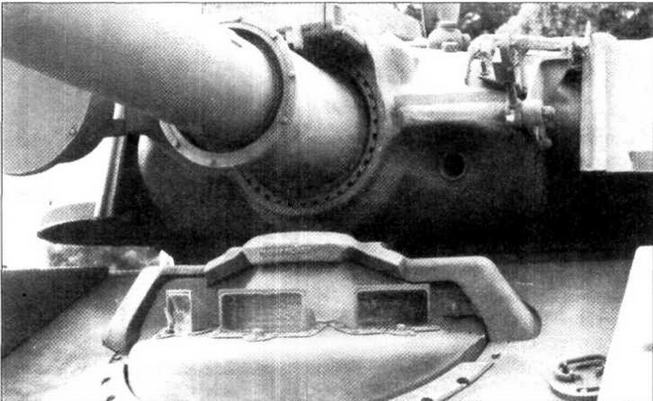

Люк механика-водителя оснащался крышкой, поворачивающейся на 180°

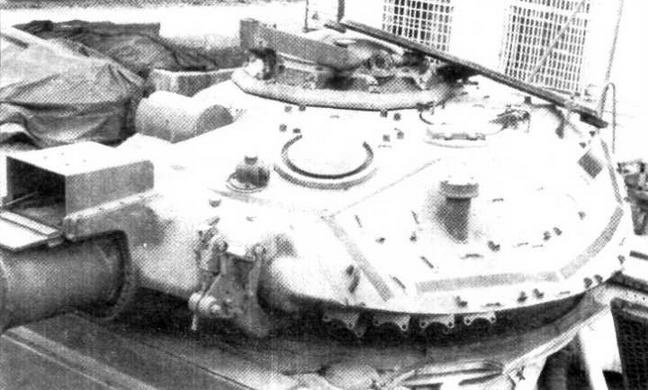

Башня танка М551. Над стволом орудия — кожух электронного устройства слежения за ИК-трассером ПТУР

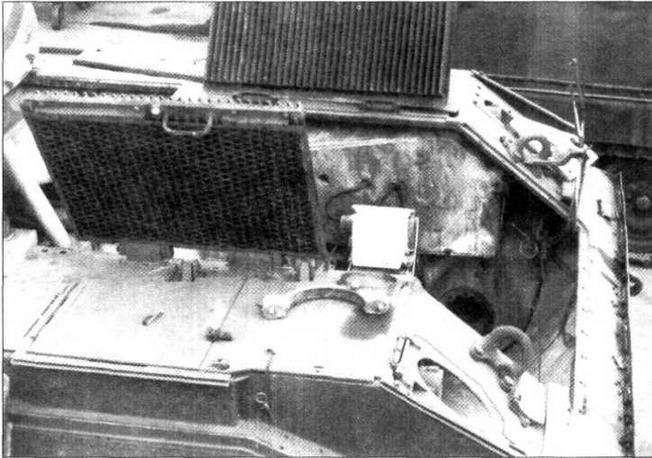

Моторно-трансмиссионное отделение танка. Силовой блок демонтирован, кормовой лист снят, створки крыши с жалюзи воздухопритока откинуты

В МТО был установлен V-образный шестицилиндровый дизель 6V-53T жидкостного охлаждения с турбонаддувом. Этот многотопливный двигатель мощностью 300 л.с., унифицированный с двигателем, используемым на бронетранспортере МПЗ, разработала фирма «Детройт дизель». Блок цилиндров дизеля был отлит из алюминиевого сплава. Полуавтоматическая трансмиссия «Аллисон» XGT-250 имела четыре передачи переднего и две — заднего хода, элементы трансмиссии изготавливались из алюминиево-магниевого сплава. Топливный бак емкостью 600 л устанавливался в кормовой части корпуса танка. В МТО имелась система пожаротушения, не имевшая автоматического режима работы и активизировавшаяся с места механика-водителя или снаружи корпуса танка.

В оснащение танка входили фильтровентипяционная установка и система обогрева обитаемых отсеков.

Машина являлась амфибией, передвижение ее по воде осуществлялось за счет перемотки гусениц.

Военные, стремившиеся как можно быстрее завершить испытания танка, в дополнение к шести предусмотренным первоначальным контрактом прототипам заказали еще шесть. Испытания проходили по очень напряженной программе: пробеги в жарком климате пустынь и в условиях арктических холодов на Аляске, марши на продолжительность и на скорость, преодоление водных преград, десантирование с военно-транспортных самолетов, наконец — стрельбы. Конечно, как при испытаниях любого нового образца техники, проблем с ходовой частью, силовой установкой выявилась масса. Но все они были решаемы и относились к так называемым «детским болезням». Настоящие же пороки выявились в системе оружия М81. Сгораемые гильзы артиллерийских выстрелов не желали сгорать, а ракеты демонстрировали низкую надежность.

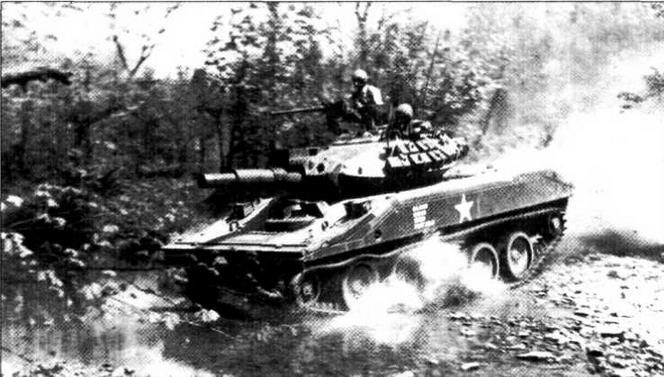

Один из первых серийных «Шериданов» во время испытаний в Форт-Ноксе. 1965 год

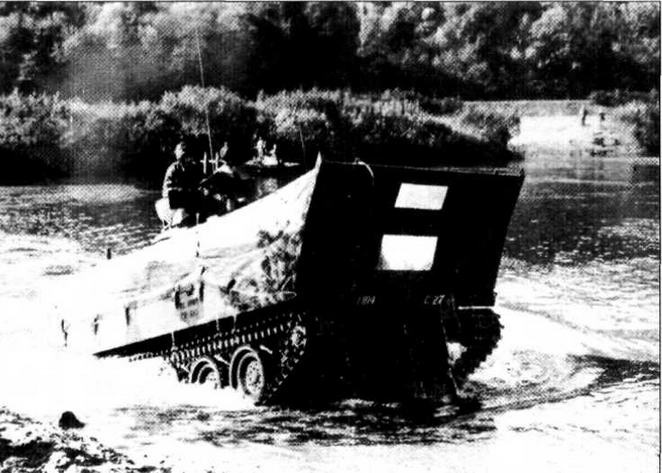

«Шеридан» выходит из воды. В передней части водонепроницаемого ограждения видны окна из прозрачного материала, позволяющие механику-водителю ориентироваться на плаву и при выходе машины на берег

Несмотря на наличие принципиальных недоработок в системе вооружения танка, в апреле 1965 года с отделением «Аллисон Мотор Кар Дивижн» фирмы «Дженерал Моторс» заключили контракт на серийное производство танков для армии США. В мае 1966 года танк получил обозначение М551 «Генерал Шеридан». Позже станет ясно, насколько ошибочным оказалось решение начать серийное производство страдающей неустранимыми пороками машины.
