Опыт, полученный при модернизации и испытаниях «шериданов» по программе ARMVAL, был использован при разработке других образцов легких аэротранспортабельных бронированных машин.

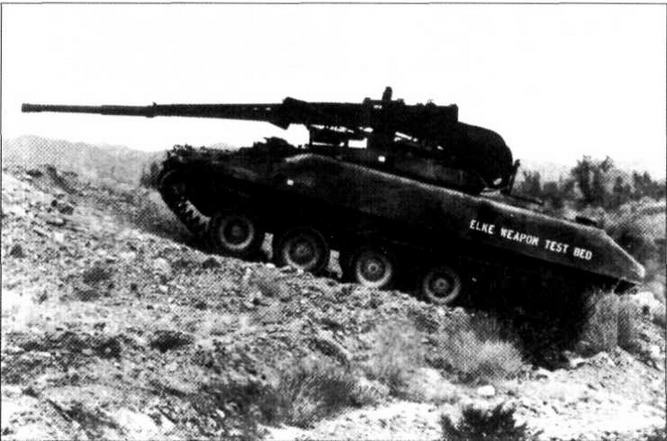

Танк «Шеридан» с экспериментальной 75-мм пушкой ARES

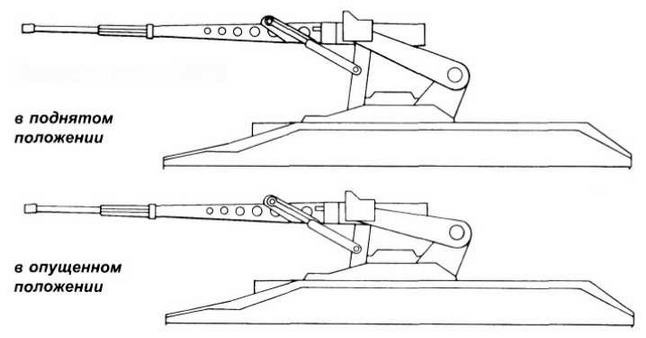

Установка пушки ARES

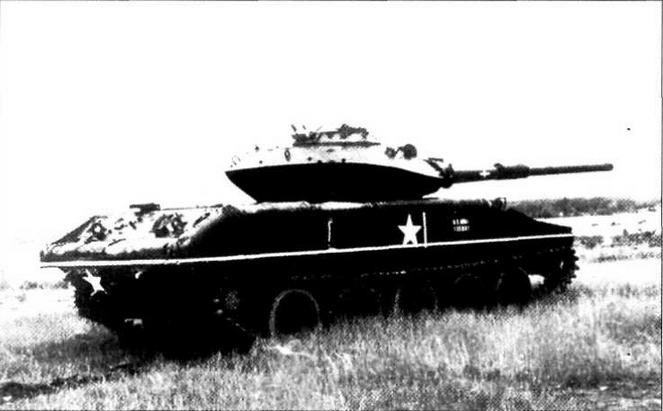

Опытный образец танка «Шеридан», вооруженный 105-мм пушкой ЕХ35

Танк «Шеридан» с 75-мм пушкой ARES

Данный вариант танка «Шеридан» представлял собой очередную попытку избавиться от врожденного порока — 152-мм орудия/пусковой установки, причем попытку весьма радикальную. Вместо башни на корпусе была смонтирована поворотная установка кругового вращения с дистанционно-управляемой экспериментальной 75-мм пушкой ARES, имеющей повышенную начальную скорость снаряда; танк оснащался автоматом заряжания. Орудие могло с помощью гидравлики приподниматься над корпусом танка, причем стрельба могла вестись как из верхнего положения, так и из нижнего. Поворотная платформа стабилизировалась не по азимуту, а по углу места. Наведение орудия в нижнем положении осуществлялось при помощи оптического прицела М36, в верхнем — посредством доработанного прицела от комплекса ПТУР «Усовершенствованный ТОУ». Экипаж танка состоял из двух человек: командира-наводчика и механика-водителя. Изначально машина строилась как экспериментальная с целью отработки орудийной установки принципиально новой конструкции.

«Шеридан» со 105-мм орудием ЕХ35

По крайней мере, один танк М-551 в 1980-е годы перевооружили 105-мм низкоимпульсной пушкой ЕХ35 производства английской фирмы «Ройал Орднэнс». Работы проводились в рамках программы разработки перспективной бронированной разведывательной аэротранспортабельной машины. Испытания показали слабость конструкции танка для установки 105-мм орудия даже с уменьшенной отдачей.

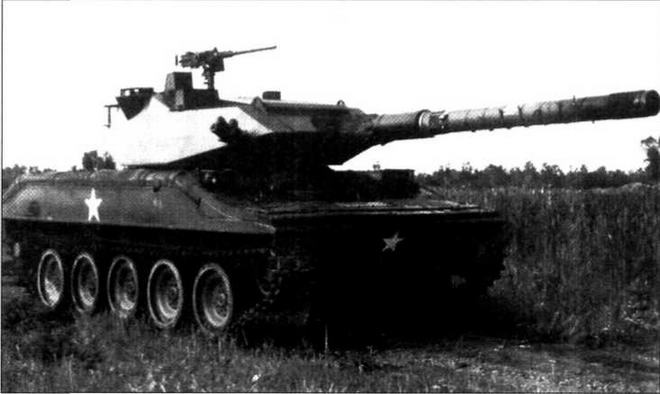

Танк «Шеридан», оснащенный в опытном порядке башней перспективного легкого танка «Стингрей»

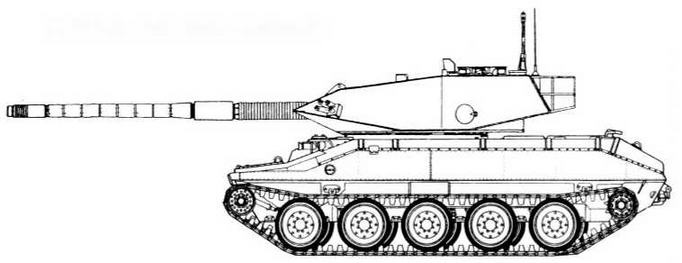

М551 с башней танка «Стингрей»

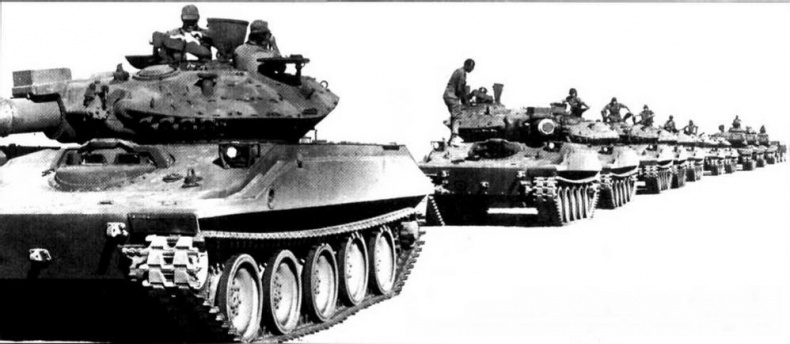

С 1980-х годов в ходе учений армии США «шериданы» с демонтированным вооружением активно использовались в качестве машин посредников

Неосуществленные проекты

Предполагалось, что «Шеридан» послужит базой для семейства различных боевых машин — зенитного комплекса (ствольного и ракетного), 155-мм самоходной гаубицы, бронетранспортера, самоходного миномета, саперного танка, мостоукладчика. Однако из-за проблем с надежностью базовой модели и сокращением ассигнований на программу в целом ни один из вышеперечисленных вариантов не продвинулся дальше изготовления макета.

В начале 1980-х годов был подготовлен проект модернизации танков в носители ПТУР «ТОУ». Программа предусматривала два этапа переоснащения снятых с вооружения «Шериданов». На первом этапе танк планировалось вооружить среднекалиберной пушкой MCHVG с высокой начальной скоростью снаряда и двумя пусковыми установками ПТУР «ТОУ». На втором — следовало установить новую башню, не имеющую артиллерийского орудия, но оснащенную четырьмя пусковыми установками ПТУР «ТОУ». Боезапас боевой машины — 16 ракет плюс четыре ракеты в пусковых установках. Экипаж—три человека (исключен заряжающий). До стадии изготовления прототипа машина-носитель ПТУР «ТОУ» также не была доведена.

HSTV-L

Переориентация в середине 1970-х годов американской стратегии с противостояния в Европе на ведение локальных операций по всему миру с особой остротой поставила вопрос о необходимости принятия на вооружение создаваемых сил быстрого реагирования нового легкого танка, по массе и подвижности примерно соответствующего «Шеридану», а по огневой мощи — основному боевому танку М60А3.

Одним из первых появился экспериментальный танк HSTV-L (High Survivability Test Vehicle — Lightweight — «экспериментальная машина с высокой выживаемостью на поле боя и малой массой»). Отправными точками при разработке HSTV-L стали «Шеридан», вооруженный 75-мм пушкой ARES, и экспериментальный танк HIMAG массой порядка 35 т. Тем не менее эта машина, разработанная фирмой «АА1 Корпорейшн» (AAI — Aircraft Armament Industries) из Мэриленда, представляла собой совершенно новую конструкцию — с оригинальными ходовой частью, корпусом и башней. Ходовая часть включала по пять опорных катков среднего диаметра и по три поддерживающих ролика на борт. Подвеска опорных катков — индивидуальная, торсионная; диаметр опорного катка— 355 мм, ширина — 121,7 мм. Высоту корпуса максимально уменьшили. Наводчики механик-водитель, чьи рабочие места находились в передней части корпуса (соответственно, справа и слева от его оси ) располагались полулежа, в районе МТО корпус был приподнят. Высоту одноместной башни также удалось резко уменьшить. В передней части башни установили 75-мм орудие ARES, справа от него смонтировали пулемет М240 калибра 7,62 мм, еще один такой же пулемет с дистанционным управлением разместили открыто на турели рядом с башенным люком командира. Углы наведения орудия в вертикальной плоскости — от -17° до +45°, емкость автомата заряжения — 20 снарядов. Скорость разворота башни — 57 град/с.

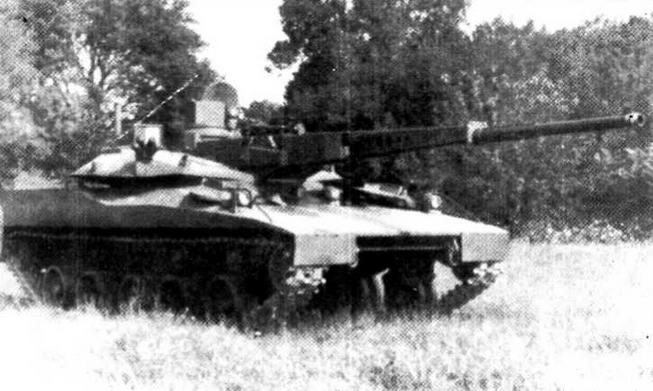

Экспериментальный легкий танк HSTV-L

Кресло командира танка находилось в башне слева от орудия. Танк оснащался самой современной на момент его проектирования системой управления оружием, разработанной фирмой «Тексас Инструменте», Наводчик имел стабилизированный в двух плоскостях прицел с встроенными лазерным дальномером, тепловизором и телекамерой; оптическая головка прицела устанавливалась под бронеколпаком на крыше башни. Вспомогательный прицел наводчика был жестко связан с орудием. Командир имел собственный независимый оптический панорамный прицел, что позволяло ему оперативно вести поиск целей,не отвлекаясь на решение задачи поражения обнаруженной цели (это входило в функции наводчика). Прицел командира мог быть «замкнут» на орудие, в этом случае ствол пушки отслеживал положение оптической оси прицела командира; оптическая головка прицела находилась в центре командирского люка. Кроме того, по периметру люка устанавливалось восемь неподвижных перископических приборов, дающих суммарный круговой обзор. Ночная оптика имелась как у наводчика, так и у командира, изображение от любого из двух смонтированных на танке тепловизиров могло быть выведено на дисплеи, размещенные на рабочих местах всех трех членов экипажа. Выработка данных для стрельбы осуществлялась цифровым баллистическим вычислителем, в который автоматически вводились данные от лазерного дальномера и датчиков атмосферных параметров Вести огонь из орудия мог любой из членов экипажа. На крыше башни устанавливалась телекамера обзора задней полусферы, изображение от которой могло выводиться на любой из трех дисплеев членов экипажа.
