Выпуск бронетранспортеров М75 был налажен на заводах фирм «Интернешнл Харвестер» и «Форд» в начале 1954 года, всего изготовлено 1729 БТР. Машины этого типа недолго оставались на вооружении, им на смену пришли БТР М113. На рубеже 1950 — 1960 годов большую часть бронетранспортеров М75 американцы передали по программе военной помощи Бельгии, где они тихо и мирно прослужили до середины 1980-х годов. И в Бельгии на смену М75 пришли транспортеры М113.

Испытания различных вариантов опытных образцов бронетранспортеров Т18 завершились в 1952 году, машину приняли на вооружение армии США под обозначением М75.

На основе бронетранспортера М75 было разработано три самоходных миномета: 81-мм, 105-мм и 4,2-дюймовый. Минометы размещались в боевом отделении, часть крыши корпуса над которым демонтировалась.

Испытывались варианты БТР с опорными катками большего диаметра и корпусом с расположенными под углом к вертикали бронелистами.

В серийное производство ни один экспериментальный бронетранспортер не передавался.

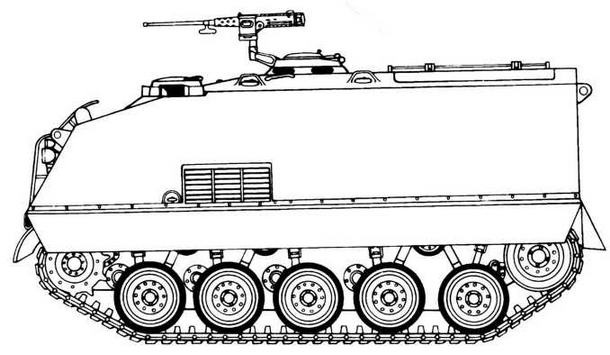

М75

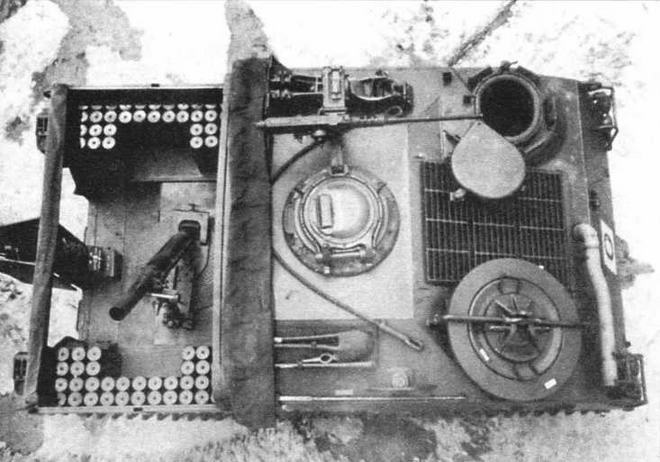

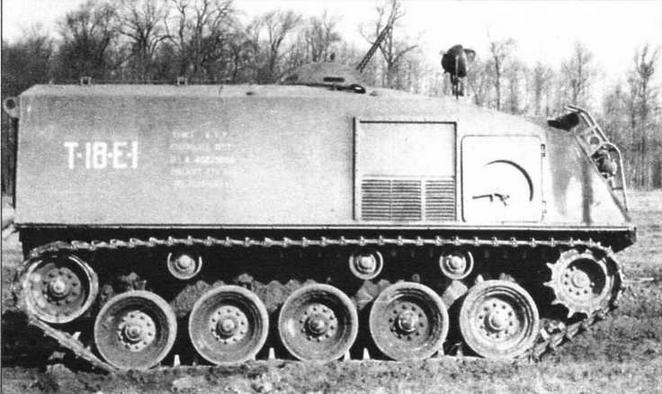

Опытный образец бронетранспортера Т18Е1 с альтернативной установкой вооружения— 7,62-мм пулеметом «Браунинг» М1919А4 в башенке (в центре). Вид сверху на 106-мм самоходный миномет Т64 (справа)

Прототип 105-мм самоходной гаубицы Т98

Самоходно-артиллерийская установка М52 разрабатывалась для замены 105-мм САУ М37, созданной на базе танка М24 «Чаффи». Ее проектирование под индексом Т98 началось в конце 1940-х годов и велось параллельно с работами по танку М41. В конструкции САУ был учтен основной недостаток установок времен Второй мировой войны — ограниченный сектор обстрела по горизонту. Орудие смонтировали в поворотной башне заднего расположения, из-за чего моторно-трансмиссионное отделение пришлось перенести в переднюю часть корпуса. Соответственно вперед перенесли и ведущие колеса. Роль ленивца выполнял шестой опорный каток. Предполагалось оборудовать САУ электронной системой управления огнем, однако сложности с доводкой заставили ограничиться более простой системой с традиционными оптическими приборами прицеливания.

Сварная башня с вертикальными бортами впереди имела вырез, который служил амбразурой для 105-мм гаубицы; бронирование — противопульное. Сектор поворота башни — 120°, угол наведения гаубицы в вертикальной плоскости — от -10°до +65°, возимый боекомплект — 102 выстрела (осколочно-фугасные гранаты, осветительные, дымовые, химические и кумулятивные снаряды) — размещался в укладке барабанного типа, скорострельность — 4 выстрела в минуту. Для ведения огня прямой наводкой использовался телескопический прицел М101, для стрельбы с закрытых позиций — телескопический прицел М99 и панорама М100.

Все члены экипажа САУ размещались в башне: наводчик — справа от орудия; непосредственно за наводчиком — командир; место механика- водителя находилось слева от гаубицы. Доступ в башню обеспечивался через две дверцы в бортах башни, кормовая стенка башни, по сути, представляла собой сплошные люки, которые служили для погрузки боекомплекта, но через них был возможен и вход-выход членов экипажа. В крыше башни располагались верхний люк механика-водителя и командирская башенка. Справа от командирской башенки был установлен 12,7-мм пулемет на шкворне (боекомплект к пулемету — 945 патронов).

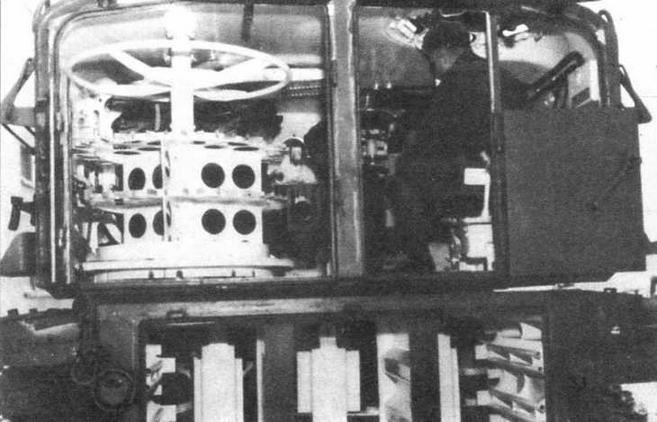

Интерьер башни и кормовой части корпуса 105-мм самоходной гаубицы М52. Обращает на себя внимание вращающаяся боеукладка в левой части башни

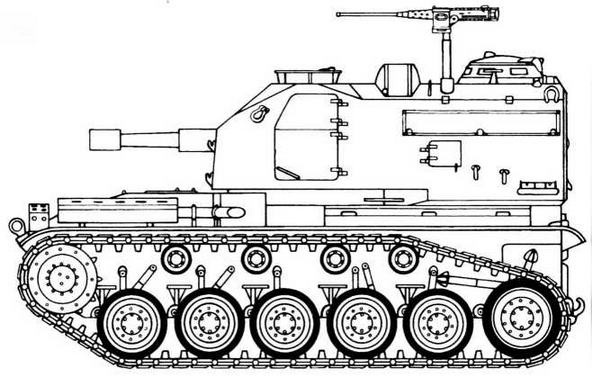

М52

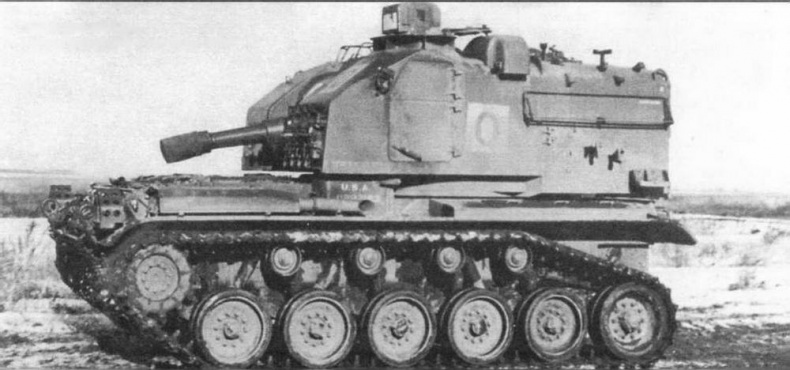

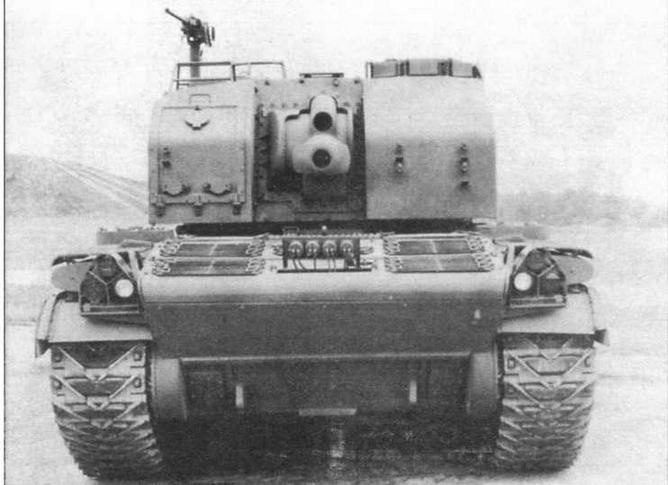

Опытный образец 105-мм самоходной гаубицы Т98Е1

Испытания прототипа Т98 начались в 1950 году, однако доводка машины затянулась аж до 1955-го. На вооружение самоходка была принята под обозначением М52. Внешне серийные машины отличались от прототипа четырьмя, а не тремя поддерживающими роликами. В ходе серийного производства на САУ стали устанавливать двигатели с непосредственным впрыском; машины с такими моторами обозначались М52А1.

Выпуск 105-мм САУ М52 был развернут в 1955 году, всего за несколько лет было изготовлено 684 машины, состоявших на вооружении в США, Австрии, ФРГ, Иордании, Испании, Тунисе и Японии. Иорданские самоходки принимали участие в арабо-израильской войне 1967 года. В армии США САУ М52 были заменены самоходно-артиллерийскими установками М109.

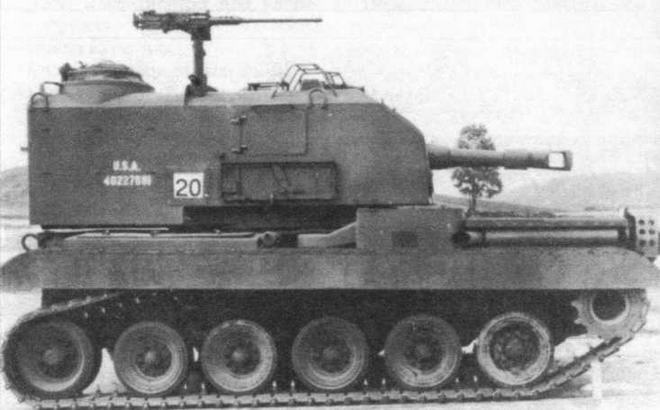

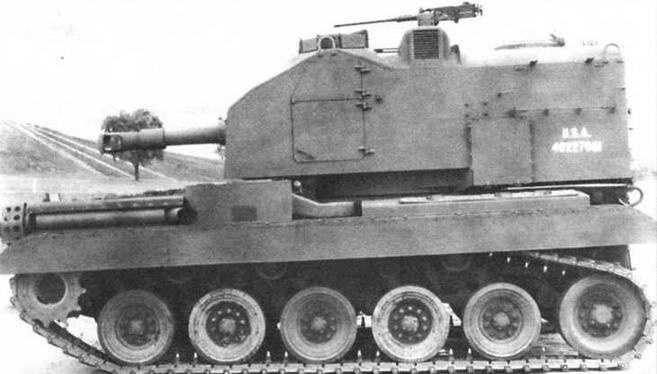

Опытный образец 155-мм самоходной гаубицы Т99Е1. У этой машины изменена крыша МТО

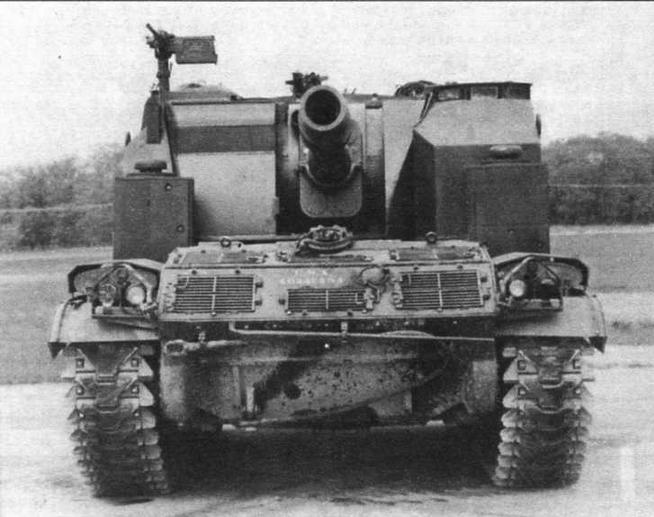

155-мм самоходная гаубица Т99Е1 (вид сзади)

К работам по проектированию 155-мм САУ приступили одновременно с разработкой 105-мм самоходной гаубицы, в обоих случаях за основу было взято модернизированное шасси танка М41. Проект 155-мм САУ получил обозначение Т99.

Серийное производство самоходок началось еще до завершения всей программы испытаний, поэтому эксплуатация новых машин сразу же выявила огромное количество дефектов. Более того, военные пришли к заключение, что САУ не может выполнять поставленные перед ней задачи, прежде всего из- за неудачного размещения основного вооружения в башне, конструктивно подобной башне САУ М52. Все 250 уже изготовленных машин пришлось вернуть на завод, где они были переоснащены бронерубками с орудиями в установках барбетного типа (проект Т194). Данный вариант оказался более удачным и был принят на вооружение под обозначением М44. Прототип Т194 имел закрытое сверху боевое отделение. На серийных машинах крыша не устанавливалась. САУ была вооружена 155-мм гаубицей М114, скорострельность — один выстрел в минуту. Сектор обстрела по горизонтали — 60°, по вертикали — от -5° до +60°. Боекомплект — 24 выстрела раздельного заряжания. В состав боекомплекта входили осколочно-фугасные гранаты, дымовые, химические и осветительные снаряды. Для повышения устойчивости при стрельбе в кормовой части корпуса САУ имелась опускаемая гидравлическая опора. В ходе серийного производства на машины стали устанавливать двигатели с непосредственным впрыском, эти САУ обозначались М44А1.
