В передней части корпуса ЗСУ «Дастер» расположили увеличенное по сравнению с танком отделение управления, в котором находились места механика-водителя и командира. Механик-водитель располагался слева от оси машины, командир — справа. Лобовой лист корпуса был установлен под меньшим наклоном к вертикали, чем у танка М41. В крыше лобовой части корпуса имелись два больших овальных люка для доступа в машину механика-водителя и командира, в наклонном бронелисте корпуса сделан большой прямоугольный люк, служащий, в первую очередь, для загрузки боекомплекта в машину. В центре корпуса смонтировали открытую сверху башню кругового вращения М19. В башне размещалось основное вооружение ЗСУ — две 40-мм автоматические пушки «Бофорс» М2А1, выпускавшиеся в США по шведской лицензии; скорострельность пушек — 240 выстрелов в минуту. На стволах устанавливались пламегасители. Углы наведения пушек в вертикальной плоскости — от -5° до +85°, наведение — ручное. В передней части башни имелись корытообразный щит и перемещающийся в вертикальной плоскости вместе с орудиями бронещиток. Наведение пушек осуществлялось с помощью оптического прицела и баллистического вычислителя М38, последний располагался справа от пушек. Заряжались пушки вручную, кассетами по четыре снаряда в каждой, основная часть боекомплекта находилась в специальных ящиках по бортам машины, в бортовом контейнере хранились также запасные стволы орудий. Суммарный боекомплект — 100 кассет, или 400 снарядов. Экипажи машин, нередко в стремлении увеличить боезапас, размещали снаряды где только возможно, в том числе и снаружи башни. Для самообороны служил смонтированный в кормовой части башни пулемет калибра 7,62 мм или 12,7 мм.

В башне находились два члена экипажа, сиденье наводчика было установлено слева от пушек, заряжающего — справа.

Ходовая часть ЗСУ по сравнению с исходным образцом осталась неизменной. Силовая установка ЗСУ М42 — также аналогична двигательным установкам танков М41. С 1956 года на самоходках стали ставить двигатели непосредственного впрыска AOS-895-5, после чего обозначение изменилось на М42А1.

В середине 1950-х годов был изготовлен опытный образец ЗСУ «Дастер» с РЛС управления огнем Т50.

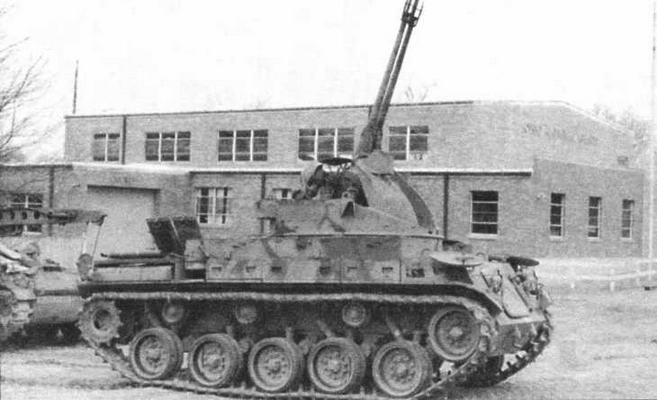

ЗСУ М42 со стволами 40-мм пушек, поднятыми на максимальный угол возвышения — 85°

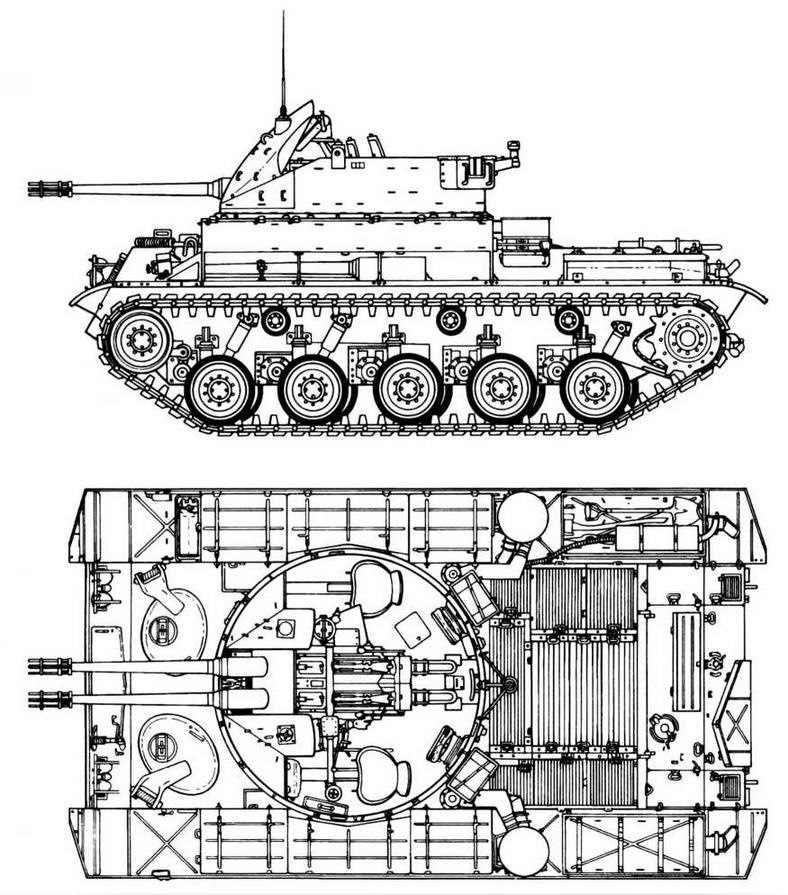

М42 Duster

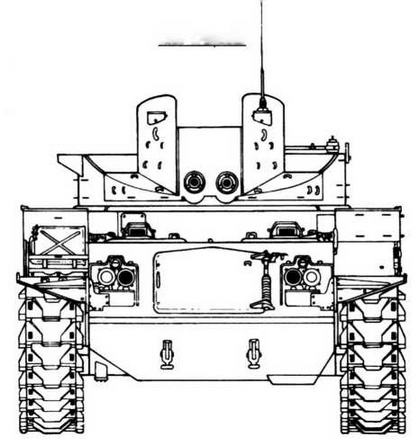

Вид спереди

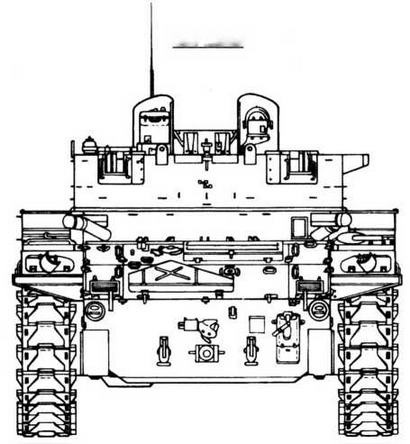

Вид сзади

Варианты стволов установки М42

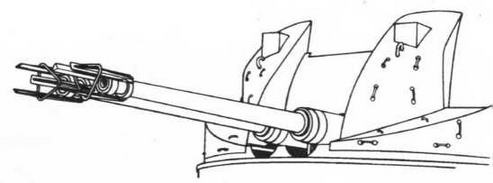

с пламегасителями

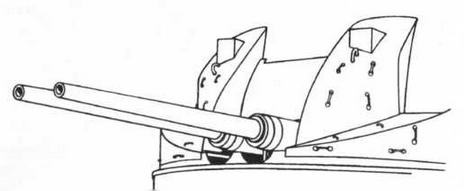

без пламегасителей (использовались во Вьетнаме)

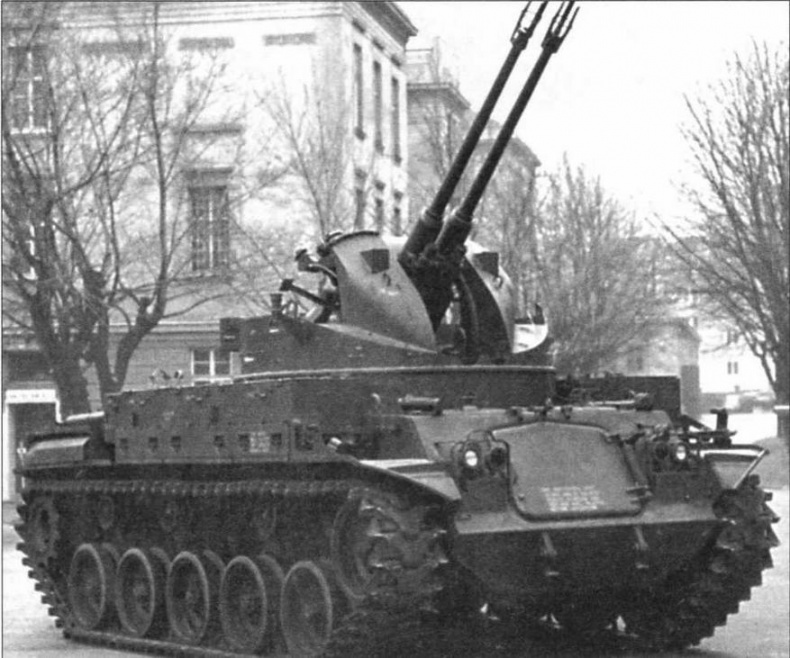

ЗСУМ42 австрийской армии

Американцы активно использовали ЗСУ М42 в Индокитае. Работа по прямому назначению для самоходок отсутствовала, но высокая плотность огня автоматических зенитных пушек оказалась как нельзя более кстати при обороне авиабаз, опорных пунктов, военных баз, эскортировании автоколонн. ЗСУ М42 имелись на вооружении трех батальонов американской армии, действовавших во Вьетнаме. В гораздо меньших количествах, чем танки, зенитные самоходные установки поставлялись южновьетнамской армии.

Кроме Вьетнама, М42 продавались и ряду других государств, в частности, Иордании и Ливану, где также принимали участие в боевых действиях. В армии США на смену «дастерам» довольно быстро пришли ЗСУ, вооруженные пушкой «Вулкан» с вращающимся блоком стволов, созданные на базе гусеничного БТР М113. В то же время на вооружении подразделений резерва и Национальной гвардии США ЗСУ М42 оставались долго — последние машины были сняты с вооружения в 1990 году. Всего отделение «Кадиллак Дивижн» корпорации «Дженерал Моторе» изготовило примерно 3700 ЗСУ М42 «Дастер».

Бронетранспортер М75 был разработан на базе танка М41 с учетом опыта, полученного при создании гусеничных БТР М39 (на базе истребителя танков М18) и М44 (на базе танка М24).

Прототип бронетранспортера под обозначением Т18 представили на испытания в конце 1950 года. Сваренный из катаных бронелистов толщиной 16 мм корпус машины был спроектирован заново.

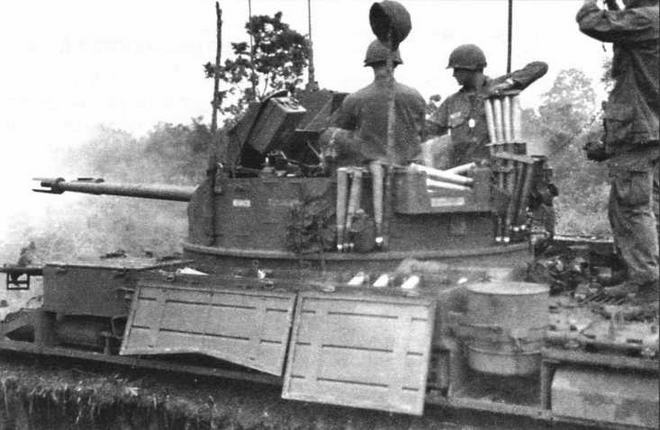

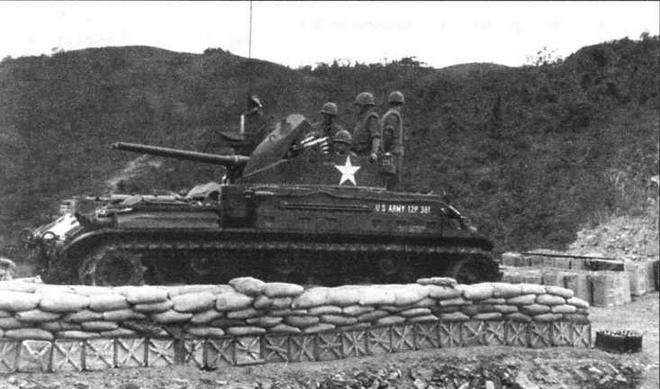

ЗСУ М42А1 44-го артиллерийского полка 3-й дивизии морской пехоты США на огневой позиции во Вьетнаме (слева), ЗСУ М42 60-го артиллерийского полка армии США ведет огонь (в центре). Камбоджа, август 1967 года

Опытный образец бронетранспортера Т18Е1

Двигательную установку, аналогичную используемой на танках «Уокер Бульдог», перенесли в переднюю правую часть корпуса. Место механика-водителя располагалось слева от двигателя, в наклонном бронелисте корпуса имелся круглый люк механика-водителя, перед люком устанавливались три перископических наблюдательных прибора. Сиденье командира размещалось по оси машины непосредственно за двигателем.

В крыше корпуса над сиденьем командира имелась командирская башенка, для наблюдения за местностью в ней находились три перископа.

Кормовую часть бронетранспортера занимало десантное отделение, рассчитанное на перевозку 11 солдат с полным вооружением. Доступ в десантное отделение обеспечивался через двери в вертикальном кормовом бронелисте или большие двустворчатые прямоугольные люки в крыше корпуса. В десантном отделении полностью отсутствовали амбразуры для стрельбы из личного оружия и смотровые приборы. Наблюдение за местностью и стрельба могли вестись только через открытые верхние люки. Ходовую часть несколько изменили из-за перемещения двигателя в переднюю часть корпуса: ведущие колеса установили спереди, направляющие — сзади.

Первоначальным проектом установка пулеметного вооружения на БТР Т18 не предусматривалась, но уже в ходе испытаний на бортах корпуса в районе места командира смонтировали дистанционно управляемую установку из двух пулеметов; отрабатывались варианты установки с пулеметами калибра 7,62 мм и 12,7 мм. Приводы наведения пулеметов — электрогидравлические, сектор наведения по горизонту — 220°. Наводить пулеметы можно было как поодиночке, так и одновременно. На опытном образце бронетранспортера Т18Е1 вместо бортовых пулеметных контейнеров два дистанционно управляемых 12,7-мм пулемета ставились непосредственно на командирскую башенку. Штатным вариантом вооружения стал один 12,7-мм пулемет на шкворневой установке перед командирской башенкой.
