ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БТР-152В1

БОЕВАЯ МАССА, т: 8,95.

ЭКИПАЖ, чел.: 2.

ДЕСАНТ, чел.: 17.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —6830, ширина — 2320, высота по корпусу — 2050, высота по пулемету — 2410, база — 3880, колея передних/задних колес — 1755/1750, дорожный просвет — 295.

ВООРУЖЕНИЕ: 1 пулемет СГМБ обр.1949 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 1250 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса —14, борт—9...11, корма — 9, крыша МТО — 5, крыша отделения управления — 8, днище — 4.

ДВИГАТЕЛЬ: ЗИС-123В, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 110 л.с. при 3000 об/мин, рабочий объем 5 550 см³.

ТРАНСМИССИЯ: двухдисковое сцепление сухого трения, пятискоростная коробка передач с трехступенчатой коробкой отбора мощности на лебедку, двухступенчатая раздаточная коробка, карданные передачи, главные передачи.

ХОДОВАЯ ЧАСТЬ: колесная формула 6x6, размер шин 12,00-18", давление воздуха в шинах регулируется от 0,5 до 3 кг/см², подвеска переднего моста на двух продольных полуэллиптических рессорах и двух гидроамортизаторах рычажного типа, балансирная подвеска среднего и заднего мостов на двух полуэллиптических рессорах, опирающихся в средней части на качающиеся ступицы.

СКОРОСТЬ МАКС., км/ч: 70.

ЗАПАС ХОДА, км: 780.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 36; ширина рва, м — 0,9; высота стенки, м — 0,5; глубина брода, м — 1.

СРЕДСТВА СВЯЗИ: радиостанция Р-113.


Бронетранспортер БТР-50 (объект 750)

Гусеничный плавающий бронетранспортер, разрабатывавшийся одновременно с танком ПТ-76, поскольку тактико-технические требования ГБТУ предусматривали параллельное создание двух образцов на одной базе. Проектирование велось во ВНИИ-100-ОГК в Ленинграде с 1949 года, опытные образцы в 1950 — 1954 годах изготавливал ЧКЗ. Бронетранспортер принят на вооружение Советской Армии постановлением СМ СССР № 175-89 от 30 января 1954 года. Серийное производство осуществлялось на СТЗ с 1954 года.

Серийные модификации:

БТР-50П (объект 750) — базовый серийный вариант.

Нижняя и кормовая часть корпуса, ходовая часть, силовая установка и трансмиссия — идентичны танку ПТ- 76. В передней части корпуса расположена открытая сверху бронерубка, в которой размещаются экипаж и десант. В отделении управления, кроме места механика-водителя, находятся место командира БТР и командирская башенка с тремя приборами наблюдения. Штатного вооружения нет. БТР обеспечивает перевозку личного состава и вооружения в следующих вариантах: 1) 20 человек десанта; 2) одна 57-мм пушка СД- 57, или 4-26, или ЗИС-2, одна 76-мм пушка ЗИС-З или горная пушка М69 (2А2) с боекомплектом 20 — 25 выстрелов и 5 человек расчета; 3) 85-мм пушки Д-44 или Д-48 и 2 человека расчета; 4) автомобиль ГАЗ-69 и 7 человек десанта; 5) три 82-мм безоткатных орудия Б-10, 24 выстрела к ним и 12 человек расчета; 6) три 82-мм миномета, 120 мин к ним и 12 человек расчета; 7) одно 107-мм безоткатное орудие Б-11 и 5 человек расчета; 8) один 120-мм миномет, 32 мины и 6 человек расчета.

Возможна перевозка других грузов массой не более 2 т. Из любого типа орудий допускалось ведение огня в движении и на плаву. Для погрузки и выгрузки пушек, автомобиля и пр. БТР оборудован специальным погрузочным устройством, состоящим из направляющих балок, аппарелей и лебедки с приводом от двигателя. Боевая масса бронетранспортера 14,3 т.

БТР-50ПА (объект 750М, 1956 г.) — 14,5-мм пулемет КПВТ на турельной установке на погоне крыши командирской башенки. Боекомплект 800 патронов. Угол возвышения пулемета +85", горизонтальный обстрел на 360°. Коллиматорный прицел ВК-4.

БТР-50 ПК (объект 750ПК, 1958 г.) — бронированная крыша над десантным отделением с тремя люками для посадки и высадки десанта. Система ПАЗ, ночной прибор механика-водителя ТВН-2Б. Отсутствует лебедка и возможность перевозить пушки и автомобиль.

БТР-50ПН (объект 905, 1958 г.) — КШМ на базе БТР-50П с герметичным закрытым корпусом. Три радиостанции и зарядный агрегат.

БТР-50ПУ (объект 750К, 1958 г.) — КШМ на базе БТР-50П (с 1959 г.—на базе БТР-50ПК). Радиостанции Р-112, Р-113 и Р-105 и Р-105У, радиорелейная станция Р-403БМ (полукомплект), радиоприемник Р-311, полевой телефонный коммутатор П-193А на 10 номеров. Навигационная аппаратура: гидрокурсоуказатель КМ-2, курсопрокладчик КП-2М. Переносной зарядный бензоэлектрический агрегат АБ-1-П/30. Системы ПАЗ и ППО, ТДА и отопитель штабного отделения. В средней части штабного отделения установлен раздвижной стол для работы с картами. Вместимость КШМ — 9 чел.

БТР-50ПУМ — модернизированная КШМ на базе БТР-50ПУ.

БТР-50ПУМ1 (1972 г.) — модернизированная КШМ на базе БТР-50ПУ.

Советская бронетанковая техника, 1945–1995. Часть 2

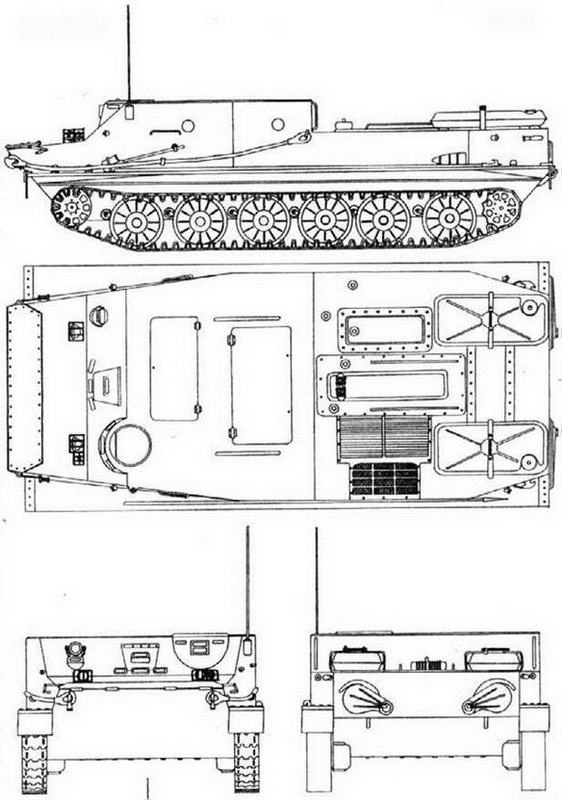

БТР-50ПК


Советская бронетанковая техника, 1945–1995. Часть 2

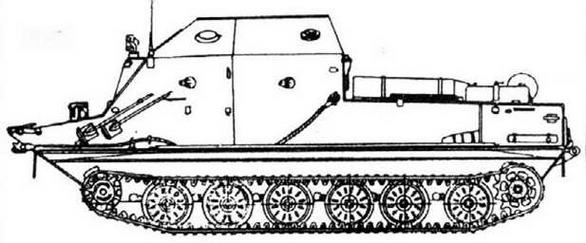

МТП


Бронетранспортеры БТР-50П в начале 50-х годов поступали на вооружение мотострелковых батальонов гвардейских танковых полков. Совместно с танками ПТ-76, которыми комплектовались роты плавающих танков тех же полков, они предназначались для быстрого форсирования водных преград с хода или с короткой подготовкой в условиях неядерной войны. Именно для этой цели в возимый ЗИП БТР-50П было включено такелажное оборудование, позволявшее ему перевозить на себе все тяжелое вооружение мотострелкового полка. С установленным на нем орудием калибра 57 — 85 мм БТР-50П превращался в легкую САУ, способную обеспечить огневую поддержку пехоте. У БТР-50ПК такой возможности не было.

По западным данным, всего было изготовлено около 6500 БТР-50. Они состояли на вооружении мотострелковых частей танковых дивизий вплоть до замены их боевыми машинами пехоты БМП-1.

Помимо КШМ шасси БТР-50 использовалось в качестве базового при создании машины технической помощи МТП и системы дистанционного разминирования УР-67. МТП имела закрытый корпус с более высокой, по сравнению с БТР-50ПК, крышей и служила подвижным средством технического обеспечения мотострелковых подразделений, имеющих на вооружении боевые машины пехоты БМП-1. УР-67 представляла собой обычный бронетранспортер БТР-50ПК, на крыше МТО которого размещалась ПУ с двумя направляющими. С нее могли запускаться неуправляемые реактивные снаряды со шнуровыми зарядами — при подрыве они расчищали проход в минных заграждениях, достаточный для движения техники. УР-67 состояли на вооружении инженерных войск.

В конце 50-х годов лицензия на производство БТР-50П была продана Чехословакии. Готовя машину к серийному выпуску, чехословацкие конструкторы несколько модернизировали БТР: увеличили мощность двигателя, немного изменили корпус, главным образом, форму и количество посадочных люков. В 1962 году БТР был принят на вооружение Чехословацкой Народной армии под индексом ОТ-62. В Польше машина выпускалась по лицензии под названием TOPAS. Поляки вскоре ее модернизировали, установив башню собственной конструкции со спаренными пулеметами КПВТ и ПКТ, и она получила название TOPAS-2АР. "Топазы" состояли на вооружении 7-й дивизии береговой обороны Войска Польского. ОТ-62 и БТР-50 эксплуатировались, кроме того, в Национальной Народной армии ГДР и Болгарской Народной армии.
