БОЕВАЯ МАССА, т: 15,53.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина— 8435, ширина — 2970, высота — 1935, клиренс — 420.

ВООРУЖЕНИЕ: 1 пушка Д-70 (2А15) калибра 85 мм, 1 пулемет СГМТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 45 выстрелов, 2000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический шарнирный прицел ТШК-2-79-11, прицел для стрельбы с закрытых позиций С-71-79 с орудийной панорамой, ночной прицел ТПН-1-79-11.

БРОНИРОВАНИЕ, мм: лоб корпуса — 45, борт— 13, корма, крыша, днище — 6.

ДВИГАТЕЛЬ: ЯАЗ-206В, 6-цилиндровый, двухтактный, рядный дизель жидкостною охлаждения; мощность 210 л.с.(154,5 кВт) при 1800 об/мин; рабочий объем 6 970 см³.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, гитара, пятискоростная коробка передач, планетарные двухступенчатые с блокировочными фрикционами и тормозами механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть одинарных обрезиненных опорных катков на борт, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная, гидравлические амортизаторы в подвесках 1-го и 6-го катков; в каждой гусенице 93 трака шириной 360 мм, шаг трака 128 мм.

СКОРОСТЬ МАКС., км/ч: 45.

ЗАПАС ХОДА, км: 360.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,5; высота стенки, м — 0,7; глубина брода, м —1.

СРЕДСТВА СВЯЗИ: радиостанция Р-113, переговорное устройство Р-120.

Самоходная артиллерийская установка СУ-122 (объект 600)

Последняя советская серийная самоходная установка специального назначения на танковой базе. Разрабатывалась с 1949 года в качестве истребителя танков. Принята на вооружение в 1954 году. Выпускалась малой серией в 1955 и 1956 годах.

Серийная модификация:

изготовлена на базе агрегатов танка Т-54А. Корпус сварен из катаных бронелистов, расположенных под большими углами наклона (единый для корпуса и рубки лобовой лист расположен под углом 51°). Отделения управления и боевое совмещены. На крыше рубки находятся командирская башенка с дальномером ТКД-09 и турель с зенитным пулеметом КПВТ. В амбразуре лобового листа в рамке установлена пушка Д-49, защищенная литой маской. Внутреннее устройство ствола, баллистика и боеприпасы — как у пушки Д-25Т. Заряжание — раздельное. Имеется электромеханический досылатель. Скорострельность 5 — 6 выстр./мин. На первых образцах САУ использовалась система продувки ствола сжатым воздухом от компрессора, замененная эжекционным устройством. Углы наведения: горизонтальный 16°, возвышения ±16°, склонения -4°. Спаренный пулемет КПВТ снабжен пневматической системой перезарядки. С 1958 года при капитальном ремонте устанавливались радиостанция Р-113 и ТПУ Р-120.

СУ-122 (иногда в литературе называется СУ-122-54) представляла собой вполне современную для 50-х годов САУ. Мощная пушка, сильная броневая защита и неплохая подвижность обеспечивали машине хорошие боевые качества.

Указать количество изготовленных самоходок не представляется возможным, однако известно, что в 1955 году завод № 221 "Баррикады" изготовил 65 пушек Д-49, а в 1956-м —30. В 1957 году они не выпускались. По-видимому, принятие на вооружение ПТУР первого поколения, являвшихся более эффективным противотанковым средством, сделало дальнейшее производство САУ СУ-122 нецелесообразным.

К середине 60-х выяснилось, что тупоголовый снаряд Бр-471Б не пробивает ни лоб корпуса, ни башню американского танка М60 и английского "Чифтена" на любых дистанциях. Не пробивался этим снарядом и лоб башни американского танка М48А2, а лоб корпуса —лишь с дистанции менее 100 м. Поэтому для пушек Д-25Т и Д-49 были созданы новые подкалиберные и кумулятивные снаряды: первые пробивали лобовую броню башен американских и английских танков с дистанции до 2500 м, вторые — с любой дистанции. Тем не менее, во второй половине 60-х годов СУ-122 были изъяты из боевых частей, разоружены и переоборудованы в эвакуационные тягачи и машины технической помощи МТП-3.

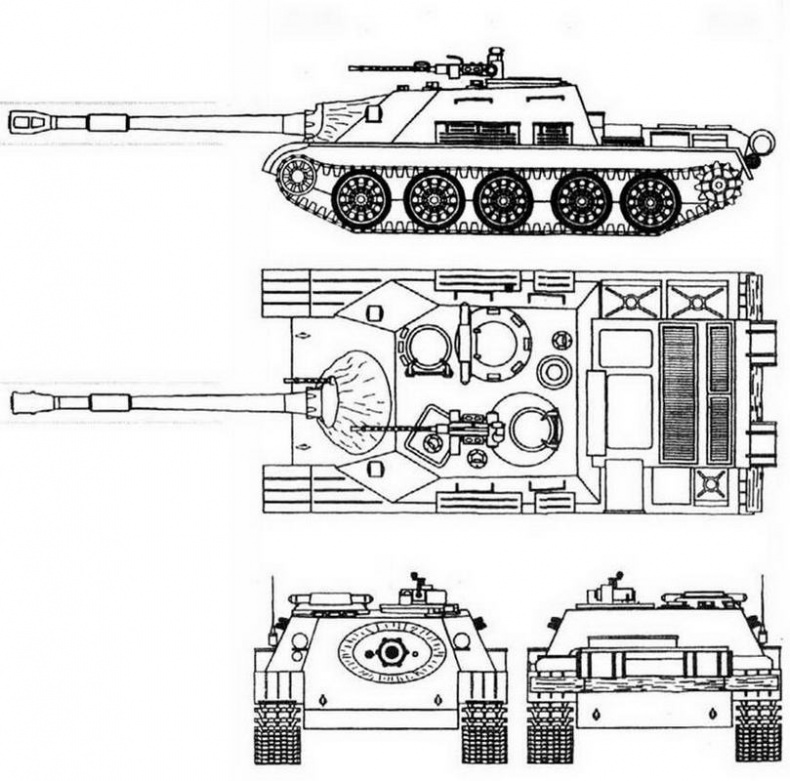

СУ-122

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ СУ-122

БОЕВАЯ МАССА, т: 36,36.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина с пушкой в положении по-походному—9970, ширина —

3270, высота с зенитным пулеметом по-походному— 2560, клиренс —425.

ВООРУЖЕНИЕ: 1 пушка Д-49 калибра 122 мм, 2 пулемета КПВТ (спаренный и зенитный) калибра 14,5 мм.

БОЕКОМПЛЕКТ: 35 выстрелов, 600 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: механический прицел с артиллерийской панорамой С-71-24, телескопический шарнирный прицел TШ2-24, коллиматорный прицел ВК-4 с оптической трубкой ПУ-1.

БРОНИРОВАНИЕ, мм: лоб корпуса и рубки —100, борт корпуса — 60, борт рубки — 80, корма корпуса — 45, корма рубки — 30, крыша и днище — 20.

ДВИГАТЕЛЬ: В-54, 12-цилиндровый, четырехтактный, V-образный, бескомпрессорный дизель непосредственного впрыска, жидкостного охлаждения; мощность 520 л.с.(382,7 кВт) при 2000 об/мин; рабочий объем 38 880 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, гитара, пятискоростная коробка передач, планетарные двухступенчатые механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять сдвоенных обрезиненных опорных катков на борт, ведущее колесо заднего расположения; подвеска индивидуальная торсионная, гидравлические амортизаторы в подвесках 1-го и 5- го опорных катков, направляющее колесо; в каждой гусенице 91 трак шириной 580 мм, шаг трака 137 мм.

СКОРОСТЬ МАКС., км/ч: 48.

ЗАПАС ХОДА, км: 400.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,7; высота стенки, м — 0,73; глубина брода, м —1,4.

СРЕДСТВА СВЯЗИ: радиостанция 10РТ-26Э, переговорное устройство ТПУ-47.

Зенитная самоходная установка ЗСУ-57-2 (объект 500)

Первая крупносерийная отечественная ЗСУ. Предназначалась для ПВО танковых и мотострелковых частей. Разработана в 1947 — 1955 годах. Принята на вооружение постановлением СМ СССР № 216-131 от 14 февраля 1955 года. Серийно производилась Омским заводом им. Октябрьской революции в 1955 — 1960 годах.

Серийная модификация:

изготовлена на базе танка Т-54 с частичным сохранением узлов и агрегатов его ходовой части, силовой установки и трансмиссии. Корпус сварен из катаных броневых листов и состоит из трех отделений: управления, боевого и силового. Над боевым отделением расположена открытая сверху квадратная сварная башня. В башне на станке установлена 57-мм спаренная автоматическая пушка С-68, состоящая из двух пушек С-60 с длиной стволов 76,6 калибра. Вертикальное и горизонтальное наведение пушки С-68 осуществлялось электрогидравлическим приводом. Углы наведения: горизонтальный 360°, вертикальный -5°...+85°. Максимальная дальность стрельбы: вертикальная — 8800 м, горизонтальная 12 000 м. Темп стрельбы из двух автоматов: 200 — 240 выстр./мин.
