Судя по всему, здесь шла речь уже о танке ПТ-1А. Он отличался от ПТ-1 удлиненным корпусом, усиленной до 13—15 мм броневой защитой (масса машины возросла до 15 т), установкой одного гребного винта, введением в систему управляемых колес механизма отключения поворота задних колес, упрощением трансмиссии за счет отказа от привода передних опорных катков и заменой гребневого зацепления цевочным. При потере одной гусеницы была возможна синхронизация работы колесного и гусеничного движителей за счет дифференциала. Несколько сократилось число огневых точек в танке — отказались от бортовых башенных пулеметов, практическое использование которых в бою было сомнительным. По-видимому, за счет этого удалось увеличить боекомплект. Теперь он состоял из 96 выстрелов и 4851 патрона.

Амфибии Красной Армии

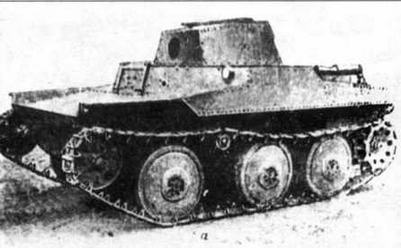

Плавающий танк Т-43, изготовленный на московском заводе Хв 37


В 1934 году на ленинградском заводе опытного машиностроения имени С.М.Кирова (завод № 185) изготовили только один опытный образец танка ПТ-1 (или ПТ-1А) и, согласно постановлению СТО от 19 июня 1935 года, было решено «оставить на вооружении танк БТ. Отказаться от замены его на ПТ-1». Судя по всему на такое решение оказала влияние куда более сложная, по сравнению с БТ, конструкция танков ПТ-1. В первую очередь, это относится к трансмиссии и приводам управления. Кроме того, ПТ-1 и ПТ-1 А имели малый запас плавучести и недостаточную проходимость при движении на колесах. Правда, за счет высокой удельной мощности они имели неплохую подвижность на воде: относительная скорость (так называемое число Фруда) у ПТ-1 равнялось 0,34, а у ПТ-1 А — 0,565. Как известно, у водоизмещающих машин максимальное значение этого числа составляет 1.

Что же касается неплавающих вариантов ПТ-1, то работа над ними, также проводившаяся в Техотделе ЭКУ ОГПУ под руководством Н.А.Астрова, привела к созданию проекта колесно-гусеничного танка-истребителя ИТ-3, а в 1934 году — к изготовлению опытных экземпляров колесно-гусеничных танков Т-29-4 и Т-29-5.

Чтобы завершить рассказ об истории создания советских колесно-гусеничных плавающих танков, необходимо упомянуть еще о двух образцах таких машин. В 1934 году сразу на двух предприятиях— московском заводе № 37 имени С.Орджоникидзе и ленинградском № 185 имени С.М.Кирова (бывший ОКМО) — были изготовлены два опытных образца танка Т-43. Ведущим конструктором московской машины был Н.Н.Козырев, ленинградской — М.П.Зигель. Танки отличались друг от друга массой (4,4 и 3,6 т), формой корпуса и башни, схемами силовой передачи и водоходного движителя, а также конструкцией ходовой части. В кормовой части обоих танков поперек корпуса был установлен двигатель ГАЗ-АА. Силовая передача — механическая, с отбором мощности на четыре ведущих опорных катка. Одна машина имела гребной винт, на другой для движения на плаву ведущие колеса вместо спиц оборудовались лопастями, струи воды от которых направлялись назад с помощью специальных кожухов. Подвеска передних колес у обеих машин была индивидуальной, а ведущих опорных — блокированной. В качестве упругого элемента использовались спиральные пружины.

Амфибии Красной Армии

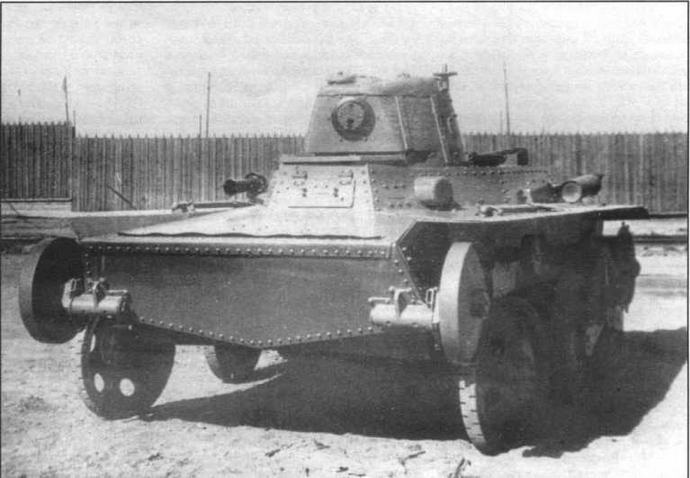

Колесно-гусеничный плавающий танк Т-4.1 на колесном ходу, изготовленный на ленинградском заводе .М 185. 1934 год

Амфибии Красной Армии

Сложность конструкции, плохая проходимость на колесном ходу из-за нерационального распределения массы по опорным каткам и низкая надежность танка в целом послужили причиной того, что работа над ним не вышла из стадии создания прототипов.

Спроектированный несколько позже танк Т-43-2 отличался от Т-43 установкой зенитного пулемета и меньшим числом ведущих колес.

Первой же массовой плавающей боевой машиной Красной Армии стал танк Т-37. Разработка и изготовление его опытного образца осуществлялись в ОКМО. Постановлением СТО СССР от 11 августа 1933 года Т-37 был принят на вооружение, однако серийно не производился.

Документацию на него и сам опытный образец передали на московский завод № 37. В результате глубокой модернизации этого проекта, с учетом опыта, накопленного при постройке и испытании танков Т-41, под руководством Н.Н.Козырева был создан легкий плавающий танк Т-37А. Последний сохранил компоновочную схему корпуса Т-37: переднее расположение трансмиссионного отделения, среднее — отделения управления, совмещенного с боевым (механик-водитель находился слева, а командир — справа), и кормовое — моторного.

Корпус Т-37А имел клепано-сварную конструкцию и собирался на каркасе из уголков. Толщина броневых листов составляла 4,6 и 8 мм. На крыше подбашенной коробки на шариковой опоре устанавливалась башня цилиндрической формы, смещенная к правому борту. Ее поворот осуществлялся вручную, с помощью приваренных изнутри рукояток. Следует отметить, что серийные машины имели два варианта корпусов и башен. Дело в том, что завод № 37 производил лишь сборку танков, а корпуса и башни поступали с Подольского машиностроительного и Ижорского заводов.

Вооружение состояло из 7,62-мм пулемета ДТ (боекомплект 2142 патрона в 34 магазинах), смонтированного в шаровой установке в лобовом листе башни. Без поворота последней его можно было наводить по горизонту до 30° на сторону, а по вертикали от — 20° до +30°. Для наблюдения за местностью в корпусе и башне служили смотровые щели.

Амфибии Красной Армии

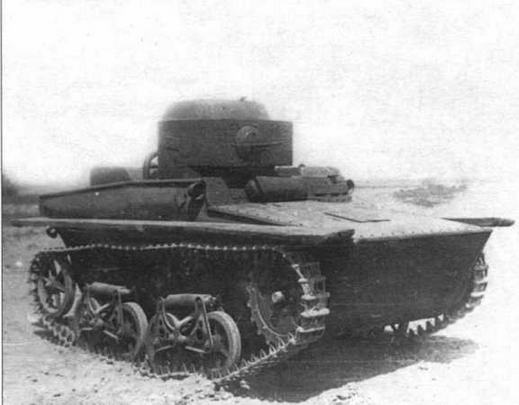

Вверху: плавающий танк Т-37 А раннего выпуска (без поплавков). Внизу: радиотанк Т-37ТУ. Машина позднего выпуска (с поплавками) экспонируется в шведском танковом музее в Аксвелле. Элементы крепления поручневой антенны, как и ca.ua антенна, не сохранились

Амфибии Красной Армии

Автомобильный карбюраторный 4-цилиндровый двигатель ГАЗ-АА мощностью 40 л.с. при 2200 об/мин располагался продольно, ближе к левому борту машины, маховиком вперед. Он позволял танку развивать скорость 38 км/ч. Запас хода достигал 185 км. Управление танком было дублированным.

Трансмиссия состояла из однодискового главного фрикциона сухого трения (попросту говоря, автомобильного сцепления), 4-скоростной коробки передач, карданного вала, главной передачи, конического дифференциала с колодочными тормозами (механизмы поворота) и привода водоходного движителя. Последний включал в себя храповую муфту, соединявшую носок коленчатого вала двигателя с валом гребного винта, и механизм реверсирования (поворота лопастей).

Движение на плаву обеспечивал двухлопастный гребной винт. Поворот на плаву осуществлялся с помощью руля, установленного в потоке винта. Для откачки воды на днище корпуса предусматривался специальный насос. Скорость на плаву — 6 км/ч. Для увеличения водоизмещения к надгусеничным полкам слева и справа крепились поплавки, заполненные пробкой.
