Амфибии Красной Армии

История создания плавающих танков
Амфибии Красной Армии

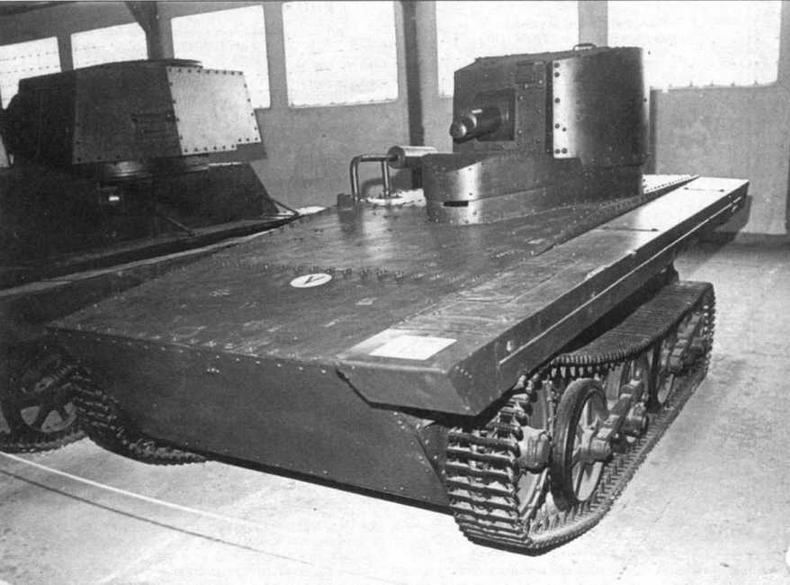

Плавающий танк Vickers-Carden-Loyd mod. 1931 в экспозиции Военно-исторического музея бронетанкового вооружения и техники в Кубинке


Первый в мире по-настоящему надежный плавающий танк разработала и построила английская фирма Vickers Armstrong. Его прототип был изготовлен в течение апреля 1931 года на экспериментальной станции фирмы в Чертей и проходил испытания на р.Темзе. Плавучесть танка обеспечивалась малой массой, корытообразной формой клепаного корпуса и поплавками из бальзы, укрепленными над гусеницами. Кроме того, прототип имел поплавок из капка, укрепленный поперек кормовой части корпуса. Башня вместе с пулеметом была заимствована у 6-тонного танка Vickers Mod.А. Лобовая 9-мм броня защищала машину от бронебойных пуль на дистанциях свыше 150 м, а 7-мм бортовая— на дистанциях свыше 250 м.

Танк имел блокированную подвеску. На каждом борту располагались по две двухкатковых балансирных тележки, подвешенные на четвертьэллиптических листовых рессорах. Последние опорные катки задних тележек выполняли роль направляющих колес. Ширина мелкозвенчатых гусениц — 257 мм.

Карбюраторный 6-цилиндровый двигатель Meadows EST мощностью 90 л.с. позволял машине массой 2,75 т развивать скорость на суше до 64 км/ч, а на плаву— 9,7 км/ч. Двигатель, трансмиссия, включавшая в себя четырехскоростную коробку передач 9AU, и радиатор размещались справа, а башня и рубка механика-водителя были смещены влево. Движение на плаву осуществлялось с помощью гребного винта. Маневрирование — с помощью кольцевого руля, управляемого с места механика-водителя.

По результатам испытаний поплавок из капка сняли, а крышу кормовой части корпуса сильно вытянули назад. Тем не менее, из-за смещенного центра тяжести корма танка на плаву глубоко погружалась в воду.

В июне 1931 года испытания были завершены, и всю документацию передали на завод фирмы Vickers в Эльсвике, где в дальнейшем боевая машина, получившая название Vickers Carden-Loyd и индекс военного министерства А.4, производилась серийно. Впрочем, британская армия в августе того же года заказала только два танка, которые прошли обширную программу войсковых испытаний. Также по две машины были изготовлены для Сиама и Нидерландов. Наиболее крупную партию плавающих танков — 29 единиц — закупил Китай; они вошли в состав 1-го и 2-го танковых батальонов Китайской национальной армии, участвовали в 1937 году в уличных боях с японцами в Шанхае и тогда же почти все были потеряны.

5 февраля 1932 года советская внешнеторговая фирма АРКОС (Arcos Ltd. — All Russian Cooperative Society Limited) заказала фирме Vickers восемь плавающих танков. Первая машина была поставлена 21 июня, а последняя — 22 октября того же года.

После поступления первых закупленных танков, их испытаний и всестороннего изучения началось интенсивное проектирование отечественных образцов. При этом никакой лицензии не приобреталось.

Амфибии Красной Армии

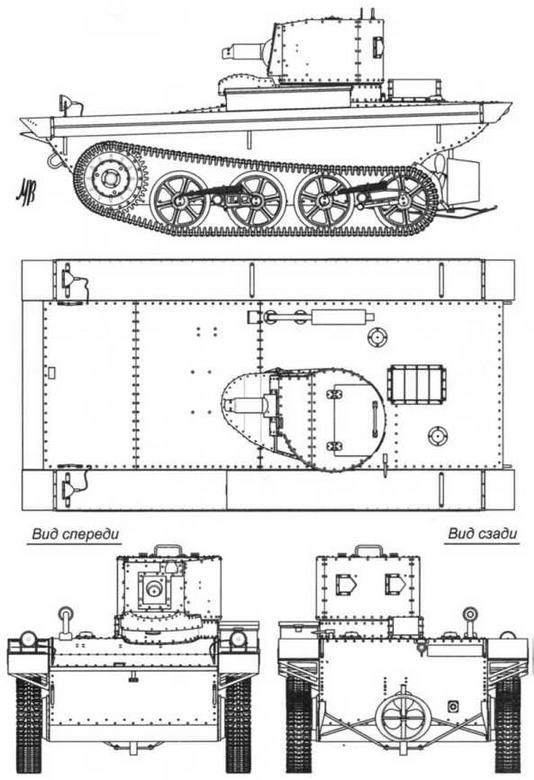

Vickers-Carden-Loyd mod. 1931

Амфибии Красной Армии

Vickers-Carden-Loyd во время испытаний в Финляндии. 1933 год


Уже к августу в ОКМО завода «Большевик» в Ленинграде под руководством Н.В.Барыкова был создан плавающий танк Т-33, а на заводе № 37, тогда еще в подмосковном Черкизове, под руководством Н.Н.Козырева изготовили танк Т-41. Осенью прошли их сравнительные испытания.

Плавающий танк Т-33 мало чем отличался от английского прототипа. Его корпус имел корытообразную форму и клепаную конструкцию. Во вращающейся башне, смещенной к левому борту и к корме, находился пулемет ДТ с боекомплектом 2140 патронов. Перед башней устанавливался волноотражательный щиток со смотровой щелью. Башня поворачивалась вручную, при помощи рукояток, приваренных изнутри. Двигатель «Форд-АА» мощностью 40 л.с. размещался вдоль правого борта; трансмиссия, включавшая в себя сцепление автомобильного типа, коробку передач и главную передачу с простым дифференциалом и колодочными тормозами, — в передней части машины. Конструкция ходовой части практически полностью была заимствована у танка Vickers Karden-Loyd.

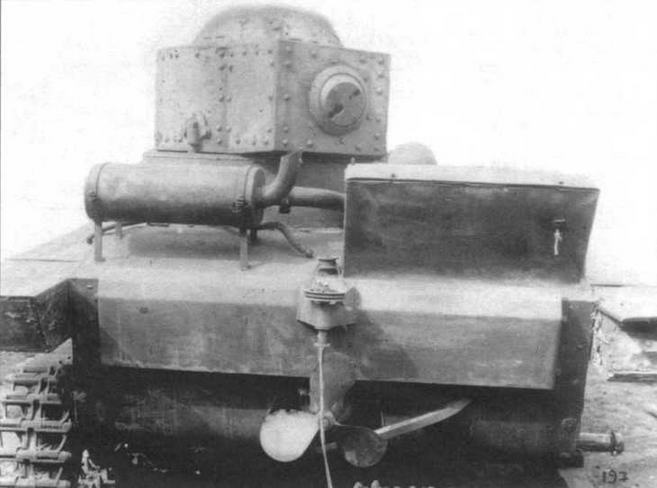

Движение на плаву обеспечивали трехлопастный гребной винт и установленный в его струе руль большой площади. Плавучесть танка повышалась за счет двух поплавков, крепившихся к надгусеничным полкам. Правда, они были изготовлены уже не из дорогостоящей бальзы, а заполнялись пробкой или сушеными водорослями.

При массе в 3 т танк развивал скорость на суше 45 км/ч, на плаву — 5 км/ч.

Плавающий танк Т-41 разработали в двух вариантах. Первый образец обладал большим запасом плавучести, но был слишком высок, имел нереверсивный винт и плохую управляемость на плаву, поскольку рули устанавливались не в потоке, а по бокам винта. На втором образце (возможно, переделанном из первого) эти недостатки частично устранили, однако вследствие неудачно выбранной формы корпуса и неправильного расположения центра тяжести при движении на плаву носовая часть танка зарывалась, а корма приподнималась.

При массе 3,2 т, идентичных с Т-33 силовой установке и ходовой части Т-41 на суше развивал скорость до 40 км/ч, а на воде — 4,5 км/ч.

Амфибии Красной Армии
Амфибии Красной Армии

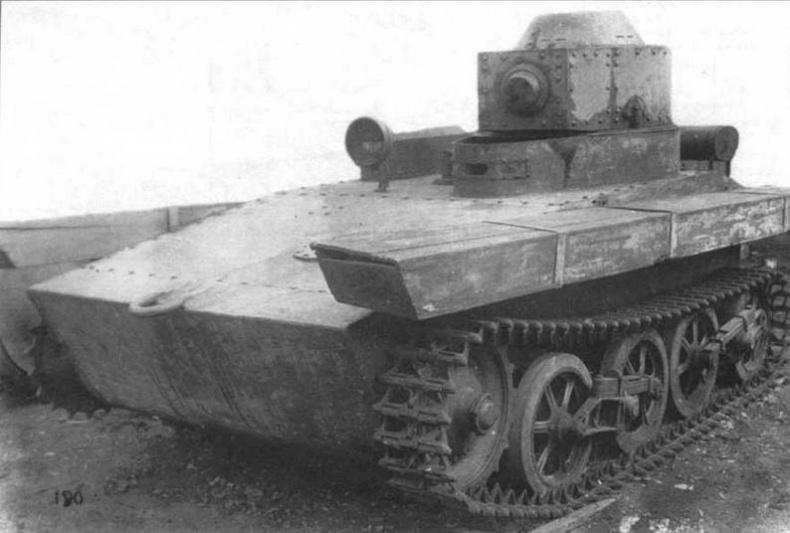

Легкий плавающий танк Т-33 на базе хранения опытных образцов на НИБТПолигоне в Кубинке. 1930-е годы. Большая часть элементов ходовой части по правому борту отсутствует

Амфибии Красной Армии

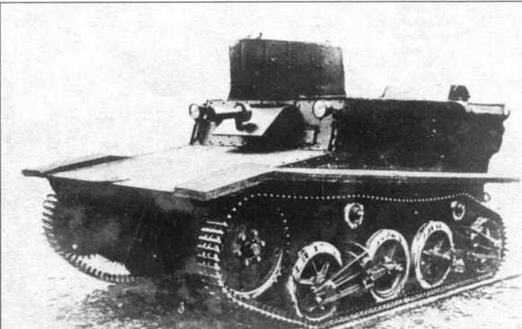

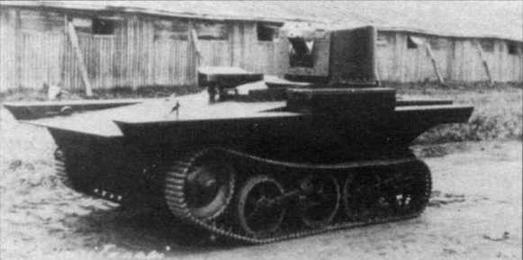

Плавающий танк Т-41


Особняком от Т-33 и Т-41, представлявших собой развитие, а отчасти и прямое копирование танка Carden-Loyd, стоял созданный в том же 1932 году колесно-гусеничный танк ПТ-1. Работы по нему начались двумя годами раньше, когда УММ РККА разработало тактико-техническое задание (ТТЗ) на средний плавающий танк с боевой массой, не превышающей 20 т, вооруженный 45-мм пушкой и тремя пулеметами, с экипажем из 6 человек, максимальной скоростью движения по шоссе 30 км/ч и броней, защищавшей от 37-мм снарядов на дистанции свыше 1000 м. В августе 1930-го ТТЗ направили на Ижорский завод и завод «Большевик» для технического заключения.

На основе этого техзадания в Техническом отделе ЭКУ ОГПУ разработали проект колесно-гусеничного плавающего танка ПТ-1 (ведущий конструктор — Н.А.Астров). К осени опытный образец танка ПТ-1 был готов.
