Увеличилась в объеме и башня — в ней была предусмотрена кормовая ниша, в которой размещалась радиостанция. Два люка, больших, чем прежде, размеров, облегчали посадку экипажа в танк. Для пушки и спаренного пулемета применялась новая литая маск-установка М44. Кронштейн зенитного пулемета сместили вперед, и теперь он располагался посередине правого борта башни. Защищенность обоих бортов повысили за счет размещения на них шпор-грунтозацепов для гусениц. Вместе с тем, отказались от гидропривода поворота башни, вернув ручной механизм. Однако теперь он стал дублированным — маховики поворота башни имелись и у наводчика, и у командира.

За счет увеличившегося забронированного объема боекомплект танка довели до 174 артвыстрелов и 7500 патронов.

Поскольку предполагалось, что большинство M3A3 будут отправлены в Северную Африку, их оборудовали противопылевыми крыльями британского образца.

Масса танка, по сравнению с M3А1, возросла на 2 т. Из-за этого пришлось изменить передаточное отношение коробки передач с 2,41:1 на 2,57:1. В остальном двигатель, трансмиссия и ходовая часть остались такими же, как у М3 и M3А1.

Производство M3A3 фирмой American Саг and Foundry формально началось в сентябре 1942-го. Но до конца года здесь собрали только несколько машин. К массовому выпуску приступили лишь в январе 1943 года, а завершили его в сентябре. За это время заводские цехи покинули 3427 танков M3A3. Причем изготавливался только вариант с бензиновым мотором.

В армию США поступило сравнительно небольшое количество танков M3A3, и использовались они в основном в учебных целях. Уже в апреле 1943-го этот танк был признан "ограниченно стандартным" (limited standard) и производился в основном для экспорта в рамках программы ленд-лиза, прежде всего, в Великобританию, где получил обозначение Stuart V.

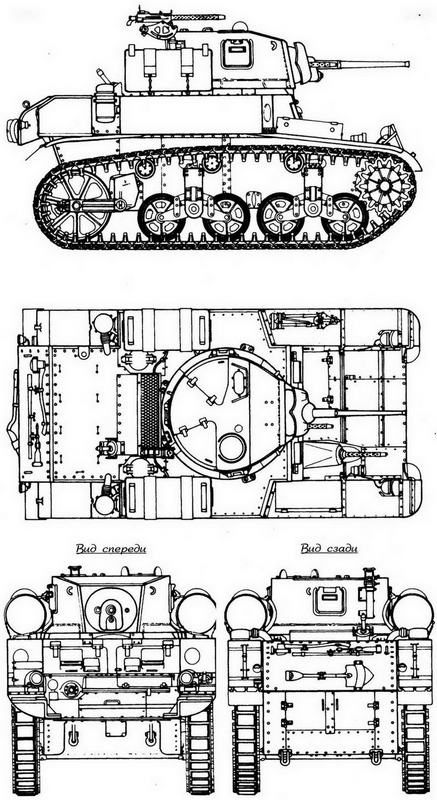

M3А1

М5 (Stuart VI)

После вступления США во Вторую мировую войну в производство вооружения и боевой техники включились фирмы, ранее в этом процессе не участвовавшие. Причем многие из них с довольно оригинальными проектами и разработками. Так, фирма Cadillac — подразделение концерна General Motors — предложила вариант установки в легком танке М3 двух V-образных 8-цилиндровых автомобильных двигателей Cadillac вместо штатного звездообразного авиамотора Continental. Предусматривалось и использование новой автомобильной автоматической коробки передач Cadillac Hydra-Matic.

Первоначальная реакция департамента вооружений на эту инициативу была негативной. Тогда в октябре 1941 года на свой страх и риск фирма переоборудовала серийный М3 (эта машина получила обозначение M3Е2) и отправила его в 800-км пробег со своего завода в Детройте до Абердинского полигона в штате Мэриленд. В результате танк был принят на вооружение под обозначением М4 (М4 Light Tank). Впрочем, этот индекс просуществовал недолго, да и танк серийно не производился.

В серию пошла совсем другая машина, со сварным корпусом, разработанным в соответствии с требованиями департамента вооружений. Полностью изменилась носовая часть, получившая сплошной наклонный лобовой лист (в отличие от M3A3 — без скул), с шаровой установкой курсового пулемета. Бортовые листы корпуса располагались вертикально. Башня и ходовая часть остались такими же, как у M3А1.

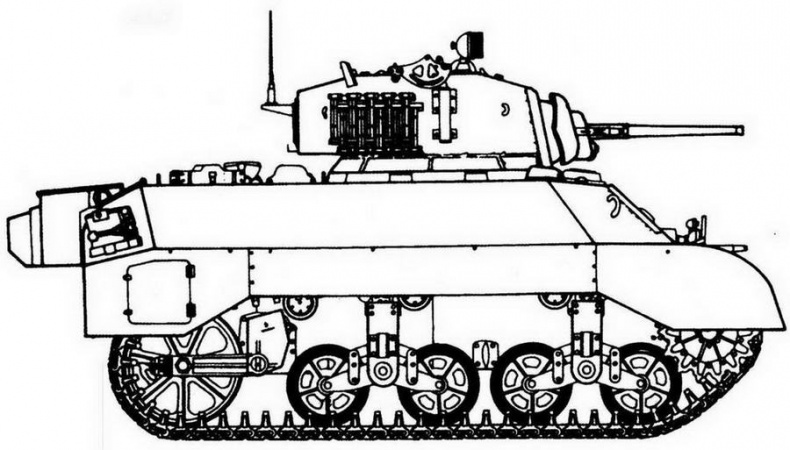

М3А3

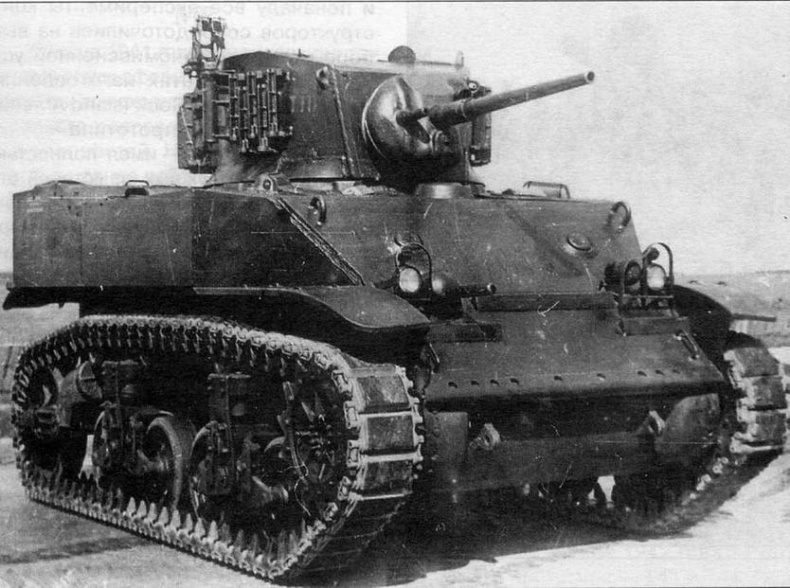

Легкий танк М5 во время испытаний в Великобритании. Март 1943 года

Основные изменения затронули двигатель и трансмиссию. На танке под некоторым углом к его оси были установлены два 8-цилиндровых V-образных карбюраторных двигателя жидкостного охлаждения Cadillac V-8 серии 42. Общая мощность силового блока составляла 220 л.с. при 4000 об/мин.

Крутящий момент от двигателей передавался через гидромуфты, автоматические коробки передач с гидравлическим управлением и карданные валы к двухступенчатому планетарному редуктору (демультипликатору), в котором соединялись потоки мощности от обоих двигателей. Далее крутящий момент через механизм поворота, которым служил двойной дифференциал, передавался на бортовые передачи.

Поскольку двигатели Cadillac занимали больший объем, чем Continental, высоту моторного отделения увеличили.

Новый танк получил индекс М5 (обозначение М4 решили не задействовать, чтобы не было путаницы со средним танком М4 [* Стремление американцев избежать путаницы весьма похвально, тем более, что в системе обозначений вооружения и боевой техники она была такая, что порой непонятно, как в ней разбирались сами американские военные. Каждый стандартизированный образец получал индекс М и порядковый номер. Причем для каждого типа или класса вооружения использовались свои порядковые номера, начиная с единицы. Поэтому обозначение М3 или M3А1, например, имели легкий танк, средний танк, разведывательный бронетранспортер, полугусеничный бронетранспортер, 75-мм танковая пушка, 90-мм танковая пушка, 75-мм гаубица, 37-мм противотанковая пушка, 11,43-мм пистолет- пулемет - и так почти до бесконечности.]). Первая серийная машина покинула цехи завода в Детройте в конце марта 1942 года. В июле к производству танка присоединились завод фирмы Cadillac в Калифорнии и концерн Massey Harris в штате Висконсин, специализировавшийся ранее на производстве тягачей. До декабря 1942 года было изготовлено 2074 танка М5.

М5А1 (Stuart VI)

В ноябре 1942 года на М5 установили башню от M3A3 и получили последнюю модификацию этого семейства легких танков. В отличие от М5, на этой модели фальшборты входили уже в стандартную комплектацию. В днище корпуса появился запасной люк, а в башне — дополнительный прибор наблюдения. Командир танка получил в свое распоряжение второй механизм поворота, а также возможность управлять вращением башни независимо от наводчика. Характерной деталью М5А1 поздних выпусков стали броневое прикрытие зенитно-пулеметной установки и объемистый ящик для снаряжения на корме корпуса. Кроме того, в ходовой части стали применяться штампованные опорные катки.

М5А1 производились фирмами Cadillac и American Car and Foundry (последняя с сентября 1943 года); к июню 1944 года было выпущено 6810 танков. В итоге модификация М5А1 стала самой массовой.

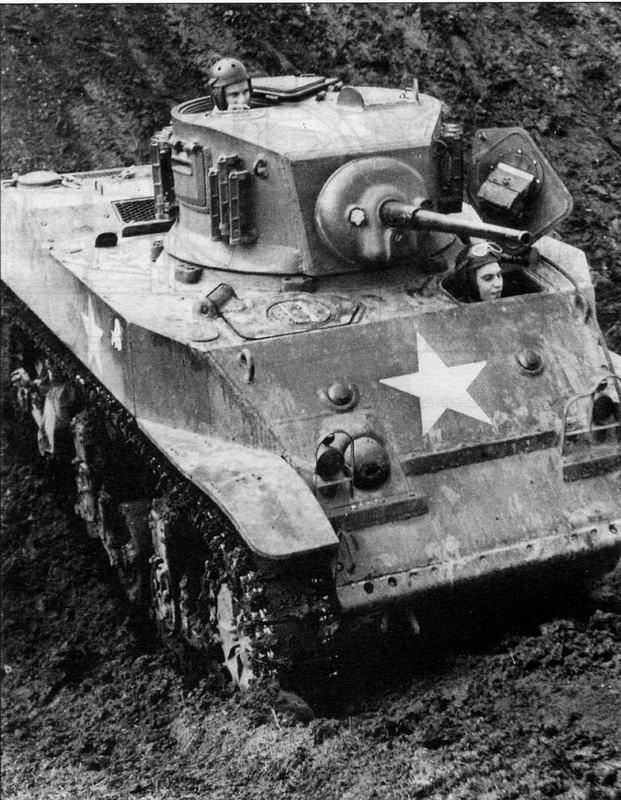

Легкий танк М5А1 раннего выпуска. НИБТПолигон, Кубинка, 1946 год

М5А1 позднего выпуска (с крыльями и штампованными опорными катками)

М7

Уже на момент создания легкого танка М3 американские военные сознавали, что эта машина, базировавшаяся на конструкциях середины 1930-х годов, имела крайне ограниченные возможности по модернизации. Поэтому уже в конце 1940 года, когда полным ходом шла подготовка к серийному производству М3, в США начались проектные работы над новым легким танком. В январе 1941-го Военный департамент выдвинул тактико-технические требования к этой машине: масса около 14 т, 37-мм пушка и бронезащита до 38 мм. Эти параметры мало чем отличались от таковых у М3, и поначалу все эксперименты конструкторов сосредоточились на выборе моторно-трансмиссионной установки и вариантах изготовления корпуса и башни. Rock Island Arsenal изготовил четыре прототипа.
