Корпус и башня танка изнутри были облицованы изоляционным материалом Celotex толщиной 12 мм, который, в свою очередь, закрывался стальными листами толщиной 0,8 мм.

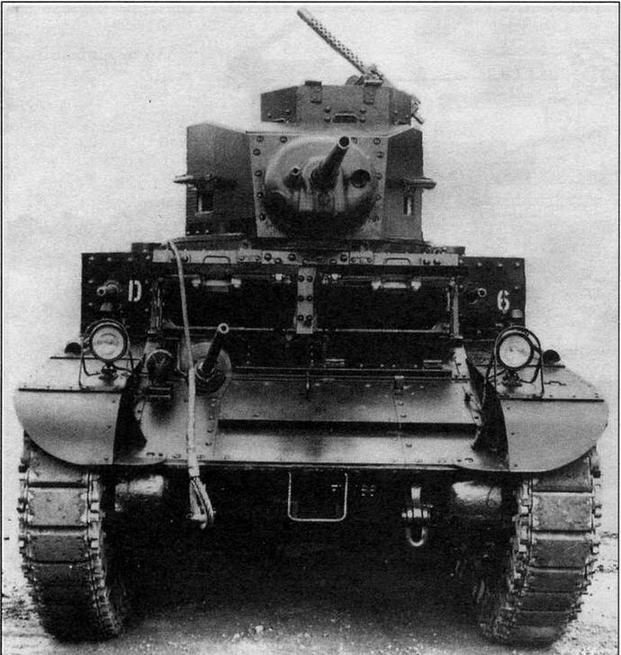

Легкий танк М3. На виде спереди видны открытые крышки смотровых лючков в стенках башни

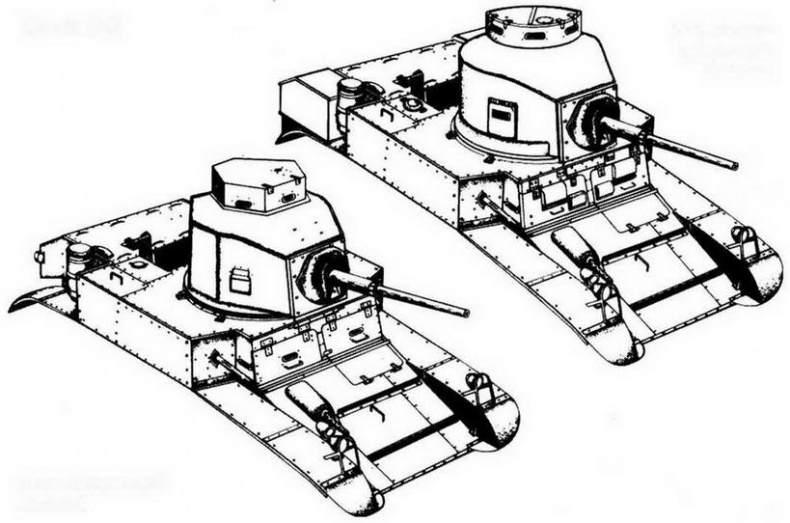

Танки М3 с восьмигранной башней и с "подковообразной" башней

Довольно комфортабельно оборудовались лишь места механика-водителя и его помощника, по совместительству выполнявшего обязанности стрелка из курсового пулемета. Их сиденья имели спинки, регулировались по высоте и даже оснащались ремнями безопасности! Поскольку у башни М3 не было вращающегося полика, наводчик и заряжающий (он же командир танка) обходились без сидений. В походе они размещались на ящиках с боекомплектом 37-мм снарядов, крышки которых имели мягкие подушки, а в бою обслуживали орудие стоя.

Несмотря на сравнительно небольшие размеры, машина несла довольно мощное вооружение. В башне в маск-установке М22 была установлена 37-мм пушка Мб (на машинах ранних выпусков — М5) и спаренный с ней 7,62-мм пулемет Browning М1919А4. Длина ствола орудия составляла 53,5 калибра, начальная скорость бронебойного снаряда — 884 м/с. На дистанции 500 ярдов (457 м) бронебойный снаряд пробивал гомогенную броню толщиной 53 мм, расположенную под углом 30° к вертикали, на дистанции 1000 ярдов (914 м) — 46 мм и на дистанции 1500 ярдов (1372 м) — 40 мм. Вертикальное наведение осуществлялось вручную с помощью секторного механизма в диапазоне от — 10° до +20°. Грубое горизонтальное наведение производилось также вручную, причем маховик находился у места заряжающего. После поворота башни в необходимом направлении точно навести орудие в цель мог наводчик с помощью плечевого упора в диапазоне до 10° на сторону. Прицел — телескопический М5А1.

Еще один 7,62-мм пулемет был смонтирован в шаровой установке верхнего лобового листа корпуса. Огонь из него вел помощник механика-водителя. Еще два "браунинга" располагались в бортовых спонсонах. Шаровые установки этих пулеметов и их станки допускали незначительную ручную регулировку в вертикальной и горизонтальной плоскостях. Спуск пулеметов осуществлялся с места механика-водителя с помощью тросов в боуденовской оболочке, наведение — поворотом корпуса танка. Наконец, пятый пулемет Browning М1919А4, предназначенный для стрельбы по воздушным целям, был смонтирован на специальном кронштейне М20, закрепленном на борту башни за командирской башенкой.

Боекомплект состоял из 103 артвыстрелов и 8270 патронов к пулеметам.

В качестве вспомогательного вооружения экипажа в танке укладывался пистолет-пулемет М1 Thompson калибра 11,43 мм с боекомплектом в 500 патронов и 12 ручных гранат.

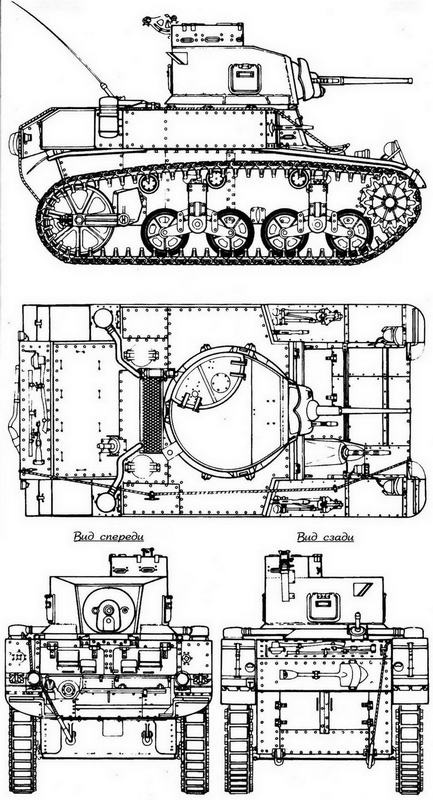

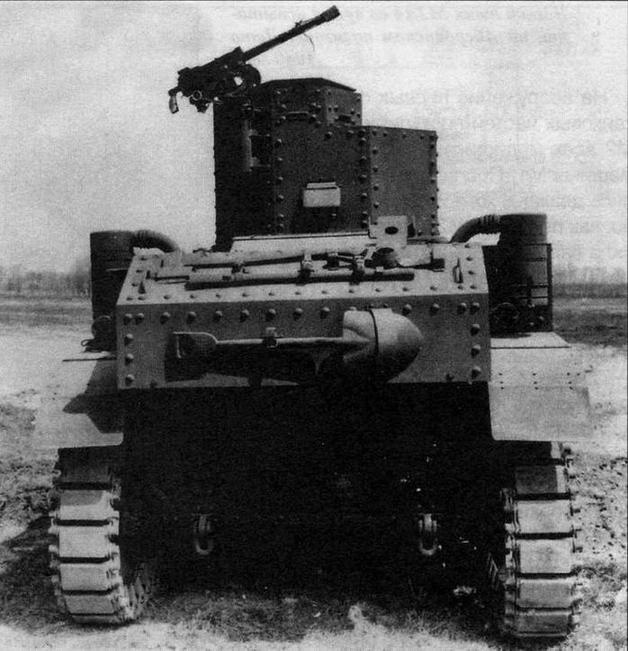

М3 (diesel)

Характеристики 37-мм снарядов

Марка	М51	М74	М63	М2
Тип*	ББиБН	БТ	0Ф	картечь**
Масса снаряда, кг 0,87	0,87	0,73	0,88
Начальная скорость, м/с	884	884	793	762
Дальность выстрела, м	11 750	7973	8687	182

*ББиБН — бронебойный с бронебойным и баллистическим наконечниками; БТ — бронебойнотрассирующий; ОФ — осколочно-фугасный;

** заряд состоял из 122 стальных шариков.

На танке устанавливался 7-цилиндровый звездообразный карбюраторный авиационный двигатель воздушного охлаждения Continental W670-9A мощностью 250 л.с. при 2400 об/мин. Рабочий объем двигателя 9832 см³. Диаметр цилиндра 130,2 мм. Ход поршня 117,5 мм. Степень сжатия 6,1. Масса двигателя 325,6 кг.

В качестве топлива использовался авиационный бензин с октановым числом не ниже 92. В случае крайней необходимости мог использоваться и другой бензин, но с октановым числом не ниже 82.

В танке имелись два бака для горючего емкостью 102 л каждый, размещавшиеся по обеим сторонам двигателя. Подача топлива — принудительная, топливный насос "Ивенс" В91146 или В9151. Карбюратор — Bendix-Stromberg NA-R6B.

Система смазки — циркуляционная, под давлением, с "сухим" картером.

Система охлаждения — воздушная, при помощи 12-лопастного вентилятора, представлявшего собой цельную алюминиевую отливку, закрепленную на маховике, насаженном на шлицованный конец коленчатого вала, обращенный к передней части танка.

Для очистки воздуха, поступавшего в цилиндры двигателя, служили два воздухоочистителя масляного типа Handy Perfection модели Т-8. Они не требовали особого ухода, за исключением периодической замены масла, производившейся после 25 ч нормальной работы двигателя или после 8 ч работы в сильно запыленной атмосфере.

Пуск двигателя осуществлялся электростартером инерционного типа. Система зажигания — двойная, обеспечивалась двумя магнето типа Scintilla модели MN 7DFA или VMN 7DFA, которые имели автоматическое опережение зажигания и полную радиоэкранировку.

В конце 1941 —начале 1942 года в связи с нехваткой стандартных бензиновых авиамоторов Continental часть танков выпустили с 9-цилиндровым звездообразным дизельным двигателем воздушного охлаждения Guiberson Т-1020-4 мощностью 265 л.с. при 2250 об/мин. Масса двигателя составляла 328,9 кг. По своей конструкции и способу установки в танке он был в значительной степени аналогичен двигателю Continental, за исключением узлов, характерных только для дизеля. Внешне танки, оснащенные дизелем, можно было опознать по воздухоочистителям фирмы "Вортекс", присоединявшихся к воздуховсасывающим патрубкам двигателя более длинными, чем у карбюраторного мотора, гибкими трубопроводами. Эти машины обычно обозначались M3(diesel) и широкого распространения в американской армии не получили. Англичане присвоили им название Stuart II.
