Sd.Kfz.2/1 — Sd.Kfz.2 с оборудованием для перевозки полевого кабеля.

Sd.Kfz.2/2 — Sd.Kfz.2 с оборудованием для перевозки тяжелого полевого кабеля.

Разработанный в качестве легкого тягача для горнострелковых войск полугусеничный мотоцикл NSU быстро нашел применение во всех видах вооруженных сил Германии, где использовался для буксировки легких горных и зенитных пушек, минометов, катушек с телефонным кабелем и различного рода прицепов. Благодаря высокой проходимости по пересеченной местности, способности двигаться по традиционно плохим дорогам России, этот полугусеничный мотоцикл стал весьма популярным у солдат Восточного фронта.

В послевоенные годы машина долгое время использовалась в сельском и лесном хозяйстве и в почтовой службе в горной местности.

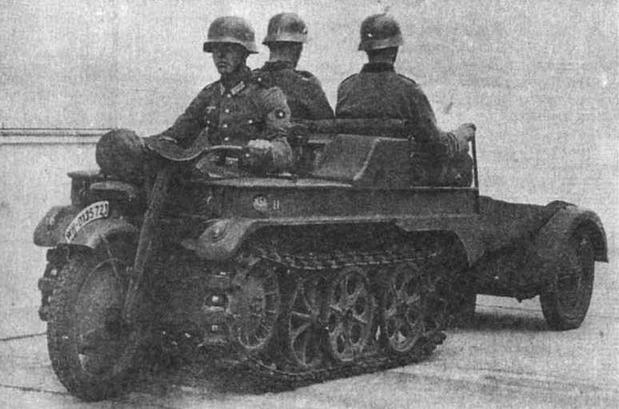

Полугусеничный мотоцикл NSU (Sd.Kfz.2)

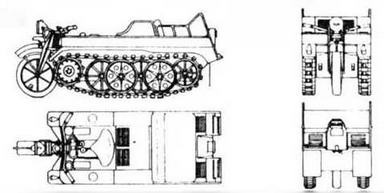

Sd.Kfz.2

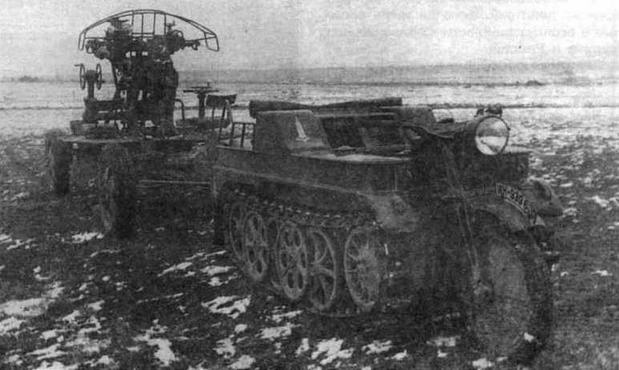

Полугусеничный мотоцикл с зенитной пушкой на буксире

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОЛУГУСЕНИЧНОГО МОТОЦИКЛА Sd.Kfz.2

БОЕВАЯ МАССА, т: 1,435.

ГРУЗОПОДЪЕМНОСТЬ, т: 0,35.

ТЯГОВОЕ УСИЛИЕ, т: 0,325.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 3000, ширина — 1000, высота —1030, дорожный просвет —230.

ДВИГАТЕЛЬ: Opel Olympia, 4-цилиндровый, карбюраторный, четырехтактный, рядный, жидкостного охлаждения; мощность 36 л.с. (26,5 кВт) при 3400 об/мин; рабочий объем 1478 см³.

ТРАНСМИССИЯ: сухое однодисковое сцепление, трехскоростная коробка передач, демультипликатор, двойной дифференциал.

ХОДОВАЯ ЧАСТЬ: переднее управляемое колесо в вилке мотоциклетного типа, подвеска пружинная, размер шины 3.50-19; гусеничный движитель каждого борта состоит из пяти сдвоенных обрезиненных опорных катков, ведущего колеса переднего расположения (зацепление гребневое), подвеска индивидуальная торсионная, в каждой гусенице 40 траков с резиновыми подушками шириной 160 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 61,5.

ЗАПАС ХОДА, км: 260.

Leichter Zugkraftwagen 1t Typ 1)7 (Sd.Kfz.10)

Разрабатывался c 1934 года В 1937 году началось производство машин 6-й серии le.Zgkw. 1t Typ D6 (легкий 1-тонный тягач типа D6). Массовое производство последней модели — le.Zgkw. It Typ D7 — началось в 1939 году и продолжалось до 1944 года на заводах фирм Demag, Adler, Büssing-NAG, Phänomen и Saurer. Изготовлено 14 698 тягачей (кроме того. 7326 шасси использовано для изготовления бронетранспортеров типа Sd.Kfz.250).

Серийные модификации:

Sd.Kfz. 10 — базовая модель. Ходовая часть полугусеничного типа. Открытый сверху (предусматривалась установка брезентового тента) небронированный кузов вмещал только артиллерийский расчет.

Sd.Kfz. 10/1 — leichter Gasspurkraftwagen — машина химической разведки.

Sd.Kfz.10/2 — leichter Entgiftungskraftwagen — дегазационная машина.

Sd.Kfz.10/3 — leichter Spruhkraftwagen — машина для распыления отравляющих веществ.

Sd.Kfz.10/4 — leichter Selbstfahrlafette (2 cm Flak 30)—20-мм автоматическая пушка Flak 30 за штатным щитом в кузове тягача (на машинах первых серий щит отсутствовал). Боекомплект 260 выстрелов. Боевая масса 5,5 т, экипаж 7 человек.

Sd.Kfz. 10/5 — 20-мм автоматическая зенитная пушка Flak 38. Боекомплект 280 выстрелов. Часть машин имела броневое прикрытие кабины и двигателя. Изготовлено 610 единиц Sd.Kfz. 10/4 и Sd. Kfz. 10/5.

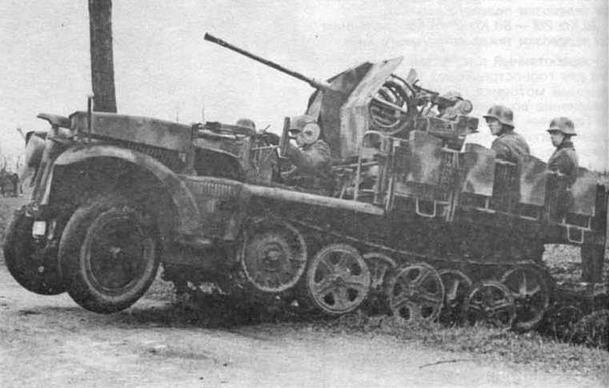

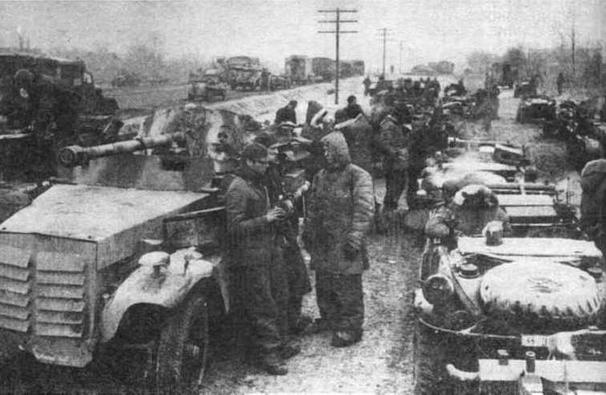

Вверху — зенитная самоходная установка Sd.Kfz.10/4. Внизу — легкобронировванная самоходная установка с 50-мм противотанковой пушкой на шасси 1-тонного тягача Sd.Kfz.10. Восточный фронт, район Коростеня, декабрь 1943 года

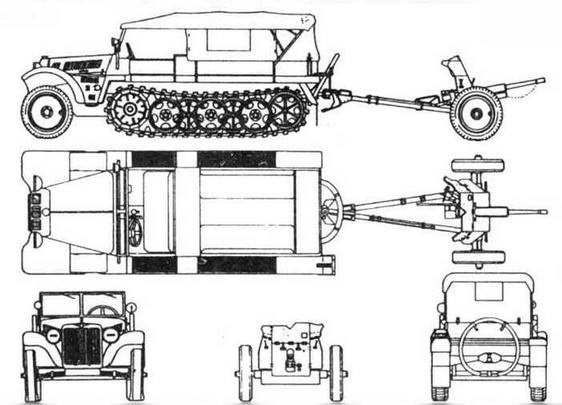

Sd.Kfz.10

Артиллерийский тягач Sd.Kfz. 10 использовался для буксировки 37-мм противотанковых пушек Рак 35/36, 50-мм Рак 38, 75-мм легких пехотных орудий lelG 18, 150-мм тяжелых пехотных sIG 33 и 210-мм реактивных пусковых установок (так называемых "шестиствольных минометов") Nebelwerfer 42. Тягачи использовались на всех театрах военных действий, включая такие сложные в эксплуатационном отношении, как Африка и Россия.

Зенитные самоходные установки состояли на вооружении Вермахта и Люфтваффе.

На 1 марта 1945 года в строю оставалось 2255 тягачей.

Во фронтовых условиях силами воинских частей некоторое количество машин было оборудовано под установку 37-мм противотанковых пушек Рак 35/36 и 50-мм Рак 38.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЯГАЧА Sd.Kfz.10

БОЕВАЯ МАССА, т: 3,4.

ГРУЗОПОДЪЕМНОСТЬ, т: 1,5.

ТЯГОВОЕ УСИЛИЕ, т: 1.

ЭКИПАЖ, чел.: 8.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —4750, ширина —

1840, высота — 1620, клиренс — 325.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у бронетранспортера Sd.Kfz.250.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 65.

ЗАПАС ХОДА, км: 275.

Leichter Zugkraftwagen 3t Тур HLkl 6 (Sd.Kfz.11)

Разрабатывался с 1933 года фирмой Hansa-Lloyd-Goliath. Серийно выпускался c 1936 (Typ HLkl 5) по 1944 год фирмами Hanomag, Adler, Skoda и Wanderer. Изготовлено 9028 тягачей (кроме того, 15 252 шасси использованы для производства бронетранспортеров типа 5d.Kfz.251).

Серийные модификации:

Sd.Kfz.11 — основной серийный вариант. Аналогичен по конструкции Sd.Kfz.10. В средней части кузова за водительской кабиной в специальном отсеке размещался боекомплект буксируемой артсистемы.

Sd. Kfz. 11/1 — Nebelkraftwagen — малина для постановки дымовой завесы I перевозки боеприпасов к установкам Hebelwerfer.

Sd.Kfz.11/2 — дегазационная машина.

Sd.Kfz.11/3 — mittlerer Spruhkraftwagen — машина для распыления отравляющих веществ.
