В боковых стенках башни с каждой стороны находилось по одному отверстию для стрельбы из личного оружия, которые закрывались броневыми заглушками и щеколдами. У танков ранних выпусков с пушкой Д-5Т над этими отверстиями имелись смотровые щели, у машин выпуска 1944—1945 годов сохранилась смотровая щель только в правом борту башни, у места заряжающего. У Т-34-85 послевоенного производства смотровых щелей в башне не было.

В крыше башни с левой стороны устанавливалась литая командирская башенка цилиндрической формы. Для кругового наблюдения в стенках башенки были прорезаны пять смотровых щелей, закрывавшихся защитными стеклами. Во вращавшейся на шариковой опоре крыше башенки имелся люк, с двухстворчатой крышкой и с отверстием для смотрового прибора в одной из створок.

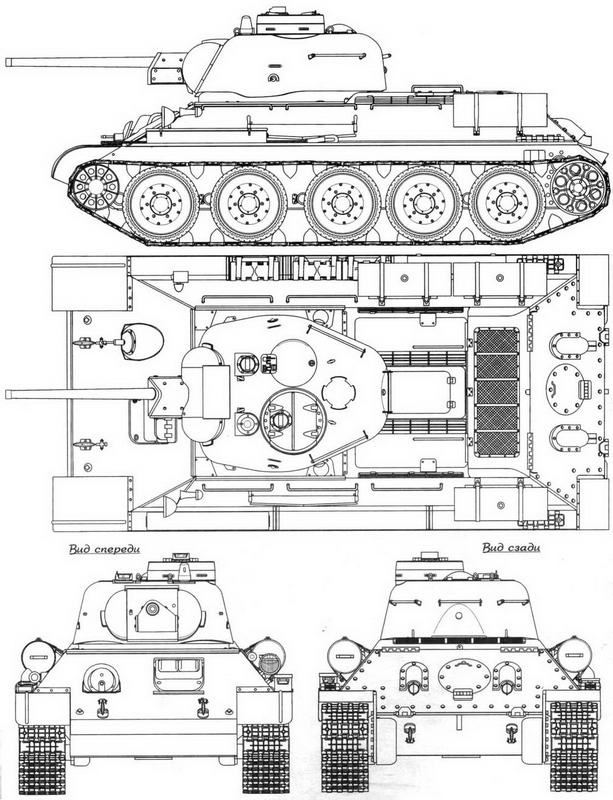

Т-34 выпуска 1943 года, Челябинский Кировский завод

У танков выпуска 1945—1946 годов с башенкой с одностворчатой крышкой смотровой прибор устанавливался в неоткидывавшейся части крыши башенки.

Справа от башенки располагался круглый люк заряжающего, закрывавшийся крышкой. Кроме того, в крыше башни имелись два отверстия для установки приборов наблюдения МК-4 наводчика и заряжающего и два вентиляционных люка, закрытых приваренными к крыше броневыми колпаками, под которыми устанавливались вентиляторы боевого отделения.

Башни всех вариантов приводились во вращение электрическим поворотным механизмом или вручную. При работе электропривода максимальная скорость поворота башни достигала 4,2 об/мин.

ВООРУЖЕНИЕ. На танках Т-34 ранних выпусков устанавливалась 76-мм пушка обр. 1938/39 г. Л-11 с длиной ствола 30,5 калибра и начальной скоростью бронебойного снаряда — 612 м/с. Вертикальная наводка — от — 5° до +25°. Практическая скорострельность в условиях танка — 1—2 выстр./мин. Пушка имела вертикальный клиновой полуавтоматический затвор с устройством для отключения полуавтоматики, так как в предвоенные годы руководство ГАБТУ считало, что полуавтоматики в танковых пушках быть не должно (из-за загазованности боевого отделения). Особенностью пушки Л-11 являлись оригинальные противооткатные устройства, в которых жидкость компрессора непосредственно контактировала с воздухом накатника.

С марта 1941 года на Т-34 устанавливалась 76-мм пушка обр. 1940 г. Ф-34 с длиной ствола 41,5 калибра. Масса пушки 1155 кг. Предельная длина отката 390 мм, вертикальная наводка от — 5°30' до +26°48'. Затвор клиновой, с полуавтоматикой механического копирного типа. Противооткатные устройства пушки состояли из гидравлических тормоза отката и накатника и располагались под стволом. Выстрел из пушки производился с помощью ножного и ручного механических спусков.

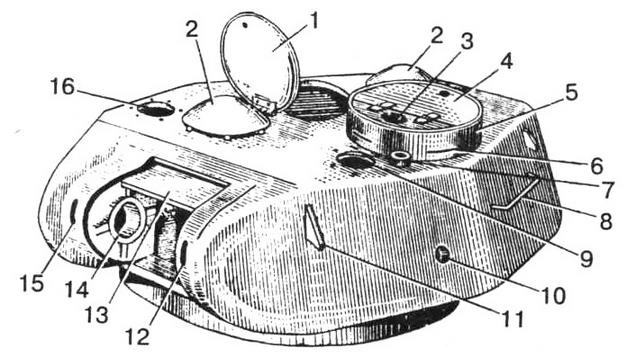

Башня танка послевоенного выпуска завода "Красное Сормово":

1 — крышка люка заряжающего; 2 — колпаки над вентиляторами: 3 — отверстие для установки прибора наблюдения командира: 4 — крышка люка командирской башенки: 5 — командирская башенка: 6 — смотровая щель; 7 — стакан антенного ввода; 8 — поручень; 9 — отверстие для установки прибора наблюдения наводчика; 10 — отверстие для стрельбы из личного оружия; 11 —рым; 12 — амбразура прицела; 13 — козырек; 14 — цапфенный прилив; 15 — амбразура пулемета; 16 — отверстие для установки прибора наблюдения заряжающего

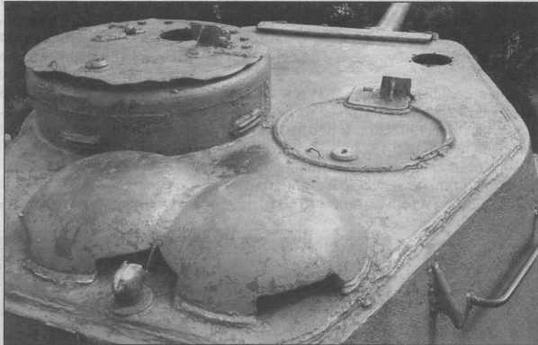

Расположение вентиляторов на крыше башни танка Т-34-85 выпуска военных лет

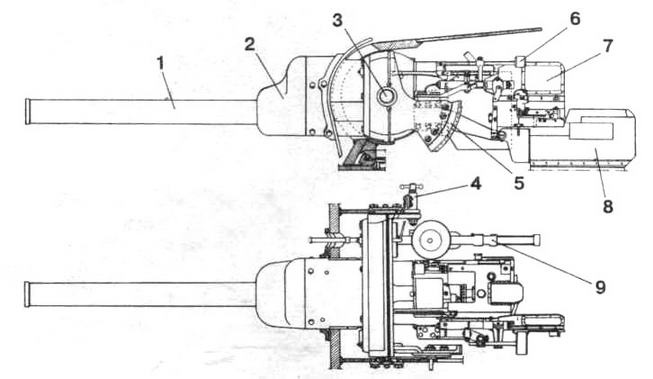

Пушка Л-11:

1 — ствол; 2 — маск-установка; 3 — цапфа; 4 — стопор походного положения пушки; 5 — зубчатый сектор; 6 — налобник прицела; 7 — подушка; 8 — гильзо-, улавливатель; 9 — пулемет ДТ

Пушка Ф-34 дважды модернизировалась. В ходе первого усовершенствования были изменены затвор и полуавтоматика с копирным устройством, спусковые механизмы, упразднены компенсатор в тормозе отката, предохранитель для запирания затвора по- походному и скоба с буфером. При второй — вместо ствола со свободной трубой установили ствол-моноблок с казенником, соединявшимся с трубой с помощью муфты.

На танках Т-34-85 ранних выпусков устанавливалась 85-мм пушка Д-5Т (или Д-5-Т85) с длиной ствола 51,6 калибра. Масса пушки 1530 кг. Предельная длина отката 320 мм. Пушка имела клиновой затвор, аналогичный по устройству затвору пушки Ф-34, и полуавтоматику копирного типа. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались над стволом: с правой стороны — накатник, с левой — тормоз отката.

С марта 1944 года на танк Т-34-85 устанавливалась 85-мм пушка С-53 (а затем ЗИС-С-53) обр. 1944 года с длиной ствола 54,6 калибра. Масса качающейся части пушки без бронировки 1150 кг. Предельная длина отката 330 мм. Вертикальная наводка от — 5° до +22°. Затвор пушки — вертикально-клиновой с полуавтоматикой копирного типа. Спусковой механизм пушки состоял из электрического и механического (ручного) спусков. Рычаг электроспуска располагался на рукоятке маховика подъемного механизма, а рычаг ручного спуска — на левом щите ограждения пушки.

Танк вооружался двумя 7,62-мм пулеметами ДТ, один из них был спарен с пушкой, другой смонтирован в шаровой установке в лобовом листе корпуса.

Для ведения стрельбы из пушки Л-11 применялись телескопический прицел ТОД-6 и перископический панорамный прицел ПТ-6; для стрельбы из пушки Ф-34 — телескопический прицел ТОД-7 и перископический панорамный прицел ПТ-7, впоследствии замененные на телескопический прицел ТМФД-7 и перископический панорамный прицел ПТ-4-7. На части танков помимо штатного перископического прицела устанавливалась командирская панорама ПТ-К.

Для ведения огня с закрытых позиций с 1943 года пушка Ф-34 выпускалась с боковым уровнем, укрепленным на люльке.

Для стрельбы прямой наводкой из пушки Д-5Т использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушек С-53 и ЗИС-С-53 — телескопический прицел ТШ-16. Для стрельбы с закрытых позиций — боковой уровень и башенный угломер.

Для стрельбы из пушек Л-11 и Ф-34 применялись унитарные патроны от дивизионных пушек обр. 1902/30 г. и обр.1939 г. и от полковой пушки обр. 1927 г.;

— с осколочно-фугасной дальнобойной гранатой (стальной ОФ-350 и сталистого чугуна ОФ-350А) и взрывателем КТМ-1;

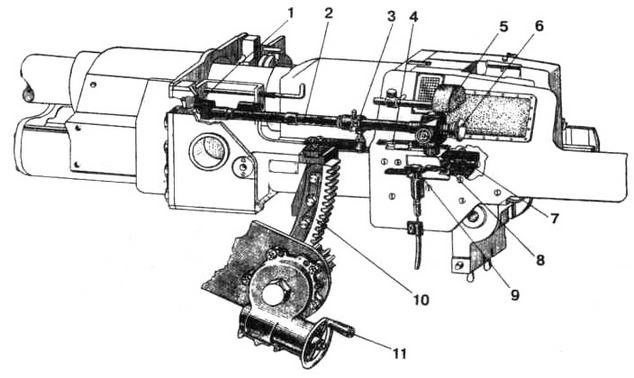

Качающаяся часть пушки Ф-34 с телескопическим прицелом:

1 — чашечка; 2 — прицеп; 3 — державки телескопа; 4 — линейка указателя отката; 5 — лобовой упор; 6 — наглазник; 7 — маховичок боковых поправок; 8 — маховичок углов прицеливания; 9 — рычаг спуска; 10 — сектор подъемного механизма; 11 —ручка маховичка
