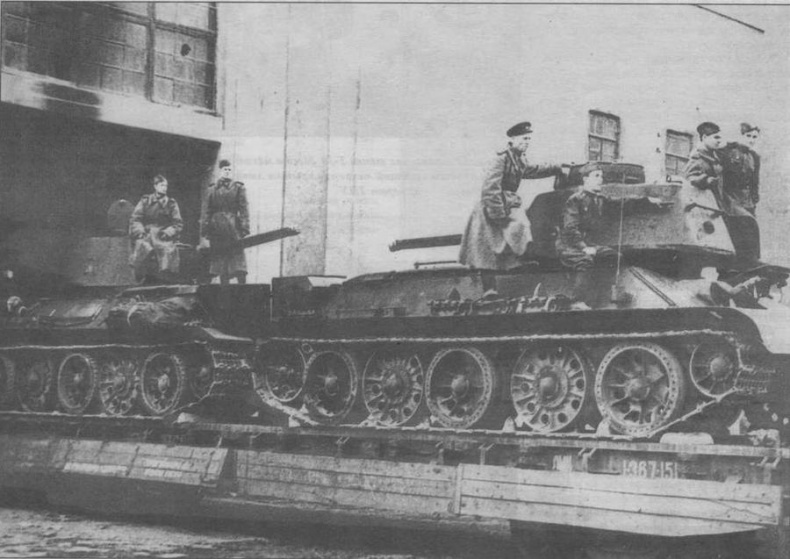

Эшелон с танками покидает Уралмашзавод, 1943 год. Хорошо видно сочетание через один литых обрезиненных и необрезиненных опорных катков

Танк Т-34 имел классическую компоновку с кормовым расположением трансмиссии. Внутри корпус танка делился на четыре отделения: управления, боевое, моторное и трансмиссионное.

Отделение управления находилось в носовой части танка. В нем размещались сиденья водителя и стрелка-радиста, органы управления, контрольные приборы, пулемет ДТ в шаровой установке, часть боекомплекта, радиостанция (первоначально устанавливалась не на всех танках), приборы наблюдения, два баллона со сжатым воздухом для запасного пуска двигателя, запасные части, инструмент и принадлежности.

Боевое отделение находилось в средней части машины. В нем размещались сиденья командира танка (он же наводчик) и башенного стрелка (он же заряжающий). Над боевым отделением на шариковой опоре устанавливалась башня, в которой размещались вооружение, часть боекомплекта и приборы наблюдения. В крыше башни имелся люк (позже два люка) для посадки экипажа.

Моторное отделение располагалось за боевым в средней части танка и отделялось от него сплошной разборной перегородкой с люками, закрытыми съемными крышками. В моторном отделении были установлены двигатель, два водяных радиатора, два масляных бака-радиатора, четыре аккумуляторных батареи. Двигатель располагался носком в сторону кормы; радиаторы — по обеим сторонам двигателя, параллельно продольной оси танка.

Трансмиссионное отделение находилось в кормовой части танка. В нем размещались главный фрикцион с центробежным вентилятором, коробка перемены передач, бортовые фрикционы с тормозами, электростартер, бортовые передачи и два топливных бака.

По своей компоновке, расположению основных узлов и агрегатов танк Т-34-85 в основном был идентичен Т-34. Главные отличия были сосредоточены в боевом отделении из-за совершенно другой конструкции башни. В последней размещались три члена экипажа — командир танка, наводчик и заряжающий. Радиостанция находилась в башне (за исключением танков ранних выпусков). Основная часть боекомплекта размещалась в боевом отделении на днище и около бортов.

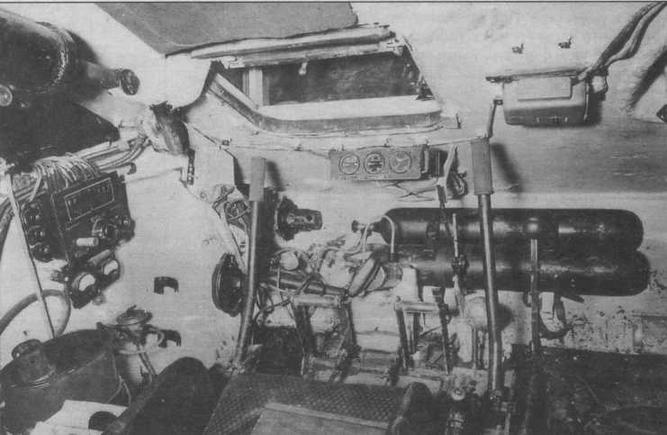

Отделение управления танка Т-34. Место механика-водителя. Черный цилиндр слева вверху— уравновешивающий механизм крышки люка. Справа от люка, над баллонами со сжатым воздухом — аппарат ТПУ

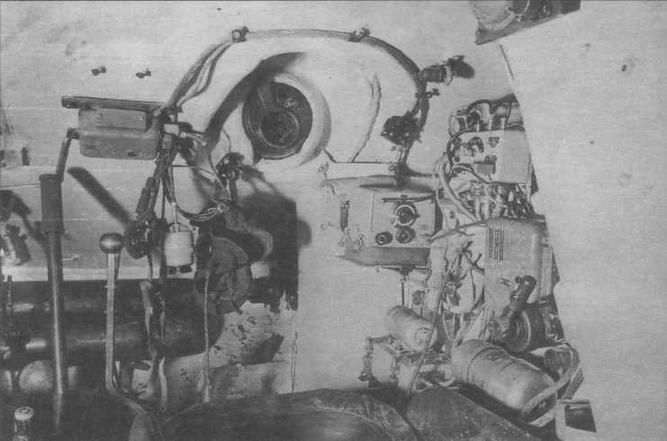

Отделение управления танка Т-34. Место стрепка-радиста. Вверху в центре — шаровая установка курсового пулемета. Справа — радиостанция

Компоновка силового отделения отличалась расположением масляного радиатора на одном из водяных радиаторов, а трансмиссионного— размещением в нем двух воздухоочистителей.

КОРПУС танка представлял собой жесткую броневую коробку с продолговатой закругленной носовой частью и кормой. Он сваривался из катаных листов гомогенной брони МЗ-2 (И8-С). Для увеличения снарядостойкости верхняя часть обоих бортов делалась наклонной. Основные части корпуса — днище, носовая часть, борта, корма, крыша и поперечные перегородки.

Днище — основной скрепляющий элемент корпуса — состояло из передней и задней частей, соединенных встык сварным швом. Соединение усиливалось стальной балкой Т-образного сечения, являвшейся нижней частью каркаса моторной перегородки. Балка приваривалась и приклепывалась к днищу по обе стороны стыка. Толщина днища в передней части была больше, чем в задней. В днище имелись: три люка, закрывавшиеся броневыми крышками; шесть отверстий с пробками и восемь вырезов — по четыре с каждого борта. В передней части днища возле сиденья стрелка-радиста имелся люк овальной формы для аварийного выхода экипажа из танка.

В моторном отделении на днище была укреплена подмоторная установка, состоявшая из двух поперечных кронштейнов, к которым 36 болтами привинчивались две параллельные рамы. На этих рамах устанавливался двигатель.

Носовая часть корпуса состояла из передней балки, трех броневых листов, крышки люка водителя и броневого колпака пулемета.

Верхний лобовой лист корпуса имел в нижней части форму прямоугольника, в верхней — форму трапеции и приваривался встык к передней балке, бортовым листам, подкрылкам и подбашенному листу. На бронекорпусах, изготовленных Сталинградской судоверфью (завод № 264) в 1942 году и заводом "Красное Сормово" в 1942 и 1943 годах, верхний лобовой лист приваривался к бортовым листам с соединением в шип.

В листе имелись выштамповка над головой водителя, отверстие и петли для крепления крышки люка и два основания для зеркальных перископических смотровых приборов. Приборы располагались под углом 60° к продольной оси танка. В верхней части крышки люка имелось основание для центрального зеркального перископического смотрового прибора.

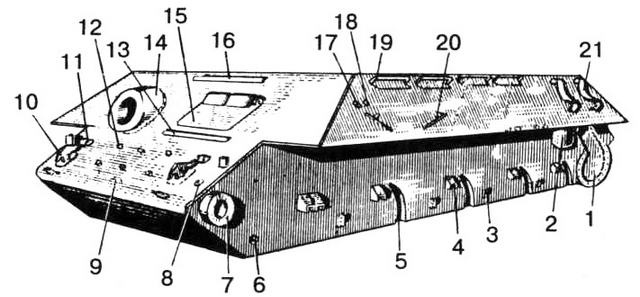

Корпус танка:

1 — картер бортовой передачи; 2 — отбойный кулак пальцев гусеницы; 3 — стойка ограничителя балансира; 4 — кронштейн упора балансира; 5 — вырез для цапфы балансира; 6 — отверстие для оси балансира; 7 — кронштейн кривошипа направляющего колеса; 8 — броневая пробка над хвостовиком червяка механизма натяжения гусеницы; 9 — балка носовой части корпуса; 10 — буксирный крюк; 11 — защелка буксирного крюка; 12 — бонки для крепления запасных траков; 13,16 — защитные планки; 14 — броневая защита пулемета; 15 — крышка люка механика-водителя; 17 — кронштейн фары; 18 — кронштейн сигнала; 19 — поручень; 20 — кронштейн пилы; 21 — кронштейн наружного топливного бака

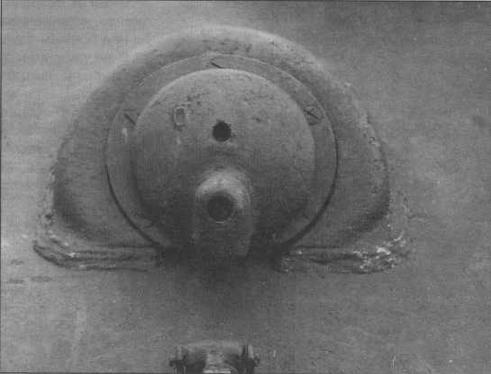

Броневая маска шаровой установки курсового пулемета

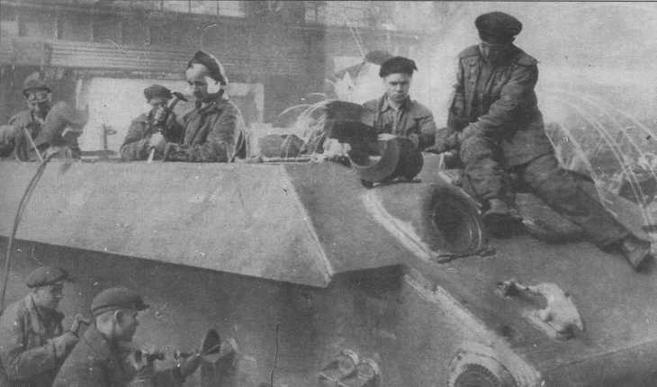

Зачистка сварных швов на корпусе танка Т-34

С начала 1942 года появился люк механика-водителя более простой формы с двумя призменными смотровыми приборами, заимствованный у танка А-43. Для защиты от пуль и осколков снарядов призмы закрывались снаружи откидными броневыми крышками, так называемыми "ресничками".

С правой стороны от люка водителя в броневом колпаке располагалась шаровая установка пулемета ДТ. Начиная с 1942 года на ствол пулемета надевалась броневая маска (за исключением машин производства СТЗ).

Борта корпуса состояли из нижней и верхней частей, соединенных сваркой. Нижняя представляла собой вертикальный броневой лист, имевший пять отверстий для прохода осей балансиров, четыре выреза для цапф балансиров и пять кронштейнов с площадками для крепления резиновых буферов, ограничивавших поворот балансиров. В передней части вертикального бортового листа приваривался картер механизма натяжения гусениц, а в задней части — картер бортовой передачи. Верхняя часть борта представляла собой подкрылок с горизонтальным дном и наклонным бортовым листом. С внутренней стороны к бортам приваривались восемь коробов (по четыре с каждой стороны), в которых устанавливались наклонные пружинные подвески катков. В пространстве между коробами крепились баки для горючего и масла.
