В передней части корпуса по оси машины расположено рабочее место механика-водителя. Для входа и выхода из машины он имеет индивидуальный люк, крышка которого приподнимается и сдвигается вправо. В процессе вождения машины механик-водитель может наблюдать за местностью в секторе 60° с помощью трех призменных приборов наблюдения ТНПО-170. Для наблюдения при движении БМД на плаву вместо среднего прибора ТНПО-170 устанавливается прибор ТНП-350Б с увеличенной перископичностью. Для вождения машины в ночных условиях вместо среднего дневного прибора наблюдения устанавливается ночной бесподсветочный бинокулярный прибор наблюдения ТВНЕ-4. Слева от механика-водителя располагается место командира БМД, который попадает в машину и выходит из нее также через свой люк. У командира установлены перископический обогреваемый прибор наблюдения — прицел ТНПП-220, в котором ветвь прицела имеет полуторакратное увеличение и угол поля зрения 10°, а ветвь прибора наблюдения — углы обзора по вертикали 21°, по горизонту 87°. Такой же прибор ТНПП-220 установлен у стрелка-пулеметчика, сидящего справа от водителя. В ночных условиях командир пользуется прибором ТВНЕ-4. Стрелки-десантники, размещенные позади боевого отделения у кормовой перегородки МТО, используют два призменных обогреваемых прибора ТНПО-170 и перископический прибор МК-4С (в кормовом люке).

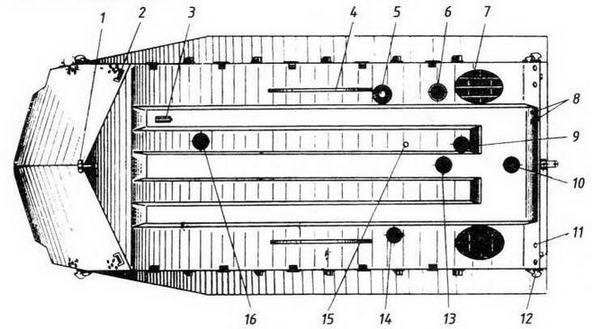

Днище корпуса:

1 — кронштейн для подсоединения замка вытяжного парашюта; 2 — кронштейн для крепления амортизационных лыж; 3 — накладка для крепления щупа ПРС; 4 — упор для амортизационных лыж; 5 — отверстие для выпуска газов из котла подогревателя; 6 — лючок для слива масла из бака; 7 — защитная решетка водомета; 8 — кронштейны для крепления щупа ПРС; 9 — лючок для доступа к редукционному клапану маслонасоса двигателя; 10 — лючок для слива масла из коробки передач; 11 — захват для установки съемных кронштейнов крепления амортизационных лыж; 12 — задний буксирный крюк; 13 — лючок для слива масла из двигателя; 14 — лючок для слива топлива из баков; 15 — отверстие для спуска охлаждающей жидкости; 16 — лючок для доступа к натяжному механизму конвейера механизированной боеукпадки

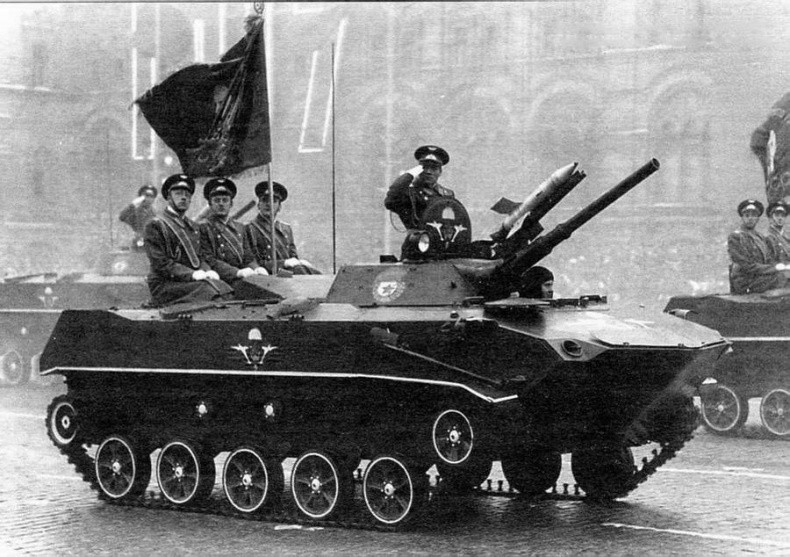

Впервые в параде в Москве БМД-1 участвовали 7 ноября 1977 года

В средней части корпуса размещается боевое отделение с одноместной башней, заимствованной у БМП-1, внутри которой находится сиденье наводчика. Он обслуживает полуавтоматическую гладкоствольную пушку 2А28 «Гром» калибра 73 мм с концентрически расположенными противооткатными устройствами и спаренный с ней 7,62-мм пулемет ПКТ. Орудие имеет клиновой затвор и секторный подъемный механизм. Высота линии огня — от 1245 до 1595 мм, в зависимости от установленного клиренса. Дальность прямого выстрела по цели высотой 2 м — 765 м. Наибольшая прицельная дальность 1300 м. Боевая скорострельность 6 — 7 выстр./мин. Боекомплект к пушке — 40 выстрелов ПГ-15В с кумулятивными противотанковыми гранатами находится в механизированной (конвейерной) укладке, расположенной по окружности башни на вращающейся платформе, как и в БМП-1. Поскольку одним из важнейших требований к машине была ее малая масса, конструкторам пришлось упростить (по сравнению с БМП-1) автомат заряжания. Транспортер доставлял снаряд, выбранный наводчиком, в точку заряжания, после чего наводчик должен был вручную перенести его и вставить в казенник. Одновременное решение таких задач, как поиск целей, наведение орудия, его заряжание и ведение огня, для одного человека проблема довольно сложная, поэтому психофизические данные наводчика заметно ухудшались в зависимости от продолжительности ведения боевых действий и количества произведенных выстрелов. Вооружение башни дополнила пусковая установка противотанковых управляемых ракет — ПТУР (по тогдашней терминологии: реактивных снарядов — ПТУРС) 9М14М «Малютка», доступ к которой осуществляется через специальный люк в крыше. Управление ракетой производится по проводам одноканальной системы, в которой управляющие силы в плоскостях тангажа и курса создаются одним исполнительным органом. Разделение управления по двум взаимно перпендикулярным плоскостям происходит за счет принудительного вращения ракеты в полете с частотой 8,5 об./с. Всего в машине размещено три ПТУР (две в укладке в башне и одна в корпусе) и 2000 патронов к спаренному пулемету. Последние снаряжаются в ленты, которые укладываются в два магазина по 1000 патронов в каждом, размещенных в гильзозвеньесборнике. После установки магазинов на место ленты соединяются между собой патроном.

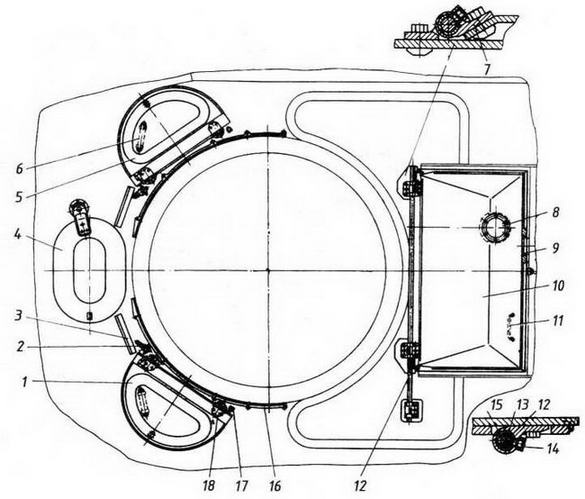

Расположение люков в корпусе:

1 — крышка люка командира; 2 — стопор; 3 и 16 —• экраны; 4 — крышка люка механика-водителя; 5 — крышка люка пулеметчика; 6 — ременная рукоятка; 7 и 15 — створки петель; 8 — отверстие для прибора наблюдения; 9 — отверстие для шарового устройства; 10 — крышка кормового люка; 11 — скоба; 12 — торсион; 13 — палец; 14 — стопорный винт; 17 — упор; 18 — петля

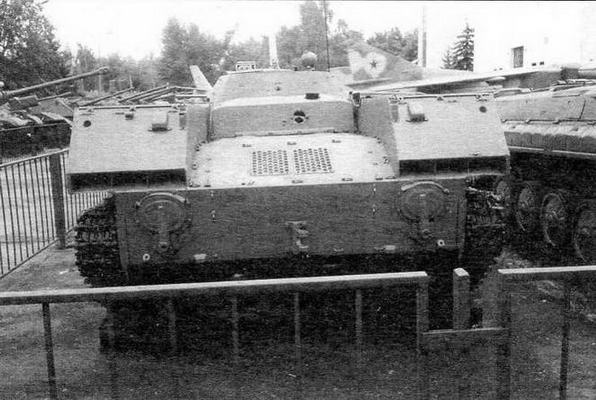

БМД-1, вид с кормы. Хорошо видны прибор наблюдения МК-4с и шаровая установка для стрельбы из автомата в крышке кормового люка

Как и на БМП-1 вооружение башни не стабилизировано. Наведение в горизонтальной и вертикальной плоскостях осуществляется с помощью электрических приводов. В случае их выхода из строя наводчик может использовать ручной привод.

Для наблюдения за местностью и ведения огня наводчик имеет в своем распоряжении комбинированный (дневной и бесподсветочный ночной) монокулярный перископический прицел 1ПН22М1.

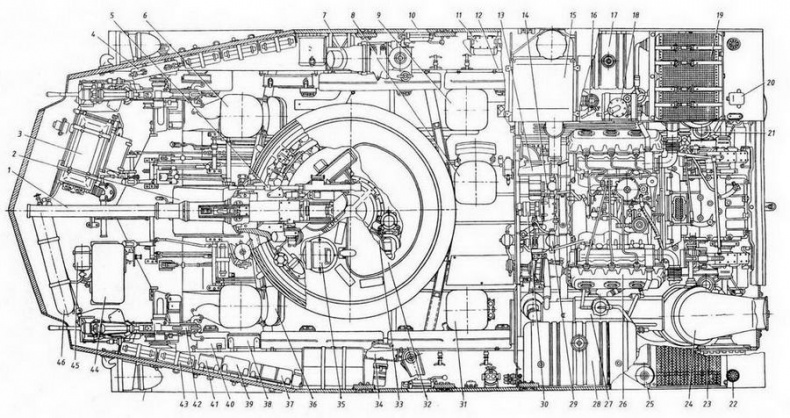

БМД-1. Вид сверху со снятой крышей:

1 — 73-мм гладкоствольное орудие; 2 — сиденье механика-водителя; 3 — аккумуляторная батарея; 4 — распределительный щиток; 5 — 7,62-мм пулемет, спаренный с орудием; 6 — сиденье пулеметчика; 7 — нагнетатель системы коллективной защиты; 8,9 и 31 — сиденья стрелков; 10 — шаровая установка для стрельбы из автоматов; 11 — реле-регулятор; 12 — ручной насос гидросистемы; 13 — вентилятор обдува генератора; 14 — муфта привода гидронасоса; 15 — съемная крышка-патрубок воздухозабора двигателя; 16 — заправочная горловина правого нижнего топливного бака; 17,28 — топливные баки; 18 — бачок гидросистемы; 19 — водяной радиатор; 20 — защитная крышка над выпускным клапаном водооткачивающего насоса; 21 — водооткачивающий насос; 22 — задний габаритный фонарь; 23 — защитная решетка с сеткой; 24 — водопроточная труба; 25 — антенный ввод; 26 — силовой блок; 27 — масляный бак в сборе с котлом подогревателя; 29 — топливный фильтр грубой очистки; 30 — гидронасос; 32 — вращающаяся башня; 33 — сиденье наводчика-оператора; 34 — вытяжной вентилятор; 35 — прицел; 36 — сиденье командира; 37 — датчик ПРХР; 38 — блок питания; 39 — пульт управления ПРХР; 40 — коммутационный блок; 41 — аппарат А-1 танкового переговорного устройства; 42 — установка 7,62-мм курсового пулемета; 43 — коробка для пулеметной ленты; 44 — радиостанция; 45 — блок питания курсоуказателя; 46 — воздушный баллон
