Ходовая часть БМД-1 применительно к одному борту состоит из пяти обрезиненных сдвоенных ребристых опорных катков, выполненных из легкого сплава. Роль эластичных элементов подвески выполняют гидропневматические рессоры, объединенные в единую систему. В качестве упругого элемента в них используется сжатый азот, усилие на который передается через жидкость.

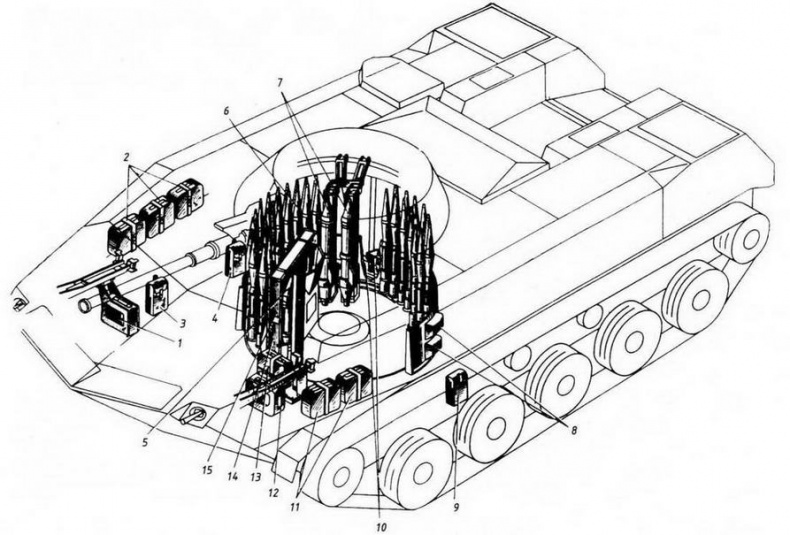

Размещение боекомплекта в машине:

1 и 2 — магазины-коробки для правого курсового пулемета; 3,4 и 9 — сумки для сигнальных и осветительных патронов (ракет); 5 и 7 — укладки снарядов ПТУРС 9М14М; 6 — механизированная (конвейерная) укладка на 40 выстрелов ПГ-15в; 8 — сумки для ручных гранат Ф-1; 10—гнезда для укладки гранат к РПГ-7; 11,12 и 13 — магазины-коробки для левого курсового пулемета; 14-— нижняя магазин-коробка для спаренного пулемета; 15 — верхняя магазин-коробка для спаренного пулемета

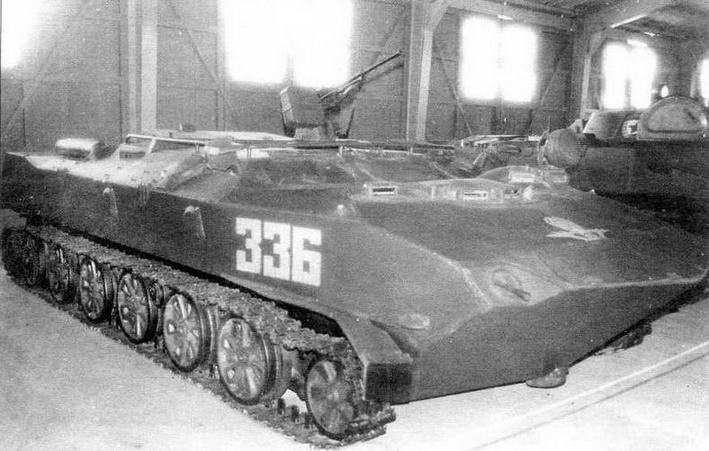

Опытный образец десантного бронетранспортера БТР-Д в экспозиции Военно-исторического музея бронетанкового вооружения и техники в Кубинке. Обращают на себя внимание иное, чем на серийных машинах, размещение люка командира и установка пулемета ПКТ на крыше десантного отделения

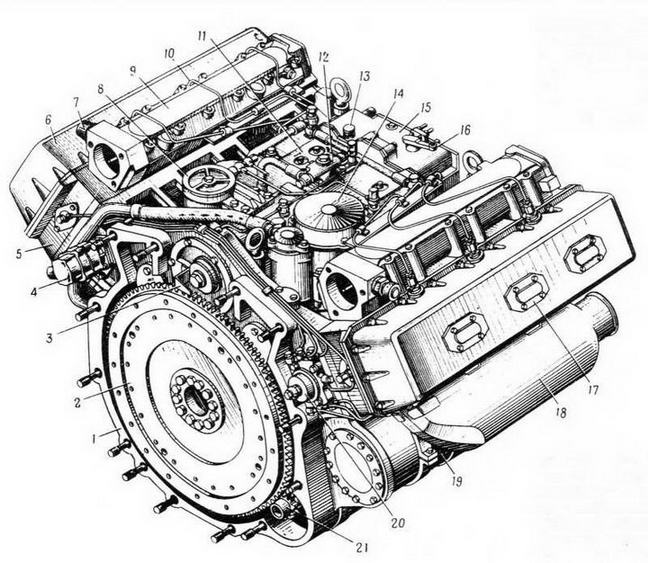

Двигатель 5Д20 (вид со стороны маховика):

1 — блок-картер; 2 — маховик; 3 — стрелка-указатель: 4 — датчик тахометра; 5 — головка блока; 6 — крышка головки блока; 7 — штуцер отвода охлаждающей жидкости; 8 — топливный фильтр тонкой очистки; 9 — выпускной коллектор; 10 — трубка высокого давления; 11 — топливный насос; 12 — топливоподкачивающий насос; 13 — стержень замера уровня масла в регуляторе; 14 — центробежный масляный фильтр; 15 — всережимный регулятор; 16 — рычаг управления топливным насосом; 17 — крышка лючка доступа к форсунке; 18 — впускной коллектор; 19 — генератор; 20 — воздухораспределитель; 21 — шестерня стартера

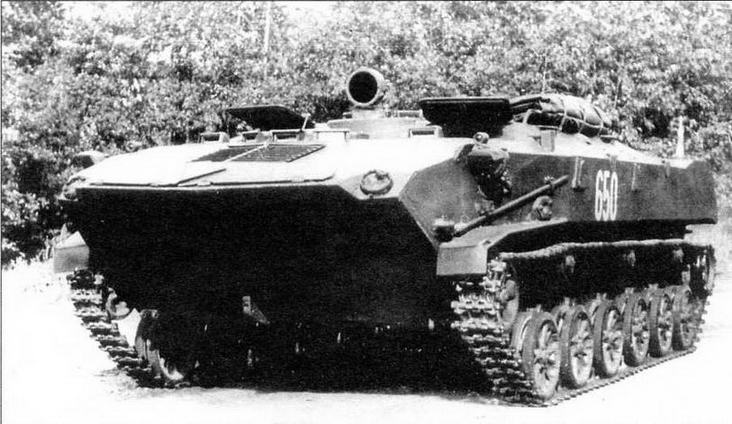

Серийный бронетранспортер БТР-Д. Люк командира десанта расположен в передней части крыши десантного отделения

Гидропневматическая подвеска сложнее торсионной, но имеет более выгодные характеристики по упругости в широком диапазоне нагрузок. К тому же она сочетает функции упругой рессоры, гидравлического амортизатора, гасящего колебания корпуса, исполнительного силового цилиндра при изменении клиренса машины от 100 до 450 мм и механизма удержания опорных катков в верхнем положении при вывешенном корпусе. Подвеска позволяет уменьшить общую высоту машины при остановке и движении по ровной дороге, вывешивать ее при установке на десантную платформу, уменьшать выступающую ходовую часть при движении на плаву. Все элементы подвески и регулировки клиренса расположены внутри корпуса. Направляющие колеса размещаются в передней части корпуса. Изменение натяжения гусениц производится с помощью кривошипного механизма с гидравлическим приводом. Процессом натяжения и ослабления гусениц управляет механик-водитель со своего места, не покидая машины. На БМД-1 применяются мелкозвенчатые гусеницы с ОМШ, состоящие из 87 траков каждая. В средней части траков на их внутренней поверхности имеются направляющие гребни. Верхние ветви гусениц опираются на четыре односкатных обрезиненных поддерживающих ролика, причем два из них (средние) расположены снаружи от гребней, а крайние — за ними. Гусеничный ход не прикрыт защитными экранами.

Движение по воде осуществляется за счет водометных движителей, расположенных в моторно-трансмиссионном отделении вдоль бортов корпуса машины. Водометы смонтированы в туннелях, входные отверстия которых устроены в днище машины, а выходные — в ее корме. Входные и выходные отверстия закрываются специальными сдвижными заслонками, выполняющими функции как защиты, так и рулевого управления при плавании. Закрытие заслонок одного из водометов приводит к повороту машины. БМД-1 отлично держится на воде, обладая при этом хорошей скоростью плавания (до 10 км/ч) и маневренностью. Во время плавания в передней части корпуса поднимается волноотражательный щиток, препятствующий заливанию водой передней части корпуса машины.

В состав дополнительного оборудования, которым оснащена БМД-1, входят система коллективной защиты от ОМП, автоматическая система пожаротушения, а также водооткачивающая и дымообразующая аппаратура.

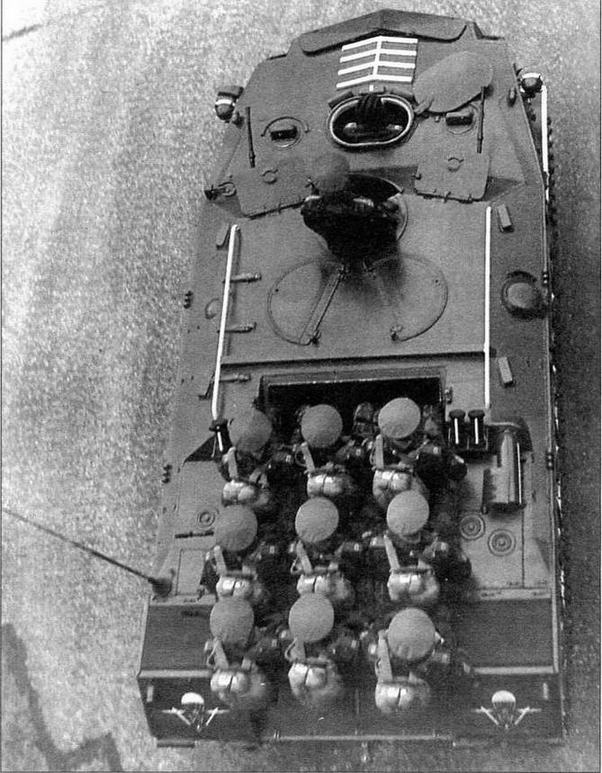

Вид на БТР-Д сверху. Москва, 9 мая 1985 года. В парадном варианте крышка кормового люка снималась, а на крыше МТО устанавливались сиденья для размещения девяти десантников

Для обеспечения внешней связи на боевой машине десанта установлена радиостанция Р-123М. Связь внутри машины обеспечивает танковое переговорное устройство Р-124 на пять абонентов.

На базе БМД-1 с 1971 года выпускалась командирская машина БМД-1 К, на которой дополнительно были установлены: вторая радиостанция Р-123М; антенный фильтр; второй аппарат А2 переговорного устройства Р-124; бензоэлектрический агрегат; курсоуказатель; отопитель и вентилятор среднего отделения; прибор радиационной и химической разведки ПРХР (вместо гаммадатчика ГД-1М); два съемных столика. Для улучшения условий работы командира с машины снята левая курсовая пулеметная установка.

В 1974 году на вооружение воздушно-десантных войск был принят гусеничный бронетранспортер БТР-Д, созданный под руководством А.В.Шабалина в КБ ВгТЗ с использованием узлов и агрегатов БМД-1. Прототипы этой машины проходили войсковые испытания в 119-м парашютно-десантном полку 7 гв. вдд, ставшем с той поры своего рода базой для испытания новой техники.

Появление БТР-Д было не случайным. Жесткие требования по ограничению массы заставили ограничить габариты и, соответственно, вместимость БМД-1. В ней могли разместиться только семь человек: два члена экипажа и пять десантников (для сравнения: в БМП-1 — 11). Таким образом, для того чтобы посадить ВДВ «на броню», потребовалось бы слишком большое количество боевых машин. Поэтому и возникла идея разработки на базе БМД-1 бронетранспортера, слабее вооруженного, но зато имеющего большую вместимость. Он отличался от БМД-1 удлиненным почти на 483 мм корпусом, наличием дополнительной пары опорных катков и отсутствием башни с вооружением. Вооружение БТР-Д состояло из двух курсовых 7,62-мм пулеметов ПКТ, установленных в носу машины, аналогично БМД-1, и четырех дымовых гранатометов 902В «Туча», смонтированных попарно на задней стенке десантного отделения. Во второй половине 1980-х годов часть машин оснащалась 30-мм автоматическим гранатометом АГС-17 «Пламя», устанавливавшимся на кронштейне в правой части крыши корпуса. Постоянный экипаж БТР-Д состоит из трех человек: механика-водителя и двух пулеметчиков, в десантном отделении размещаются десять десантников. В бортах десантного отделения, высота которого, по сравнению со всем корпусом, несколько увеличена, располагаются по две амбразуры с шаровыми установками для стрельбы из автоматов АКМС и по два призменных обогреваемых прибора ТНПО-170. В кормовом люке находится перископический прибор МК-4С и еще одна шаровая установка для стрельбы из автомата. Наблюдение в переднем секторе из десантного отделения можно вести через два прямоугольных смотровых окна, в боевом положении закрывающихся броневыми крышками. В передней части крыши десантного отделения расположен люк командира десанта, заимствованный у БМП-1. Сектор наблюдения через прибор ТКН-ЗБ и два прибора ТНПО-170, установленных на люке, расширен за счет вращения его на шариковой опоре. Несмотря на увеличившиеся размеры, за счет отказа от башни с вооружением боевая масса БТР-Д, по сравнению с БМД-1, возросла всего на 800 кг.
