В 1947 году в НИИ-58 под руководством В.Г.Грабина приступили к проектированию спаренной 57-мм автоматической зенитной пушки С-68, предназначавшейся для установки на гусеничное шасси, созданное на базе агрегатов среднего танка Т-54. В самоходном варианте машина получила заводское наименование — «изделие 500», а армейское— ЗСУ-57-2. Комплексные испытания ЗСУ-57-2 провели в 1950 году, а приняли ее на вооружение в 1955-м. Серийное производство осуществлялось на заводе № 174 в Омске с 1955 по 1960 год.

ЗСУ-57-2 представляла собой легкобронированную (максимальная толщина брони не превышала 13 мм) гусеничную машину с вращающейся открытой сверху башней, обеспечивающей круговую зенитную стрельбу из автоматических пушек. Для их установки в передней ее части имелась амбразура. Задняя стенка башни была сделана съемной, что создавало удобство при монтаже пушки. В походном положении верхний вырез башни закрывался складным брезентовым тентом с 13 смотровыми окнами из плексигласа. Для сбора стреляных гильз и обойм, подаваемых транспортером пушки через окно в задней стенке, снаружи кормовой части башни был установлен гильзосборник. В башне находилось пять сидений: впереди — заряжающего левого автомата; за ним (посередине) — наводчика; сзади, справа от сиденья наводчика, — установщика прицела; справа от пушки впереди — заряжающего правого автомата; сзади, симметрично с сиденьем наводчика, — командира машины. При стрельбе сиденья заряжающих снимались, укладывались на подвесном полу, крепились клипсами.

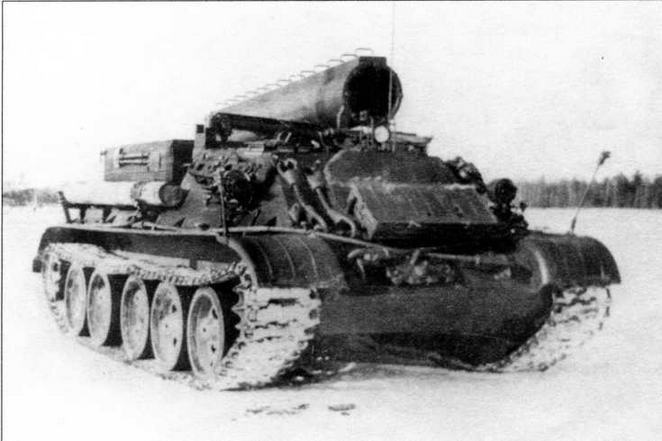

Машина технической помощи МТП-3

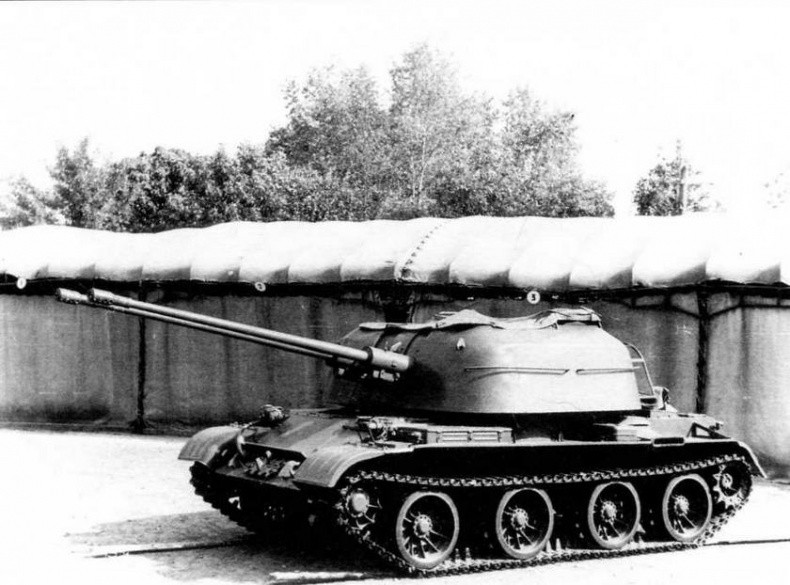

Зенитная самоходная установка ЗСУ-57-2

Спаренная 57-мм автоматическая пушка С-68 состояла из двух автоматов типа С-60, имевших одинаковое устройство, при этом детали правого автомата являлись зеркальным отражением деталей левого. Автоматы соединялись между собой в единый блок люльками. Пушка уравновешивалась грузами, прикрепленными к люлькам, и устанавливалась в станке с помощью двух цапф. Вертикальное и горизонтальное наведение пушки С-68 осуществлялось электрогидравлическим приводом. Станок пушки был установлен на днище башни. Он состоял из корпуса с кронштейном, механизма крепления пушки по-походному и транспортера. Подъемный механизм располагался на левой стороне станка и имел два привода: электрогидравлический (с плавной регулировкой скорости наведения) и ручной. Прицел пушки — автоматический, зенитный, построительного типа; предназначался для решения задачи по определению места встречи снаряда с целью при стрельбе. Для этого предварительно определялись и устанавливались на прицеле следующие исходные данные: скорость цели, курсовой угол и наклонная дальность. Скорость цели определялась по типу самолета, курсовой угол — по видимому направлению движения цели, дальность до цели — на глаз или с помощью дальномера.

При пользовании электрогидроприводом с прицелом работали два члена экипажа: наводчик наводил пушку по азимуту и углу места цели; установщик прицела устанавливал исходные данные прицела — скорость, курсовой угол и дальность, а если была необходимость — угол пикирования или кабрирования. При пользовании ручным приводом наведения с прицелом работали три члена экипажа: командир машины наводил пушку по азимуту, наводчик — по углу места цели, установщик прицела устанавливал исходные данные прицела.

Суммарный темп стрельбы составлял 200 — 240 выстр./мин, начальная скорость снаряда — 1000 м/с. Максимальная дальность стрельбы: вертикальная — 8800 м, горизонтальная —12 000 м. Углы наведения колебались в пределах от -5° до +85°. Скорость вертикального наведения — 20 град/с, горизонтального — 30 град/с.

Боекомплект ЗСУ-57-2 включал 300 пушечных унитарных выстрелов, расположенных в специальных боеукладках в башне и корпусе. Основная часть боекомплекта (248 выстрелов) перед загрузкой в машину снаряжалась в обоймы и размещалась в башне (176 выстрелов) и носовой части корпуса (72 выстрела). Часть боекомплекта (52 выстрела) в обоймы не снаряжалась и укладывалась в специальные отсеки под вращающимся полом. Снаряженные в обоймы выстрелы с бронебойными снарядами размещались в кормовой части башни справа и слева от станка пушки. Подача обойм осуществлялась заряжающим вручную.

Силовая установка, трансмиссия и все агрегаты ходовой части были заимствованы у танка Т-54, но число опорных катков на борт было сокращено с пяти до четырех. Боевая масса машины составляла 28 т. Максимальная скорость движения — 50 км/ч.

Зенитных самоходных установок ЗСУ-57-2 изготовили сравнительно немного. Они поступили на вооружение ряда танковых полков, где было положено иметь одну батарею из четырех ЗСУ. ЗСУ-57-2 обладала целым рядом недостатков — низким темпом стрельбы, ручным обойменным заряжанием, невозможностью ведения огня на ходу. Эффективность огня батареи ЗСУ-57-2 оказалась даже ниже, чем батареи буксируемых 57-мм пушек С-60, управлявшихся от ПУАЗО-6 с СОН-9, а затем — от радиолокационного приборного комплекса РПК-1 «Ваза». Ведь при стрельбе по реактивным самолетам на низких и сверхнизких высотах и определении скорости цели «по типу самолета», а дальности до цели — «на глаз или с помощью дальномера» вероятность попадания крайне низка. Видимо, из-за этих недостатков Советская Армия с начала 1960-х годов начала постепенно избавляться от не слишком удачных боевых машин. В разное время их продавали или передавали в порядке военной помощи армиям дружественных стран: ГДР, Польши, Венгрии, Югославии, Кубы, Египта, ДРВ, КНДР, Анголы, Сирии, Египта, Финляндии, Ирака и Ирана.

Боевое крещение ЗСУ-57-2 приняли во вьетнамской войне, причем они сражались на территории как Северного, так и Южного Вьетнама. ЗСУ-57-2 принимали участие в боевых действиях на Ближнем Востоке, а также в ирано-иракской войне. По-видимому, в последний раз ЗСУ этого типа использовались в бою в марте 1999 года в ходе отражения авианалетов НАТО на территорию Югославии.

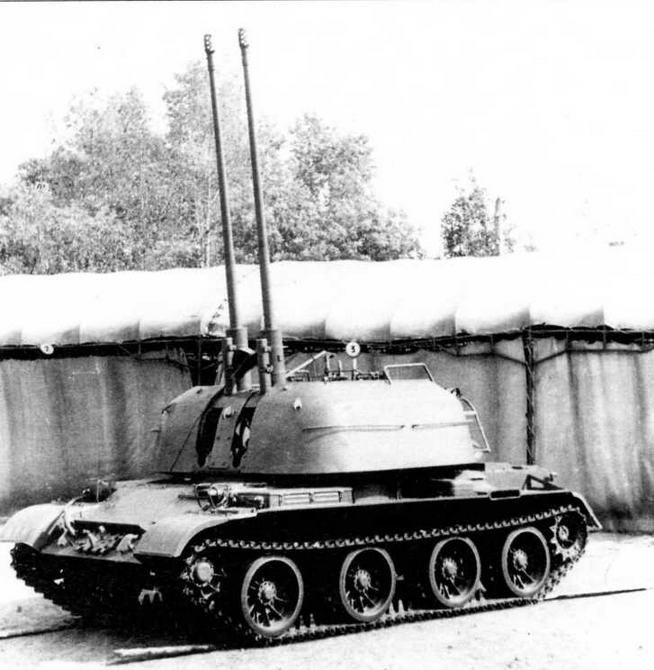

ЗСУ-57-2 со стволами 57-мм спаренной автоматической пушки, поднятыми на максимальный угол возвышения

Бронированный тягач БТС-2

Тягач «объект 9» был разработан на заводе №183 в 1951 году. В 1955 году машина была принята на вооружение Советской Армии под обозначением БТС-2. Ее серийное производство осуществлялось на заводе №183.

По сравнению с танком Т-54 полностью изменилась конструкция крыши корпуса. Она состояла из переднего листа, приваренного к бортовым и носовому листам корпуса, в котором были выполнены люки механика-водителя, сцепщика-такелажника и радиста. За передним листом располагались съемные листы крыши над лебедкой и двигателем, откидная крыша над радиаторами, сетки над входными и выходными воздуховодами системы охлаждения двигателя. На средней части крыши закреплялась грузовая платформа грузоподъемностью 4 т с откидными бортами.
