Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Заправочная емкость системы— 80 л. Радиатор трубчато-пластинчатого типа установлен в силовом отделении горизонтально над коробкой передач. Вентилятор — центробежный, с 18 загнутыми назад лопатками. Установлен на оси, закрепленной на специальном кронштейне, приваренном к кормовому листу корпуса танка.

Система подогрева органически входит в систему охлаждения и служит для подготовки двигателя к запуску и для поддержания его в состоянии постоянной готовности к запуску в холодное время года путем подогрева охлаждающей жидкости, масла и топлива. В систему подогрева двигателя входят форсуночный подогреватель, змеевик для подогрева масла, змеевик для подогрева горючего, расположенный в коробке котла подогревателя, кран отключения подогревателя от системы охлаждения и трубопроводы.

Для очистки воздуха, поступающего в цилиндры двигателя, на танке установлен воздухоочиститель с двумя ступенями очистки и с эжекционным удалением пыли из пылесборников.

Трансмиссия танка состоит из гитары, главного фрикциона, коробки передач, двух планетарных механизмов поворота, двух бортовых передач и привода вентилятора.

Гитара передает крутящий момент от двигателя к главному фрикциону. Она представляет собой повышающий редуктор с передаточным числом 0,7.

Главный фрикцион — многодисковый сухого трения, сталь по стали. Коробка передач — пятискоростная, с постоянным зацеплением шестерен с синхронизаторами на II, III, IV и V передачах и приводом к вентилятору.

Механизмы поворота двухступенчатые, планетарные, с блокировочными фрикционами, обеспечивающие прямую и замедленную в 1,42 раза передачу крутящего момента от главного вала коробки передач к ведущему валу бортовой передачи. Вследствие этого скорость перематывания гусеницы при включенной замедленной передаче уменьшается также в 1,42 раза. Поворот танка осуществляется в результате сообщения гусеницам разных скоростей движения, при этом поворот происходит в сторону отстающей гусеницы. При затяжке одного из тормозов поворота танк поворачивается с постоянным радиусом 9,5 м. Затяжкой одного из остановочных тормозов производится более крутой поворот.

При включении в обоих планетарных механизмах замедленной передачи тяговое усилие на ведущих колесах увеличивается в 1,42 раза.

Бортовые передачи — одноступенчатые понижающие, с передаточным отношением 6,78.

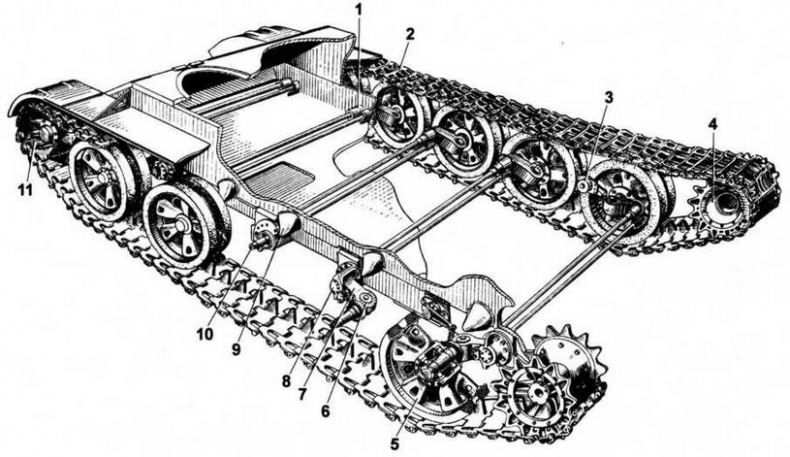

Ходовая часть:

1 — кронштейн балансира; 2 — гусеница; 3 — амортизатор; 4 — ведущее колесо; 5 — опорный каток; 6 — буфер; 7 — балансир; 8 — опора балансира; 9 — упор; 10 — торсионный вал; 11 — направляющее колесо

ХОДОВАЯ ЧАСТЬ применительно к одному борту состоит из пяти сдвоенных обрезиненных опорных катков с литыми дисками, ведущего колеса заднего расположения со съемными зубчатыми венцами и направляющего колеса; подвеска индивидуальная, торсионная, с гидравлическими амортизаторами, соединенными с балансирами передних и задних опорных катков. Из-за смещения торсионных валов подвески опорные катки левого борта смещены назад на 105 мм по отношению к каткам правого борта. Гусеницы металлические мелкозвенчатые с цевочным зацеплением. Число траков в гусенице — 90. Ширина трака — 580 мм, шаг гусеницы — 137 мм. Масса гусеницы —1300 кг.

ЭЛЕКТРООБОРУДОВАНИЕ выполнено по однопроводной схеме (за исключением дежурного освещения). Напряжение 24 — 29 В. Источники: генератор Г-74 мощностью 3 кВт; четыре аккумуляторные батареи 6-СТЭН-140М емкостью 140 А ч каждая. Потребители: электростартер СТ-16М; электропривод башни; стабилизатор пушки; электродвигатели вентиляторов; подогреватель; маслозакачивающий насос; электроспуск пушки и пулемета; электрические сигналы; приборы освещения и световой сигнализации; обогреватели прицела, часов и смотрового стекла; система ППО и запалы дымовых шашек; средства внутренней и внешней связи; прибор ночного видения ТВН1.

СРЕДСТВА СВЯЗИ. На танке установлены радиостанция Р-113 и переговорное устройство Р-120.

Радиус действия радиостанции Р-113 при радиосвязи с однотипной радиостанцией в условиях среднепересеченной местности при работе на четырехметровую штыревую антенну: при выключенном подавителе шумов и отсутствии посторонних радиопомех — не менее 20 км; при включенном подавителе шумов — до 10 км; при наличии посторонних помех радиоприему —8—12 км.

Радиостанция имеет 96 фиксированных частот в диапазоне 20 — 22,375 мГц, разнесенных через 25 кГц. На любой фиксированной частоте обеспечиваются беспоисковое вхождение в связь и бесподстроечное ведение связи. Прием и передача ведутся на одной общей частоте.

ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ. На танке Т-54А применена противопожарная углекислотная установка полуавтоматического типа с кнопочным управлением. Она состоит из трех пятилитровых баллонов с углекислотой, двух трубопроводов, соединяющих баллоны с боевым и силовым отделениями, шести термоэлектроизвещателей, сигнального щитка, кнопки заряжающего, звукового сигнала, автомата ППО и восьми распылителей. Помимо противопожарной установки, на танке имеется один ручной огнетушитель ОУ-2.

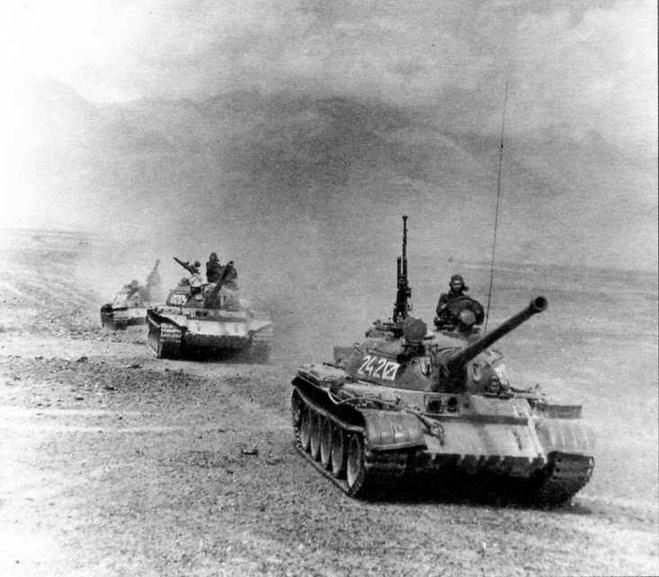

Танки Т-54Б одного из подразделений Закавказского военного округа на тактических занятиях

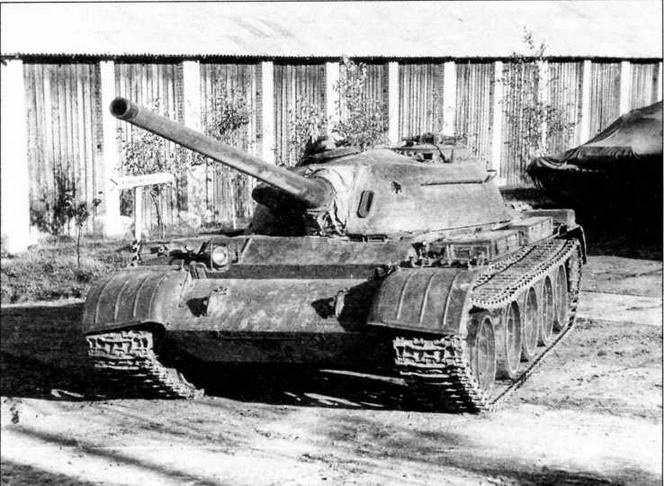

Огнеметный танк ОТ-54

Огнеметные танки

В июле 1948 года постановлением ЦК КПСС и Совета министров СССР на заводе N° 75 в Харькове было образовано специальное конструкторское бюро по огнеметанию СКБ-1. Его начальником стал М.С.Озерский. Созданием огнеметных танков в КБ-60 занимался самостоятельный «отдел 62» во главе с Ф.А.Мостовым. Результатом работы этих двух коллективов стал танк Т-54-АТО «объект 481», два образца которого были изготовлены в металле в 1952 году.

Корпус танка остался без изменений. Огнеметное оборудование размещалось в боевом отделении и отделении управления. В носовой части корпуса вместо боеукладки на 20 выстрелов и топливного бачка емкостью 17 л были поставлены бак для огнесмеси емкостью 460 л, дополнительный термодатчик и сопло противопожарного оборудования. В подбашенном листе над баком для огнесмеси и в днище танка под баком имелись лючки для заправки и слива огнесмеси.

Огнеметная установка — автоматическая, порохового действия. Огнемет состоял из цилиндра, казенника, автоматики, задвижки с насадкой, системы зажигания и воздушной системы. Цилиндр служил резервуаром для огнесмеси, поступавшей туда перед выстрелом. Поршень цилиндра под действием пороховых газов выжимал огнесмесь через насадку и выбрасывал ее в подожженном состоянии.
