В верхней задней части левого борта имеется вырез, в который вваривается выхлопной патрубок и его броневая защита. К концу патрубка приварен фланец, к нему крепится панель с выпускными клапанами при оборудовании танка для подводного вождения.

Днище корпуса:

1 — крышка люка для слива масла из масляного бака: 2 — пробка лючка для слива масла из коробки передач; 3 — крышки лючков для доступа к пружинам тормозных лент и слива масла из механизма поворота; 4 — пробки отверстий для слива масла из бортовых передач; 5 — пробка отверстия для смазки оси балансира; 6 — пробка лючка для слива масла из гитары; 7 — пробка лючка для слива горючего из баков средней группы; 8 — пробка лючка для слива горючего из баков передней группы; 9 — отверстие для удаления воды, масла и горючего из отделения управления; 10 — крышка люка запасного выхода; 11 — крышка лючка для выпуска продуктов сгорания из системы подогрева; 12 — отверстие для слива охлаждающей жидкости; 13—крышка люка под двигателем; 14 — крышка лючка для доступа к тягам привода главного фрикциона

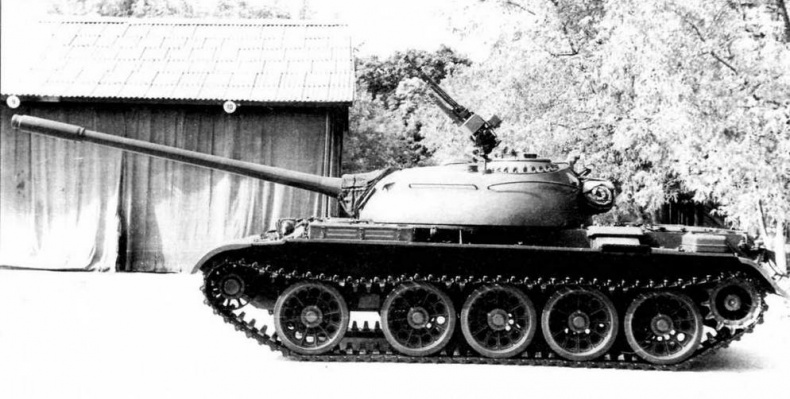

Серийный средний танк Т-54А

Кормовая часть корпуса состоит из трех броневых листов: верхнего, среднего и нижнего. К ним и к бортам приварены картеры бортовых передач. В верхней части среднего кормового листа приварены бонки для крепления кронштейнов дымовых шашек. В месте стыка среднего и нижнего кормовых листов приварены два буксирных крюка. К среднему кормовому листу над буксирными крюками приварены защелки.

Днище корпуса в поперечном сечении имеет корытообразную форму и состоит из трех сваренных между собой броневых листов (на некоторых машинах установлены цельноштампованные днища). Вдоль бортов корпуса в днище вварено по пять кронштейнов осей балансиров и по два фланца для крепления амортизаторов.

Установка вооружения в башне:

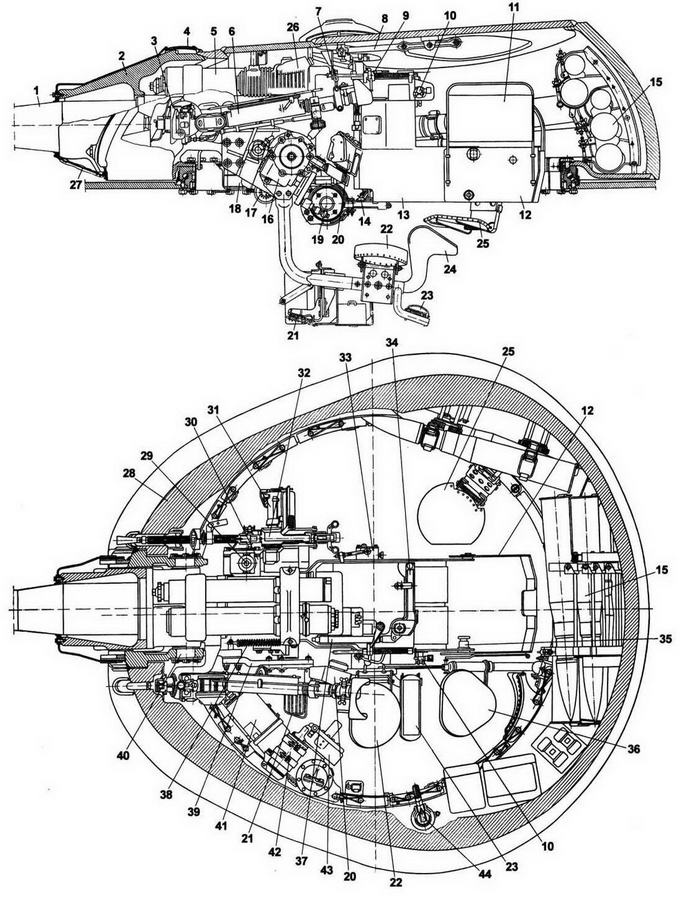

1 — ствол пушки; 2 — броневая защита пушки; 3 — кронштейн прицела; 4 — дождевой щиток; 5 — противооткатные устройства; 6 — прицел ТШ2А-22; 7 — подвеска прицела; 8 — стопор пушки по-походному; 9 — механизм повторного взвода; 10 — боковой уровень; 11 — съемное ограждение; 12 — откидное ограждение; 13 — неподвижное ограждение; 14 — рычаг ручного спуска; 15 — боеукладка в башне; 16 — подъемный механизм пушки; 17 — преобразователь УФ1Т; 18—гироблок; 19 — гидроусилитель; 20 — пульт управления; 21 — подножка наводчика; 22 — сиденье наводчика; 23 — подножка командира танка; 24 — ограничительная планка; 25 — сиденье заряжающего; 26 — пополнительный бак; 27 — чехол на амбразуру пушки; 28 — башня; 29 — силовой цилиндр; 30 — кронштейн спаренного пулемета; 31 — магазин-коробка спаренного пулемета; 32 — спаренный пулемет; 33 — прибор автоблокировки; 34 — рукоятка затвора; 35 — стопор откидного ограждения; 36 — сиденье командира танка; 37 — закрывающий механизм полуавтоматики; 38 — компенсирующий механизм; 39 — кронштейн подъемного механизма пушки; 40 — цапфа пушки; 41 — электромашинный усилитель; 42 — исполнительный двигатель; 43 — механизм поворота башни; 44 — стопор башни

В днище имеются люки и лючки для доступа к агрегатам и слива топлива и других жидкостей.

Крыша корпуса состоит из подбашенного листа, съемной крыши над двигателем, откидной крыши над радиатором, выходных регулируемых жалюзи и откидных крышек над вентилятором. В подбашенном листе крыши сделан большой круглый вырез с выточкой для установки погона башни. Для крепления погона в выточке просверлены отверстия.

В передней части подбашенный лист выступает за борта корпуса. Выступающая часть подбашенного листа с обеих сторон защищена литыми или катаными планками, приваренными к бортам и подбашенному листу.

В крыше над двигателем расположены два люка для доступа к двигателю и воздухоочистителю, закрываемые крышками.

БАШНЯ представляет собой фасонную стальную отливку. В передней ее части расположена амбразура для установки пушки. К стенкам амбразуры изнутри и к донному листу башни приварена рамка с кронштейнами для крепления цапф люльки пушки. Снаружи вдоль стенок амбразуры справа и слева приварены защитные планки с резьбовыми отверстиями для крепления защитного чехла пушки. Справа от пушечной амбразуры имеется амбразура для спаренного пулемета, а слева—для прицела. В передней части и корме башни приварено по два крюка для захвата башни тросами при монтаже и демонтаже.

В верхней части башни вварена крыша, состоящая из двух сваренных между собой половин. В правой половине крыши сделаны три круглых выреза, в один из которых вварен корпус вентилятора, в другом смонтирован люк заряжающего с турельной установкой, в третьем установлен прибор наблюдения заряжающего.

Башня:

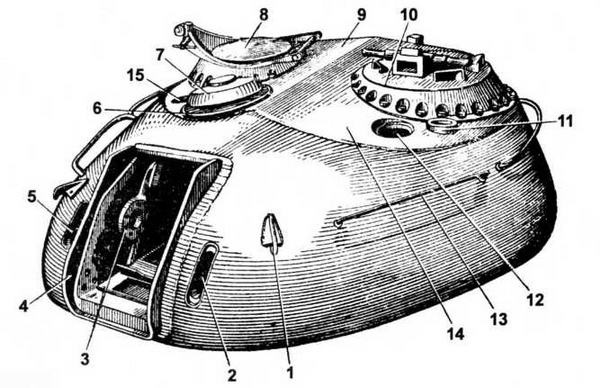

1 — крюк; 2 — щель для прицела; 3 — рамка пушки; 4 — защитная планка; 5 — амбразура пулемета; б — обечайка для чехла; 7 — корпус вентилятора; 8 — крышка люка заряжающего; 9 — правая половина крыши; 10 — командирская башенка; 11 ■—бронировка антенного ввода; 12 — отверстие для установки прибора ТПК-1; 13 — поручень; 14 — левая половина крыши; 15 — отверстие для установки прибора наблюдения заряжающего

Башня танка Т-54А польского производства. Обращает на себя внимание колпак вентилятора позднего образца

В левой половине крыши также сделано три выреза: для установки командирской башенки, прибора наблюдения наводчика и антенного ввода радиостанции. К башне приварены четыре поручня, а на корме — кронштейны для укладки зенитного пулемета и крепления фонаря и скобы для фиксации ремнями сложенного брезента. Сзади люка заряжающего имеется стопор крепления зенитного пулемета по-походно-боевому.

Башня установлена на шариковой опоре, представляющей собой радиально-упорный шарикоподшипник, кольцами которого являются погоны башни. Вращается башня с помощью механизма поворота — планетарного редуктора с электромеханическим приводом. Для предохранения от поломок механизм снабжен сдающим звеном (фрикционной муфтой).

ВООРУЖЕНИЕ. В башне танка установлена 100-мм пушка Д-10ТГ с длиной ствола 56 калибров и спаренный с ней 7,62-мм пулемет СГМТ, стабилизированные в вертикальной плоскости наведения. Масса качающейся части пушки — 1928 кг. Ствол пушки состоит из трубы- моноблока, муфты, казенника, направляющего стержня и эжекционного устройства для очистки канала ствола от пороховых газов после выстрела. Затвор клиновой горизонтальный, с полуавтоматикой механического типа. Противооткатные устройства состоят из гидравлического тормоза отката и гидропневматического накатника. Цилиндры тормоза отката и накатника закреплены в обоймах люльки. Штоки тормоза отката и накатника закреплены в казеннике и при выстреле откатываются вместе со стволом.
