Выстрел из пушки производился с помощью ножного и ручного механических спусков.

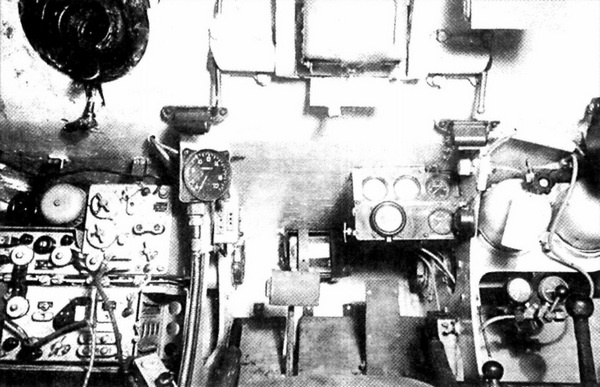

Интерьер отделения управления танка КВ-1. Слева от места механика-водителя размещена радиостанция 10-Р, над ней — шаровая установка курсового пулемёта. Справа от щитка приборов видны баллоны со сжатым воздухом для пуска двигателя.

Танк вооружался четырьмя пулемётами ДТ. Один пулемёт был спарен с пушкой, второй — кормовой, третий — курсовой, четвёртый — запасной. Курсовой пулемёт ДТ устанавливался в шаровой опоре, располагавшейся в лобовом листе корпуса танка перед стрелком-радистом и обеспечивавшей горизонтальные углы обстрела в секторе до 30°, а по вертикали — от -5° до +15°. Пулемётная установка кормового пулемёта ДТ позволяла стрелять в горизонтальной плоскости в секторе 30°, а по вертикали — ±15°. Запасной пулемёт ДТ укладывался на левом борту отделения управления. В случае необходимости он мог быть установлен на крыше башни на турельной зенитной установке, которой оснащалась часть танков.

Для ведения стрельбы из пушки Л-11 применялись телескопический прицеп ТОД-6 и перископический панорамный прицел ПТ-6; из пушки Ф-32 — телескопический прицел ТОД-8 и перископический панорамный прицел ПТ-6; из пушки ЗИС-5 — телескопический прицел ТМФД-7 и перископический панорамный прицел ПТ-4-7. На части танков вместо этих прицелов устанавливались телескопические прицелы 9Т-7, 10Т-7 или 10Т-13 и перископический ПТ-4-13.

Для стрельбы из пушек Л-11, Ф-32 и ЗИС-5 использовались унитарные патроны от дивизионных пушек обр. 1902/30 г. и обр.1939 г. и от полковой пушки обр.1927 г.: с осколочно-фугасной дальнобойной гранатой (стальной ОФ-350 и сталистого чугуна ОФ-350А) и взрывателем КТМ-1; с фугасной гранатой старого русского образца (Ф-354) и взрывателями КТ-3, КТМ-3 или 3ГТ; с бронебойно-трассирующим снарядом (БР-350А, БР-350Б, БР-350CП) и взрывателем МД-5; с бронепрожигающим (кумулятивным) снарядом (БП-353А) и взрывателем БМ; с пулевой шрапнелью (Ш-354 и Ш-354Т) и шрапнелью Гартца (Ш-354Г), с трубками — 22-секундной или Т-6; со стержневой шрапнелью (Ш-361) и трубкой Т-3УГ; с картечью (Ш-350).

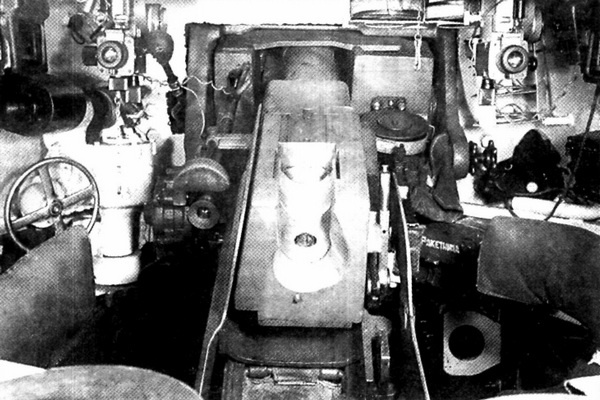

Интерьер боевого отделения танка КВ-1 с видом на казённую часть пушки ЗИС-5. Справа от орудия установлен спаренный пулемёт ДТ, слева — телескопический прицел ТМФД-7.

В октябре 1943 года был принят на вооружение и стал включаться в боекомплект танка КВ-1 унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-354П.

В танках выпуска 1940 года с пушкой Л-11 боекомплект состоял из 111 выстрелов. В боекомплект танка с пушками Ф-32 и ЗИС-5 входили 114 выстрелов, 3024 патрона (48 дисков) к пулемётам и 25 ручных гранат Ф-1. Боекомплект к пушке размещался в снарядных укладках по бортам кормовой ниши башни (10 выстрелов), в кассетах (6 выстрелов) на бортах корпуса и в 44 ящиках (чемоданах) по два выстрела в каждом — на днище боевого отделения. Стеллажи для укладки дисков к пулемётам ДТ размещались в отделении управления (по правому и левому борту), на правом борту и в кормовой нише башни. Практическая скорострельность пушки при использовании выстрелов из башенной укладки составляла 5–7 выстр./мин, а из укладки на полу — 1 выстр./мин.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке КВ-1 устанавливался 12-цилиндровый четырёхтактный бескомпрессорный дизель В-2К. Максимальная мощность двигателя — 600 л.с. при 2000 об/мин, эксплуатационная — 500 л.с. при 1800 об/мин. Диаметр цилиндра 150 мм. Ход поршней левой группы — 180 мм, правой — 186,7 мм. Цилиндры располагались V-образно под углом 60°, Степень сжатия 14–15. Масса сухого двигателя с электрогенератором без выхлопных коллекторов — 750 кг.

Топливо — дизельное, марки ДТ или газойль марки «Э»; подавалось принудительно, с помощью двенадцатиплунжерного топливного насоса НК-1. Общая заправочная ёмкость топливных баков составляла 600–615 л. Два бака устанавливались у правого борта корпуса танка: передний — в отделении управления, задний — в боевом отделении. Заправочная ёмкость переднего бака равнялась 230–235 л, заднего — 235–240 л. Третий бак ёмкостью 140 л устанавливался у левого борта корпуса танка в боевом отделении. Для увеличения запаса возимого топлива в конце лета 1941 года на надгусеничных полках танков начали устанавливать от трёх до пяти дополнительных топливных баков. На танках производства ЛКЗ баки имели прямоугольную форму, а ЧКЗ — цилиндрическую. Наружные топливные баки к системе питания двигателя не подключались.

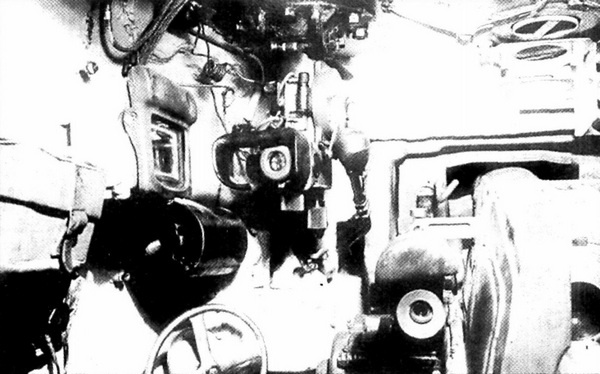

Рабочее место наводчика с перископическим панорамным прицелом ПТ-4-7. Ниже прицела виден поворотный механизм башни.

Система смазки — циркуляционная, под давлением. Циркуляцию масла обеспечивал шестерёнчатый трёхсекционный масляный насос. Ёмкость масляного бака — 60 л. Для смазки двигателя применялись авиационные масла: МК и МС — летом и МЗС — зимой.

Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Радиаторов — два, трубчатых, установленных по обе стороны от двигателя с наклоном в его сторону, общей ёмкостью 55–60 л.

Для очистки воздуха, поступавшего в цилиндры двигателя, танк оборудовался центробежным воздухоочистителем типа «Помон» с масляной ванной и проволочным фильтром (канителью).

Пуск двигателя осуществлялся с помощью двух электростартёров СМТ-4628 мощностью 4,4 кВт каждый или сжатым воздухом из двух воздушных баллонов. С конца 1941 года на КВ-1 вместо двух стартёров СМТ-4628 стал устанавливаться один стартёр СТ-700 мощностью 11 кВт.

Механическая трансмиссия состояла из многодискового главного фрикциона сухого трения феродо по стали, пятиступенчатой двухвальной коробки передач, имевшей пять передач для движения вперёд и одну передачу заднего хода, многодисковых бортовых фрикционов сухого трения сталь по стали с ленточными плавающими тормозами и двух планетарных двухрядных бортовых редукторов.

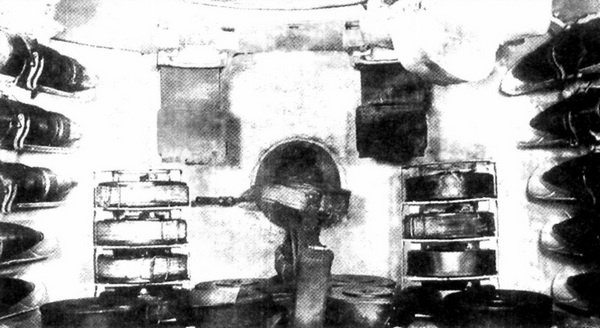

Кормовая часть (ниша) башни. В центре ниши видна установка кормового пулемёта ДТ, по сторонам от него расположены два зеркальных прибора наблюдения и два стеллажа для пулемётных дисков. На стенках ниши — хомутиковые укладки 76-мм выстрелов.

ХОДОВАЯ ЧАСТЬ применительно к одному борту состояла из шести опорных катков малого диаметра с внутренней амортизацией и трёх обрезиненных поддерживающих катков. С июля — августа 1941 года на ЧКЗ был организован выпуск литых опорных и поддерживающих катков без амортизации.

Подвеска опорных катков — индивидуальная торсионная.

Ведущее колесо состояло из литой ступицы и двух литых съёмных венцов с 16 зубьями каждый. Направляющее колесо устанавливалось на оси кривошипа винтового механизма натяжения гусеницы.
