Трансмиссионное отделение находилось в кормовой части танка и отделялось от моторного специальной перегородкой, в которой крепился кожух вентилятора. Кроме того, в перегородке имелись дверцы для доступа к воздухоочистителю. В этом отделении размещались агрегаты трансмиссии и электростартёр.

КОРПУС танка представлял собой жёсткую сварную коробку из катаных броневых листов толщиной от 30 до 75 мм. Для обеспечения жёсткости корпуса применялись угольники и накладки.

Носовая часть корпуса состояла из верхнего, среднего и нижнего броневых листов, изготовленных из гомогенной брони толщиной 75, 40 и 75 мм соответственно. Начиная с июля 1941 года верхний и нижний лобовые листы были усилены за счёт приварки к ним накладных броневых листов толщиной 25 мм. В верхнем лобовом листе имелись два выреза: один — под смотровой люк механика-водителя, второй — под установку курсового пулемёта. На среднем лобовом листе слева находился вырез под установку антенного ввода, прикрытого приварным броневым стаканом. На нижнем лобовом листе приваривались два буксирных рыма.

Борт корпуса изготавливался из одного вертикального броневого листа, в котором имелось шесть отверстий для прохода осей балансиров, шесть кронштейнов с площадками для крепления резиновых упоров, ограничивавших ход балансиров вверх, а также отверстия для крепления трёх кронштейнов поддерживающих катков. В передней части каждого бортового листа был приварен кронштейн кривошипа направляющего колеса, а в задней части имелось отверстие для установки бортового редуктора. Начиная с июля 1941 года в районе боевого отделения к бортам корпуса приваривались накладные броневые листы толщиной 25 мм.

Корма корпуса состояла из верхнего (60 мм) и нижнего (75 мм) броневых листов, между которыми был расположен карман для выхода воздуха. К нижнему кормовому листу приваривались два буксирных рыма.

С начала 1942 года на части бронекорпусов верхний броневой лист стал изготавливаться прямым, а не гнутым.

Крыша корпуса состояла из трёх частей — крыши над боевым отделением, крыши над моторным и крыши над трансмиссионным отделениями. Крыша над боевым отделением была изготовлена из 40-мм броневого листа, в котором находился круглый вырез для установки нижнего погона опоры башни. На съёмной броневой крышке моторного отделения толщиной 30 мм имелись люк для доступа к двигателю, два выхлопных патрубка, два отверстия для входа охлаждающего воздуха и люк для заправки воды в заливной бачок системы охлаждения. В крыше трансмиссионного отделения было два люка, предназначавшихся для доступа к механизмам трансмиссии.

Для защиты погона башни на крыше корпуса приваривались броневые планки высотой до 80 мм и толщиной 40 мм.

Днище сваривалось встык из двух броневых листов. В передней части корпуса оно имело большую толщину брони (40 мм), чем в задней (30 мм). В передней части днища, за сиденьем механика-водителя, располагался запасной (аварийный) люк. В задней части днища выполнялись четыре отверстия для слива масла и воды и один подмоторный люк.

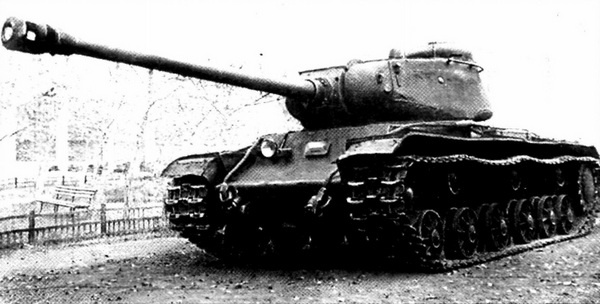

КВ-122 — танк КВ-85 с башней ИС-122. Челябинский Кировский завод, осень 1943 года.

БАШНЯ — клёпано-сварная, гранёная, в плане близкая к форме прямоугольника, с кормовой нишей.

Часть танков, начиная с ноября 1941 года, оснащалась литыми башнями. Толщина броневых листов сварной башни составляла 75 мм, литой — 82 мм (у так называемой «утяжелённой» башни — 110 мм). Корытообразная бронировка пушки и спаренного с ней пулемёта была закрыта снаружи броневой маской толщиной 90 мм. В кормовом листе делался вырез под установку шаровой опоры пулемёта.

В бортах башни имелись смотровые щели со стеклоблоками, по одному с каждого борта, а под ними — отверстия для стрельбы из револьвера. Отверстия закрывались коническими броневыми пробками, которые выталкивались из отверстия наружу вручную и втягивались обратно с помощью стального троса.

В крыше башни имелся круглый входной люк, закрывавшийся броневой крышкой. Конструкция входных люков и люков над трансмиссионным отделением была одинаковой, за исключением входного люка башни, по окружности которого монтировалась турель для зенитного пулемёта. Нижняя опора турели приклёпывалась к крыше башни, а верхняя, на которой монтировались крышка люка и уравновешивающее устройство, вращалась по нижней опоре на шариках.

В передней части крыши находились броневые колпаки прицела ПТ-6 и танковой командирской панорамы ПТК, а между ними располагался броневой колпак вентиляционного люка. По бокам и в кормовой части крыши башни были размещены броневые козырьки зеркальных смотровых приборов.

На захватах опоры башни крепились три сиденья (для командира танка, наводчика и заряжающего) и два стопора башни. Захваты предназначались для удержания башни от опрокидывания при стрельбе из пушки, а также при движении танка на подъёмах, спусках и при крене.

С левой стороны орудия на верхнем погоне опоры башни был смонтирован механизм поворота башни с ручным и электромеханическим приводом (первые 120 танков, выпущенные до ноября 1940 года, имели только ручной привод). Максимальная скорость вращения башни составляла 12 град./с.

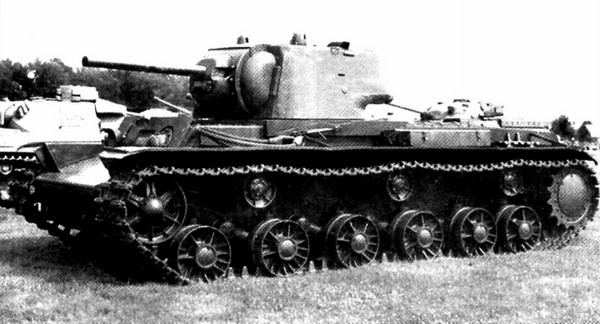

Танк КВ-1 с литой башней производства УЗТМ и дополнительным бронированием корпуса. Именно эта машина проходила испытания на Абердинском полигоне в США в 1942 году.

ВООРУЖЕНИЕ. На танках КВ-1 ранних выпусков устанавливалась 76-мм пушка обр. 1938/39 г. Л-11 с длиной ствола 30,5 калибра и начальной скоростью бронебойного снаряда 612 м/с. Вертикальная наводка — от -7° до +25°. Пушка имела вертикальный клиновой полуавтоматический затвор с устройством для отключения полуавтоматики. Особенностью пушки Л-11 являлись оригинальные противооткатные устройства, в которых жидкость компрессора непосредственно контактировала с воздухом накатника.

С января 1941 года на КВ-1 устанавливалась 76-мм пушка Ф-32 обр. 1939 г. с длиной ствола 31,5 калибра. Начальная скорость бронебойного снаряда — 613 м/с. Вертикальная наводка — от -5° до +25°. Затвор клиновой с полуавтоматикой механического копирного типа. Тормоз отката — гидравлический, накатник — гидропневматический. Длина отката — 450 мм. Уравновешивание пушки осуществлялось с помощью груза, размещавшегося на кронштейне гильзоулавливателя.

С октября 1941 года на КВ-1 устанавливалась 76-мм пушка ЗИС-5 обр.1941 г. с длиной ствола 41,5 калибра. Начальная скорость бронебойного снаряда — 680 м/с. Масса пушки — 1155 кг. Предельная длина отката — 390 мм, вертикальная наводка — от -5° до +25°. Затвор клиновой, с полуавтоматикой механического копирного типа. Противооткатные устройства пушки состояли из гидравлических тормоза отката и накатника и располагались под стволом. Пушка ЗИС-5 отличалась от танковой пушки Ф-34 конструкцией люльки, устройством и креплением бронировки, конструкцией механизма крепления орудия по-походному и тягой к перископическому прицелу. В остальном устройство обеих пушек и применяемые боеприпасы были одинаковы.
