Второй серийной модификацией легкого бронетранспортера стал бронированный кабелеукладчик— leichter Fernsprechpanzerwagen Sd.Kfz.250/2. Эта машина предназначалась для прокладки полевых линий связи. Катушка с телефонным кабелем помещалась внутри кузова. Боевая масса машины составляла 5,44 т, экипаж—4 человека, вооружение — пулемет MG 34 с боекомплектом 1100 патронов.

Еще одна машина связи—leichter Funkpanzerwagen Sd.Kfz.250/3—выпускалась в четырех вариантах. Вариант Sd.Kfz.250/3 I предназначался для танковых и моторизованных частей и оснащался радиостанцией Fu 12 со штыревой антенной длиной 2 м. Позже ее заменили на антенну с «метелкой». Sd.Kfz.250/3 II поступал в подразделения, обеспечивавшие связь между сухопутными войсками и авиацией. Эта машина оснащалась радиостанцией Fu 7 с телескопической антенной длиной 8 м и радиостанцией Fu 8 с рамочной антенной. В части Люфтваффе поступал бронетранспортер Sd.Kfz.250/3 III с радиостанцией Fu 7 и 2-метровой штыревой антенной. Ь1аконец, в штабах различного уровня эксплуатировалась машина связи Sd.Kfz.250/3 IV, радиооборудование которой от этого самого уровня и зависело.

Следующей модификацией стала Sd.Kfz.250/4 — leichter Beobachtungspanzerwagen — машина наблюдения и управления огнем в частях самоходной артиллерии. Она оборудовалась радиостанциями Fu 15 и Fu 16. Экипаж—4—5 человек, вооружение—один пулемет MG 34. Следует отметить, что первоначально обозначение Sd.Kfz.250/4 было зарезервировано для машины ПВО—бронетранспортера, вооруженного спаренной зенитной установкой пулеметов MG 34. Однако серийно этот вариант не производился. Еще одна машина наблюдения и управления огнем самоходной артиллерии выпускалась под индексом Sd.Kfz.250/5. В отличие от предыдущей модели она оснащалась радиостанцией Fu 12. Ее боевая масса составляла 5,36 т, экипаж включал 4 человека, вооружение—один пулемет MG 34. В 1944 году название было изменено на leichter Aufklarungspanzerwagen—легкая разведывательная бронемашина.

Машина для перевозки боеприпасов к штурмовым орудиям — leichter MunitionspanzerwagenSd.Kfz.250/6— пришла на смену перевозчику боеприпасов Sd.Kfz.252. Она вмещала 70 выстрелов к 75-мм пушке StuK 37 (Ausf.A) или 60 выстрелов к 75-мм пушке StuK 40 (Ausf.B). Ее боевая масса достигала 5,96 т(А) или 6,1 т(В), экипаж—2 человека, радиостанция Fu 16, вооружение—один пулемет MG 34 с боекомплектом 1100 патронов. Sd.Kfz.250/6 мог буксировать одноосный прицеп Sd.Anh.32/A.

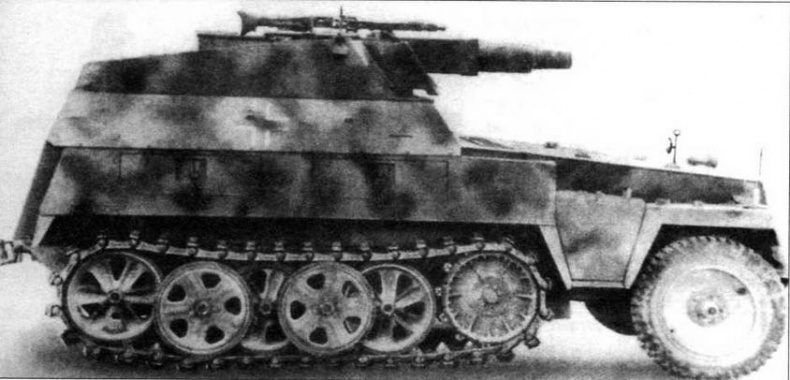

Бронетранспортер Sd.Kfz.250/8 Neu

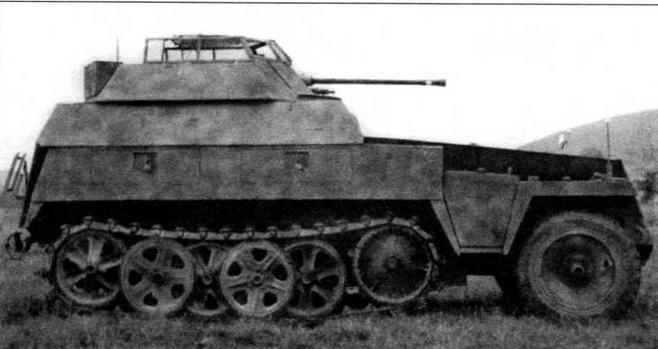

Sd.Kfz.250/9 Alt

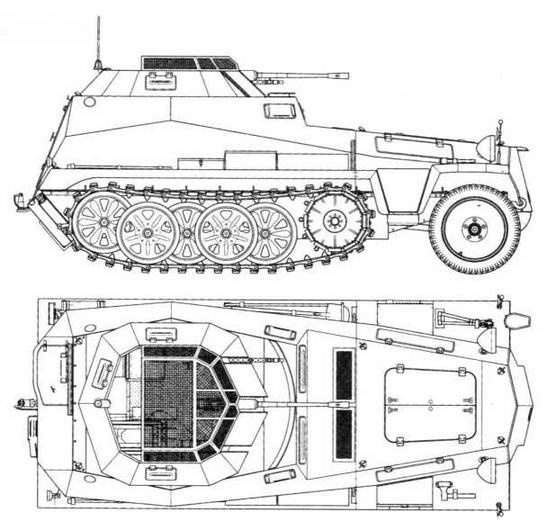

Бронетранспортер Sd.Kfz.250/9 Neu

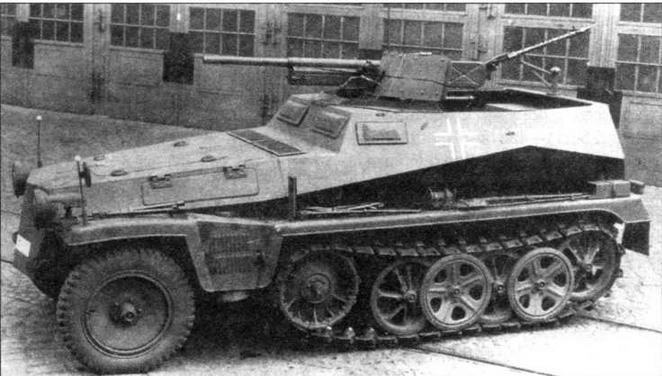

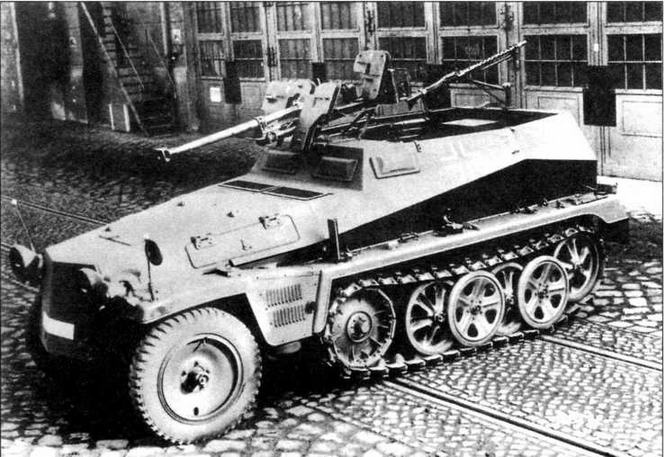

Бронетранспортер Sd.Kfz.250/10AH, вооруженный 37-мм противотанковой пушкой Рак 35/36: вверху — без щита, ниже — со щитом

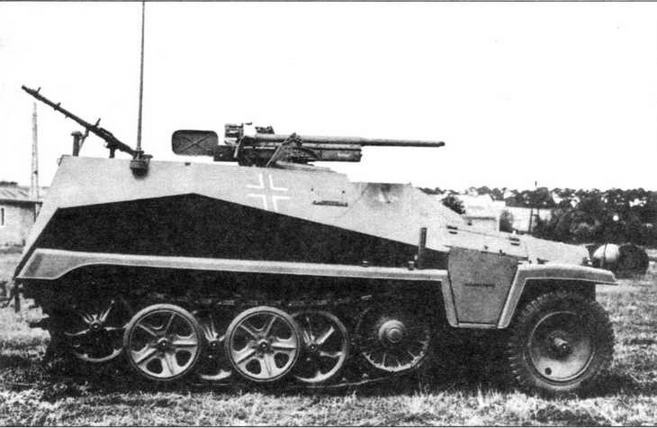

Бронетранспортер Sd.Kfz.250/11 Alt, вооруженный тяжелым противотанковым ружьем sPzB 41

Модификация leichter Schutzenpanzerwagen schwerer Granatwerfer Sd.Kfz.250/7 представляла собой самоходный миномет. 80-мм миномет sGrWr34 устанавливался в середине боевого отделения. В боекомплект входило 42 выстрела, размещенных в контейнерах на полу и стенках боевого отделения. Дополнительное вооружение: пулемет MG 34. Боевая масса машины составляла 5,61 т. Экипаж состоял из 5 человек. Под тем же индексом существовал бронетранспортер для перевозки боеприпасов (Munitionsfahrzeug) к 80-мм миномету, вмещавший 66 выстрелов. Вооружение этой машины включало два пулемета MG 34.

Вариант Sd.Kfz.250/8—leichter Schutzenpanzerwagen 7,5 cm—представлял собой легкий бронетранспортер, вооруженный 75-мм короткоствольной пушкой KwK 37. Он предназначался для огневой поддержки. Боекомплект состоял из 20 выстрелов. Боевая масса—6,3 т. С октября 1944 года на эти машины стала устанавливаться 75-мм пушка К51.

Разведывательная бронемашина— leichter Schutzenpanzerwagen 2 cm Sd. Kfz.250/9—оснащалась башней, заимствованной у легкого бронеавтомобиля Sd.Kfz.222 (позднее заменена на башню Hangelafette 38) с 20-мм автоматической пушкой KwK 38 и пулеметом MG 34. Боекомплект насчитывал 100 выстрелов и 500 патронов. Углы вертикального наведения спаренной установки колебались в пределах от -10° до +85°. На машину устанавливался телескопический прицел TZF За. Радиостанция — Fu 12. Боевая масса составляла 6,09 т, экипаж—3 человека, габариты 4560x1940x2174 мм. Первая партия из 30 таких машин была выпущена в марте 1942 года, однако массовое производство началось лишь в мае 1943-го.

Еще одной модификацией с пушечным вооружением стал Sd.Kfz.250/10—leichter Schutzenpanzerwagen 3,7 cm Рак—бронетранспортер, вооруженный 37-мм пушкой Рак 35/36, установленной за штатным щитом (на ряде машин—без него) в передней части кузова, и пулеметом MG 34. В боекомплект входило 216 выстрелов и 2110 патронов. Угол горизонтального наведения пушки ±30°, вертикального—от-8° до +25°. На орудии был установлен штатный прицел ZF 2. Боевая масса бронетранспортера—5,68 т, экипаж— 4 чел. Высота машины —1976 мм.

Бронетранспортер, вооруженный тяжелым противотанковым ружьем sPzB 41 калибра 20—28 мм с коническим стволом и пулеметом MG 34 (боекомплект 168 выстрелов и 1100 патронов), получил обозначение Sd.Kfz.250/11 —leichter Schutzenpanzerwagen (schwere Panze buchse 41). Тяжелое противотанковое ружье со своим штатным щитом устанавливалось в передней части боевого отделения и имело вертикальный угол наведения в пределах от -15° до +25°. Начальная скорость снаряда массой 121 г достигала 1400 м/с. На дистанции 500 м он пробивал броню толщиной 66 мм. Расчет ружья состоял из трех человек.

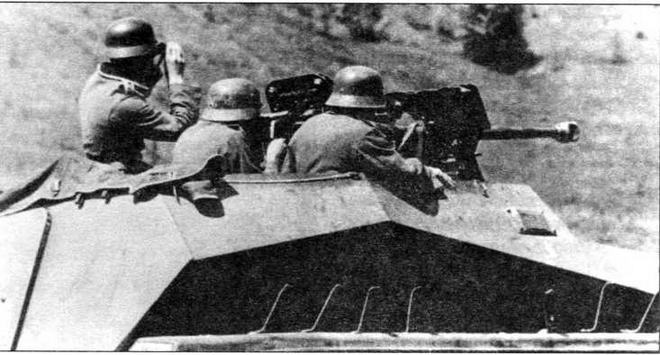

Расчет тяжелого противотанкового ружья sPzB 41, установленного на бронетранспортере Sd.Kfz.250/11 Alt, готовится к открытию огня. Мотоциклетный батальон моторизованной дивизии «Великая Германия»

Sd.Kfz.250/12

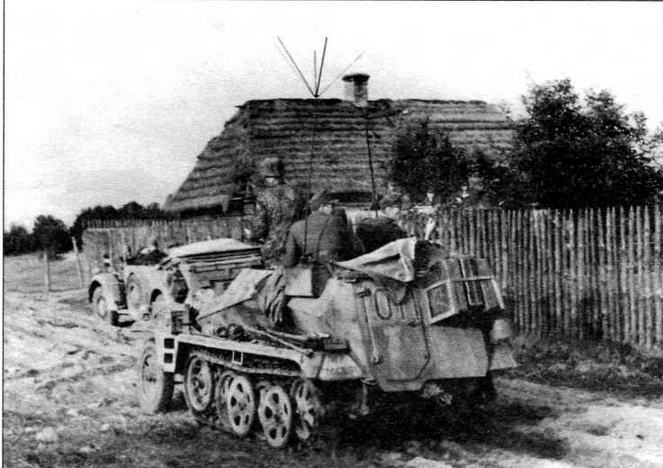

Бронетранспортер Sd.Kfz.250/3 позднего выпуска, оснащенный штыревой антенной с «метелкой». Восточный фронт, 1944 год
