В передней части боевого отделения находились две наблюдательные щели со вставками из пуленепробиваемого стекла, такие же щели предусмотрели и в бортах машины. Наблюдение за обстановкой и полем боя велось и с помощью различных типов артиллерийских прицелов, биноклей,стереотруб.

На передних крыльях имелись усики, обозначавшие максимальные габариты машины по ширине. Там же были установлены одна или две фары. На левом крыле размещалась светомаскировочная фара типа Notek. На корме машины крепились два габаритных фонаря и ввод радиоантенны. В кормовом листе корпуса была предусмотрена дверь для входа и спешивания десанта. Она открывалась наружу, в сторону левого борта машины.

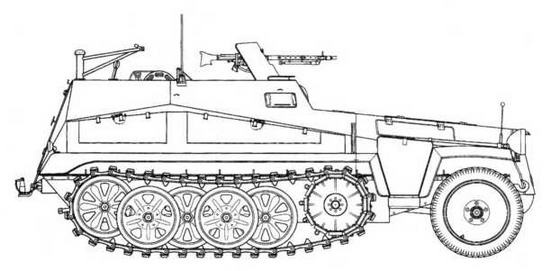

Sd.Kfz.250/2 Alt

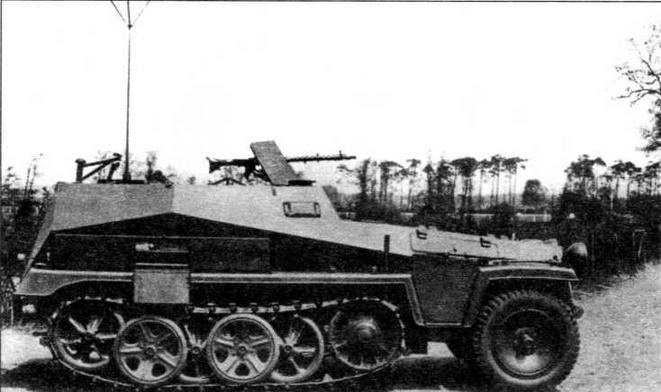

Машина связи Sd.Kfz.250/3 IVAlt

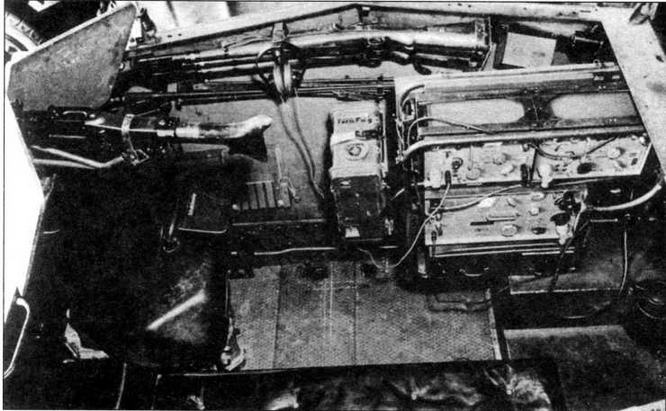

Боевое отделение машины связи Sd.Kfz.250/3 с радиостанцией Fu 8. Пулемет MG 34— на своем штатном месте за щитом. На стенке боевого отделения в положении по-походному уложены два карабина 98К

Бронетранспортер Sd.Kfz.250 оснащался карбюраторным рядным шестицилиндровым двигателем жидкостного охлаждения Maybach HL42TKRM, развивавшим мощность 100 л.с. (73,6 кВт) при 2800 об/мин. Рабочий объем 4171 см³. Для технического обслуживания и ремонта двигателя в капоте имелся большой двустворчатый люк, а два люка поменьше — в бортах моторного отделения. Трансмиссия состояла из двухдискового сухого сцепления Fichtel & Sachs Mecano PF 220K с гидравлическим управлением, планетарной коробки передач Maybach Variorex VG 102 128Н, обеспечивавшей движение вперед на семи скоростях и назад—на трех, двойного дифференциала и пневматических тормозов.

Силовая установка позволяла бронетранспортеру двигаться по шоссе с максимальной скоростью 65 км/ч. Бензобак емкостью 140 л размещался в передней части корпуса между двигателем и противопожарной перегородкой. При движении по дороге с твердым покрытием расход топлива составлял 40 л на 100 км, а на бездорожье увеличивался вдвое. С полным баком запас хода по шоссе равнялся 320 км, а по проселку—200 км.

В качестве основного вооружения на бронетранспортере Sd.Kfz.250 использовался 7,92-мм пулемет Rheinmetall-Borsig MG 34 или MG 42, который монтировался на станке в передней части боевого отделения на верхней кромке корпуса. Пулемет оборудовался броневым щитком толщиной 6 мм. На верхней кромке кормового листа боевого отделения имелся шкворень для установки второго пулемета MG 34 или MG 42, предназначавшегося для стрельбы по воздушным целям. Боекомплект включал чаще всего 2010 патронов.

Бронетранспортер Sd.Kfz.250 имел полугусеничное шасси. Передний управляемый автомобильный мост с подвеской на поперечной полуэллиптической листовой рессоре оснащался односкатными колесами (6,00-20) с пневматическими шинами низкого давления. Гусеничный движитель каждого борта состоял из четырех сдвоенных обрезиненных опорных катков, расположенных в шахматном порядке — со взаимным перекрытием дисков катков; ведущего колеса переднего расположения с 12-ю роликами и направляющего колеса. Подвеска—торсионная. В каждой гусенице, имевшей амортизирующие резиновые вкладыши типа Zpw 51/240/160, насчитывалось 38 траков шириной 240 мм.

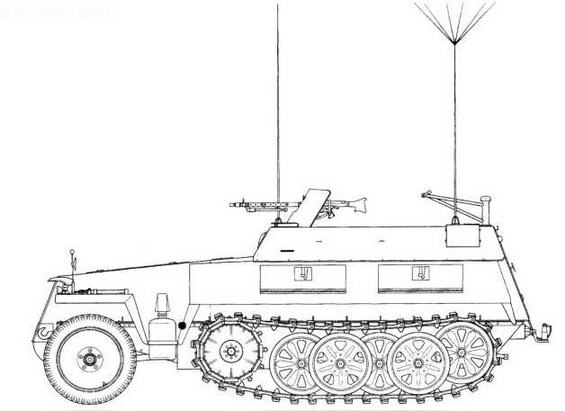

Sd.Kfz. 250/3 I Neu

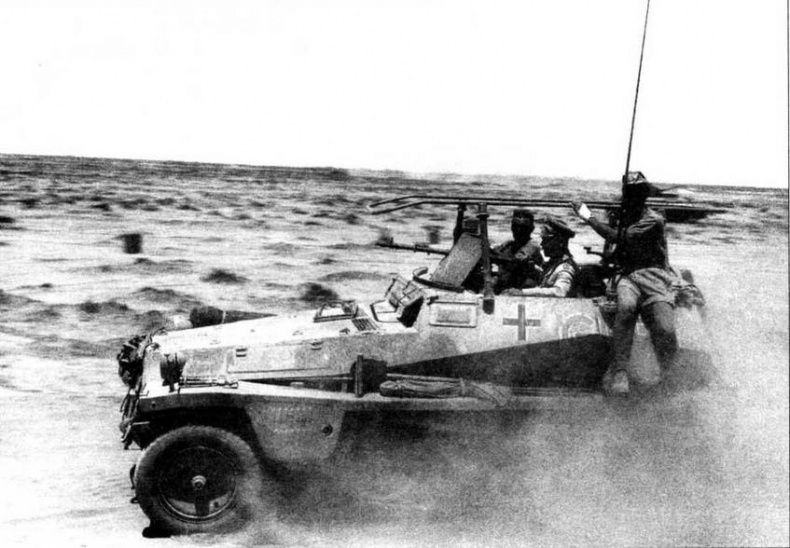

Машина связи Sd.Kfz.250/3 Greif— штабной бронетранспортер командующего германским Африканским корпусом генерала Э. Роммеля

Электрооборудование бронетранспортера было выполнено по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch RKCN 300/12-1300 мощностью 300 Вт и аккумулятор Bosch емкостью 94 А ч. Аккумулятор размещался в контейнере под сиденьем командира машины. Эти источники энергии обеспечивали подсветку приборов управления, работу клаксона, фар, радиостанции, ходовых и габаритных огней, а на машинах, вооруженных пушкой, — подсветку прицела и функционирование электроспуска.

В качестве стандартного оборудования легкие бронетранспортеры Sd.Kfz.250 оснащались радиостанцией FuSprGer(f) со штыревой антенной длиной 2 м. Радиостанция обеспечивала связь на дальности до 3 км. Она находилась справа от сиденья командира машины. В состав средств связи входили также комплект сигнальных флажков и ракетница калибра 27 мм с набором сигнальных ракет.

Дополнительное снаряжение состояло из инструментов, крепившихся к бортам корпуса машины и размещавшихся в бортовых инструментальных ящиках. С правой стороны корпуса между передним колесом и гусеницей располагался контейнер с тремя выдвижными ящиками, в которых хранились мелкие запасные части. В транспортерах Sd.Kfz.250 Neu ящики для снаряжения составляли единое целое с корпусом машины. К бортам корпуса крепился шанцевый инструмент: лом, топор и лопата (слева). С правой стороны корпуса находились два запиравшихся ящика. Внутри боевого отделения хранились огнетушитель (крепился к двери боевого отделения) и аптечка первой помощи. Бронетранспортеры укомплектовывались маскировочным брезентовым тентом (в случае дождя он мог разворачиваться над боевым отделением машины), стандартным набором запасных частей, топливным насосом и домкратом, а также канистрами с топливом или водой (крепились на корме корпуса), ведром, чехлом и т.д.

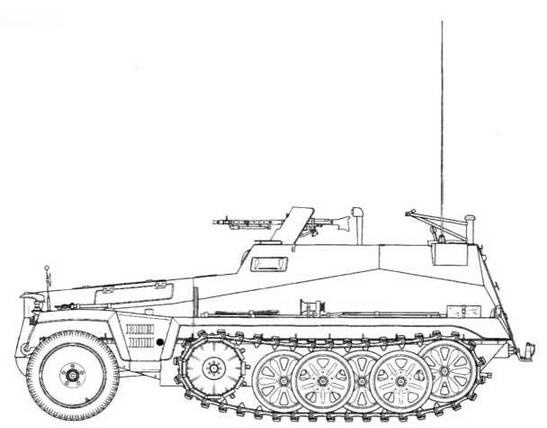

Машина наблюдения и управления огнем Sd.Kfz.250/4 Alt с антенной типа «метелка»

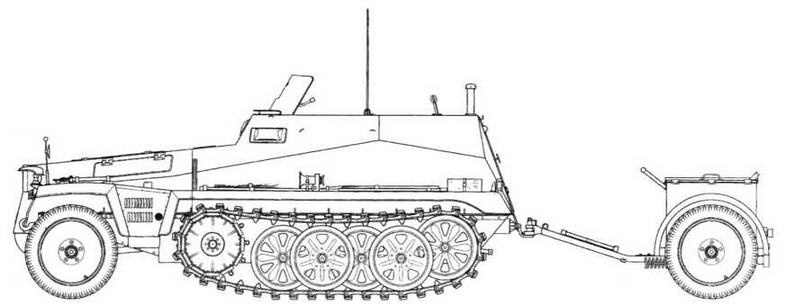

Sd.Kfz.250/5

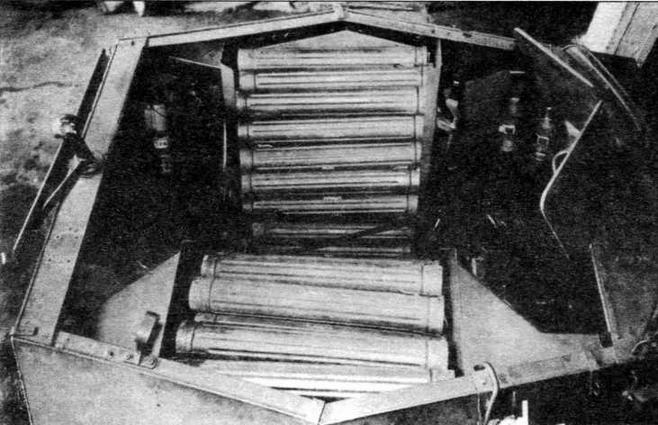

Подвозчик боеприпасов Sd.Kfz.250/6 Ausf.B. В боевом отделении в специальных пеналах было уложено 60 75-мм выстрелов

Sd.Kfz.250/6

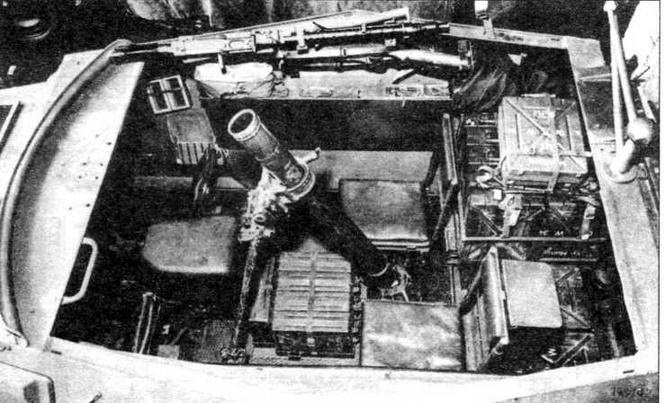

Боевое отделение 80-мм самоходного миномета Sd.Kfz.250U Alt

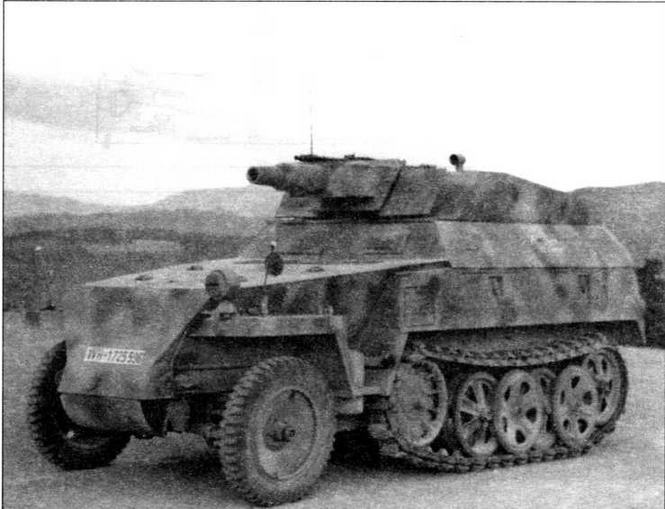

Бронетранспортер Sd.Kfz.250/8 Neu, вооруженный 75-мм пушкой KwK 37
