Орудие, получившее заводской индекс Ф-22, устанавливалось на лафете с двумя клепаными станинами коробчатого сечения, раздвигающимися в боевом положении (это являлось новинкой для пушек такого класса), что обеспечивало угол горизонтального обстрела в 60 градусов. Применение полуавтоматического клинового затвора позволило довести скорострельность до 15 выстрелов в минуту. Из-за того, что изначально Ф-22 проектировалась как универсальная, она имела достаточно большой угол возвышения — 75 градусов, что позволяло вести заградительный огонь по самолетам. К недостаткам орудия можно отнести достаточно большую массу (1620–1700 кг) и габаритные размеры, а также расположение приводов подъемного и поворотного механизма по разные стороны от казенника (маховик подъемного справа, поворотного слева). Последнее сильно затрудняло ведение огня по движущимся целям, например по танкам. Производство Ф-22 велось в 1937–1939 годах, всего было изготовлено 2956 таких орудий.

По немецким данным, в качестве трофеев им досталось чуть больше 1000 Ф-22 в ходе летне-осенней кампании 1941 года, более 150 в боях под Москвой и более 100 в ходе операции «Блау» в июле 1942 года (речь идет об исправных образцах). 76,2-мм пушки Ф-22 поступили на вооружение вермахта под обозначением F. К.296 (r) и использовались в качестве полевого орудия (F. К. (Feldkanone) — полевая пушка), которая имела бронебойный снаряд и могла довольно успешно бороться с советскими танками.

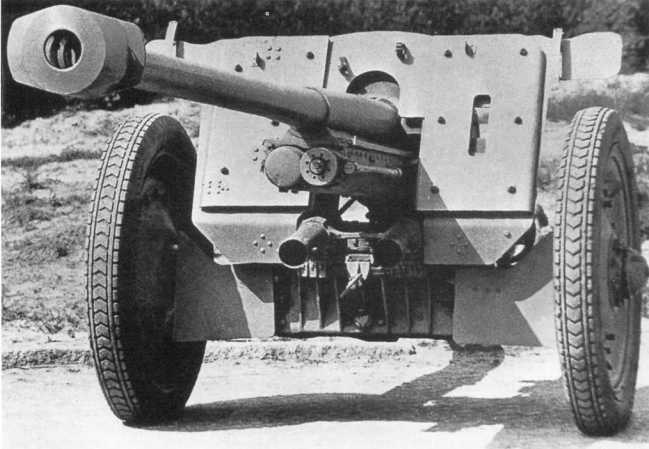

Общий вид 76,2-мм противотанковой пушки Pak 36 (r). Лето 1942 года. Хорошо виден дульный тормоз и обрезанный по высоте щит с дополнительным броневым листом, закрепленным снаружи (ИП).

Кроме того, часть Ф-22 переделали в противотанковые, получившие обозначение Panzerabverkanone 36 (russland) или Pak 36 (r) — «противотанковая пушка образца 1936 года (русская)». При этом немцы разработали для этого орудия новые, более мощные боеприпасы, для чего пришлось расточить камору (новые боеприпасы имели гильзу длиной 716 мм против оригинальной советской в 385 мм). Поскольку большой угол возвышения для противотанкового орудия не требовался, сектор подъемного механизма ограничили углом в 18 градусов, что позволило перенести маховик наведения орудия по вертикали с правой стороны на левую сторону. Кроме того, Pak 36 (r) получила шит, обрезанный по высоте, и двухкамерный дульный тормоз для уменьшения энергии отдачи.

В результате модернизации в распоряжении вермахта оказалась достаточно мощная противотанковая пушка, которая могла успешно бороться с советскими танками Т-34 и КВ на дистанциях до 1000 м. Производство противотанкового орудия Pak 36 (r) началось в 1942 году, а сдача армии велась до весны 1943-го (а для самоходной артиллерии — до января 1944-го) всего вермахт получил 560 таких артсистем на полевом станке и 894 для установки на САУ. Но здесь следует дать пояснение. Дело в том, что в число изготовленных орудий в буксируемом варианте скорее всего включены и 76,2-мм противотанковые пушки Pak 39 (r) (см. следующую главу), так как немцы в документах часто не делали разницы между Pak 36 (r) и Pak 39 (r). По некоторым данным, последних могло быть до 300 штук.

В боекомплект пушки Pak 36 (r) входили разработанные немцами унитарные выстрелы с бронебойным снарядом PzGr 39 массой 2,5 кг, подкалиберным PzGr 40 массой 2,1 кг (с вольфрамовым сердечником) и осколочным SprGr 39 массой 6,25 кг.

Pak 36 (r) устанавливались на шасси танков Pz.II Ausf.D и Pz.38(t) и использовались в качестве истребителей танков. На полевом лафете эти орудия поступали главным образом на вооружение пехотных дивизий. Pak 36 (r) использовались в боевых действиях в Северной Африке и на советско-германском фронте. По состоянию на 1 марта 1945 года в вермахте еще имелось 165 Pak 36 (u) и Pak 39 (r), часть из которых находилась на складах.

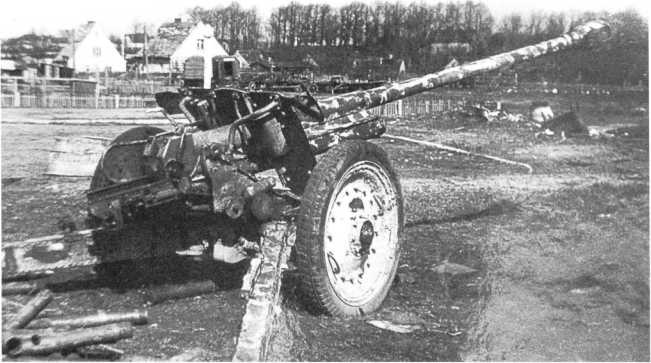

76,2-мм противотанковая пушка Pak 36 (r), захваченная на окраине Данцига. 2-й Белорусский фронт, март 1945 года. Орудие имеет трехцветный камуфляж, между станинами лежат стреляные гильзы (АСКМ).

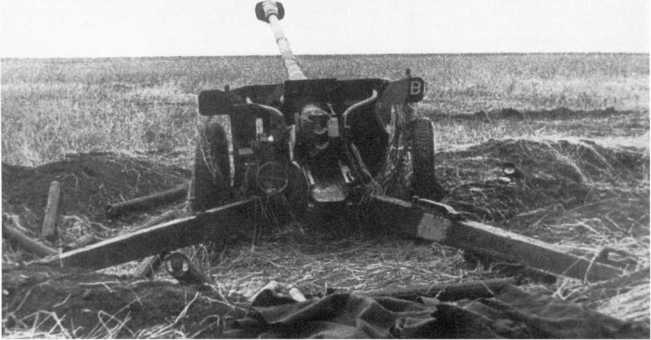

76,2-мм противотанковая пушка Pak 36 (r), брошенная на огневой позиции. 2-й Белорусский фронт, лето 1944 года. Хорошо виден казенник, маховики подъемного и поворотного механизмов слева от него и латинская буква В на правой стороне щита (АСКМ).

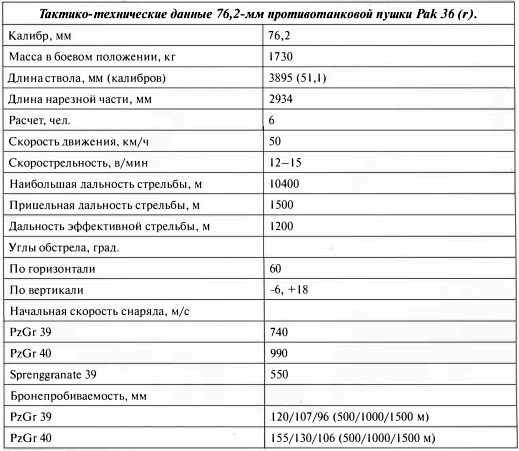

Тактико-технические данные 76,2-мм противотанковой пушки Pak 36 (r).

7,62-мм противотанковая пушка Pak 39 (r) (7,62-cm Panzerabwehrkanone 39 (r))

Принято было считать, что только Ф-22 переделывалась немцами в противотанковую, поскольку у нее был прочный казенник. Однако аналогичным переделкам подвергались и 76,2-мм дивизионные пушки Ф-22УСВ довоенного выпуска, так как их казенная часть и конструкция ствола почти не отличались от Ф-22. Кроме того, указанная пушка была легче Ф-22 на 220–250 кг и имела ствол короче на 710 мм.

Разработка новой 76,2-мм дивизионной пушки для Красной Армии началась в 1938 году, так как производившаяся Ф-22 была слишком сложной, дорогой и тяжелой. Новое орудие, получившее заводское обозначение Ф-22УСВ (Ф-22 усовершенствованная) была спроектирована в конструкторском бюро под руководством В. Грабина в кратчайшие сроки — уже через семь месяцев после начала работ был готов опытный образец. Это было достигнуто за счет использования в новой артсистеме более 50 % деталей от Ф-22. Как и базовая модель, Ф-22УСВ получила клиновый полуавтоматический затвор, обеспечивающий скорострельность до 15 выстрелов в минуту и лафет с клепаными станинами, позволявший вести горизонтальный обстрел до 60 градусов. Была изменена конструкция тормоза отката, щита, верхнего и нижнего станков, подъемного и поворотного механизмов (правда, как и на Ф-22 их приводы находились по разные стороны ствола), системы подрессоривания, применены шины от автомобиля ЗИС-5. После испытаний осенью 1939 года новое орудие было принято на вооружение Красной Армии как 76,2-мм дивизионная пушка образца 1939 года (УСВ). За 1939–1940 года изготовили 1150 Ф-22УСВ, за 1941–2661 и за 1942-й — 6046. Причем в 1941–1942 годах 6890 штук произвел завод № 221 «Баррикады» в Сталинграде под индексом УСВ-БР, причем они отличались рядом деталей от пушек Ф-22УСВ изготовленных на заводе № 92.
