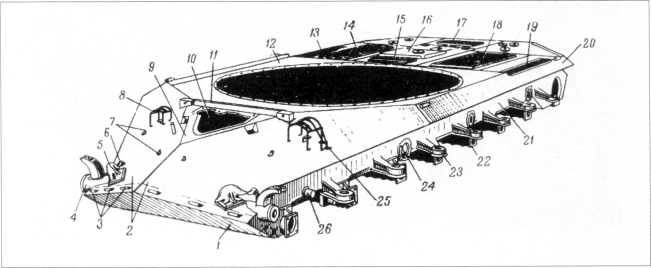

71. Корпус танка Т-10М, вид спереди: 1 — нижний наклонный лобовой лист; 2 — верхние наклонные лобовые листы; 3 — петли для крепления переднего отражателя; 4 — кронштейн кривошипа направляющего колеса; 5 — буксирный крюк; 6 — защелки буксирного крюка; 7 — скобы крепления вертикального щитка; 8 — ограждение фар; 9 — передний наклонный лист крыши; 10 — люк механика-водителя; 11 — защитный брусок, 12 — подбашенный лист; 13 и 19 — выпускные окна эжекторов; 14 и 18 — сетки окон над радиаторами; 15 — сетка окна впуска в двигатель воздуха летом; 16 — лист крыши над двигателем; 17 — сетка окна впуска в двигатель воздуха зимой; 20 — верхний наклонный бортовой лист; 21 — нижний гнутый бортовой лист; 22 — кронштейн балансира опорного катка; 23 — упор балансира; 24 — фланец; 25 — ограждение фары и сигнала; 26 — цапфа механизма натяжения гусеницы (РПМЧ).

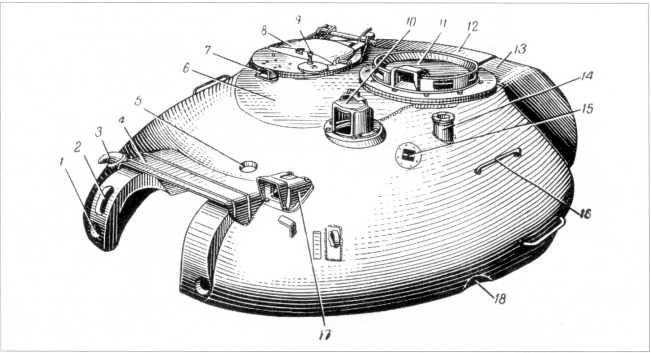

72. Башня танка Т-10М: 1 — отверстие для пальца крепления рамки пушки; 2 — окно для пулемета КП ВТ; 3 — крюк; 4 — дождевой щиток; 5 — отверстие для тяги крепления рамки пушки; 6 — броневой лист крышки башни; 7 — отверстие для установки прибора наблюдения заряжающего ТПН; 8 — крышка люка заряжающего; 9 — рукоятка механизма поворота верхнего погона люка заряжающего; 10 — броневое ограждение прицела ТПН-1; 11 — крышка люка командира танка; 12 — крышка кормового ящика для ЗИП; 13 — кормовой ящик для ЗИП; 14 — стакан антенного ввода; 15 — отверстие для прибора наблюдения ТПБ-51; 16 — поручень; 17 — колпак бронировки прицела Т2С; 18 — выемка для обеспечения открывания откидного листа над радиаторами (РПМЧ).

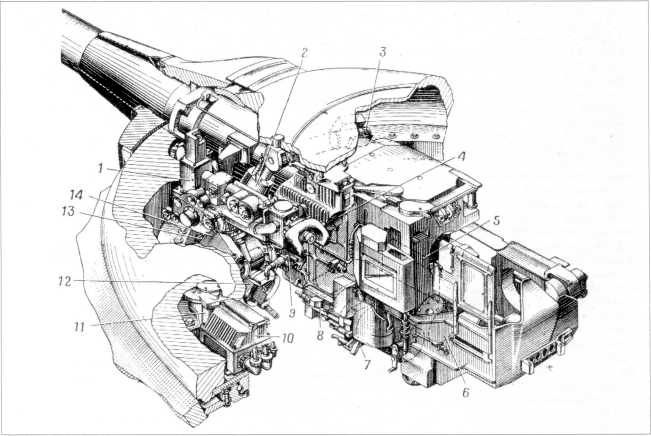

73. Размещение в башне Т-10М приборов стабилизатора вооружения «Ливень»: 1 — прицел Т2С; 2 — исполнительный цилиндр; 3 — преобразователь; 4 — дополнительный бак; 5, 10 и 13 — распределительный коробки; 6 — электромашинный усилитель; 7 — гидроусилитель; 8 — блок гиротахометров; 9 — ограничитель; 11 — исполнительный двигатель; 12 — коробка компенсатора; 14 — электроблок (РПМЧ).

74. Планетарная коробка перемены передач танка Т-10М: 1 — зубчатка; 2 — правый тормоз мультипликатора; 3 — неподвижная отводка фрикциона мультипликатора; 4 — правый гидравлический механизм управления; 5, 6 — рычаги; 7 — правый золотник поворота; 8 — маслопровод к приемнику манометра; 9 — шланги подвода воды (антифриза) для разогрева ПКП; 10 — левый гидравлический механизм управления; 11 — стартер; 12 — зубчатый венец; 13 — маслоизмерительный стержень; 14 — заправочная горловина ПКП; 15 — передняя опорная лапа картера; 16 — нижняя половина картера ПКП; 17 — корпус механизма реверса; 18 — неподвижный упор рычага реверса; 19 — рычаг реверса; 20 — неподвижный упор замка реверса; 21 — рычаг замка реверса; 22 — правый тормоз промежуточного вала; 23 — подвижная отводка фрикциона промежуточного вала; 24 — неподвижная отводка фрикциона промежуточного вала; 25 — пробки смазочных отверстий фрикциона промежуточного вала; 26 — рычаг привода золотников передач (РПМЧ).

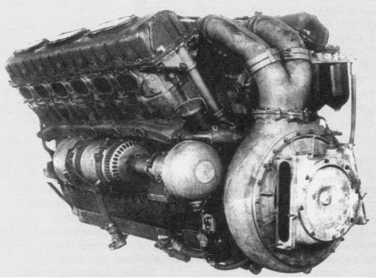

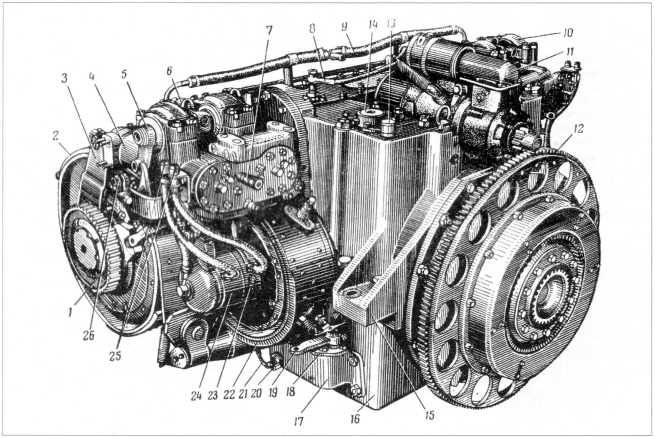

75. Двигатель В12-6Б танка Т-10М (РГАЭ).

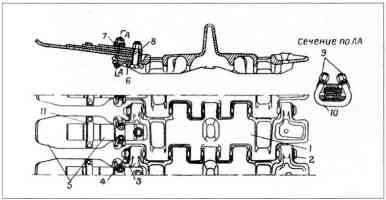

76. Трак танка Т-10М с дополнительным уширителем: 1 — трак; 2 — палец; 3 — дистанционное кольцо; 4 — пружинное кольцо; 5 — уширитель; 6 — захват; 7 — хомут; 8 — болт; 9 — гайка; 10 — скоба; 11 — планка (РПМЧ).

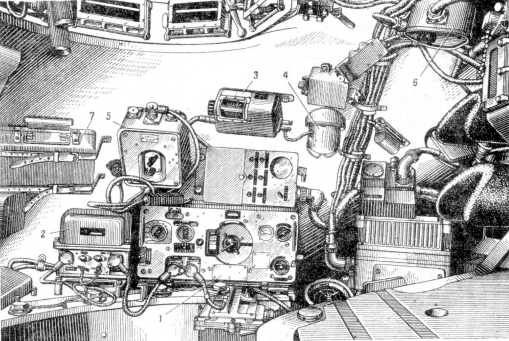

77. Установка в башне танка Т-10М радиостанции Р-113 и ТПУР-120: 1 — приемопередатчик; 2 — блок питания; 3 — блок настройки антенны; 4 — нижняя часть антенного устройства; 5 — аппарат ТПУА-1; 6 — аппарат ТПУ А-2; 7 — ящик с комплектом ЗИП (РПМЧ).

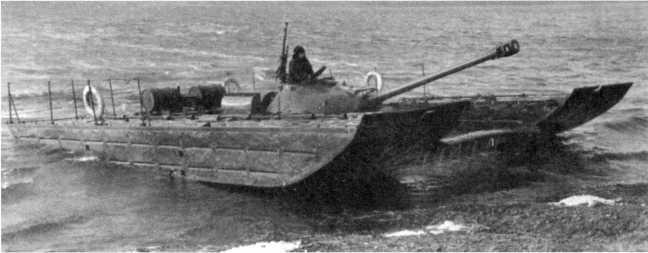

78. Испытания танка Т-10, оснащенного комплектом индивидуальных плавсредств. 1958 год (АСКМ).

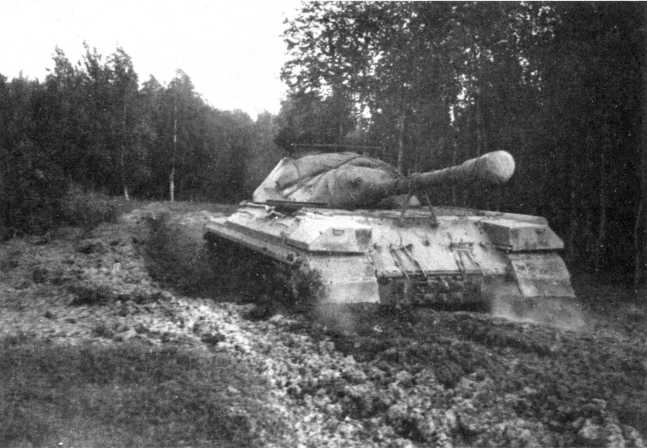

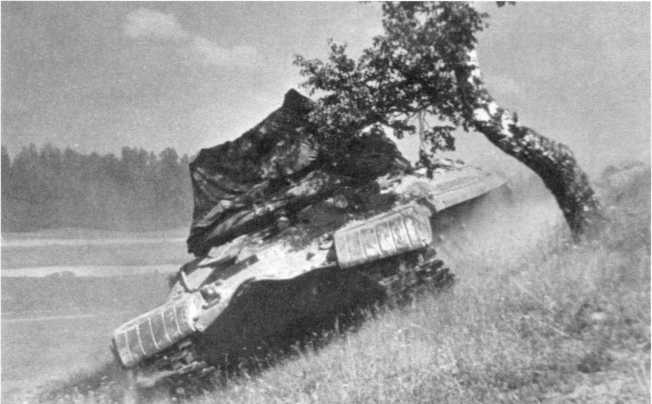

79, 80. Испытания танка «объект 266» с гидротрансмиссией. 1955 год (РГАЭ).

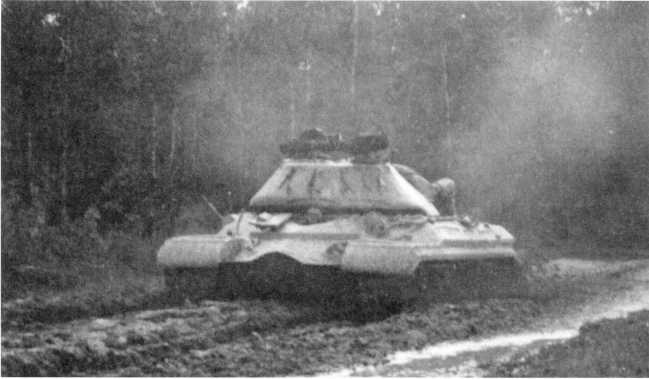

81. «Объект 266» с гидротрансмиссией во время испытаний на трассе НИБ полигона. 1955 год (РГАЭ).

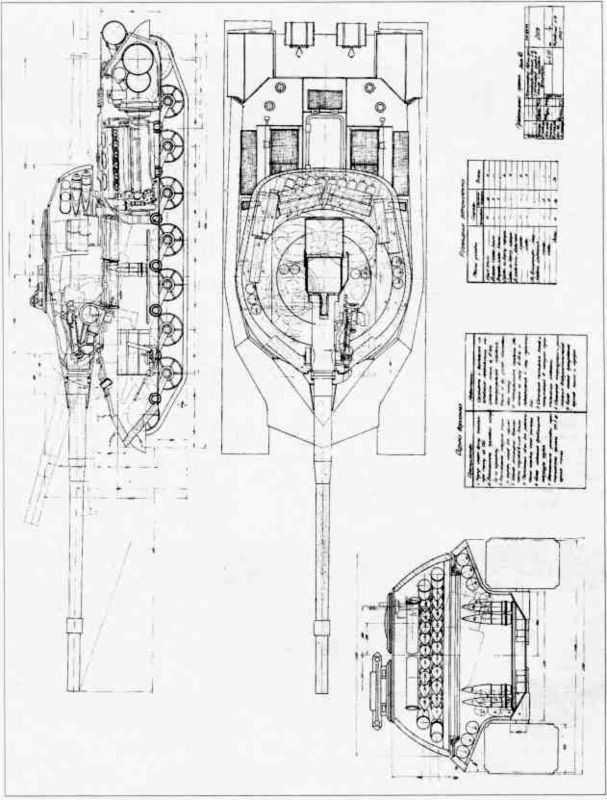

82. Проект самоходной установки «объект 268», вариант с установкой вооружения во вращающейся башне. 1952 год (АСКМ).

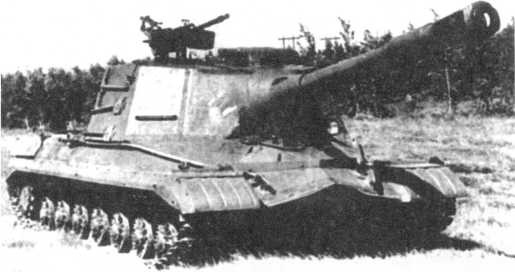

83. Самоходно-артиллерийская установка «объект 268» на базе танка Т-10, общий вид. 1957 год (АСКМ).

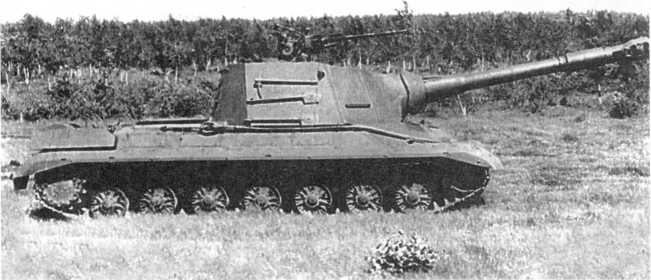

84. Самоходно-артиллерийская установка «объект 268» на заводских испытаниях, вид справа. 1957 год (АСКМ).

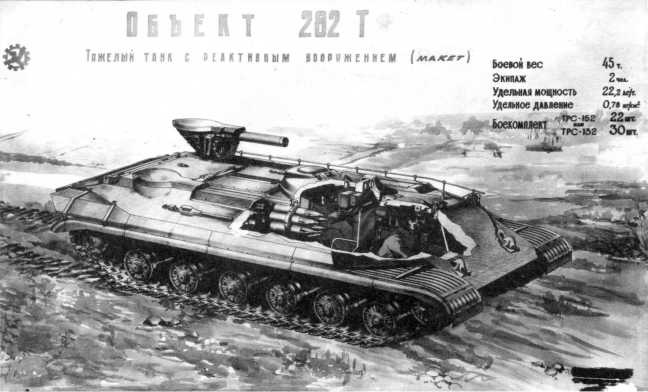

85. Проект ракетного танка «объект 268Т». 1958 год (АСКМ).

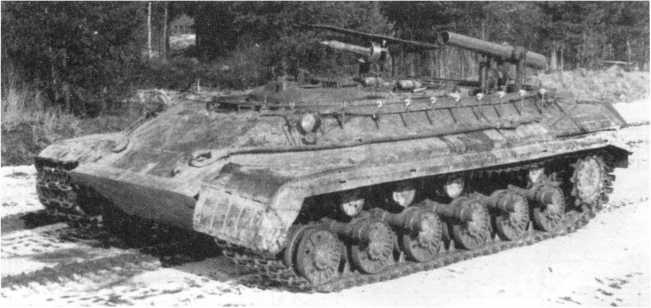

86. Опытный образец ракетного танка «объект 282». 1959 год (АСКМ).

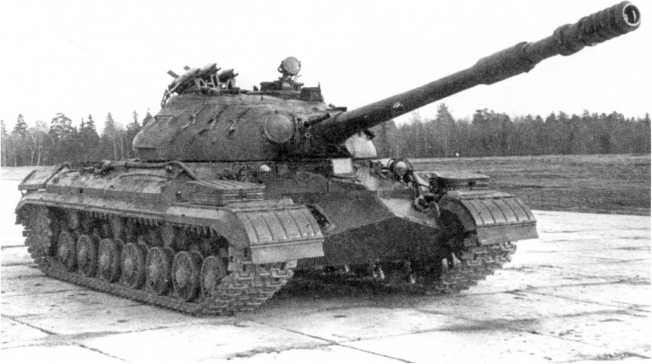

87. Опытный вариант танка Т-10М с установкой ПТРК «Малютка», общий вид (ИЖ).

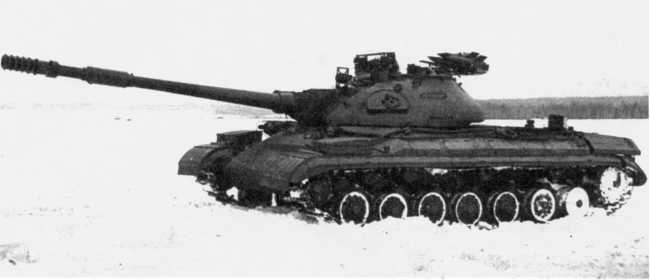

88. Танк Т-10М с ПТРК «Малютка» («объект 272М»), вид слева. Хорошо видны ракеты на пусковой установке (ИЖ).

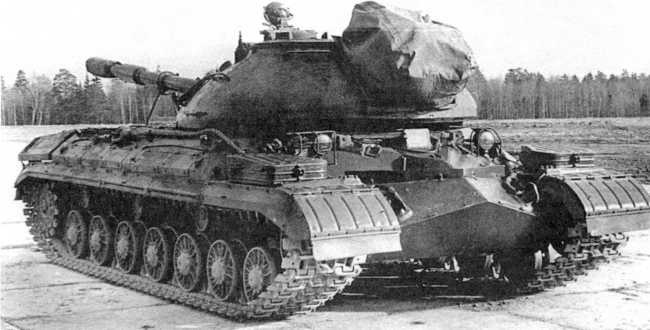

89. «Объект 272М» — танк Т-10 с ПТРК «Малютка». Ракеты закрыты специальным чехлом (ИЖ).
