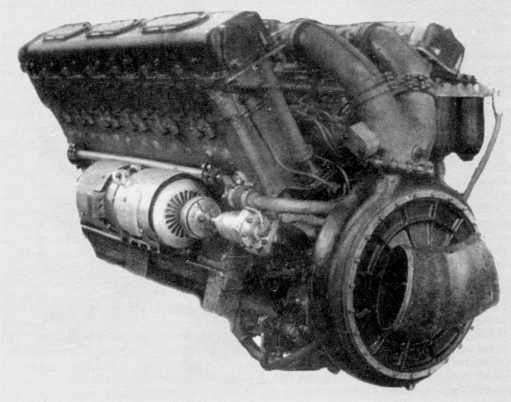

27. Двигатель В12-5 танка Т-10 (РГАЭ).

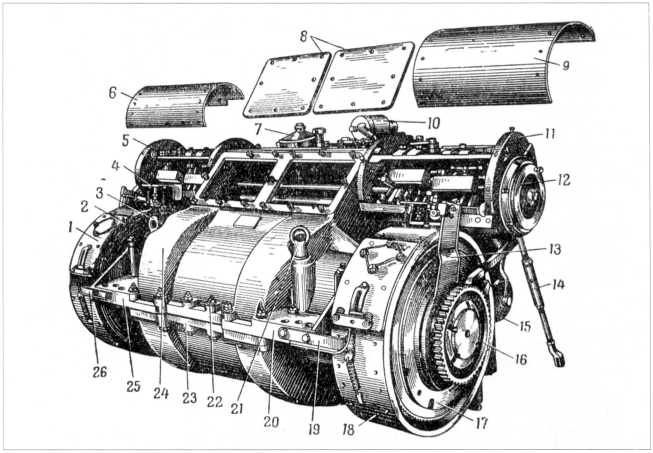

28. Коробка перемены передач танка Т-10, вид сзади: 1 и 18 — тормоза мультипликаторов; 2 и 17 — фрикционы мультипликаторов; 3 и 21 — рымы; 4, 19 и 26 — кронштейны; 5 и 11 — картеры механизмов управления; 6, 8 и 9 — крышки; 7 — масляный фильтр «Кимаф»; 10 — стартер; 12 — сектор; 13 — рычаг неподвижной отводки включения фрикциона; 14 — тяга к кулаку-разделителю; 15 — неподвижная отводка включения фрикциона; 16 — шестерня; 20 и 25 — задние опорные лапы картера; 22 — призонный болт; 23 — нижняя половина картера; 24 — верхняя половина картера (РПМЧ).

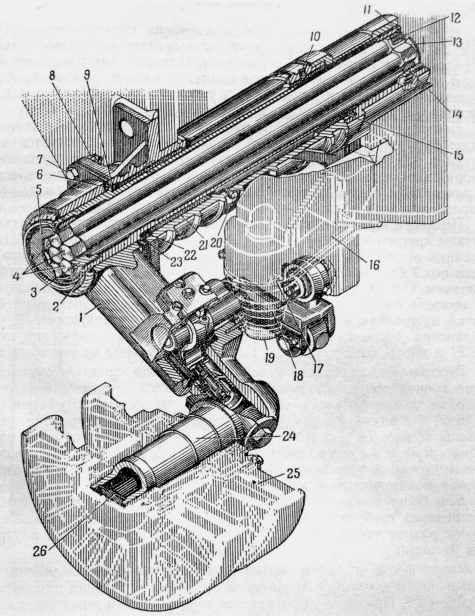

29. Подвеска передних и задних опорных катков танка Т-10: 1 — балансир; 2 — ось балансира; 3 — наружная муфта; 4 — стержень (торсион); 5 — крышка; 6 — съемный фланец; 7 — болт; 8 — гайка; 9 — регулировочная прокладка; 10 — установочный винт; 11 — пружинное кольцо; 12 — винт; 13 — обойма; 14 — внутренняя муфта; 15 — внутренняя втулка; 16 — упор; 17 — стопорный болт; 18 — спиральная пружина; 19 — боек; 20 — пробка; 21 — наружная втулка; 22 — войлочный сальник; 23 — регулировочная прокладка; 24 — ось катка; 25 — опорный каток; 26 — заглушка (РПМЧ).

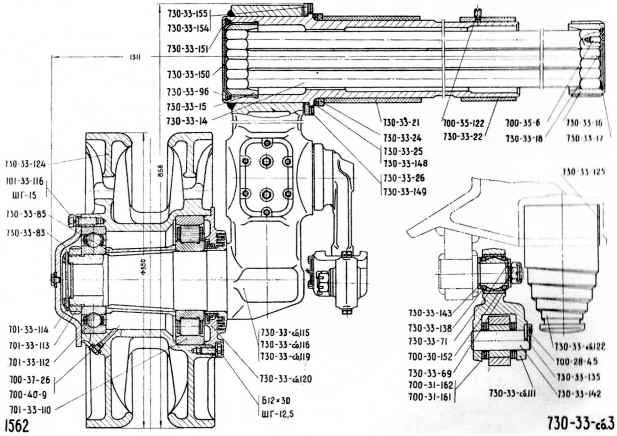

30. Чертеж подвески опорных катков танка Т-10 (АК).

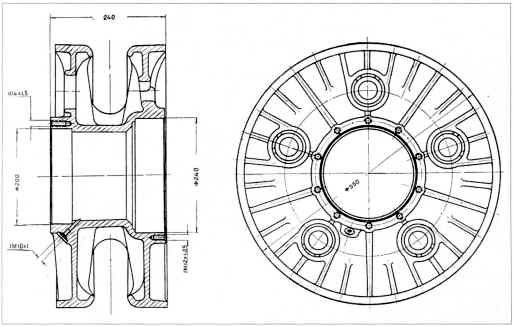

31. Чертеж опорного катка танка Т-10 (АК).

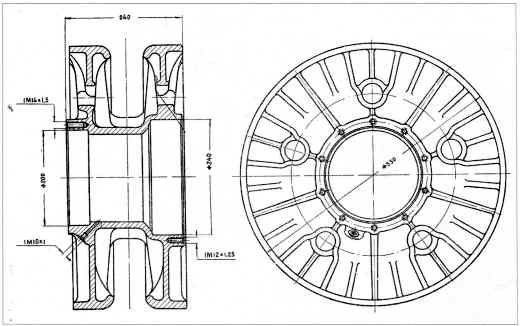

32. Чертеж направляющего колеса танка Т-10 (АК).

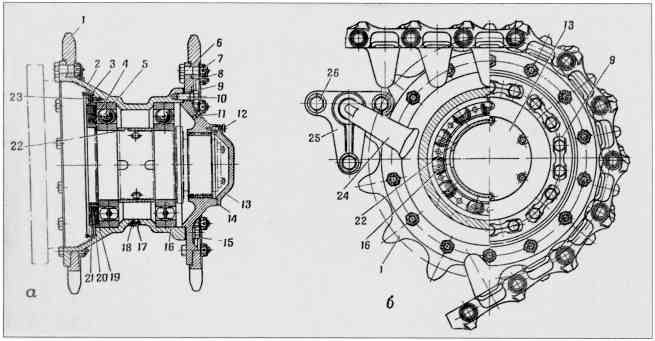

33. Ведущее колесо танка Т-10: 1 — венец; 2 — корпус; 3 — обойма сальника; 4 — нажимное кольцо; 5 — лабиринтное кольцо; 6, 10, 12, 23 и 26 — болты; 7 — гайка; 8 — муфта; 4 — стопорная шайба; 11 — пробка; 13 — броневой колпак; 14, 15 — прокладки; 16 — шарикоподшипник; 17 — стопорная шайба; 18 — пробка; 19 — резиновая манжета; 20 — пружина; 21 — войлочный сальник; 22 — распорная втулка; 24 — очиститель; 25 — кронштейн (РПМЧ).

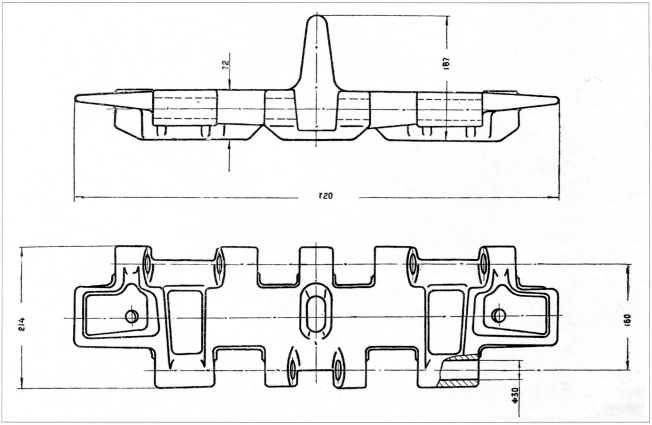

34. Трак танка Т-10, схема из атласа запасных частей (АК).

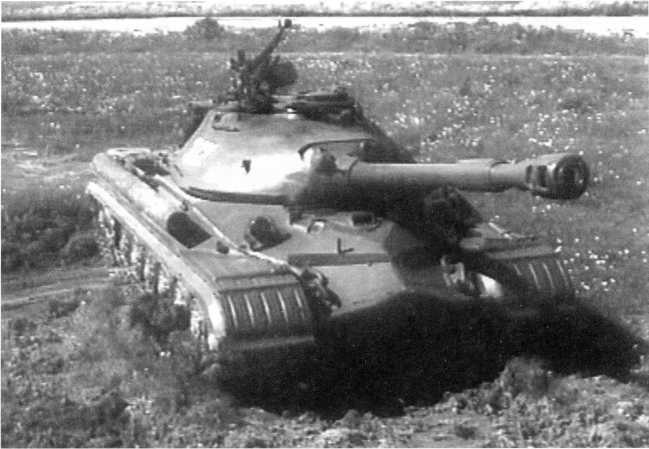

35. Танк Т-10А, общий вид (кадр учебного кинофильма).

36. Танк Т-10А, вид сзади слева (кадр учебного кинофильма). Хорошо видны топливные баки и укладка БДШ.

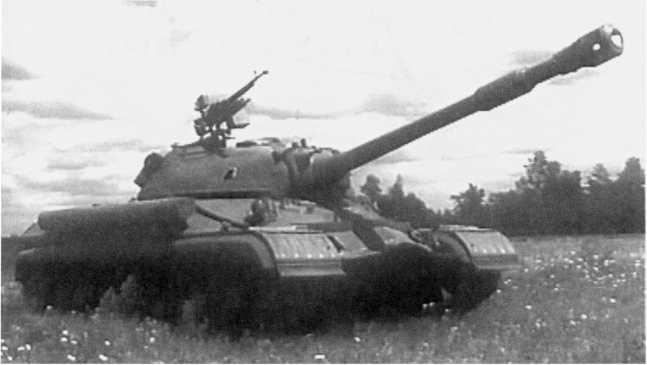

37. Тяжелый танк Т-10Б, общий вид (кадр учебного кинофильма).

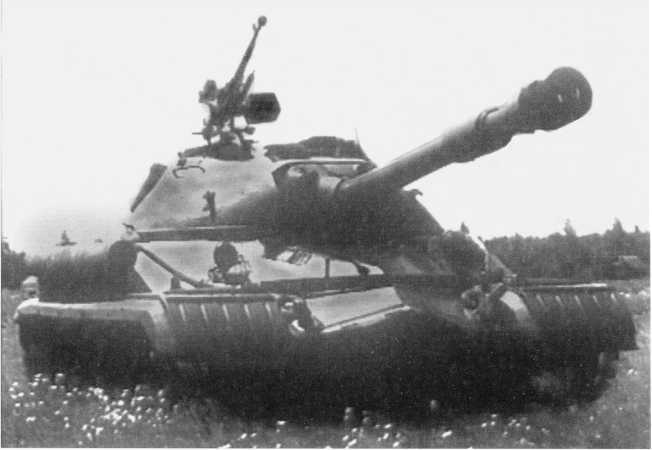

38. Тяжелый танк Т-10Б во время демонстрации ходовых качеств на полигоне (кадр учебного фильма).

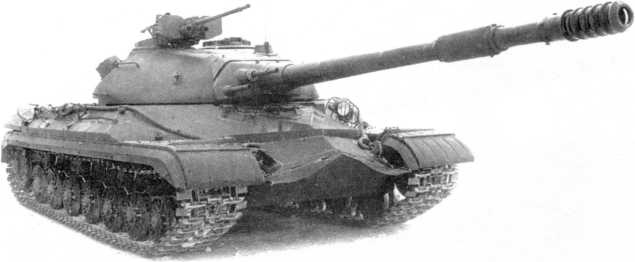

39. Опытный образец танка «объект 265» на испытаниях, 1952 год. Хорошо видна установка спаренных с пушкой 14,5 и 7,62-мм пулеметов (РГАЭ).

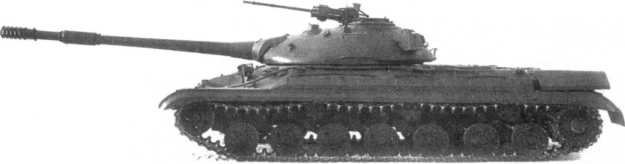

40. Опытный образец танка «объект 265», вид слева. На башне видна зенитная установка 14,5-мм пулемета КПВТ (РГАЭ).

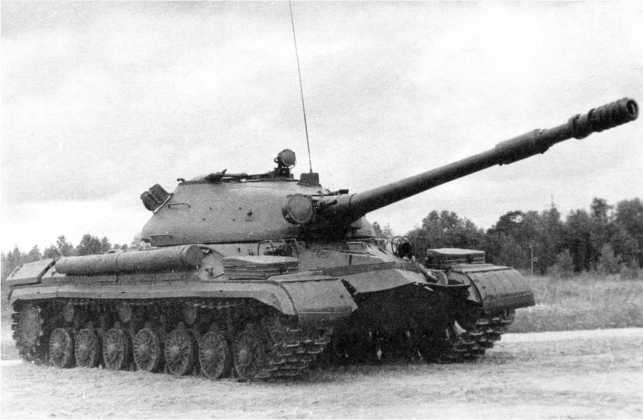

41. Опытный образец танка Т-10М Челябинского Кировского завода — «объект 734» на испытаниях. 1958 год (РГАЭ).

42. 122-мм пушка М62-Т2 танка Т-10М и боеприпасы к ней.

43. 1 — выстрел с бронебойным снарядом БР-472 (снаряд и заряд); 2 — выстрел с осколочно-фугасным снарядом ОФ-472.

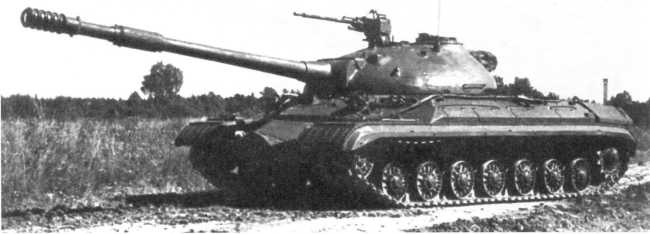

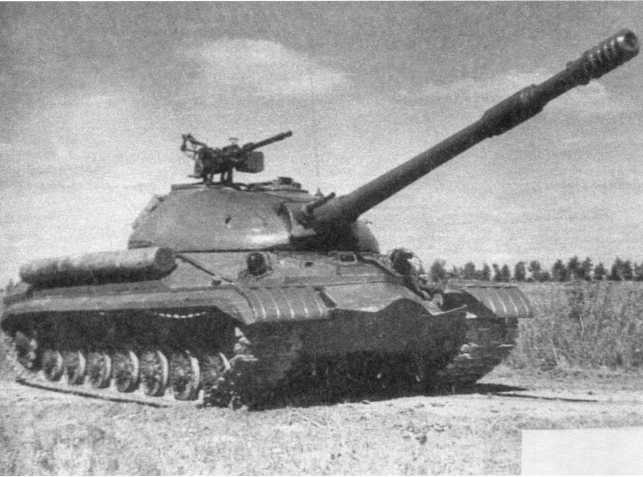

44. Общий вид танка Т-10М. Хорошо виден спаренный с пушкой 14,5-мм пулемет КП ВТ (АСКМ).

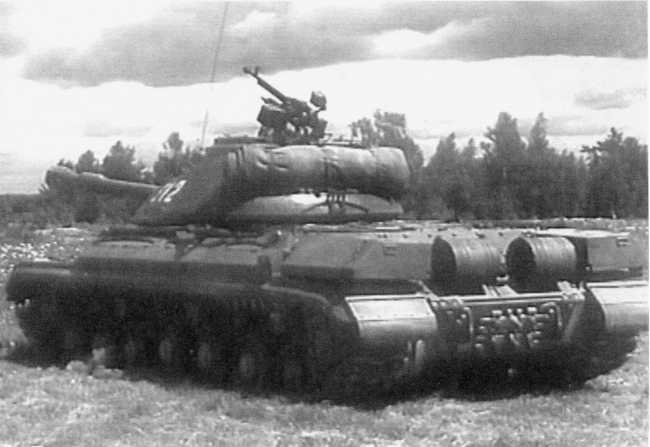

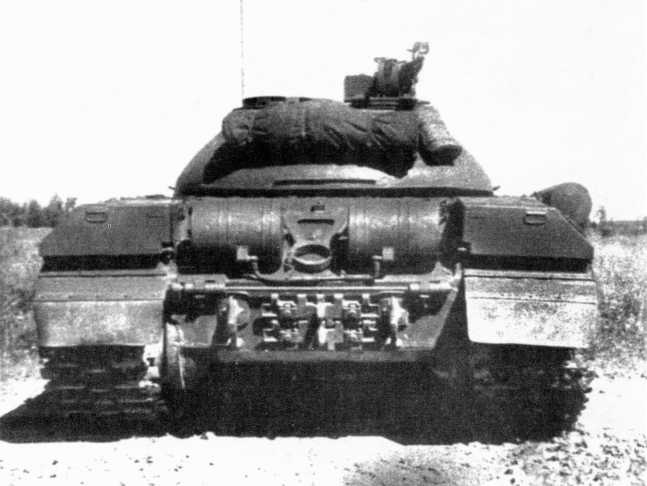

45. Тяжелый танк Т-10М, вид сзади. Хорошо видны наружные топливные баки, дымовые шашки БДШ и укладка брезента на корме башни (АСКМ).

46. Тяжелый танк Т-10М, вид сзади. Между шашками БДШ видно крепление ствола орудия при движении по-походному, на нижнем кормовом листе корпуса закреплены запасные траки (АСКМ).

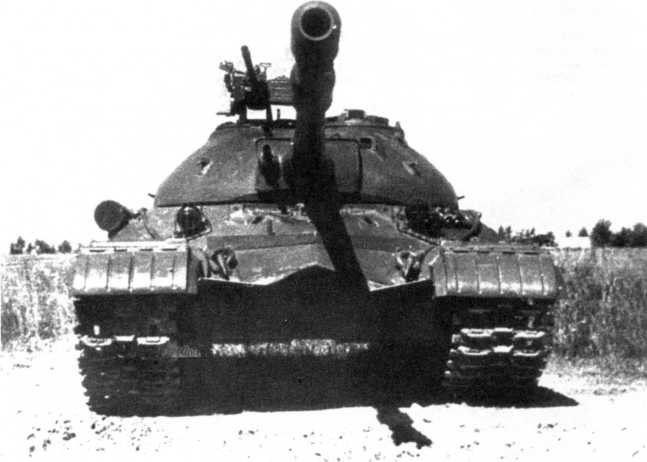

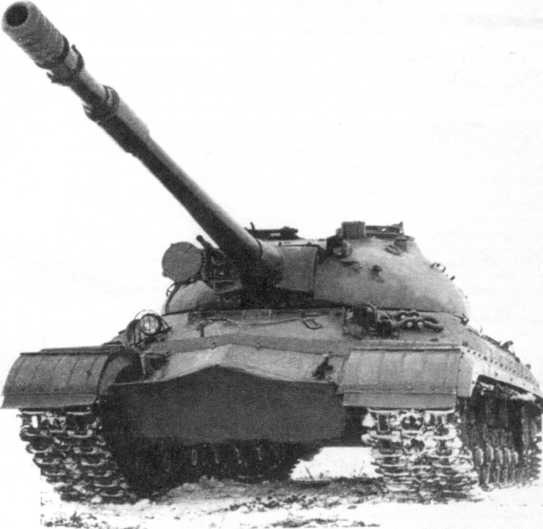

47. Тяжелый танк Т-10М, вид спереди (АСКМ).

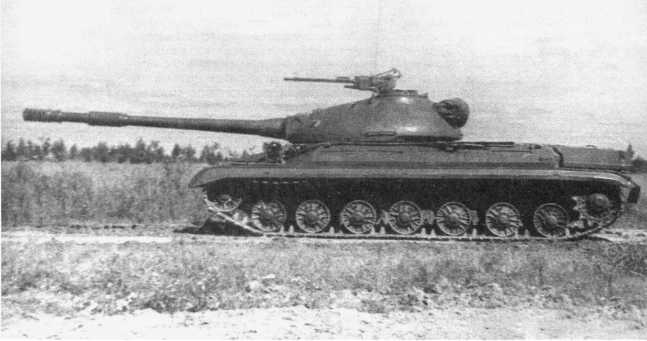

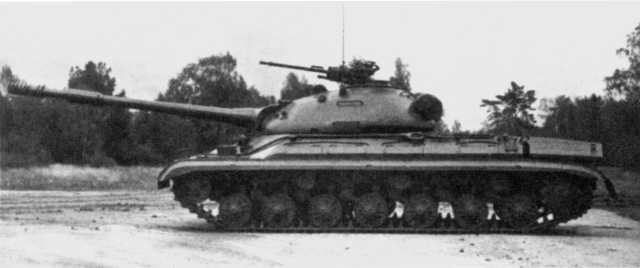

48. Тяжелый танк Т-10М, вид слева. Хорошо видна зенитная установка 14,5-мм пулемета КПВТ (АСКМ).

49. Тяжелый танк Т-10М с демонтированной зенитной установкой пулемета КПВТ (ИЖ).

50. Тяжелый танк Т-10М выпуска Челябинского тракторного завода. 1960 год (ИЖ).

51. Тяжелый танк Т-10М выпуска 1959 года (АСКМ).
