Ещё за день до появления этого приказа — 19 января 1943 года — председатель арткома ГАУ КА генерал-лейтенант Хохлов сообщил заместителю начальника ГБТУ КА Коробкову, что начальник ГАУ КА Н. Яковлев утвердил тактико-технические требования на разработку 76-мм штурмовой самоходной пушки СУ-76 на шасси трофейных самоходных установок «Артштурм» и танков Т-3.

В них говорилось, что «76-мм штурмовая самоходная пушка предназначена в качестве орудия сопровождения мотомехчастей и пехоты для борьбы с огневыми точками, танками и живой силой противника, как прямой наводке, так и с закрытых позиций». Для изготовления такой машины с экипажем из четырех человек предполагалось использовать штатную качающуюся часть 76-мм танковой пушки Ф-34 и шасси немецкого трофейного танка Т-3 (Pz. I II) или самоходки «Артштурм» (StuG III).

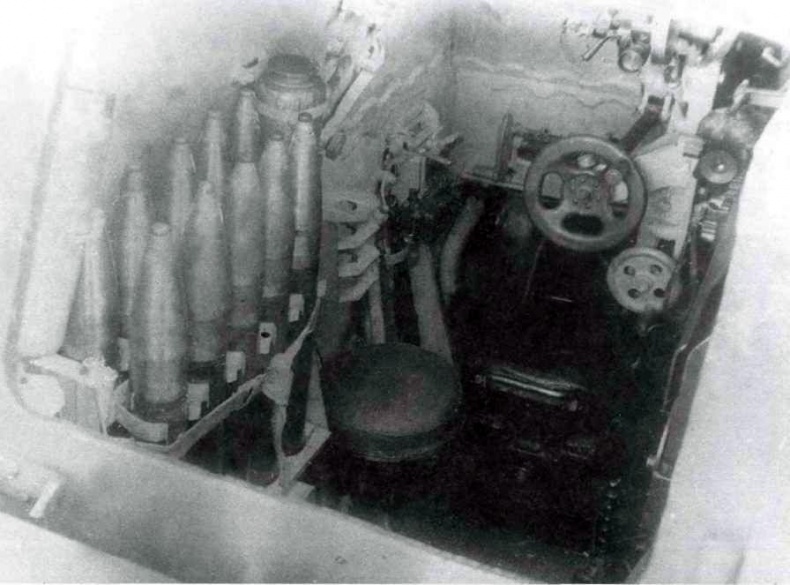

Внутренний вид рубки (по левому борту) СУ-76И через задний люк. Видна боеукладка, казенник пушки, места наводчика и механика-водителя (РГАЭ).

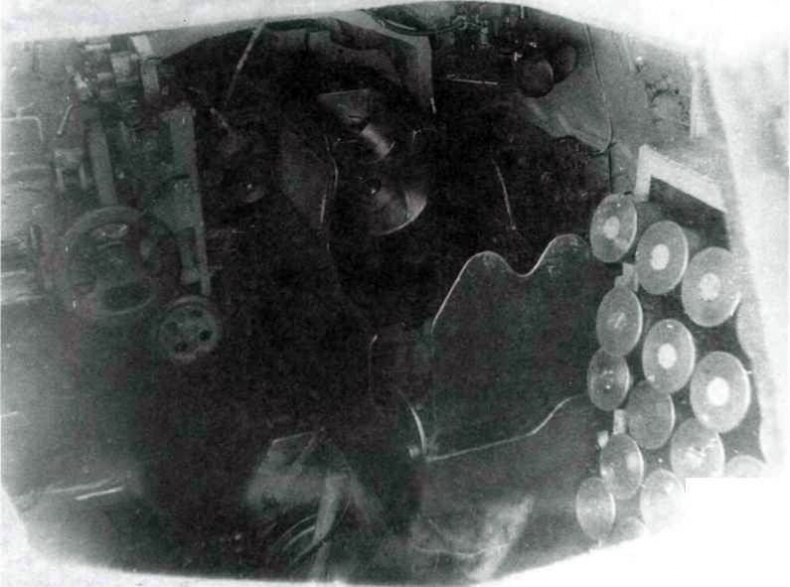

Внутренний вид рубки (по правому борту) СУ-76И через задний люк. Видна боеукладка, казённик пушки и место командира (РГАЭ).

Согласно требованиям, установка вооружения должна была обеспечивать скорострельность не менее 12 выстрелов в минуту (при стрельбе прямой наводкой или на малых углах возвышения), горизонтальный обстрел в пределах не менее 20 градусов, а вертикальный — от -5 до +12 градусов. Прицелы предполагалось использовать от «76-мм полковой пушки, находящейся в валовом производстве, или 76-мм дивизионной пушки обр. 1942 года ЗИС-3». В качестве дополнительного вооружение требовалось предусмотреть два пистолета-пулемета ППШ (стрельба из них должна была вестись через амбразуры в бортах), боекомплект определялся в 75 выстрелов к пушке и не менее 1000 патронов к ППШ.

При изготовлении машины не допускались «изменения в компоновке моторного, трансмиссионного отделений и отделения управления», а боевое отделение «подвергается изменениям в объеме, обеспечивающем возможность установки танковой пушки Ф-34 и создания нормальных условий орудийному расчету». Толщина бронерубки, монтируемой на шасси, должна была «соответствовать толщинам бронелистов „Артштурма“ или Т-3». Для посадки экипажа в кормовом листе рубки должен был размещаться люк, через который осуществлялась и загрузка боекомплекта. В крыше рубки должен был размещаться лючок для установки панорамы орудия, прибор ПТК для командира машины и вентилятор. Все самоходки должны были оснащаться радиостанцией 9-Р и танковым переговорным устройством ТПУ-3ф.

Первый опытный образец новой машины, получившей обозначение СУ-76И (И — «иностранная») удалось собрать только к началу марта 1943 года. Связано это было прежде всего с тем, что находившийся в Москве завод № 37 (ныне это территория НИИ ДАР у станции метро «Преображенская площадь») имел очень ограниченный станочный парк и небольшое число рабочих — основное производство эвакуировалось в Свердловск еще в октябре 1941 года. ^[1]

Испытания первого опытного образца СУ-76И прошли на Софринском артиллерийском полигоне с 13 по 20 марта 1943 года в объеме 434 выстрела (из них 212 на усиленном заряде) и 280 километров пробега (93 шоссе, 187 проселок).

Рассмотрев результаты испытаний указанной самоходной артиллерийской установки, танковое управление ГБТУ КА посчитало «установку отечественной танковой пушки Ф-34 на трофейном танке Т-3 целесообразной». При этом сообщалось, что при производстве машин должны соблюдаться следующие условия:

«1. Все образцы СУ-76, поставляемые в Армию, должны иметь вес, не превышающий веса опытного образца.

2. При использовании трофейной матчасти танков все агрегаты должны быть перебраны и тщательно осмотрены.

3. Каждый образец, передаваемый в Армию, должен быть обеспечен запасными катками и звёздочками (катков 4 шт., звездочек 1 шт.). Катки должны быть переобрезинены на отечественных заводах.

4. Каждый образец СУ-76 должен быть снабжен шпорами на гусеницы из расчёта одна шпора на каждый пятый трак гусеничной цепи.

Целесообразно запас горючего, вмещаемого самоходной установкой, увеличить до 100 литров за счет установки дополнительных баков. СУ-76 с дополнительными баками необходимо испытать пробегом на расстояние 150–200 километров, совместив эти испытания с испытанием по вязкому фунту в летних условиях».

Самоходная установка СУ-76И изготавливалась на базе танка Pz. III (со снятой башней и подбашенным листом) или штурмового орудия StuG III с демонтированной рубкой. Вместо них сверху устанавливалась рубка в форме усеченной пирамиды, сваренная из бронелистов толщиной 25–35 мм. Вооружение машины состояло из 76-мм танковой пушки Ф-34, имевшей в варианте для вооружения самоходки индекс С-1. От танкового варианта она отличалась наличием карданной рамки, позволявшей устанавливать орудие непосредственно в лобовом листе корпуса. В этой пушке использовался поворотный механизм от 122-мм гаубицы М-30. В июне 1943 года завод № 92 предложил использовать в установке С-1 поворотный и подъемный механизмы от 76-мм дивизионной пушки ЗИС-3, но было ли это введено на СУ-76И автору неизвестно. Снаружи установка закрывалась довольно массивной литой бронемаской.

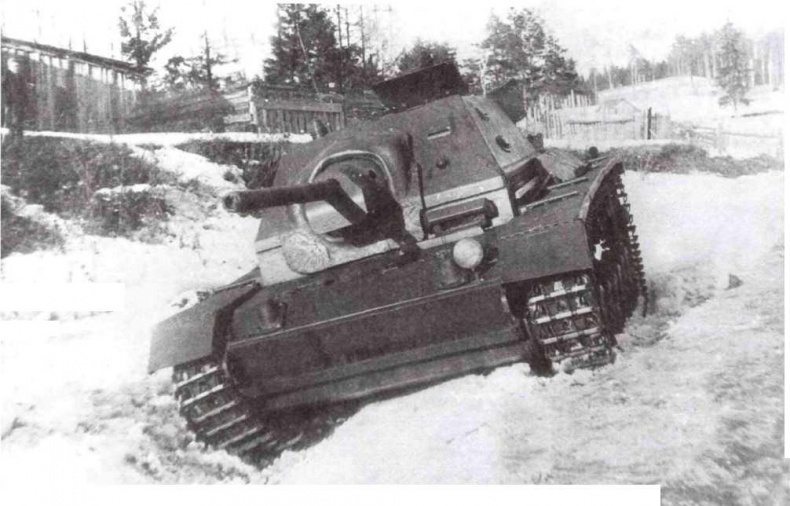

Опытный образец СУ-76И во время испытаний на Софринском полигоне. Март 1943 года. Щиток на маске орудия отсутствует, хорошо видна форма литой бронемаски (РГАЭ).

БоекомплектСУ-76И состоял из 98 выстрелов, уложенных в укладки у задней части правого и левого бортов боевого отделения. Экипаж машины состоял из четырех человек — механика-водителя, командира (справа от пушки), наводчика (слева от пушки) и заряжающего (в задней части боевого отделения). Для посадки экипажа имелось два люка слева в крыше над наводчиком и в кормовом листе рубки. Самоходка оснащалась радиостанцией 9-р и танковым переговорным устройством ТПУ-3.
