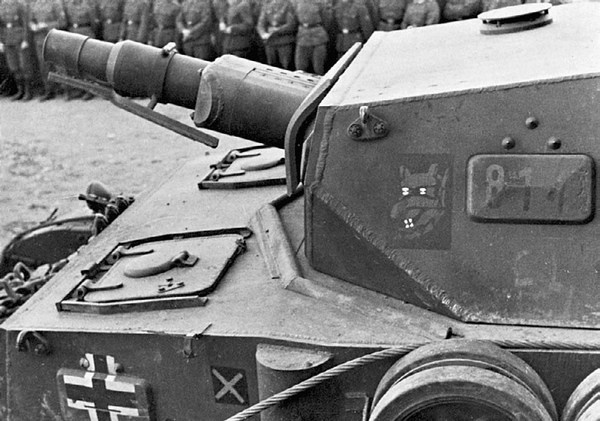

^{Pz.IV Ausf.F1. Хорошо видны крышки люков механика-водителя и пулеметчика с круглыми лючками для запуска сигнальных ракет. Приваренный к борту корпуса перед укладкой запасных траков полуцилиндр закрывает вытяжное отверстие системы охлаждения тормозов.}

^{Гитлер в окружении высших офицеров Вермахта и СС осматривает один из первых танков Ausf.F2. Берлин, 4 апреля 1942 года.}

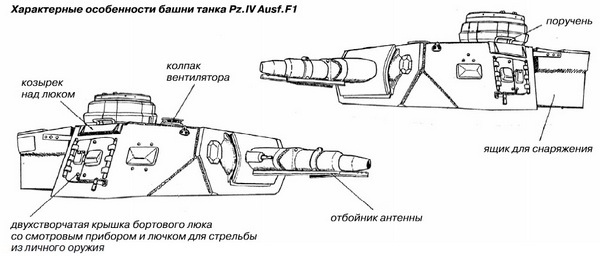

Pz.IV Ausf.F (7/BW) появился в результате анализа боевого применения машин предыдущих вариантов в Польше и Франции. Вновь возросла толщина брони: лоб корпуса и башни — до 50 мм, борта — до 30. Одностворчатые дверцы в бортах башни заменили на двухстворчатые, лобовой лист корпуса опять стал прямым. Пулемет при этом сохранился, но теперь он размещался в шаровой установке Kugelblende 50. Поскольку масса корпуса танка возросла на 48 %, по сравнению с Ausf.E, машина получила новую 400-мм гусеницу вместо применявшейся ранее 360-мм. Были выполнены дополнительные вентиляционные отверстия в крыше моторного отделения и в крышках трансмиссионных люков. Изменились размещение и конструкция глушителей двигателя и бензомотора поворота башни. Помимо фирмы Krupp-Gruson к производству танка, продолжавшемуся с апреля 1941 по март 1942 года, подключились Vomag и Nibelungenwerke.

Все вышеперечисленные модификации танка Pz.IV вооружались короткоствольной 75-мм пушкой с начальной скоростью бронебойного снаряда 385 м/с, которая была бессильна как против английской «Матильды», так и против советских Т-34 и КВ. После выпуска 462 машин варианта F производство их прекратили на один месяц. За это время в конструкцию танка внесли весьма существенные изменения: главное из них — установка 75-мм пушки KwK 40 с длиной ствола 43 калибра и начальной скоростью бронебойного снаряда 770 м/с, разработанной конструкторами фирм Krupp и Rheinmetall. Производство этих орудий началось в марте 1942 года. 4 апреля танк с новой пушкой был показан Гитлеру, и вслед за этим возобновился его выпуск. Машины с короткими пушками имели обозначение F1, а с новым орудием — F2. Боекомплект последних состоял из 87 выстрелов, 32 из которых размещались в башне. Машины получили новую маск-установку и новый прицел TZF 5f. Боевая масса достигла 23,6 т. До июля 1942 года было выпущено 175 Pz.IV Ausf.F2, еще 25 машин переоборудовали из F1. Судя по воспоминаниям Г. Гудериана в апреле 1942 года 12 танков Ausf.F2 изготовили с 80-мм лобовой броней. Эти машины предназначались для десанта на о. Мальта. Несколько машин модификации F2 позднего выпуска получили башни следующей модификации — Ausf.G.

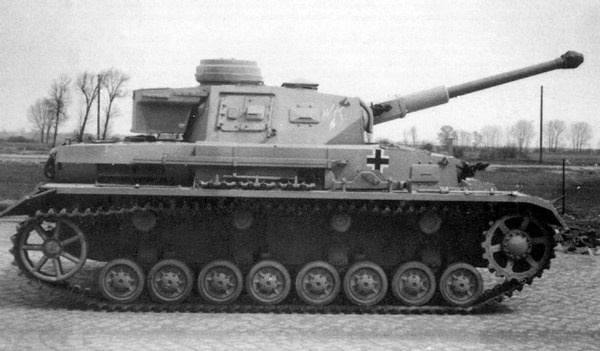

^{Новенький Pz.IV Ausf.F2. Весна 1942 года. Судя по всему, снимок сделан на одном из полигонов в Германии.}

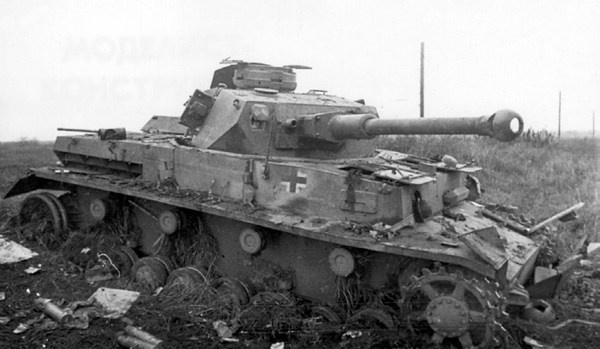

^{Подорвавшийся на мине и добитый советской артиллерией Pz.IV Ausf.F2. Северный Кавказ, район г. Орджоникидзе (ныне Владикавказ), 1942 год.}

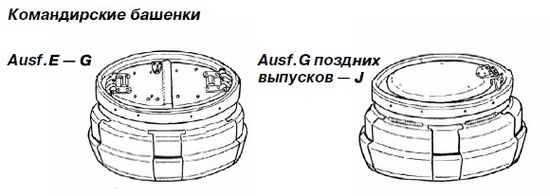

Вариант Pz.IV Ausf.G (изготовлено 1687 единиц), выпуск которого начался в мае 1942 и продолжался до апреля 1943 года, принципиальных отличий от машин модификации F не имел. Единственной сразу бросающейся в глаза новинкой стал двухкаморный дульный тормоз пушки. Кроме того, на большей части выпущенных машин отсутствовали приборы наблюдения в лобовом листе башни справа от пушки и в правом борту башни. Впрочем, судя по фотографиям, этих приборов нет и на многих машинах варианта F2. Последние 412 танков Ausf.G получили 75-мм пушку KwK 40 с длиной ствола в 48 калибров. Машины поздних выпусков оснащались 1450-кг «восточными гусеницами» — Ostketten, дополнительной 30-мм лобовой броней (ее получили около 700 танков) и бортовыми экранами, что делало их почти не отличимыми от следующей модификации — Ausf.H. Один из серийных танков был переоборудован в прототип самоходного орудия Hummel.

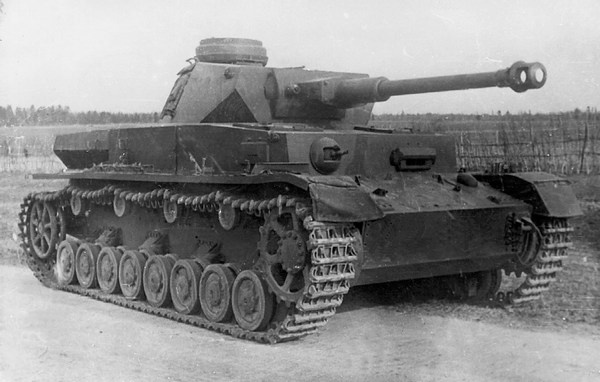

^{Pz.IV Ausf.G на НИБТПолигоне в Кубинке, 1947 год. Эта машина (№ 83122) экспонируется в Военно-историческом музее бронетанкового вооружения и техники по сей день.}

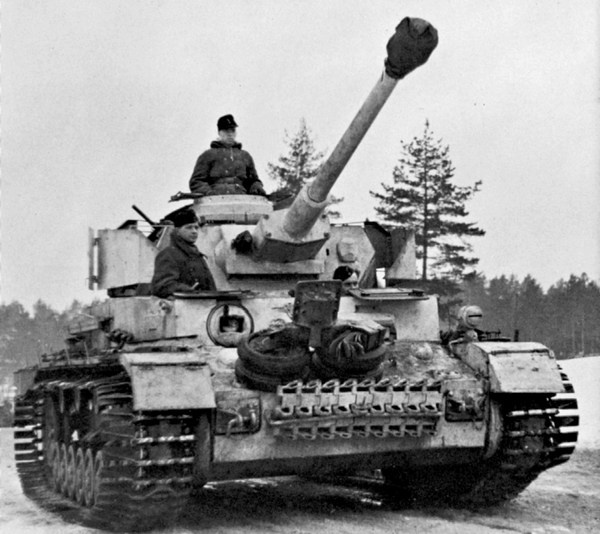

^{Pz.IV Ausf.G поздних выпусков. Об этом можно судить по приваренной дополнительной лобовой броне, противокумулятивным экранам и способу крепления запасных траков. Машина, однако, имеет двустворчатую крышку командирского люка. Бортовые экраны отсутствуют по причине установки «восточных гусениц» с насадками-уширителями. Крепление запасных катков на лобовой броне — нештатное. Танк из состава моторизованной дивизии «Фельдхернхалле» (Feldherrnhalle), Восточный фронт, зима 1943/1944 года.}

Танки модификации Н получили 80-мм лобовую броню, антенна радиостанции была перенесена в корму корпуса, появились 5-мм бортовые экраны на корпусе и башне, предохранявшие от кумулятивных (или, как их тогда у нас называли, бронепрожигающих) снарядов, изменилась конструкция ведущих колес. Часть танков имела необрезиненные поддерживающие катки. На Ausf.H устанавливалась коробка передач Zahnradfabrik ZF SSG77, аналогичная применяемой в танке Pz.III. На командирской башенке была смонтирована зенитная установка пулемета MG 34 — Fliegerbeschussgerät 41 или 42. На машинах последних выпусков кормовой лист корпуса стал вертикальным (раньше он располагался под наклоном 30° к вертикали). До 18 мм возросла броневая защита крыши башни. Наконец, все наружные поверхности танка обмазывались циммеритом.
