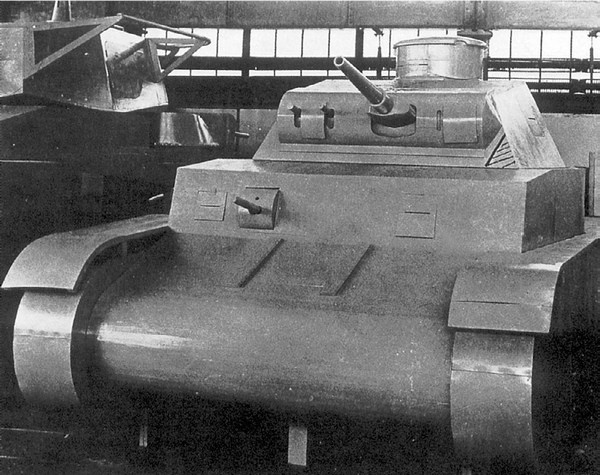

^{Деревянный макет танка BW в натуральную величину, изготовленный в 1934 году.}

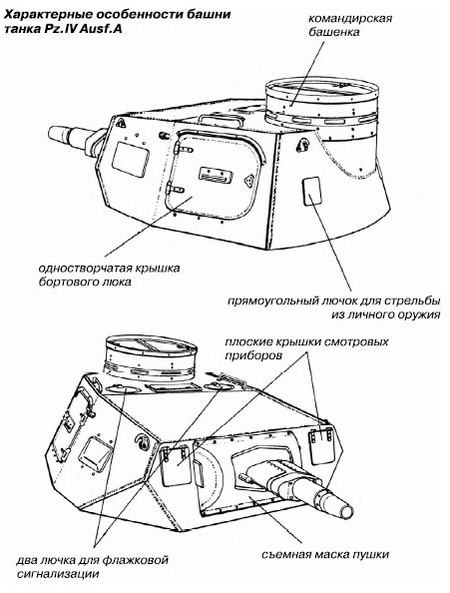

Характерными чертами машин модификации A стали командирская башенка цилиндрической формы с шестью смотровыми щелями и курсовой пулемет в шаровой установке в ломаном лобовом листе корпуса. Башня танка была смещена влево от его продольной оси на 51,7 мм, что объяснялось внутренней компоновкой механизма поворота башни, включавшего в себя двухтактный бензиновый двигатель, генератор и электромотор.

До марта 1938 года заводские цеха покинули 35 танков модификации А (производственная серия 1/BW). Практически это была установочная партия.

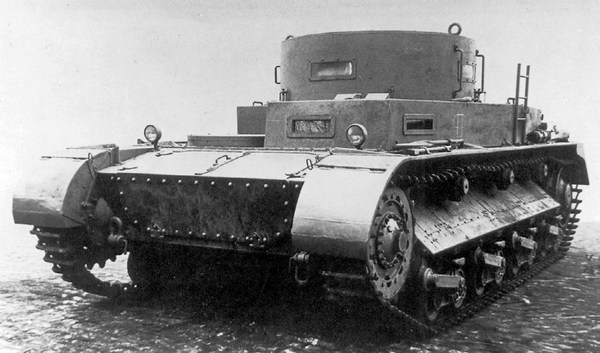

^{Прототип фирмы Rheinmetall VK 2001 (Rh), 1935 год.}

^{Крупповский прототип VK 2001 (K) во время испытаний на Куммерсдорфском полигоне в 1935 году.}

Машины модификации В (2/BW) несколько отличались от предыдущих. Ломаную лобовую плиту корпуса заменили на прямую, ликвидировали курсовой пулемет (на его месте появился смотровой прибор радиста, а справа от него — бойница для стрельбы из личного оружия), ввели новую командирскую башенку и перископический прибор наблюдения, изменили конструкцию бронировки почти всех смотровых приборов, вместо двухстворчатых крышек посадочных люков механика-водителя и радиста установили одностворчатые. Танки Ausf.B оснащались двигателем Maybach HL 120TR мощностью 300 л.с. при 3000 об/мин и шестискоростной коробкой передач ZF SSG76. Боекомплект сократился до 80 выстрелов и 2700 патронов. Броневая защита практически осталась прежней, лишь толщину лобовой брони корпуса и башни довели до 30 мм.

С апреля по сентябрь 1938 года было изготовлено 42 (или 45) Pz.IV Ausf.B.

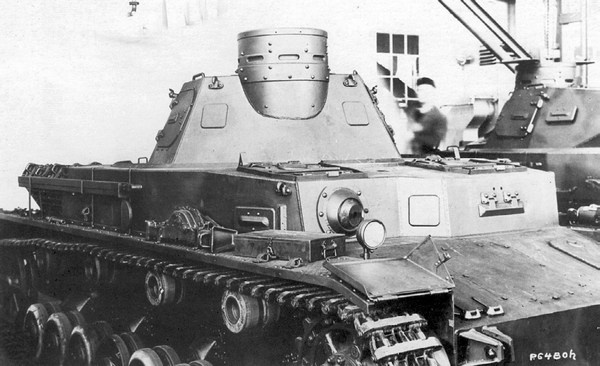

^{Серийный танк Pz.IV Ausf.А в сборочном цеху завода Круппа в Эссене. 1937 год.}

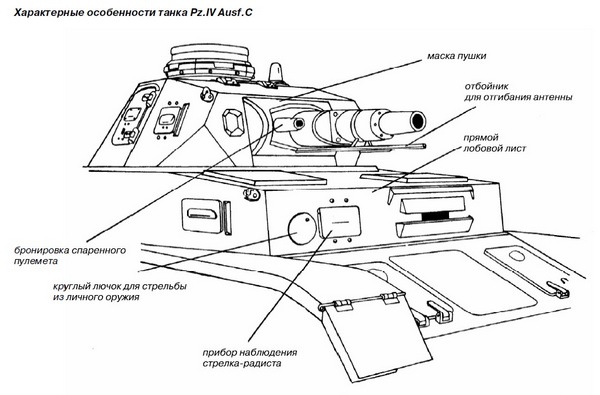

С сентября 1938 по август 1939 года производились танки серии С (3/BW) — 140 единиц (по другим данным, 134 танка и шесть шасси для инженерных войск). С 40-й машины серии (заводской номер — 80341) начали устанавливать двигатель Maybach HL 120TRM — в дальнейшем он применялся на всех последующих модификациях. К другим усовершенствованиям можно отнести специальный отбойник под стволом орудия для отгибания антенны при повороте башни и броневой кожух спаренного пулемета. Две машины Ausf.C переоборудовали в мостовые танки.

С октября 1939-го по май 1940 года было изготовлено 229 машин модификации D двух производственных серий 4/BW и 5/BW, на которых вновь появились ломаная лобовая плита корпуса и курсовой пулемет с дополнительной прямоугольной бронировкой. Изменилась конструкция маски спаренной установки пушки и пулемета. Толщина бортовой брони корпуса и башни возросла до 20 мм. В 1940–1941 годах лобовую броню корпуса усилили 20-мм листами. Танки Ausf.D поздних выпусков имели дополнительные вентиляционные отверстия в моторном отделении (вариант Tp. - tropen — тропический). В апреле 1940 года 10 машин серии D переделали в мостоукладчики.

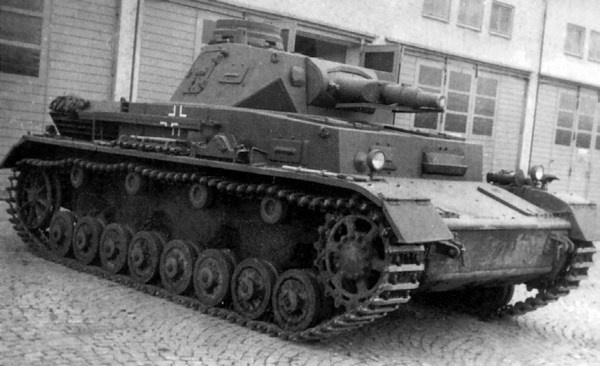

^{Танк Pz.IV Ausf.В в парке одной из танковых частей Вермахта. 1939 год.}

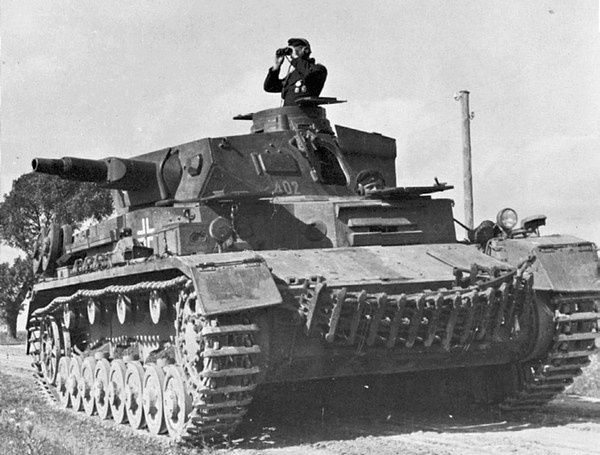

^{Pz.IV Ausf.D, 6-я танковая дивизия, лето 1941 года. К началу операции «Барбаросса» машины ранних выпусков приобрели черты, характерные для более поздних моделей, например, гусеничные траки на лобовом листе корпуса.}

^{Еще одна деталь, приобретенная танками Ausf.D к лету 1941 года — ящик для снаряжения на корме башни.}

В 1941 году один танк Ausf.D в опытном порядке вооружили 50-мм пушкой KwK 39 с длиной ствола 60 калибров. Планировалось перевооружить таким образом все машины этой модификации, однако зимой 1942-го предпочтение было отдано варианту F2 с 75-мм длинноствольной пушкой. В 1942–1943 годах некоторое количество танков Pz.IV Ausf.D в ходе капитального ремонта получили такие пушки. В феврале 1942 года два танка переоборудовали в самоходные установки, вооруженные 105-мм гаубицами К18.

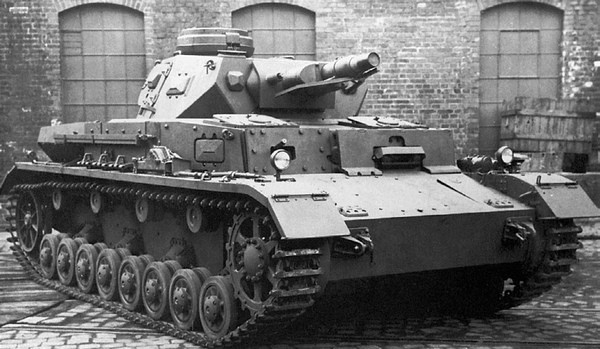

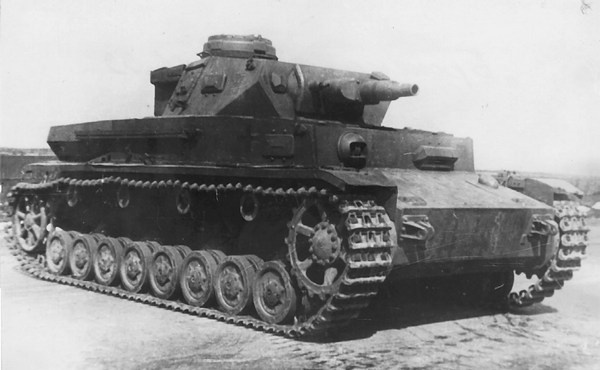

^{Pz.IV Ausf.Е во дворе завода. Обращают на себя внимание 30-мм накладная броня корпуса и отбойник для отгибания антенны под стволом орудия.}

^{Pz.IV Ausf.F1 на НИБТПолигоне в Кубинке, 1947 год. Характерная деталь этой модификации — прямая лобовая плита с шаровой установкой курсового пулемета.}

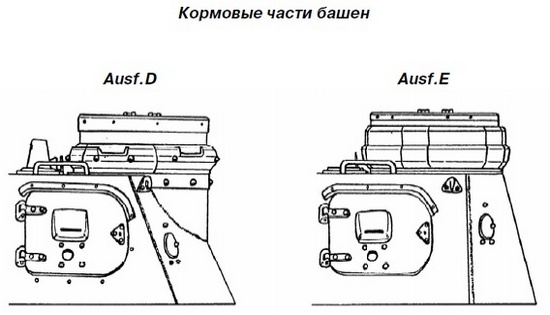

Главным отличием модификации Ausf.E (6/BW) от предшественников стало существенное увеличение толщины брони. Лобовую броню корпуса довели до 30 мм и вдобавок усилили 30-мм экраном. Лоб башни также был доведен до 30 мм, а маска — до 35…37 мм. Борта корпуса и башни имели 20-мм, а крыша и корма — 15-мм броню. Появились командирская башенка нового типа с усиленным до толщины 50…95 мм бронированием, башенный вентилятор, усовершенствованный смотровой прибор механика-водителя, шаровая установка курсового пулемета Kugelblende 30 (число 30 означает, что яблоко установки было приспособлено под крепление в 30-мм броню), упрощенные ведущее и направляющее колеса, ящик для снаряжения, крепившийся на корме башни, и другие более мелкие изменения. Подверглась изменениям и конструкция кормового листа башни. Боевая масса танка достигла 21 т. С сентября 1940 по апрель 1941 года заводские цеха покинули 223 машины версии Е.
