Главный редуктор, вентилятор, вспомогательная силовая установка и прочие агрегаты крепятся на потолочной панели центральной части фюзеляжа. Мощность с двигателей передается на несущий винт через редукторы: два угловых УР-28 и главный ВР-29. Кроме этого, от главного редуктора осуществляется привод двух электрогенераторов переменного тока напряжением 208 В.

Втулка несущего винта представляет собой титановый корпус с пятью вынесенными сферическими эластомерными шарнирами. В подвижных соединениях втулки широко использованы металлофторопластовые и тканевые подшипники, не требующие постоянной смазки. Эластомерная втулка не только позволила снизить трудозатраты на обслуживание вертолета, но и обеспечила повышение маневренности и управляемости машины.


Боевой вертолет Ми-28

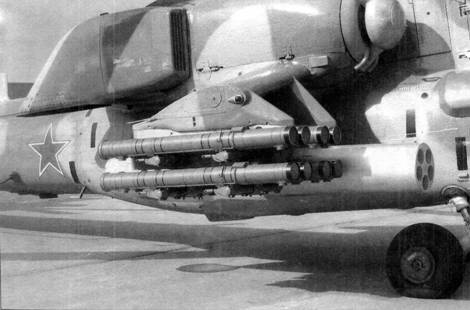

Подвеска пакета транспортно-пусковых контейнеров ПТУР и блока Б-13Л


Боевой вертолет Ми-28

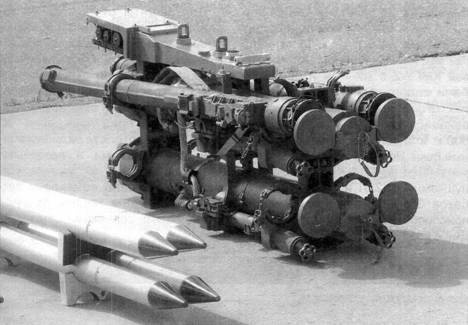

Транспортно-пусковые контейнеры ракет «воздух – воздух» и сами ракеты


Рулевой винт – диаметром 3,84 м, его лопасти установлены под углами 45° и 135° по отношению друг к другу для снижения уровня шума. Лопасти прямоугольной формы в плане с хордой 0,24 м. Конструктивно рулевой винт выполнен из двух модулей, связанных эластомерным подшипником. Лопасти несущего и рулевого винтов оснащены электротепловой противообледенительной системой.

Система управления вертолетом – механическая, с четырьмя комбинированными рулевыми приводами, установленными на главном редукторе и выполняющими функции гидроусилителей и рулевых машин автопилота. Управление стабилизатором кинематически связано с ручкой общего шага несущего винта.

Гидравлическая система Ми-28 состоит из двух независимых систем, предназначенных для питания комбинированных рулевых приводов управления вертолетом и гидродемпфера в системе путевого управления.

В состав оборудования вертолета входят также пневматическая система и устройство кондиционирования воздуха, а также кислородное оборудование.

На Ми-28НЭ установлен комплект приборного оборудования, позволяющий пилотировать вертолет и решать задачи аэронавигации в любое время суток и в любых метеорологических условиях. Бортовое радиоэлектронное и приборное оборудование включает аппаратуру радиокомандной линии наведения ПТУР с антенной, расположенной под радиопрозрачным обтекателем в носовой части фюзеляжа. Под ним находится гиростабилизированная комбинированная обзорно-прицельная станция (КОПС) оператора с оптическим, инфракрасным и телевизионным каналами наблюдения и управления ракетным оружием. КОПС имеет широкие и узкие прямые оптические поля зрения (3- и 13-кратного увеличения). В состав КОПС также входят лазерный дальномер- целеуказатель и телевизионная и инфракрасная станции летчика. На борту имеются системы управления и индикации, цветные многофункциональные жидкокристаллические индикаторы, пилотажно-навигационное оборудование и средства связи.

Важнейшим элементом, допускающим круглосуточное и всепогодное применение вертолета, является надвтулочная РЛС кругового обзора НО-25, работающая в миллиметровом диапазоне. Эта станция позволяет обнаруживать воздушные цели на удалении свыше 20 км, а также наземные препятствия, обеспечивая полет в режиме автоматического огибания рельефа местности.

Предусмотрено использование экипажем очков ночного видения. Приборное оснащение кабины летчика включает индикатор на лобовом стекле (ИЛС) и нашлемный прицел для наведения пушки.

Вооружение вертолета состоит из несъемной подвижной установки НППУ-28Н с пушкой 2А42 калибра 30 мм (скорострельность 550 выстр./ мин по воздушным целям и 200 – 300 выстр./мин – по наземным). Диапазон отклонения НППУ-28: по азимуту от +110° до -110°; по углу места от +13° до -40°. Боезапас пушки – 250 патронов.


Боевой вертолет Ми-28

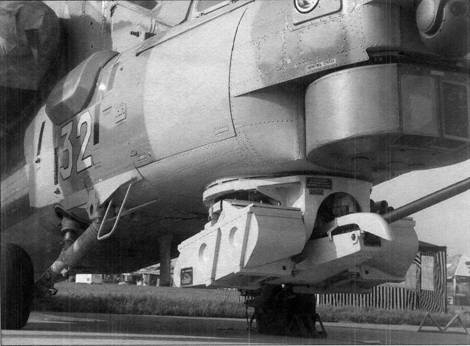

Установка НППУ-28


Боевая нагрузка массой 1605 кг размещается на четырех узлах подвески под крылом. На внешних балочных держателях предусмотрена подвеска в транспортно-пусковых контейнерах до 16 противотанковых управляемых сверхзвуковых ракет 9М120, 9М120Ф или 9А-2200 комплекса «Атака-В» с тандемной кумулятивной, фугасной или стержневой боевыми частями или ракет 9М114 комплекса «Штурм-В» с радиокомандными системами наведения. Предусмотрено также применение объединенной системы ракетного вооружения «Штурм» – «Атака» с максимальной дальностью стрельбы 6000 м, обладающей высокой помехозащищенностью и скорострельностью два-три пуска в минуту.

Кроме этого, в арсенал Ми-28Н включено до восьми ракет 9М39-2 класса «воздух – воздух» с тепловой ГСН комплекса «Игла-В» и два блока противотанковых ракет 9М123 комплекса «Хризантема-В», представляющих собой дальнейшее развитие «Атаки». В состав этого комплекса входит также РЛС наведения, подвешенная в контейнере под крылом вертолета.

На внутренних держателях могут крепиться до четырех блоков НАР Б-8В20-1 с 20 ракетами С-8 калибра 80 мм в каждом или до четырех Б-13Л1 (по пять НАР С-13 калибра 122 мм) или контейнеры мелких грузов КМГУ-2 с минами и авиабомбами малого калибра. На держателях также можно было перевозить авиационные бомбы калибра 250 и 500 кг или дополнительные топливные баки. Возможна установка двух контейнеров УПК-23-250 с 23-мм пушками ГШ-23Л и зажигательных баков ЗБ-500. Вертолет оснащен приспособлениями для постановки мин с воздуха.

Для защиты от поражения управляемыми ракетами на Ми-28НЭ предусмотрена аппаратура для постановки помех радиолокационным станциям и управляемым ракетам с инфракрасными и радиолокационными головками самонаведения; аппаратура предупреждения об облучении вертолета радиолокационными станциями и лазерными целеуказателями противника; устройство отстрела помеховых патронов УВ-26 для защиты от ракет с тепловыми головками самонаведения.

ЭКСПЛУАТАЦИЯ

Поскольку Ми-28Н еще находится в стадии летных испытаний, говорить о полноценной эксплуатации пока рано. В строевых частях ВВС их еще нет.

Летом 2006 г. один опытный образец (ОП-1) и один предсерийный экземпляр (№ 01-01) машины направили на российско-белорусские учения «Щит Союза-2006» для испытания их в условиях, максимально приближенных к боевым. Ми-28Н использовались в последней фазе маневров для непосредственной огневой поддержки наступающих танковых колонн. Ради этого пришлось на время прервать совместные государственные испытания.


Боевой вертолет Ми-28

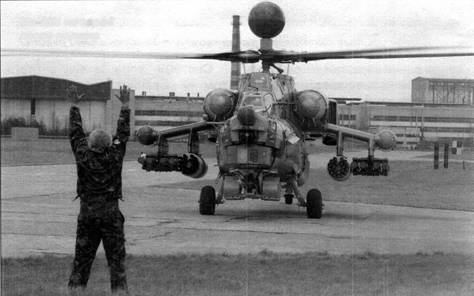

Ми-28Н на аэродроме после полета


Боевой вертолет Ми-28

Пуск ракеты с Ми-28Н на полигоне
