1* . Без учета несущего и хвостового винтов, с вращающимися винтами – 21,16 м.

2* . По втулке несущего винта.

3* . Рекламный проспект ОАО «Роствертол».

4*. В перегоночном варианте – 12 000 кг.

5*. Длина и высота с вращающимися винтами соответственно 14,2 м и 4,93 м.

6*. На пикировании.

7*. С 5% запаса топлива.

8* . С подвесными баками объемом 1100 л.

9*. В перегоночном варианте – 12 000 кг.


Боевой вертолет Ми-28

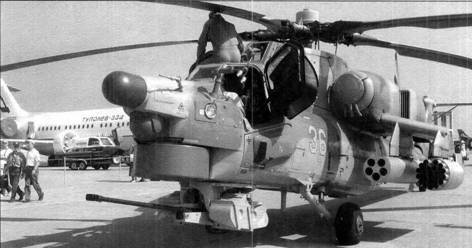

Серийный Ми-28Н (бортовой № 36) на авиасалоне МАКС-2007


Надо отметить, что в ходе испытаний «Ночной охотник» подтвердил возможность продолжения горизонтального полета на одном двигателе, что немаловажно не только в боевой обстановке, но и в ходе повседневной эксплуатации.

Планировалось, что первые семь Ми-28Н посту пят на вооружение российской армии в 2006 г., но этот срок не выдержали. Осенью того же года «Роствертол» сдал заказчику второй предсерийный экземпляр (№ 01-02), а затем третий. Всего на завершающем этапе государственных испытаниях использовали пять вертолетов, включая опытные образцы.

По мере наращивания темпов серийного производства «Роствертол» планировал выпускать не менее 20 – 25 машин в год, учитывая интерес к ним со стороны иностранных заказчиков, в том числе Алжира, Индии и Китая. Ожидается, что стоимость Ми-28Н будет ниже, чем у американских вертолетов AH-64D «Апач».

Всего в Ростове к августу 2007 г. построили три предсерийные машины и одну серийную (бортовой № 36), которые в настоящее время проходят летные испытания. В дополнение к контракту на поставку трех вертолетов Ми-28Н, подписанному в 2005 г., «Роствертол» должен поставить военным еще 16 «ночных охотников», причем последний из них – в 2008 г.

На всех ранних машинах вместо РЛС НО-25 устанавливался ее габаритно-весовой макет. Первый полет с полностью работоспособной станцией был совершен 16 февраля 2007 г.

Поскольку до сих пор нет учебно- тренировочного варианта вертолета с: двойным управлением, то для подготовки экипажей в подмосковном ЦНТУ «Динамика» был создан наземный тренажер – полномасштабный макет кабины с рабочими местами экипажа и имитаторами органов управления. На нем предусмотрено заливающее освещение с интенсивностью и спектром, характерными при работе с системами подсвета кабины реального вертолета.


Боевой вертолет Ми-28

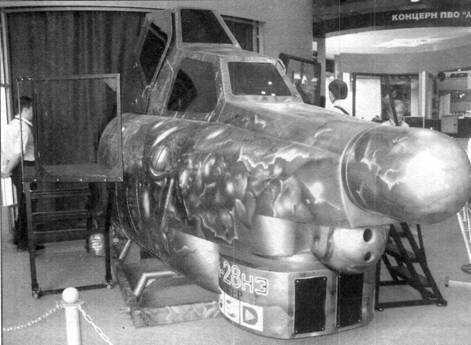

Тренажер экипажа Ми-28


Параллельно с Ми-28Н испытывается и доводится его экспортный вариант Ми-28НЭ, отличающийся оборудованием. В июне 2007 г. он был продемонстрирован на авиационно-космическом салоне в Париже. Этим же летом Ми-28НЭ проверили в условиях жаркого и сухого климата при повышенной запыленности воздуха. Машину испытывали днем и ночью, причем с применением всех видов штатного вооружения. Как сообщалось в средствах массовой информации, «в жестких условиях пустынного климата вертолет продемонстрировал высокие летно-технические и эксплуатационные характеристики. Огневые испытания были проведены с оценкой «отлично».

К сожалению, источник не уточняет, где проходили эти события, но в прессе упоминается об Алжире.

По словам генерального директора «Росвертола» Б. Слюсаря, интерес к Ми-28НЭ по-прежнему сохраняют Индия и Китай.

В настоящее время проходит испытания Ми-28Н с ТВД ВК-2500 мощностью по 2400 л.с.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ ВЕРТОЛЕТА Ми-28НЭ

Вертолет выполнен по классической одновинтовой схеме с неубирающимся шасси и вспомогательным крылом с узлами крепления боевой нагрузки.

Фюзеляж Ми-28НЭ – полумонокок смешанной конструкции, изготовлен преимущественно из алюминиевых сплавов и композиционных материалов с применением клепаных и клеесварных соединений. Технологически он делится на носовую и центральную части, килевую и хвостовую балки.

В носовой части находятся две бронированные, разделенные бронеперегородкой кабины штурмана- оператора (впереди)и пилота (сзади). Бронезащита включает титановую броню и керамические плитки, наклеенные на каркас носовой части фюзеляжа, и силикатные бронестекла, выдерживающие попадание бронебойно-зажигательных пуль калибра 12,7 мм и снарядов калибра 23 мм. Дверь штурмана находится на левом борту, летчика – на правом. Двери оборудованы механизмами аварийного сброса. При аварийном покидании вертолета под дверями надуваются специальные трапы, предохраняющие экипаж от удара о шасси.

Спереди под носовой частью фюзеляжа расположена стабилизированная платформа комбинированной обзорно-прицельной станции КОПС и артиллерийская установка.


Боевой вертолет Ми-28

Второй опытный экземпляр Ми-28Н (ОП-2) в полете


Боевой вертолет Ми-28

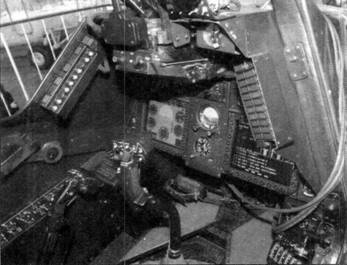

Кабина оператора бортового вооружения


Боевой вертолет Ми-28

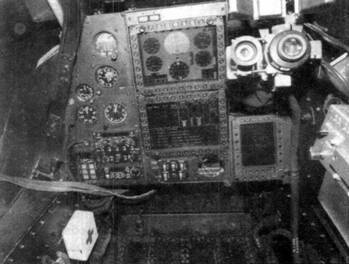

Кабина пилота


Боевой вертолет Ми-28

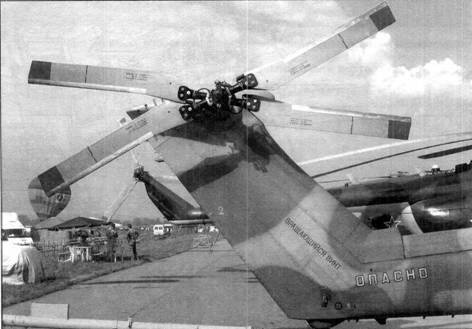

Хвостовой винт и килевая балка


Боевой вертолет Ми-28

Носовая часть Ми-28Н


Под полом кабины летчика размещены блоки электрооборудования, прицельного и пилотажно-навигационного комплекса.

В хвостовой балке находится задний отсек радиооборудования, свободный объем которого позволяет перевозить аэродромное оборудование, необходимое при передислокации вертолета, или транспортировать в особых случаях до трех человек. Доступ в отсек осуществляется через люк и откидной трап с левого борта. Нижнее расположение хвостовой балки исключило возможность соударения с ней лопастей несущего винта.

На килевой балке расположены хвостовой винт и управляемый стабилизатор в виде одной консоли.

Внутри килевой и хвостовой балок размещена тросовая проводка управления рулевым винтом и стабилизатором.

Крыло вертолета размахом 4,88 м – свободнонесущее с четырьмя пилонами, предназначенными для подвески ракетного, стрелково-пушечного, бомбового и прочего вооружения, дополнительных топливных баков и контейнеров КМГУ-2. На торцах крыла размещаются устройства для создания пассивных помех. Крыло кессонной конструкции изготовлено из алюминиевых сплавов, за исключением носка и хвостовой части, выполненных из композиционного материала.
