Силовая передача — гидромеханическая трансмиссия CD-850-6 «Кросс-Драйв», выполненная аналогично трансмиссии танка М48А2 и состоящая из гидротрансформатора, трехступенчатой планетарной коробки передач и многорадиусного планетарного дифференциального механизма поворота.

Подвеска танка М60 аналогична подвеске танка М48А2, за исключением незначительных изменений, внесенных в ее конструкцию. В частности, на М60 исключены натяжные ролики, использованы более жесткие торсионные валы, позволившие несколько увеличить клиренс машины, опорные (кроме крайних) и поддерживающие катки изготовлены из алюминиевого сплава, на первом и шестом опорных катках смонтированы ограничители хода с пружинами и телескопические амортизаторы. Опорные катки (по шесть на борт) — двускатные, обрезиненные, со съемными дисками и ступицами из алюминиевого сплава, их динамический ход — 206 мм. Катки взаимозаменяемые, с направляющими колесами. Поддерживающие катки (по три на борт) также имеют резиновые бандажи. Ведущие колеса — со стальными съемными зубчатыми венцами. Гусеницы шириной 710 мм — полностью с обрезиненными траками Т97 и резинометаллическими шарнирами. Ресурс гусениц по пробегу составляет 1500 — 2000 тыс. км.

Основной боевой танк М60

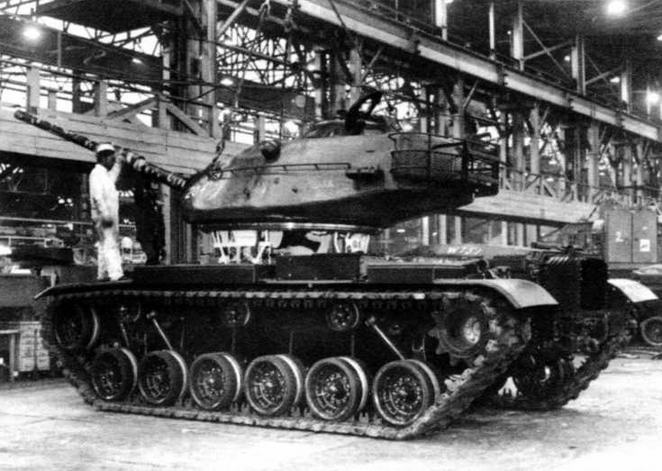

Одна из последних операций по сборке М60А1 — установка полностью комплектной башни на корпус


Корзины для снаряжения

Основной боевой танк М60

танк М60

Основной боевой танк М60

танк М60А1


Радиооборудование танка состоит из одной УКВ радиостанции AN/GRC-3 (или AN/GRC-4, -5, -6, -7 или -8), обеспечивающей устойчивую связь в радиусе 32 — 40 км, и танкового переговорного устройства ANA/1A-4 с гнездом подключения полевого телефона. Кроме того, на М60 может устанавливаться рация, работающая в диапазоне частот, используемых авиацией.

Танк оснащен фильтро-вентиляционной установкой Е37Р1, такой же, как у М8А2, специальными танковыми противогазами и капюшонами для защиты экипажа от радиоактивной пыли, отравляющих веществ и бактериологического оружия, рентгенметром, автоматической системой противопожарного оборудования и воздушными обогревателями (для обогрева экипажа).

Для преодоления бродов глубиной до 3,125 м на танке предусмотрено специальное оборудование, а установка трубы-лаза обеспечивает танку подводное вождение (до 5 м). Герметизация погона башни осуществляется с помощью резинового кольца-трубки, в которую нагнетается воздух ручным насосом.

Серийное производство танков М60 осуществлялось арсеналом фирмы «Крайслер» в Детройте с 1959 по 1987 год. Первые же прототипы М60 были изготовлены на заводе в Делавере. Всего был выпущен 15 221 танк четырех модификаций: М60, М60А1, М60А2 и М60А3; из них М60 — 900 единиц.

Основной боевой танк М60

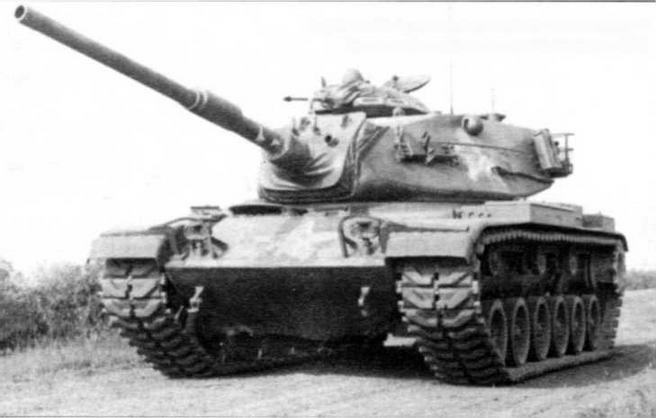

Танк М60А1 раннего выпуска со старыми гусеницами,заимствованными у М48

Основной боевой танк М60

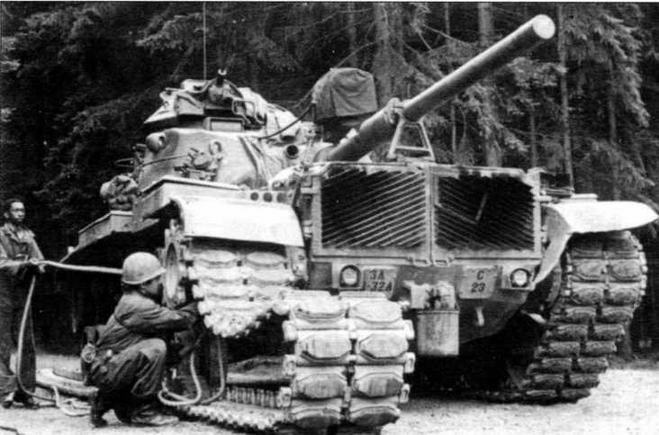

Замена гусеницы в полевых условиях. Эта машина оснащена новыми гусеницами М142, так называемыми «октогональными»


М60А1

Первый вариант М60 представлял собой определенный компромисс между требованием увеличения защищенности и сроками принятия на вооружение: испытания показали — бронезащита башни М48 не способна противостоять снарядам 100-мм советской танковой пушки. Сказавши «А» (новый корпус), требовалось сказать и «Б» (новая башня). В 1962 году с конвейера арсенала фирмы «Крайслер» в Детройте начали сходить танки М60А1. Одинаковый погон старой и новой башен позволил провести смену моделей на сборочной линии безболезненно.

В конструкцию танка М60А1 был введен ряд усовершенствований, а именно:

— установлена новая башня улучшенной конфигурации, обладающая повышенной, по сравнению с башней танка М60, снарядостойкостью (толщина лобовой брони — 180 мм), обеспечивающая лучшие условия работы экипажа в боевом отделении;

— применена усовершенствованная система управления огнем, в которую включен комплект инфракрасных приборов наблюдения и прицелов, обеспечивающих ведение стрельбы ночью. Для механика- водителя предусмотрен инфракрасный перископический прибор М24, для наводчика — инфракрасный перископический прицел М32 восьмикратного увеличения, который устанавливается на месте дневного прицела М31; для командира — инфракрасный прицел М36 восьмикратного увеличения и инфракрасный бинокль ХМ 18, для заряжающего — перископический прибор ночного видения М37. Подсветка инфракрасных приборов ночного видения осуществлялась многоцелевым (ИК и видимого спектра) высокоинтенсивным ксеноновым газоразрядным прожектором AN/VSS-1 мощностью 2,2 кВт, смонтированным на маске пушки. Включение и выключение лампы прожектора, выбор фильтра и угла рассеивания производятся наводчиком или командиром танка с помощью пульта управления, расположенного около их сидений. Эти приборы стали устанавливать и на ранее выпущенных танках М60.

На танках М60А1, выпущенных после 1965 года, в систему управления огнем введен новый электрический баллистический вычислитель М16, учитывающий данные прицела- дальномера, поправки на падение начальной скорости вследствие износа канала ствола пушки и рассогласование оси канала ствола и нулевой линии прицеливания. Суммарная поправка вычислителем М16 автоматически вводится в перископический прицел наводчика и прицел-дальномер командира танка.

Кроме того, улучшены условия работы механика-водителя за счет усовершенствования механизмов управления танком: рулевое колесо заменено Т-образным рычагом, изменено расположение некоторых органов управления и контрольных приборов, применены новый гидропривод тормозов силовой передачи и механический остановочный тормоз; введены телескопические амортизаторы на первый, второй и шестой опорные катки ходовой части.

В конце 1960-х годов командование армии США в ответ на появление новых советских танков (Т-62 и Т-64) приняло трехступенчатую программу модернизации танков М60А1. Так, начиная с 1971 года на танки М60А1 стали устанавливать двухплоскостную электрогидравлическую систему стабилизации орудия (Add-On Stabilization — AOS) фирм «Кадиллак Гейдж» и «Ханиуэлл», новые гусеницы с траками Т142, имевшие восьмиугольные резиновые асфальтоходные подушки (ресурс гусениц с траками Т142 достиг 5 — 6 тыс. км). Боекомплект пушки увеличился на три выстрела. Несмотря на наличие стабилизатора, возможность ведения прицельного огня из пушки с ходу танком М60А1 (AOS) практически исключалась из- за наличия механической связи прицела-дальномера с орудием.
