Ходовой макет танка «Супер М60» разрабатывался инженерами «Теледайн Континенталь» в кооперации с западногерманской фирмой «Ренк». Практически, получился новый танк, который отличался от М60 в большей степени, нежели М60 от М48. Более мощный дизель потребовал установки новой гидромеханической трансмиссии («Ренк» RK-304), способной передавать эту мощность. Вместо торсионной подвески опорных катков применялась индивидуальная гидропневматическая. Усиление броневой защиты предлагалось произвести за счет навески на расстоянии примерно 20 мм от поверхностей корпуса и башни катаных бронелистов, ходовая часть прикрывалась броневыми экранами. Предусматривалась возможность заполнения полостей между основной и накладной броней полимерными материалами.

Работы по танку «Супер М60» фирмы «Теледайн Континенталь» и «Ренк» проводили на собственные средства в расчете на возможный заказ от армии США или вооруженных сил других стран, предусматривающий модернизацию уже изготовленных М60А1 до уровня «Супер М60». Увы, заказов так и не поступило. Опытный образец «Супер М60» был изготовлен в конце 1970-х годов.

Эта модель представляет собой неосуществленный проект модернизации танков М60 по заказу Национальной гвардии США. Программа предусматривала переделку 12 машин в 1989 году, 48 — в 1990-м и 120 — в 1991-м, с последующим выходом на уровень 450 единиц в год. По финансовым причинам программа была аннулирована.

Предполагалось, что танк М60А4 будет вооружен 120-мм гладкоствольной пушкой, на нем планировалось установить новый дизель мощностью 1050 л.с., автоматическую трансмиссию, накладную броню, низкопрофильную командирскую башенку, усовершенствовать ходовую часть и воздушные фильтры.

«Магач 6В» во время учений в пустыне Негев. На стволе пушки — теплоизоляционный чехол Video израильского производства

Танк «Магач 7» раннего образца

На рубеже 1970 — 1980-х годов большинство танков М60, имевшихся на вооружении Армии обороны Израиля, получили комплекты динамической защиты «Блайзер», которая была разработана израильской фирмой «Рафаэль». На танках дополнительно устанавливались 7,62-мм пулемет на шкворневой установке рядом с люком заряжающего и закрепленный неподвижно на маске пушки пулемет калибра 12,7 мм. Израильские «паттоны» получили низкопрофильные командирские башенки «Урдан» с открытой установкой 7,62-мм пулемета, на лобовой детали корпуса монтировались узлы навески колейного ножевого минного трала «Рамта».

В ходе переоборудования в вариант «Магач 6» на стволы орудий танков М60 монтировались теплоизоляционные кожухи, вместо оригинальных гусениц устанавливались гусеницы со стальными траками от танка «Меркава», проводился также ряд других доработок.

Проект модернизации американских танков М60А1, состоявших на вооружении Армии обороны Израиля, создавался под руководством генерал-майора Израэля Таля. Основные усилия Таль сосредоточил на резком усилении защищенности машины. Масса модернизированного танка «Магач 7» составила 54 т, в то время как масса исходного М60 — 49,7 т. Весь прирост массы пришелся на броню, причем дополнительная защита весила даже больше арифметической разницы в 4,3 т, поскольку за счет применения новых гусениц с траками, аналогичных используемым на танках «Меркава», удалось сэкономить 1,7 т чистой массы машины. Модульная броня придает башне характерную клинообразную форму, а сам силуэт танка напоминает силуэт германского «Леопард 2А5». Дополнительное сходство придает вписанный в контур башни внешний отсек для имущества членов экипажа.

Следует отметить, что один из первых прототипов «Магач 7» имел совершенно отличную конфигурацию башенной брони — лобовой лист устанавливался почти вертикально.

Борта корпуса и его лобовая часть также прикрыты специально разработанной модульной бронезащитой. Защита ходовой части усилена навеской многослойных экранов; наружный лист экрана изготовлен из броневой стали, внутренний — из обычной. Стальные балки, на которые навешиваются экраны, прикрывают погон башни при обстреле танка с бортов.

Несмотря на то, что масса танка возросла, его подвижность улучшилась, поскольку оригинальный американский 750-сильный двигатель был заменен более мощным дизелем «Теледайн» AVDS-1790-5A (его мощность 908 л.с.; такие же двигатели ставились на танки «Меркава» Mk.l). В едином блоке с дизелем установлена модифицированная трансмиссия «Аллисон» CD-850-6BX. В моторно-трансмиссионном отделении смонтирована автоматическая система пожаротушения фирмы «Спектроникс».

Доработке подверглась ходовая часть танка. Новые торсионы разработаны на базе применяемых на американских танках М1 «Абрамс».

Дополнительная броня, установленная на башню, значительно увеличила ее массу; кроме того, башня танка «Магач 7» не сбалансирована. Чтобы сохранить угловые скорости ее поворота на уровне танка М60, мощность гидропривода механизма поворота башни была увеличена путем повышения давления рабочей жидкости в гидросистеме.

В системе управления огнем оптический дальномер заменили лазерным. Установлены новый прицел наводчика с ночным каналом, электронный баллистический вычислитель и соответствующая система датчиков. Положение оптической оси прицела наводчика синхронизировано с осью ствола орудия. Новый оптический прицел установлен у командира. Командирская башенка танка М60 заменена новой, низкопрофильной башенкой «Урдан» израильской конструкции. Для уменьшения прогиба ствола в процессе стрельбы на стволе 105-мм орудия смонтирован термоизоляционный кожух. С каждого борта башни в передней ее части размещено по шесть дымовых гранатометов. Оборонительное вооружение танка состоит из двух пулеметов MAG калибра 7,62 мм, смонтированных на крыше башни рядом с люками командира и наводчика. На маске пушки установлен 12,7-мм пулемет, ствол которого параллелен стволу орудия. Крупнокалиберный пулемет используется главным образом на учениях, когда на цель наводится пушка, а стрельба ведется из пулемета.

Танк «Магач 7» позднего образца (фото слева и в центре)

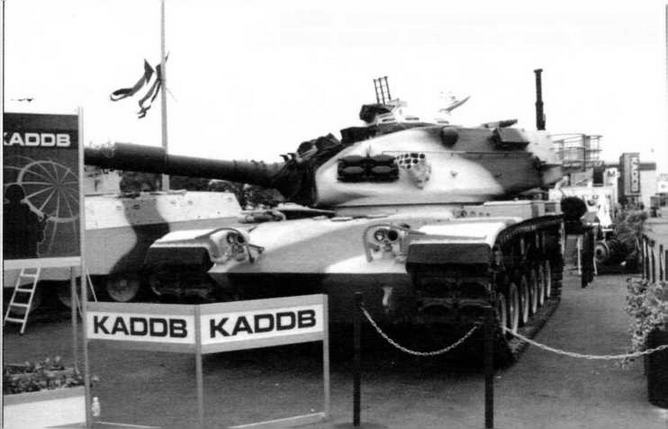

М60А1 иорданско-швейцарской модернизации со 120-мм пушкой. Абу-Даби, выставка IDEX-2001

Танк «Сабра» является дальнейшем развитием танка «Магач 7».
