ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЁГКОГО ТАНКА LK-II

Боевая масса, т: 8,5.

Экипаж, чел.: 3.

Высота, м: 2,7.

Длина, м: 5,1.

Ширина, м: 1,95.

Клиренс, м: 0,4.

Толщина брони, мм: лоб, борт и корма — 14; крыша и днище — 8.

Вооружение: орудие 37-мм.

Боекомплект: 100 выстрелов.

Двигатель: марка — различные марки; тип — карбюраторный; число цилиндров — 4; охлаждение — жидкостное; мощность, л.с. — 50–60 (при 1400–1500 об/мин).

Трансмиссия: механическая.

Коробка передач: 4-скоростная.

Бортовой редуктор: однорядный.

Механизм поворота: простой дифференциал.

Ходовая часть (на один борт): 24 опорных катка, заднее расположение ведущего колеса.

Подвеска: блокированная, на винтовых пружинах.

Тип гусеницы: металлическая, крупнозвенчатая.

Количество траков в цепи: 74.

Тип зацепления: зубовое.

Ширина трака, мм: 250.

Шаг трака, мм: 140.

Максимальная скорость, км/ч: 14–16.

Запас хода, км: 70.

Удельное давление, кг/см²: 0,6.

Преодолеваемый подъём, град.: 41.

Ширина преодолеваемого рва, м: 2,0.

В мае 1918 года итальянский офицер, апологет военной авиации Дж. Дуэ задумал обнародовать свои взгляды в форме фантастического романа «Крылатая победа». В книге он «снабдил» Германию двумя тысячами «колоссальных танков Круппа по 4000 т (!) весом, с 6 дизелями по 3000 л.с. (из них 2 запасных), со скоростью 4 км/ч, разбрызгивающих на площади полукруга радиусом в 100 м зажигательную жидкость, …экипаж — всего 2 человека». Такие монстры понадобились Дуэ исключительно для того, чтобы оттенить мощь предлагаемой им «межсоюзнической воздушной армии», сокрушающей в романе германскую и австрийскую армии ударами по тыловым коммуникациям. Разумеется, на самом деле подобных чудовищ в Германии строить не собирались, однако идея «подвижной крепости» всё же нашла своё крайнее выражение в виде первого воплощённого в металле сверхтяжёлого танка.

Уже в конце марта 1917 года Ставка Главного командования выдала требования на «сверхтанк» весом до 150 т. Фольмер получил от Инспекции автомобильных войск соответствующее задание. Военное министерство утвердило проект «К-Wagen» (Kolossal-Wagen или просто Kolossal) 28 июня 1917 года. Предполагалось, что танк будет иметь 30-мм броню, две или четыре пушки калибра 50–77 мм, четыре пулемёта, два огнемёта, экипаж 18 человек, два двигателя по 200–300 л.с., сможет преодолевать ров шириной до 4 м. На разработку проекта и создание первого образца отвели год, но Ставка Главного командования сократила этот срок до восьми месяцев. Программа выглядела солидно — постройка 100 танков при первоначальном заказе на 10. Расчётная стоимость одной такой машины — не менее 500 тыс. рейхсмарок. Перед конструкторами стояла сложная задача — большинство узлов и деталей приходилось разрабатывать заново.

Схему танка «К» в целом заимствовали у англичан: гусеницы охватывали корпус, а вооружение — 4 пушки и пулемёты — устанавливалось в широких спонсонах и в бортовых амбразурах. Однако взаимное расположение отделений было аналогично A7VU: отделения управления и боевое — впереди, моторно-трансмиссионное — позади. При этом боевое отделение без спонсонов и моторно-трансмиссионное занимали примерно равный объём корпуса. Экипаж вновь оказался рекордным — 22 человека.

В отделении управления помещались два водителя. На крыше танка в передней части монтировалась цилиндрическая рубка управления (башенка) со смотровыми щелями по периметру и люком в крыше. Рубка предназначалась для командира танка и артиллерийского офицера.

Корпус танка собирался из больших катаных листов, крепившихся к каркасу заклёпками и болтами. Съёмные спонсоны имели сложную в плане форму. В скошенных передней и задней стенках уширенной части спонсона имелись орудийные амбразуры, в которые устанавливалась 77-мм капонирная пушка с полуавтоматическим затвором. Качающаяся часть орудия крепилась на поворотной тумбе с полуцилиндрическим щитом и ограждением казённой части. Слева от ограждения находилось сиденье наводчика. Для наводки он пользовался телескопическим прицелом и соосными маховиками. В передней стенке спонсона у угла располагалась установка пулемёта MG.08. Такие же пулемётные установки имелись в узкой задней части спонсона, в бортах и лобовом листе отделения управления.

Огонь из задних пулемётов должны были вести механики, основной обязанностью которых являлось наблюдение за состоянием двигателя и трансмиссии. Установка вооружения отвечала всё тому же требованию кругового обстрела — в любом направлении танк «К» мог сосредоточить огонь примерно равной плотности. На крыше спонсонов имелись вентиляционные решётки.

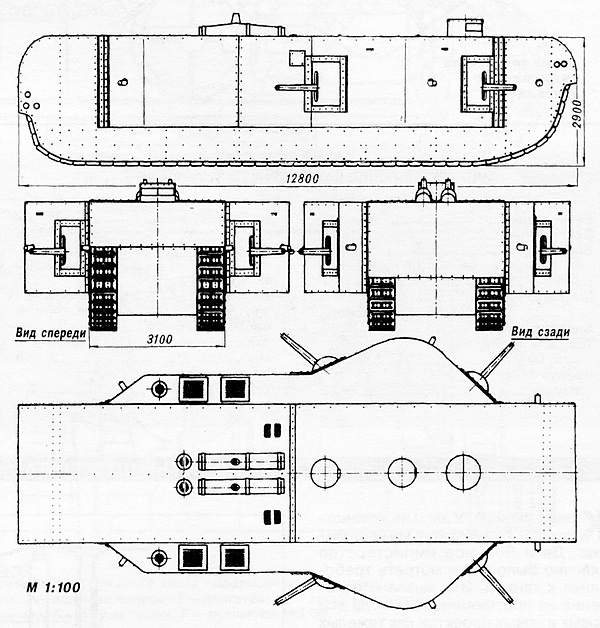

^{Сверхтяжёлый танк «Kolossal-Wagen».}

Уже проектный вес танка заставил искать более мощные двигатели. Для моторной группы выбрали два мотора «Даймлер» по 650 л.с. Выхлопные трубы с глушителями и радиаторы выводились на крышу в задней части корпуса. Запас бензина составлял 3000 литров. Оригинальностью конструкции отличалась ходовая часть: катки с ребордами по типу железнодорожных крепились не к корпусу танка, а к тракам гусениц. Корпус по бокам был охвачен рельсовыми направляющими, по которым и «обкатывались» гусеницы. Траки собирались с помощью болтов и заклёпок. Ведущее колесо — заднего расположения. Верхние ветви гусениц с передними и задними нисходящими ветвями прикрывались бронекрышей, переходившей в изогнутые бронеэкраны.

Планировалось оснастить танк средствами связи — место для радиста отвели перед двигательным отсеком. Для перевозки по железной дороге «К» мог разбираться на 15–20 частей. Как предполагалось осуществлять боевое применение таких колоссов, понять довольно трудно. Очевидно, командование верило в возможность прорвать в нескольких местах фронт союзников (вспомним фантастическую «машину кайзера») с помощью подвижных крепостей — идея, возникавшая в те годы во всех воюющих странах. Однако уже 18 октября 1917 года Опытное отделение Инспекции автомобильных войск признало, что танк типа «К» пригоден только для позиционной войны. По вооружению «К» представлял собой артиллерийскую и пулемётную батареи, установленные в одном «подвижном форте». Большое мёртвое пространство в поле обзора из рубки управления было терпимо только для «позиционного» танка.

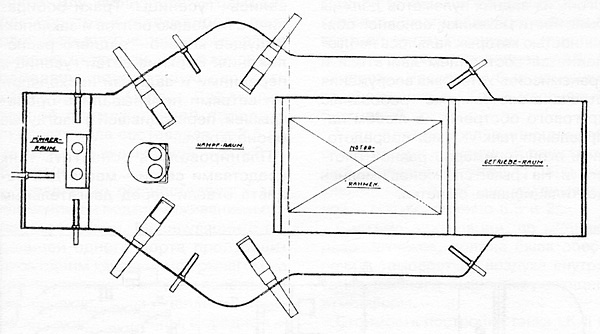

^{Схема компоновки сверхтяжёлого танка «К».}

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА «К-Wagen»
