В сентябре 1918 года командование решило упорядочить систему обозначения танков — кроме единого термина «Sturmpanzerwagen», ввели и типовую деформирующую окраску. Поверх «фельдграу» наносились пятна и полосы неправильной формы красно-бурого, светло-зелёного и лимонно-жёлтого цвета. Изображение черепа и костей стало наноситься на все танки, включая трофейные. Тевтонские кресты заменили прямыми чёрными крестами с белым окаймлением, подобными тем, что позже использовались в вермахте. Некоторые машины, как № 507 «Циклоп», несли на корме изображение чёрно-бело-красного флага.

Английские танки сохраняли «родную» пятнистую окраску, поверх которой в обязательном порядке рисовались по два больших тевтонских креста на бортах и кресты на корме и лобовом листе, имя и номер танка. Так, трофейный пулемётный Mk IV с номером 153 нёс имя «Ханни» (Hanni), кресты и череп с костями.

Несколько слов стоит сказать о снаряжении экипажей. Поначалу немецкие танкисты носили ту форму, в которой пришли из своих родов войск. Для пехотинцев и артиллеристов это была обычная полевая форма, правда, без ранцев, подсумков и т. п. Кроме фуражки-бескозырки, голову иногда прикрывали стальным шлемом. Автомобилисты были одеты в кожаные куртки и очки-консервы. Позже экипажи танков стали использовать авиационные куртки и комбинезоны. Применялись и защитные комбинезоны с содержанием асбеста; кожаные амортизирующие шлемы с защитными валиками — как у лётчиков и мотоциклистов. Позже появились кожаные шлемы упрощённой формы, напоминающие британские каски. Шлемы часто дополняли кожано-металлические маски с прорезями для глаз и кольчужной бородой, защищавшие лицо и глаза от мелких осколков и свинцовых брызг. Такие маски были позаимствованы отчасти у английских «коллег», отчасти у собственной пехоты, применявшей маски-личины для защиты наблюдателей в окопах. В снаряжение экипажей обязательно включались противогазы.

Уже во время сборки первого прототипа A7V, в апреле 1917 года в Германии провели всесторонние испытания трофейных английских танков Mk IV. В результате Ставка Главного командования выдала задание на проектировку танка по английскому образцу. Проект получил обозначение A7VU. Предполагалось создание машины с гусеницами, охватывающими корпус, и той же моторно-трансмиссионной группой, что у A7V. При этом использовалось шасси № 524. Главной задачей было достижение высокой проходимости. Испытания переделанного шасси планировалось провести к 1 сентября 1917 года.

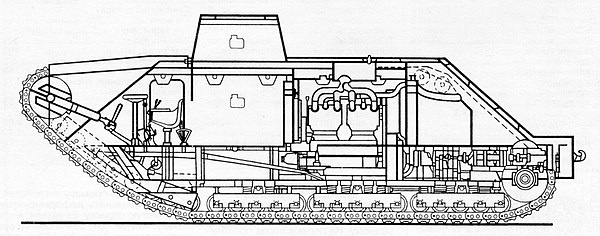

^{Компоновка танка A7VU.}

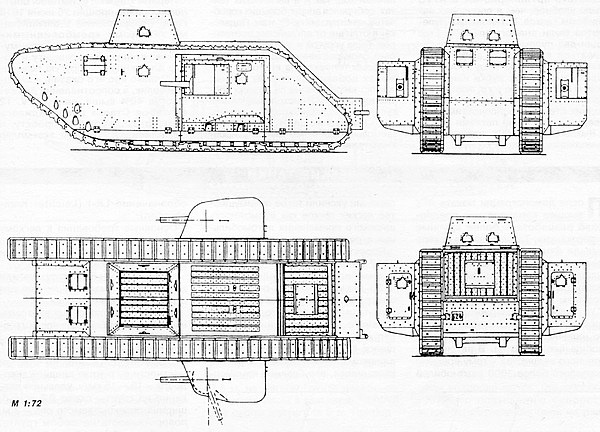

^{Тяжёлый танк A7VU.}

Компоновку танка существенно изменили. Двигатели и трансмиссия заняли кормовую часть корпуса. Места механика-водителя (с теми же органами управления) и командира были перенесены вперёд, к лобовому листу корпуса. Среднюю часть корпуса заняла боевая рубка. По бокам от двигателей располагались симметричные спонсоны. Боевое отделение, таким образом, разделили на три отсека — два смещённых назад спонсона и боевая рубка. Верхняя бронерубка сохранилась, но служила теперь для наблюдения экипажа за полем боя, как на английском Mk V, и для установки пулемёта. Для обзора местности предназначались также смотровые лючки по бортам отделения управления.

Корпус A7VU в продольном сечении приобрёл форму ромба, более угловатую, нежели у его английских прототипов. Бронелисты по-прежнему крепились клёпкой на стальном каркасе. Толщина брони ограничивалась 20 мм. Но несмотря на это, а также на уменьшение численности экипажа более чем вдвое, вес танка возрос до 40 т, то есть на 10 т по сравнению с A7V. Защищённость передней проекции увеличивалась за счёт наклона верхнего лобового листа корпуса под углом 50° к вертикали. Бензобаки и тяги управления располагались между днищем корпуса и полом отделений управления и боевого. В задней наклонной стенке корпуса имелась вентиляционная решётка с жалюзи. Ниже крепился бронированный задний бак, а по бокам его буксирные крюки.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЯЖЁЛОГО ТАНКА A7VU

Боевая масса, т: 40.

Экипаж, чел.: 7.

Высота, м: 3,2.

Длина, м: 8,38.

Ширина, м: 4,69.

Клиренс, м: 0,2.

Толщина брони, мм: лоб, борт — 20.

Вооружение: орудия 2х57-мм «Максим — Норденфельдт»; пулемёты 3–4x7,92 MG.08.

Двигатель: марка — «Даймлер»; тип — карбюраторный; число цилиндров — 4; охлаждение — жидкостное; мощность, л.с. — 2х100 (при 800–900 об/мин).

Трансмиссия: механическая.

Коробка передач: 3-скоростная.

Бортовой редуктор: однорядный.

Механизм поворота: выключением или торможением гусеницы.

Ходовая часть (на один борт): 24 опорных катка, 7 поддерживающих роликов, заднее расположение ведущего колеса.

Подвеска: упругая.

Тип гусеницы: металлическая, крупнозвенчатая.

Тип зацепления: зубовое.

Ширина трака, мм: 500.

Шаг трака, мм: 254.

Ширина преодолеваемого рва, м: 3–4.

В спонсонах устанавливались две 57-мм пушки Максима — Норденфельдта, а позади них в бортах — два пулемёта MG.08. Тумбовую установку пушки, собственно, и разработали для A7VU, но здесь угол горизонтального наведения превышал 90°.

Работать артиллеристам в A7VU было удобнее, чем в спонсонах английских танков. Установки же пулемётов были аналогичны A7V. Ещё один-два пулемёта могли устанавливаться в бортовых амбразурах впереди спонсонов (под рубкой), в шести амбразурах рубки или в лобовом листе. Кроме того, экипаж мог вести огонь из личного оружия. В задних стенках спонсонов имелись двери с наружными петлями.

Выхлопные трубы с глушителями выводились на крышу корпуса. Гусеничный ход, как и в английских танках, собирался вокруг больших коробчатых конструкций по бортам. Подвеска, в отличие от английских прототипов, была упругой и, в общем, повторяла блокированную подвеску A7V. К ходовым тележкам на винтовых пружинах добавились группы катков, жёстко закреплённые на стенках против восходящей и нисходящей ветвей гусеницы. Ведущие колёса — сплошные. Направляющие колёса имели винтовые механизмы для регулировки натяжения гусениц.

Первые ходовые испытания опытного образца прошли 25 июня 1918 года. По сравнению с английскими тяжёлыми «ромбовидными» танками A7VU имел ряд преимуществ: лучшую бронезащиту и обзор для экипажа, упругую подвеску. Однако вес его оказался слишком велик, а сопротивление движению на 40 % выше, чем у A7V. 12 сентября Ставка распорядилась прекратить работы по проекту, и единственный опытный экземпляр был разобран.

После демонстрации макета A7V высшее командование предложило разработать более крупные «сверхтанки». Такое задание вскоре выдали Фольмеру. Однако он пришёл к выводу, что правильнее будет создавать лёгкие машины, которые могли бы выпускаться быстрее и в большем количестве.
