В днище толщиной 6 — 10 мм размещался десантный люк. Для наружного доступа к двигателю и агрегатам трансмиссии имелись съемные передняя броневая крышка в наклонном лобовом листе, верхний боковой надмоторный лист с регулируемым воздухопритоком и задний кормовой с выходными жалюзи, одновременно закрывавший два бензобака емкостью 320 л, расположенные в изолированном бронеперегородкой отсеке. Для их заправки служили два круглых лючка. Съемным был и подбашенный лист толщиной 10 (13) мм.

Новая башня высотой всего 375 мм, спроектированная Ю.П. Юдовичем, более технологичная, чем на Т-40, имела конусообразную восьмигранную форму. Она сваривалась из трапециевидных плоских бронелистов толщиной 25 мм, расположенных под большими углами наклона, что заметно повышало ее стойкость при обстреле. Толщина передних скуловых бронелистов и маски вооружения достигла впоследствии 35 мм. В крыше толщиной 10—13 мм имелся большой люк командира с круглой крышкой. В боковых гранях башни справа и слева от стрелка выполнялись узкие щели, оборудованные двумя смотровыми приборами типа «триплекс».

Башня была смещена к левому борту на 285 мм от оси корпуса. Механизмы наведения стрелковой установки — шестеренчатый горизонтальный и винтовой вертикальный (+27°...—7°), разработанные еще для Т-40, изменений не потребовали. Следует отметить, что некоторые бронекорпусные заводы, ранее связанные с котлостроением, сохранили для Т-60 производство круглых башен конической формы, аналогичных башне Т-40.

На втором опытном образце Т-60 вместо ДШК установили скорострельную 20-мм пушку ШВАК-танковая с длиной ствола 82,4 калибра, созданную в рекордно короткий срок в ОКБ-15 совместно с ОКБ-16 на основе крыльевого и турельного вариантов авиапушки ШВАК-20. В ее конструкции использовалась схема вооружения, разработанная в ОКБ-16 для 37-мм авиапушки НС-37, а ствол был заимствован от мотор-пушки МП-20.

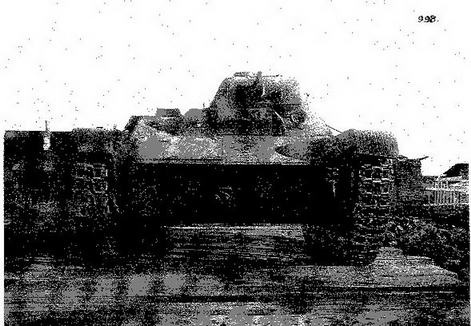

Легкий танк Т-60.

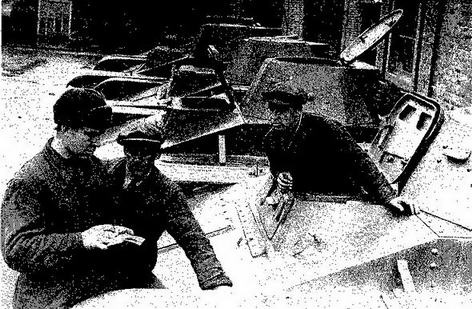

Технический контроль изготовленных танков на заводе № 38. Киров, 1942 год.

Доработка пушки, в том числе и по результатам фронтового применения, продолжалась параллельно с развитием ее производства. Поэтому официально ее приняли на вооружение только 1 декабря, а 1 января 1942 года она получила обозначение ТНШ-1 (танковая Нудельмана — Шпитального) или ТНШ-20, как ее стали называть позже. Разрабатывался и вариант THLU-2 с большей мощностью выстрела, но его не довели до производства.

Для удобства наведения пушка размещалась в башне со значительным смещением от ее оси вправо, что заставило вводить поправки в показания телескопического прицела ТМФП-1. Табличная дальность прямого выстрела достигала 2500 м, прицельная — 7000 м, темп стрельбы—до 750 выстр/мин, масса секундного залпа бронебойными снарядами — 1,208 кг. При определенных навыках можно было вести и одиночную стрельбу. Пушка имела ленточное питание емкостью 754 снаряда (13 коробок). Выброс стреляных гильз из башни наружу осуществлялся через трубку газоотвода под бронировку ствола, а звеньев лент — по направляющей на днище танка, при этом они рассыпались и практически не могли заклинить системы управления. В состав боекомплекта входили осколочно-трассирующие и осколочно-зажигательные снаряды со взрывателем мгновенного действия и бронебойно-зажигательные снаряды с карбидовольфрамовым сердечником и высокой начальной скоростью V₀=815 м/с, что позволяло эффективно поражать легко- и среднебронированные цели, а также пулеметные точки, противотанковые пушки и живую силу врага. Введение впоследствии подкалиберного бронебойно-зажигательного снаряда повысило бронепробиваемость до 35 мм. Как следствие, Т-60 мог бороться на малых дистанциях с немецкими средними танками Pz.HI и Pz.IV ранних вариантов при стрельбе в борт, а на дистанциях до 1000 м — с бронетранспортерами и легкими САУ.

Не сразу удалось добиться безотказности работы пушки из-за перекоса снарядов и заклинивания ленты в питающем рукаве. Этой проблемой в условиях острого дефицита времени занимались на заводе № 37 Н.А.Астров, Н.А.Попов, А.А.Тарасов. Решить ее удалось буквально за несколько дней. Испытания усовершенствованной пушки ШВАК-танковая на Т-60 в сентябре 1941 года прошли успешно.

Вообще же авиационные пушки, требующие чистоты и культуры обслуживания, не всегда надежно работали в условиях повышенной загрязненности и запыленности, свойственных эксплуатации танков.

Слева от пушки в одной спаренной с ней установке размещался пулемет ДТ с боекомплектом 1008 патронов (16 дисков, позднее 15). Сохранялась возможность легкого снятия пулемета и использования его экипажем вне танка с надетыми сошками и плечевым упором. В боевой практике такая ситуация встречалась нередко. В принципе в случае острой необходимости можно было снимать и пушку, по массе (68 кг) мало отличавшуюся от распространенного станкового пулемета «максим», но жесткое закрепление ее для стрельбы вне башни было затруднительным и поэтому не практиковалось.

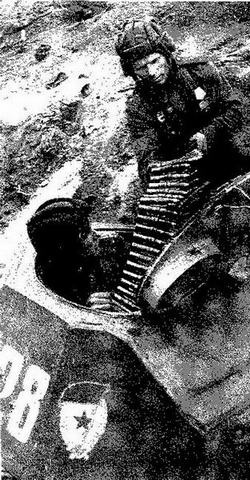

Загрузка ленты с 20-мм патронами в танк. Ленинградский фронт, 1943 год.

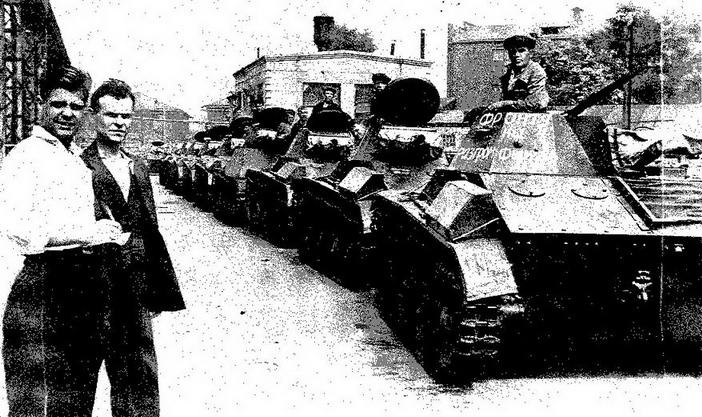

Танковая колонна перед отправкой на фронт. Киров, июль 1942 года.

Размеры и конструкция погона башни с шариковой опорой на Т-60 не претерпели серьезных изменений, что позволяло устанавливать ее на ранее выпущенные Т-40 и Т-30, вероятно, в отдельных случаях это и делалось.

По вооружению и подвижности танк Т-60 в целом соответствовал немецкому Pz.ll, широко применявшемуся в начале войны, и появившемуся позже разведывательному танку «Лухс», несколько превосходя их по бронезащите, запасу хода и проходимости по слабым грунтам. Его броня была уже не только противопульной, она обеспечивала на дистанции до 500 м защиту от снарядов легких пехотных 75-мм орудий, 7,92-мм и 14,5-мм ПТР, 20-мм танковых и зенитных, а также 37-мм противотанковых пушек, распространенных в 1941 — 1942 годах в вермахте.

Размеры по корпусу новой машины не изменились (длина —4100 мм, ширина по пальцам гусениц — 2302 мм), при этом пушка не выступала за его пределы. Заметно уменьшилась высота—до 1735 мм, что снижало силуэт танка и соответственно уязвимость в бою. База, колея (2034 мм), клиренс, гусеница, ходовая часть, подвеска с балансирами остались практически неизмененными. Впоследствии по условиям унификации и удобства ремонта все торсионы делались одного диаметра, постепенно с ростом нагрузок увеличившегося до 34 мм. Амортизаторов по- прежнему не было, продольная раскачка сохранялась, но опыт боевой эксплуатации выявил, что она значительно уменьшается при движении с повышенной скоростью, особенно по слабопересеченной местности и по шоссе без глубоких выбоин. Так, скорость в очередной раз выручала легкие танки.
