Легкие танки Т-40 и Т-60
Легкие танки Т-40 и Т-60

Следующий номер «БРОНЕКОЛЛЕКЦИИ»: справочник «Бронетанковая техника Германии 1939 — 1945» (часть 2)


Обложка: 1. 2, 4-я стр. — рис. М.Дмитриева, 3-я стр. — рис. П.Липатова


Легкие танки Т-40 и Т-60

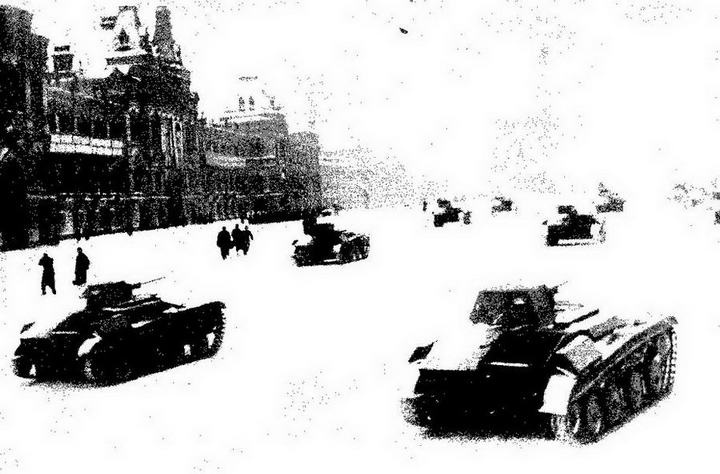

7 ноября 1941 года.


Советский легкий плавающий танк Т-40 и его сухопутный наследник— Т-60 всегда привлекали внимание как конструкторов, так и историков создания и развития техники. Не обошел эту тему и «Моделист-конструктор» (см. «М-К» № 2 за 1978 г. и № 1 за 1994 г.).

И это неудивительно. Ведь если роль Т-40 в боевых действиях была скромна — слишком быстро он сошел со сцены, то Т-60 стал третьим по числу выпущенных и участвовавших в Великой Отечественной войне (после Т-34 и Т-70) советским танком. Широкое применение в этой боевой машине автомобильных узлов и агрегатов дало возможность привлечь к ее массовому производству целый ряд машиностроительных предприятий, что позволило в тяжелейшие для страны первые годы войны резко увеличить выпуск столь необходимой фронту техники.

Многие публикации по истории техники, как правило, грешат определенным дистанцированием от описываемых событий и несколько поверхностным освещением чисто технических вопросов. В предлагаемом читателю выпуске «Бронеколлекции» автор стремился хотя бы частично избавиться от этого и попытался взглянуть на историю создания легких танков Т-40 и Т-60 глазами конструктора. Такой подход позволил более детально остановиться на процессе проектирования и постройки опытных образцов, их испытаний и доводки, равно как и на мероприятиях по конструкторскому и технологическому обеспечению серийного производства этих машин.

Не секрет, что условия, в которых трудились в годы Великой Отечественной войны советские инженеры — создатели боевой техники, были экстремальными. Жесткий дефицит времени, нехватка необходимого сырья, оборудования и квалифицированной рабочей силы вынуждали их искать смелые оригинальные решения. К чести наших конструкторов, они сумели преодолеть все эти трудности, доказав высочайший уровень отечественной инженерной школы.

История создания и описание конструкции легкого танка Т-40
Легкие танки Т-40 и Т-60

Николай Александрович Астров (фото военных лет).


В системе вооружения бронетанковых частей Красной Армии всегда предусматривались малые — массой до 6 т — пулеметные танки. Они предназначались в первую очередь для фронтовой разведки с возможностью преодоления встретившихся естественных препятствий, а также для борьбы с десантами, пехотой и кавалерией противника, боевого охранения и сопровождения механизированных колонн, наконец, для осуществления связи. Скромная противопульная бронезащита, слабое вооружение — обычно один пулемет — и малочисленность экипажа компенсировались подвижностью, малыми габаритами, особенно высотой, и хорошей проходимостью, обусловленной низким удельным давлением на грунт, а нередко и способностью плавать.

В малых танках использовались отработанные и дешевые автомобильные силовые агрегаты и элементы шасси. Они не перегружали мощности прокатно-металлургических заводов заказами на дефицитный толстый бронелист и при своей относительно простой технологии изготовления могли выпускаться в больших количествах на общемашиностроительных заводах и предприятиях автотракторной промышленности, не занятых производством основных (линейных) танков.

Над созданием этих боевых машин, начиная с 1931 года, работал московский завод № 37 имени Орджоникидзе у Преображенской заставы (бывший 2-й БТАЗ), последовательно освоивший выпуск танкеток Т-27, Т-27А и плавающих малых танков Т-37А и Т-38 нескольких модификаций, не считая опытных Т-41, Т-43, СУ-45, а также тягачей “Пионер” и “Комсомолец”. Вначале эти машины имели силовой агрегат и ведущий мост Форд-АА, замененные впоследствии на аналогичные ГАЗ-АА и ГАЗ-М. В 1936 году на Т-38 вместо простого автомобильного дифференциала, не обеспечивавшего устойчивого прямолинейного движения и вызывавшего большие потери мощности при повороте, применили более надежные и стабильные по своим параметрам многодисковые бортовые фрикционы с ленточными тормозами, ставшие с тех пор общепринятыми механизмами поворота легких гусеничных машин.

Однако к 1938 году выявилась необходимость в качественно новом, по сравнению с Т-38, малом плавающем танке, входившем в современную систему бронетанкового вооружения, с общим и довольно значительным повышением его боевых свойств. Нужна была бронезащита, способная предохранить экипаж от бронебойных пуль обычного калибра и крупных осколков снарядов, чему способствовало бы наклонное расположение бронелистов, мало использовавшееся на танках предыдущего поколения. Требования повышенной огневой мощи однозначно определяли установку крупнокалиберного пулемета в сочетании с обычным, а совершенствование связи — обязательное применение радиостанции, без которой служба разведывательного танка в значительной степени теряла смысл.

Необходимы были более мощный и надежный двигатель, современная ходовая часть и подвеска с лучшими характеристиками, хорошие водоходные качества — скорость на плаву 7 — 8 км/ч. У новой машины неизбежно возрастала и боевая масса (по ТТТ — до 4800 кг), что уже исключало применение 4-цилиндрового двигателя ГАЗ-М мощностью 50 — 52 л.с. К счастью, Горьковский автомобильный завод имени Молотова (ГАЗ), единственный поставщик силовых агрегатов для малых танков, в то время готовился к переходу на более современные и надежные 6-цилиндровые автомобильные двигатели ГАЗ-11 типа «Додж» Д-5 «Экспорт» мощностью до 87 л.с. (рабочий объем 3,569 л) с удельными показателями, вполне устраивавшими танкостроителей.

В конце 1938 года к проектированию нового плавающего танка 010 приступил отдел главного конструктора по танкостроению завода № 37. Этот отдел с 1934 года возглавлял орденоносец инженер Николай Александрович Астров (1906 — 1992), впоследствии выдающийся создатель многочисленных образцов отечественной бронетанковой техники (26 типов боевых машин пяти семейств, разработанных под его руководством, состояли и состоят на вооружении Красной, Советской и Российской Армий), Герой Социалистического Труда, лауреат трех Сталинских и трех Государственных премий, доктор технических наук, заслуженный деятель науки и техники.

В первую очередь по-новому сконструировали корпус танка — для повышения запаса плавучести заметно увеличили его высоту, а для повышения остойчивости придали ему трапециевидную в поперечном сечении форму с уширенной верхней частью. Экипаж, состоявший по-прежнему из двух человек, размещался в машине по продольной схеме: механик-водитель — в передней части боевого отделения (в отделении управления), почти по оси танка, что улучшало наблюдение по курсу и по обоим бортам; стрелок-командир — в башне с вооружением, установленной по центру бронекорпуса за водителем, с заметным, на 250 мм, смещением к левому борту. Силовой агрегат располагался продольно, максимально близко к правому борту, маховиком двигателя вперед, причем доступ к наиболее ответственным и уязвимым частям двигателя — агрегатам системы питания — был возможен изнутри боевого отделения после снятия бронеперегородки. Трансмиссия и механизмы поворота, как и прежде, находились в носовой части машины, что хорошо сочеталось с передним расположением ведущих звездочек. В кормовой части корпуса, по бортам, размещались два бензобака по 100 л каждый, справа за двигателем — радиатор и теплообменники. В нижней части кормы, в специальной гидродинамической нише корпуса, устанавливались гребной винт и водоходные рули, причем винт, в отличие от Т-38, хорошо защищался от возможных внешних повреждений. Центр водоизмещения корпуса так соотносился с центром тяжести, что на плаву машина имела небольшой и даже полезный дифферент на корму и была сбалансирована в поперечном направлении. Были приняты и специальные меры для улучшения водоходности танка: создана гидродинамически благоприятная (попутная) форма корпуса; введен откидной волноотражатель в носу; высоко подняты воздухопритоки, прикрытые колпаком, жалюзи и приборы наблюдения; полностью герметизированы все крышки, люки и заслонки. Это позволяло танку уверенно преодолевать водные преграды с быстрым течением и с большим, до 3 баллов, волнением, практически обеспечив его непотопляемость в этих условиях. Но на всякий случай экипаж снабжался спасательными поясами.
