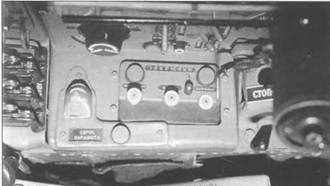

Сразу за ручкой управления двигателем находилось управление системой «Лазурь». С ее помощью наземные контроллеры наводили летчика на цель по радио. Система была не любима летчиками, так как не отвечала требованиям постоянно меняющейся тактической ситуации.

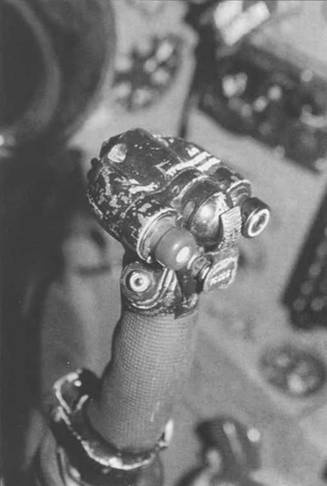

Ручка управления МиГ-21МФ. На ней находилось пять кнопок и один переключатель. Черная кнопка справа – включение автопилота АП-155, белая – слежения за целью, красная слева – открытия огня. Тут же находится режим переключения оружия. Обратите внимание ни предохранительную скобу.

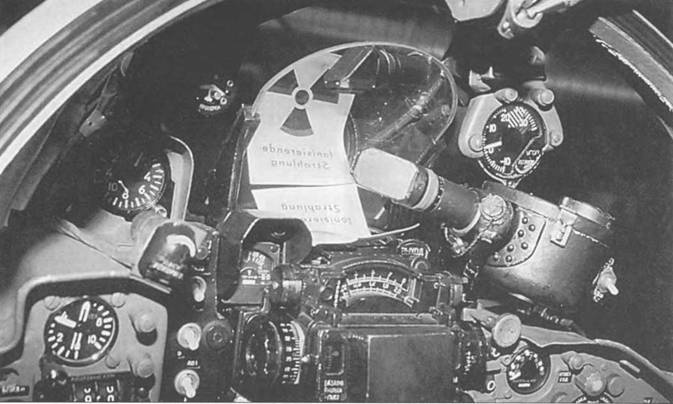

На самом верху приборной панели находился оптический прицел АСП-ПФД-21 А. Справа находится фотокинопулемет CLH-45-1000C. Он использовался для контроля результатов стрельбы. Большинство таких фотокинопулеметов были покрашены черным, однако были и исключения – серебристый. Сразу над ФКН был смонтирован индикатор угла атаки ДВА-ЗА.

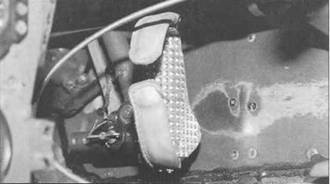

На всех МиГ-21 стояли две педали, на которых были кожаные петли для фиксации ног летчика. Обычно они были очень изношенными, так как использовались очень интенсивно.

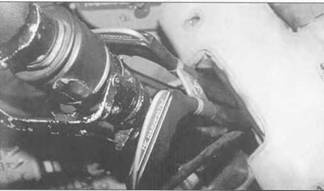

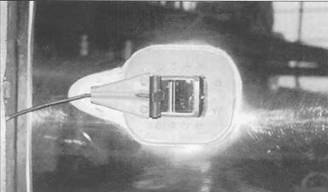

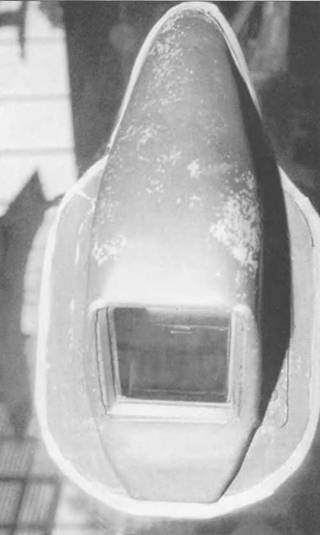

Вид снизу на зеркало заднего вида ТС-27АМШ. Хорошо видно подведение электрического кабеля, который питал систему обогрева.

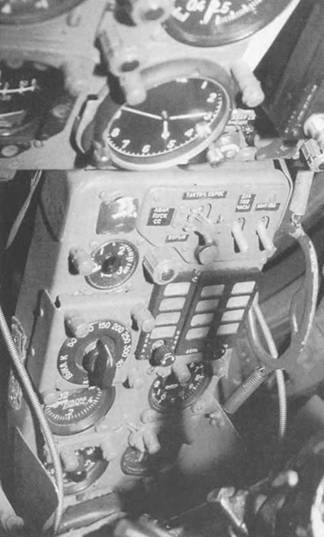

Дополнительная панель приборов, которая располагалась справа, была предназначена прежде всего для информирования пилота о разных неполадках в системе. Внизу находились различные барометрические приборы.

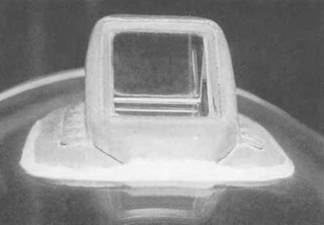

Зеркало заднего вида ТС-27АМШ. Летчик использовал его для того, чтобы наблюдать за тем, что сзади. Такое же зеркало монтировалось на поздних МиГ-21 бис. На МиГ-21СММ было по разному.

ТС-27АМШ также устанавливался на МиГ-21 третьего и четвертого поколений. Зеркало обеспечивало угол обзора назад в 35°. Однако отметим, что на МиГ-21МФ обзор у летчика был значительно хуже чем у любого западного летчика-истребителя.

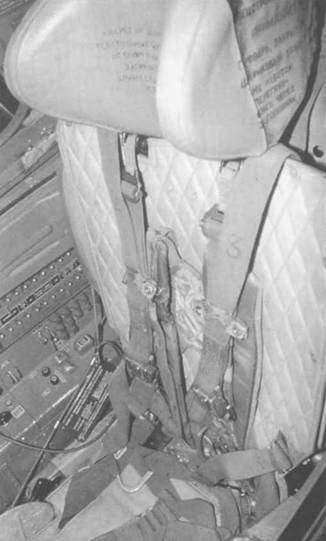

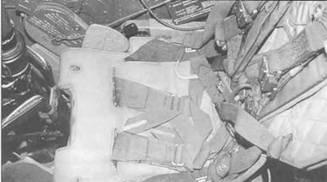

На катапультном кресле КМ-1М сложная система пристяжных ремней, которые обычно были серыми. С их помощью летчик надежно закреплялся во время катапультирования.

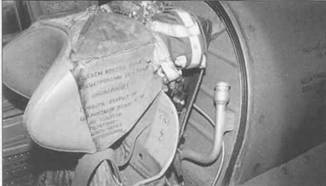

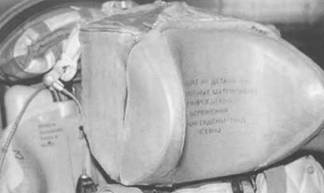

Заголовник катапультного кресла КМ-1 М. Все надписи на этом восточногерманском МиГ-21МФ – на русском. Сам заголовник пластиковый, в то время как все остальное – кожаное. Парашют площадью 2 м2 находился в заголовнике кресла. Слева – стабилизирующий парашют площадью 0.1 м2. Этот парашют открывался сразу после отделения летчика от кресла и был предназначен для стабилизации положения летчика в пространстве. Сзади хорошо виден шлаг кислородной системы, с помощью которой в кабине поддерживалась необходимая температура и давление.

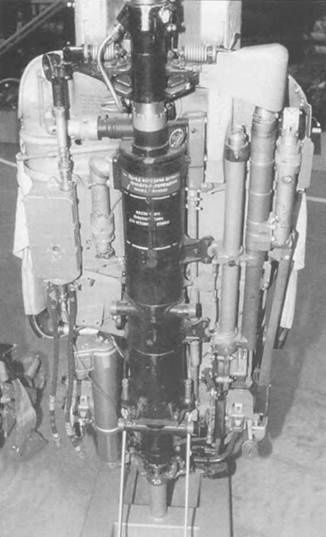

Ракетный двигатель ПЗ-М, который монтировался сзади катапультного кресла. Слева вышибной заряд ПВ-50. Он отстреливался сразу после открытия парашютного контейнера КПА-4.

Система запуска катапультного кресса монтировалась на направляющей, которая находилась справа от кресла. Красные предохранители снимались перед вылетом, непосредственно после того как летчик занимал свое кресло.

Рукоятки запуска катапультного кресла располагались под углом примерно в 45° градусов.

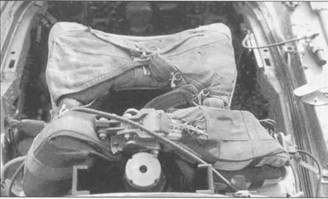

Укладка парашюта в кресло, слева – стабилизирующий парашют. При катапультировании летчик подвергайся нагрузкам в 20 «Ж».

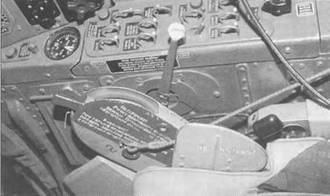

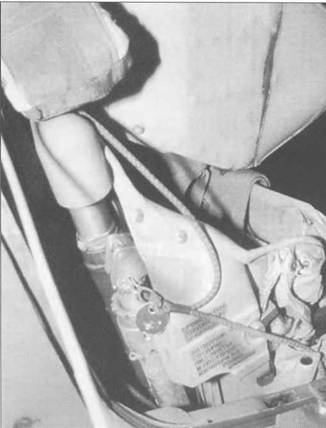

На правой стороне катапультного кресла была красная табличка, которая предупреждала летчика и наземный персонал. Тут же был предохранитель, который не давал автоматически.

Для срабатывания катапультного кресла летчик дергал две красные рукоятки, закрепленные на передней части кресла. Эти рукоятки имели два положения – безопасное и рабочее.
