МиГ-21бис из состава 115-го гвардейского ИАП. Полк участвовал в боевых действиях в Афганистане. На носу надпись «Советская Литва» и гвардейский знак.

Практически сразу после принятия на вооружение МиГ-21 первых модификаций ОКБ Микояна начало работы по модернизации истребителя. В итоге на свет появилось третье поколение МиГов, в конструкции которых был учтен опыт воздушных боев во Вьетнаме и Ближнем Востоке. Первым в ряду стал МиГ-21C (по НАТО-вской классификации Fishbed J). На этом самолете стоял двигатель Р-11-Ф2С-300, новый РЛС РП-22С «Сапфир» 21. Этот самолет строился на ГАЗ-21 в Горьком исключительно для ВВС СССР с 1965 по 1968 годы.

Модификацией МиГ-21С стал МиГ-21 СМ с усовершенствованным двигателем Р-13-300 и 23-мм пушкой ГШ-23Л с. боекомплектом на 200 снарядов. Это был первый вариант МиГ-21 с четырьмя подкрыльевыми пилонами. Для ВВС самолеты производились на заводе ГАЗ-21 с 1968 по 1974 гг.

Экспортной версией МиГ-21 СМ стал МиГ-21М, на кагором стоял двигатель с МиГ-21С и менее современный РЛС РП-21МА. Только на последних сериях МиГ-21М стоял двигатель Р-11Ф2СК-300. Эти истребители строились на заводе ГАЗ-30 «Знамя труда», который находился на Ходынке с 1968 но 1971 гг. Однако самым популярным экспортным вариантом МиГ-21 третьего поколения стал МиГ- 21 МФ (Fishbed J). На самолетах этой модификации стоял двигатель с МиГ-21 СМ и РЛС РП-22С «Сапфир» 21. Эти самолеты строились как на ГАЗ-21 (для нужд ВВС СССР), так и на ГАЗ-ЗО (на экспорт) с 1970 по 1975 гг.

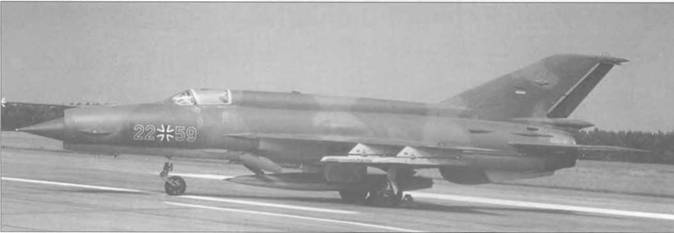

МиГ-21М был экспортной версией МиГ-21СМ. На МиГ-21 М стоял старый РЛС РП-21МА, в то время как па советских машинах стоял более современный РП-22С «Сапфир» 21. В оборудовании кабины использовались приборы и авионика с МиГ-21ПФМ. Все МиГ- 21 М строились на заводе ГАЗ-ЗО «Знамя Труда», тут же проходили и капитальный ремонт. Этот МиГ-21М («красный 493» I серийный № 3302) находился на вооружении ВВС ГДР. После объединения ГДР истребитель получил номер 22+59, был разрезан в Дрездене 29 сентября 1992 года.

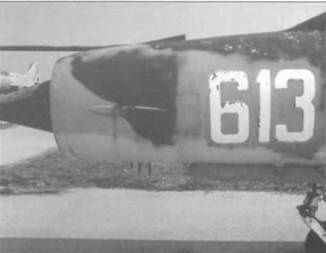

На МиГ-21СММ слева в носу стоял сенсор сваливания ДВА-ЗА, штанга ПВД-7монтировалась сверху справа (в отличии от предыдущих модификаций где он находился сверху). Этот МиГ-21м («белый 613» серийный 960613) летал в составе ВВС Болгарии. Ныне это экспонат музея Авиации и Космонавтики на авиабазе «Крумово» около Пловдива (Болгария).

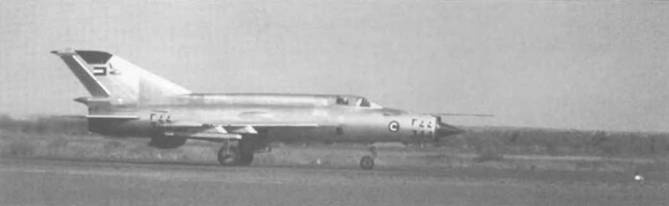

МиГ-21 М поставлялись в большинство стран третьего мира коммунистической ориентации. Этот МиГ-21 М («черный 344») из состава ВВС Судана на учениях «BRIGHT STAR ’83». Это совместные американо-египетские маневры проходили в Египте в августе 1983 года. Тактический номер в носу нарисован как арабскими так и европейскими цифрами.

Уже после распада Варшавского договора в Чехии была проведена модернизация парка МиГ-21МФ до стандартам НАТО. Р1овые машины получили обозначение МиГ-21 MF/RNAV.

Первым истребителем МиГ-21 четвертого поколения стал МиГ- 21 бис. Это был абсолютно новый самолет – в конструкции были применены легкие титановые элементы, стоял новый РЛС РП-22СМА «Сапфир». В оборудовании кабины были применены многие элементы МиГ-23. Стоял и новый двигатель – Р-25-300. Поставки в строевые части нового самолета начались в феврале 1972 года.

Последней модификацией МиГ-21бис стал МиГ-21бис САУ, который отличался установкой посадочной системы РСБН-2С. На заводе ГАЗ-21 последний истребитель такой модификации был построен в 1982 году.

МиГ-21 СММ

Внешне МиГ-21СМ (для ВВС СССР) и МиГ-21М (экспортные) не отличались. Это были первые МиГ-21, на которых стояла 23-мм пушка ГШ-23Л и было четыре подкрыльевых пилона. На этих самолетах отсутствовала стеклянная панель за фонарем.

МиГ-21МСМ

Уже в процессе строевой эксплуатации на части МиГ-21СМ и МиГ-21М были поставлены гилыоотражатели. Позже они стали стандартными для МиГ-21МФ.

МиГ-21МФ

Внешне МиГ-21МФ отличался от ранних МиГ-21СММустановкой зеркала заднего вида ТС- 27AMLU. Причем несколько МиГ-21СММ таки получили такие зеркала и внешне были абсолютно неотличимы от МиГ-21МФ. Также часть экспортных МиГ-21М во время капитального ремонта получила «в наследство» от МиГ-21МФ более мощный двигатель Р-12-300.

МиГ-21 бис

Внешне МиГ-21бис отличался от МиГ-21МФ более широким фюзеляжем и надфюзеляжной хордой.

МиГ-21бис САУ

Внешне самолеты этой модификации отличались только антеннами системы РСБП-2С.

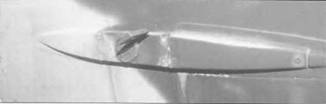

Более детальная фотография сенсора ДВЛ-ЗА. Он был связан с автопилотом АП-155, которого не было на МиГ-21 ранее.
