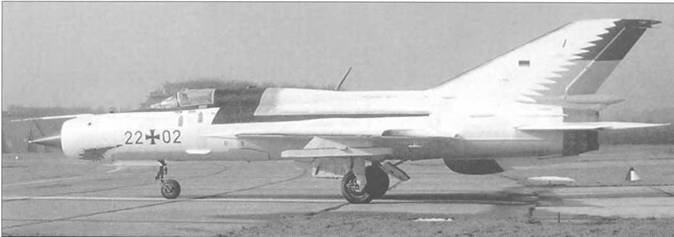

МиГ-21ПФМ («красный 441»серийный 6709) ВВС ГДР. Самолет из состава JG1 “Fritz Schmenkel”. Был передай ВВС ГДР 30 января 1968 года, свои последний вылет осуществил 26 сентября 1990 года. После объединения Германии получил номер 22+02. Нестандартную окраску получил в апреле 1991 года вместе с собственным именем “Welsser Hai” («Белая акула»). Первоначально планировалось отправить его в музей, но 29 сентября 1992 года он был утилизирован. На тот момент на нем было налетано 1789 часов.

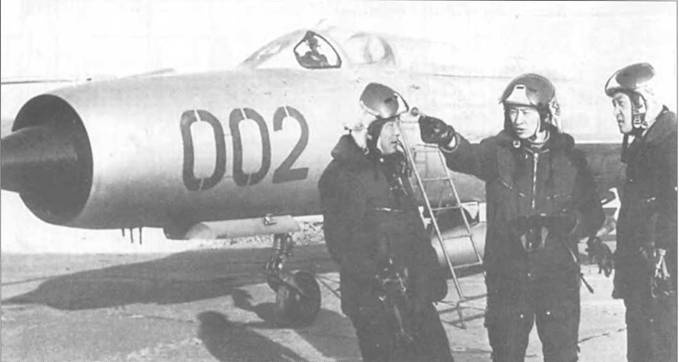

Три монгольских летчика стоят на фоне одного из 12 МиГ-21ПФМ («красный 002»). Самолеты относились к последним сериям, тик на них стоит зеркало заднего вида TC-27AMU1. Кроме того, характерно расположение датчика температуры РП-21МА слева в носовой части. Такое расположение было характерно для МиГов третьего поколения. В Монголии эти самолеты прослужили до 1993 года.

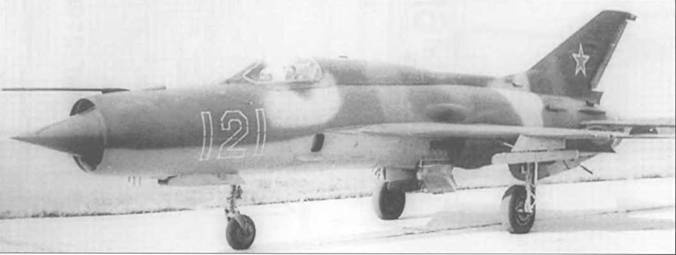

МиГ-21ПФ («белая 121») из состава одного из учебных полков ВВС СССР. Самолеты таких полков несли трехзначную нумерацию. Камуфляж из двух оттенков зеленого и коричневого – уникальный.

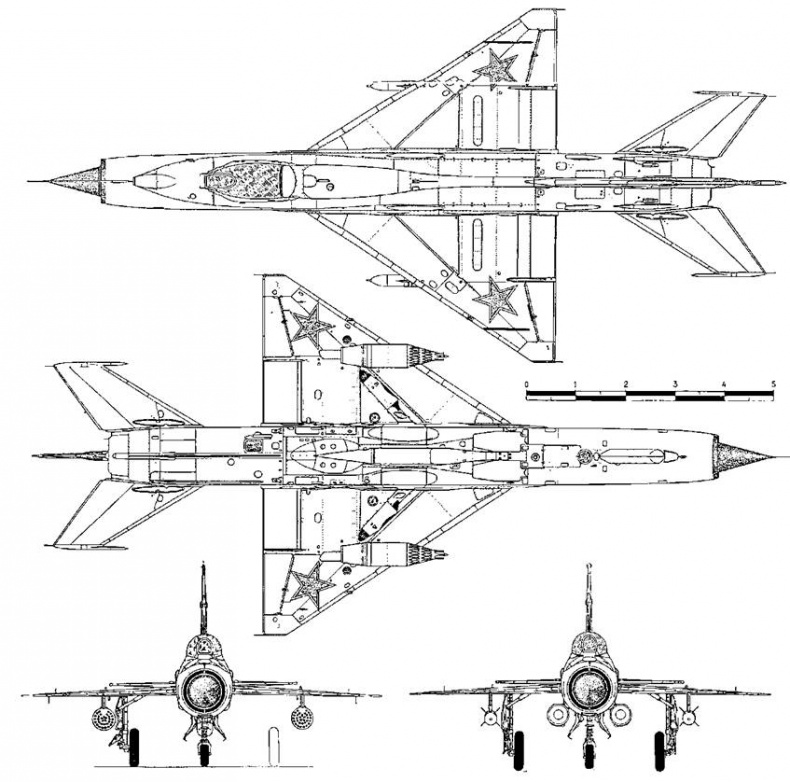

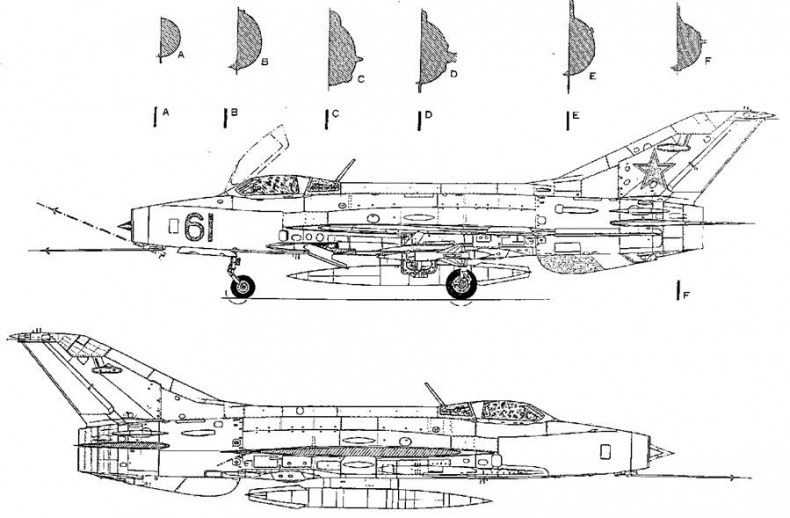

МиГ-21 Ф-13

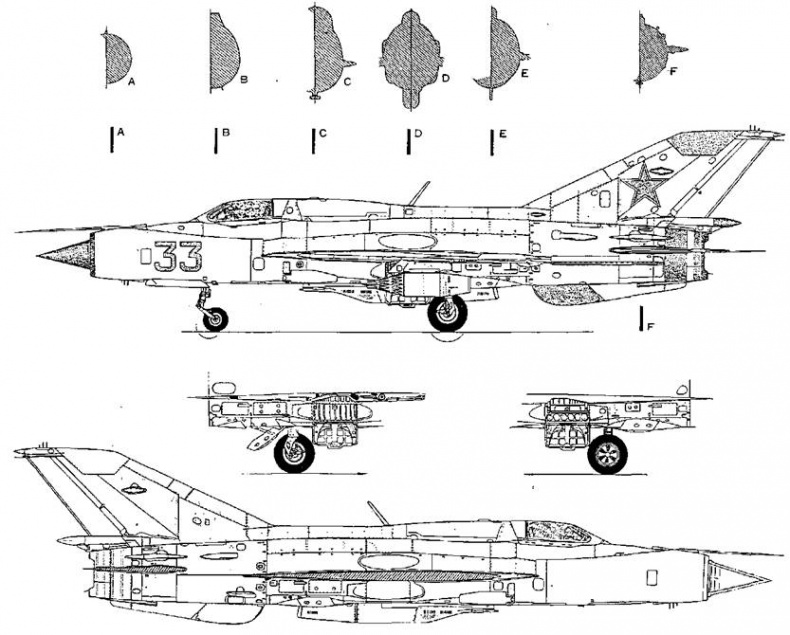

МиГ-21ПФМ

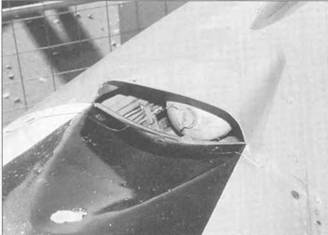

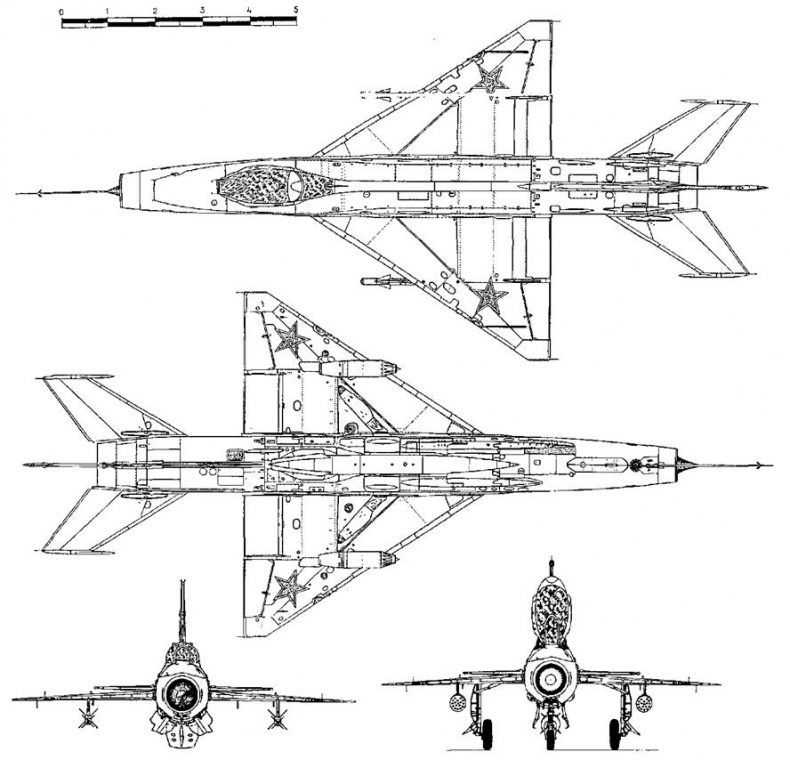

МиГ-21ПФ и МиГ-21ПФМ были единственными вариантами МиГ-21 с небольшими отсеками под авионику в левой части фюзеляжа. А МиГ-21ПФМ был единственным вариантом где в районе этого отсека была трубка Вентури. На некоторых машинах миГ-21ПФ и ПФМ сохранялись элементы от пушки, в частности стальная накладка.

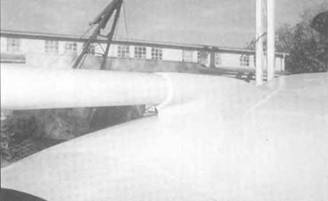

Расположение ПВД-7 на МиГ-21ПФМ. Хорошо видно, что она расположена посредине фюзеляжа, в то время как на МиГах поздних модификаций она была смешена вправо.

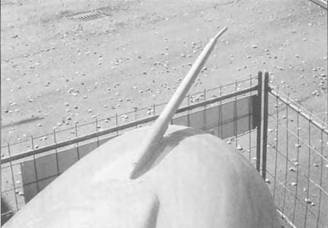

На МиГ-21ПФМ трубка ПВД-7 была перенесена на верх фюзеляжа. На этом же месте на МиГ-21ПФ монтировалась ПВД-5.

В носу располагалась 4 л емкость с чистым спиртом, который предназначался дли исключения замерзания основных приборов.

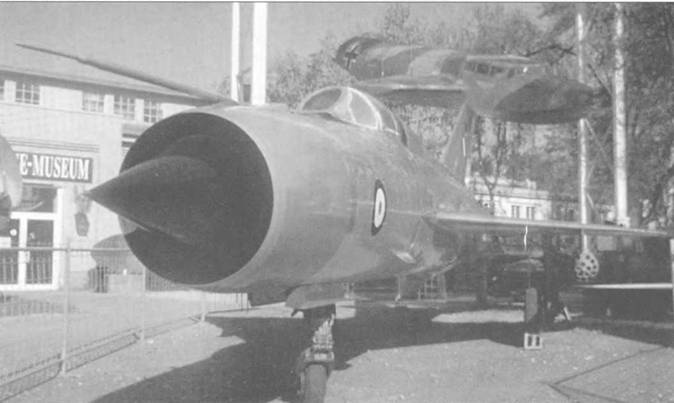

Восточногерманский МиГ-21ПФМ («красный 738») ныне экспонируется в экспозиции Технического музея в Шпейере, Германия. Самолет окрашен в цвета индийских ВВС, хотя МиГ-21ПФМ никогда не состоял па вооружении индусов. Этот музей крупнейший в Европе по количеству самолетов, поездов, автомобилей. В частности за МиГом хорошо виден «Дорнье» Do 24 времен Второй Мировой войны.

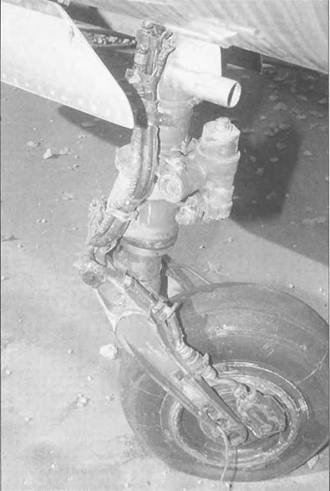

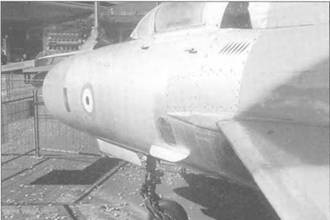

МиГ-21ПФМ стал первым вариантом, на котором стояло носовое колесо КТ-102. Оно было модернизировано с учетом опыта эксплуатации машин ранних модификаций. Сразу за ним находился температурный датчик РП-21МА «Сапфир».

Температурный датчик РП-21МА, смонтированный слева от носовой стойки па МиГ-21ПФ и большинстве МиГ-12ПФМ. На последних сериях МиГ-21ПФМ он был перенесен.

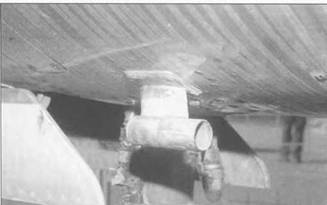

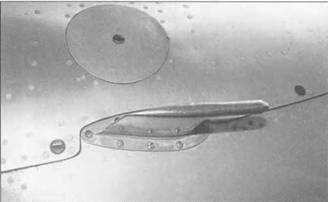

Вспомогательный датчик давления ТП-156М монтировался только по правой стороне. Он находился возле большого люка, который открывал доступ к различной аппаратуре, в том числе ЛАС-1«Лазурь»4, радио Р-802В, системы СРО-2 М «Хром-Никель».

Все МиГи второго поколения располагали вспомогательным датчиком давления ТП-156М. Его функции были аналогичны функциям трубки Пито – передавать данные для приборов внутри кабины. На МиГ-21МХМФ и МиГ-21 бис использовалась более длинная трубка Пито.

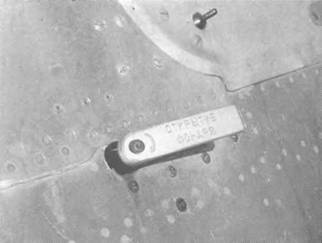

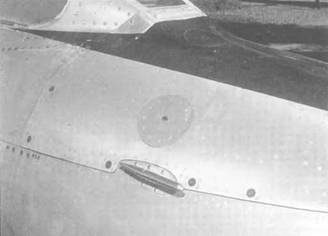

Рукоятка ручного открытия фонаря на левой стороне МиГ- 21ПФМ. На правой ее не было.
