На вооружении ВВС Народной Республики Болгария состояло по крайней мере два варианта МиГ-21ПФМ. На этой машине установлено зеркало заднего вида ТС-27АМШ. Авиабаза Равнез, а истребитель из состава 15-го истребительного авиаполка.

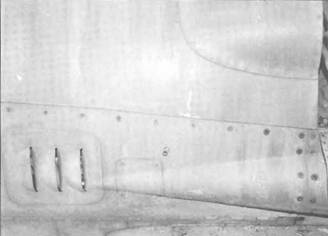

Панель охлаждения авионики на МиГ-21ПФМ. Только с правой стороны.

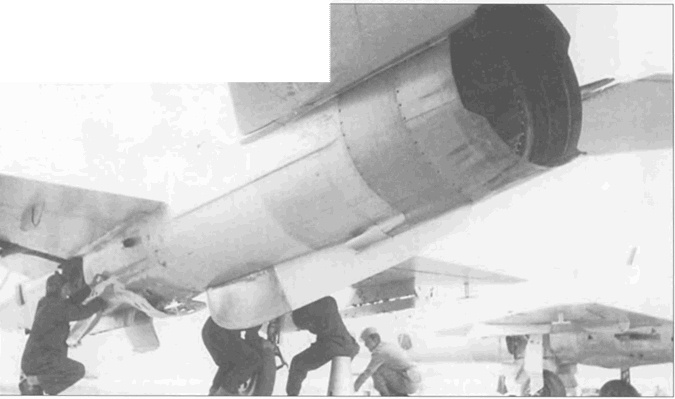

Румынские механики обслуживают МиГ-21ПФМ местных ВВС.

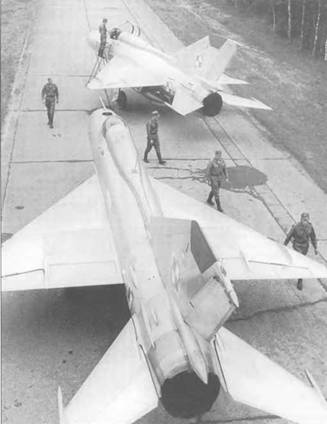

Пара МиГ-21ПФМ ВВС Польши, 2-й истребительный авиаполк «Краков», 1972 год. На этих машинах польские военные отрабатывали возможность базирования МиГ-21 на отрезках шоссейных дорог во время войны.

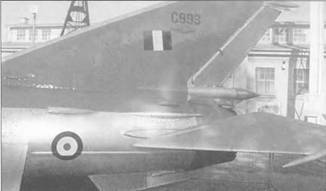

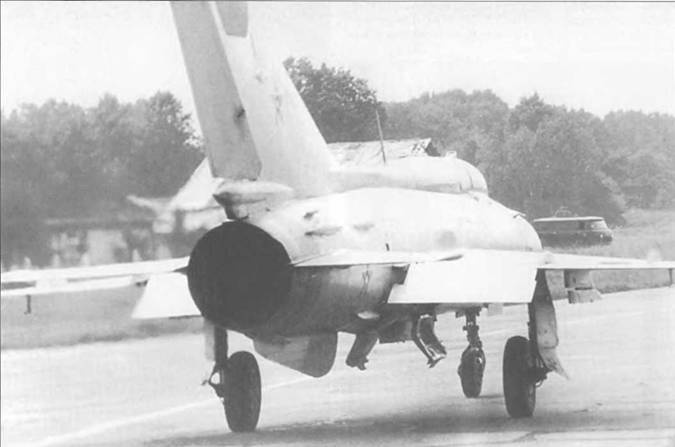

Киль МиГ-21ПФМ был больше чем на стандартном МиГ-21ПФ. Кроме того, контейнер тормозного парашюта ПТ-21УК был перенесен с задней левой части фюзеляжа в корневую часть киля.

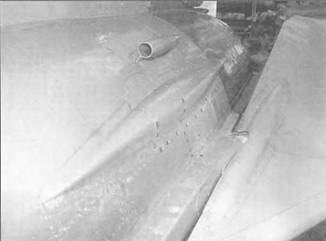

Слева на МиГ-21Ф-13 и МиГ-21ПФ монтировалась небольшой воздухозаборник для охлаждения аппаратуры. На самолетах третьего поколения его не было.

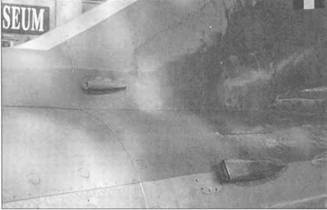

Вид на воздухозаборник с другого ракурса. Стабилизатор поднят.

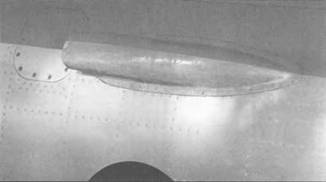

Воздух для форсажа подавался через длинный воздухозаборник, который монтировался только справа. Он был характерен как для МиГ-21ПФ так и для МиГ-21ПФМ.

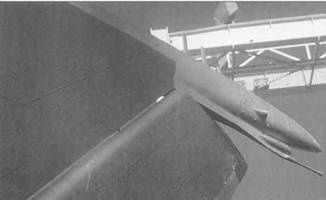

Антенна СРО-2М «Хром-Никель», смонтированная на киле этого МиГ-21ПФМ. Кроме того, виден приемник СОД-57М, который обычно был зеленым, а на этом музейном экземпляре – серебристый.

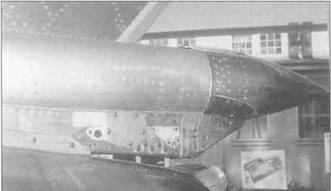

Контейнер тормозного парашюта ПТ-21УК, в котором располагался парашют площадью 19 М2. Парашют выпускался на максимальной скорости в 320 кмч и когда самолет был на высоте 1 м над полосой. Полностью выпускался за 1.5 секунд. Такой контейнер также монтировался на МиГ-21ПФМ поздних серий.

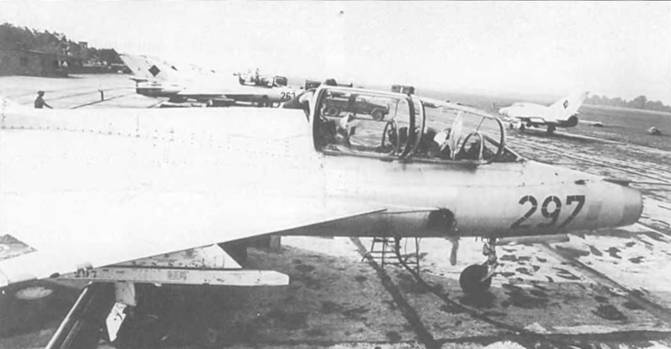

МиГ-21У-600 («черный 297» серийный 664819) ВВС ГДР готовится к вылету. На этом варианте не выло антенны радиостанции Р-832. ГДР-вские МиГ-21У имели трехзначный черный номер, в то время как истребители имели красный номер.

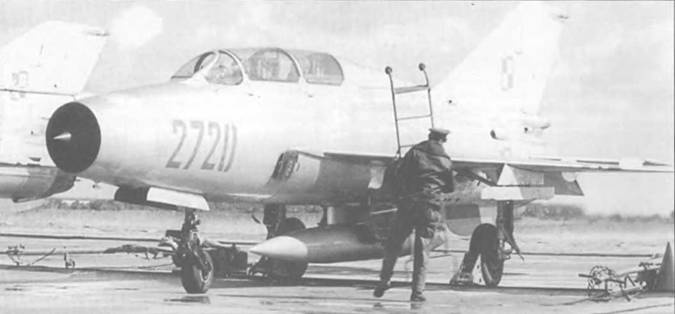

Вылет польского МиГ-21У-600 («красный 2720»серийный 662720). На этом самолете контейнер тормозного парашюта установлен на нестандартном месте, нет и зеркала заднего вида. В руках техника лестница, по которой летчики забирались в самолет.

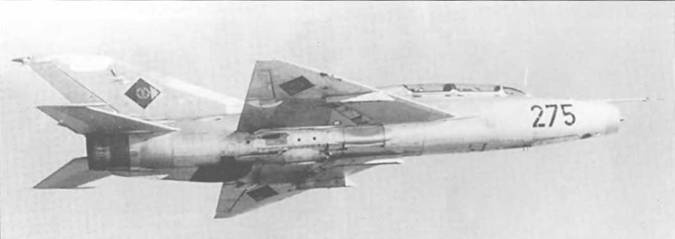

МиГ-21У-600 («черный 275» серийный 663219) из состава Flieger Ausbildungs Geschwader 15 “Heinz Kapelle”at ВВС ГДР. Самолет получен 15 июля 1966 года и списан в марте 1990 года. Несмотря на то что самолет получил номер 23-92 Бупдеслюфтваффе тем не менее ни один самолет этого типа на вооружении не состоял.

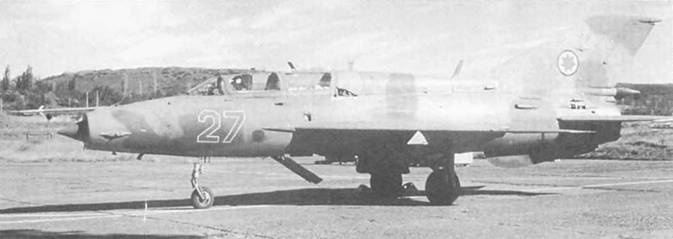

Грузинский МиГ-21УМ («красный 27»). На самолете сохранился оригинальный камуфляж ВВС СССР и номер. Самолет сфотографирован на летом поле «Tbilaviamsheni Ltd» (бывший советский завод ГЛЗ-31) в Тбилиси.

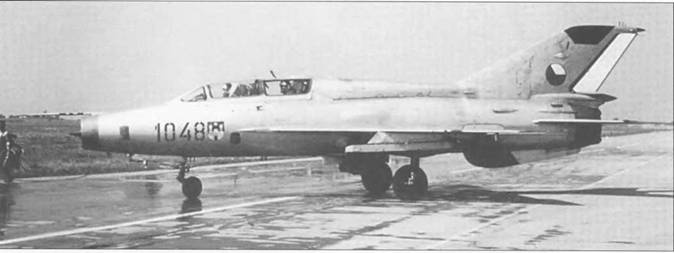

МиГ-21УС («черный 1048» 10685148) серийный ВВС Чехии. Инструкторское зеркало в поднятом состоянии. Сразу за номером эмблема 9-го авиаполка. Позднее самолет был списан.

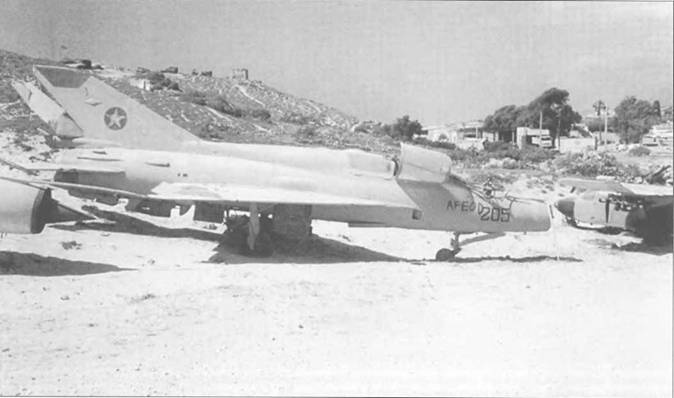

Американские войска, высадившие в Сомали в декабре 1992 года обнаружили этот МиГ-21УМ («синий 205» серийный 516963026) в аэропорту Могадишу в разобранном состоянии. Позже США передали контроль над страной войскам ООН.

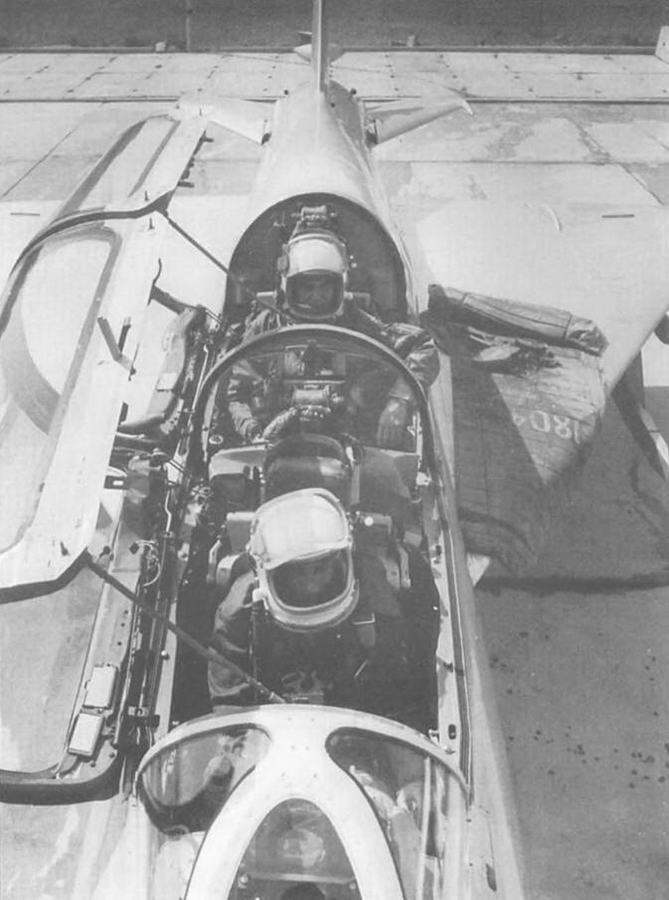

На МиГ-21У стояли катапультные кресла СК, что обусловило более широкие проемы в фонаре. На МиГ-21УМ и МиГ-21УС стояли кресла КМ-1 и более узкие проемы соответственно. Кроме того, па МиГ-21У не стояла трубка Вентури, ставшая стандартной для дальнейших модификаций. На этом вариант стоял прицел АСП-5НД и автопилот КАП-2К. На обоих пилотах шлемы ГШ-6 и противоперегрузочные костюмы для высотных полетов.
