В начале 1942 года, флот США профинансировал ряд экспериментов в радиолаборатории Массачусетского технологического института, завершившиеся в итоге разработкой радара APS-20, вес которого позволял установить его на самолет, а мощность позволяла обнаружить цель, находящуюся на расстоянии до 136 миль от носителя. Этому проекту разработки бортового радара, получившему кодовое имя Project Cadillac, был дан высший приоритет. Так как самолет, предназначенный для установки радара, должен был иметь достаточный внутренний объем, необходимый для размещения громоздкой электроники, то инженеры проекта выбрали ТВМ-3 Эвенджер, как самолет наиболее подходящий для переделки.

ТВМ-3, в значительной степени переделанный, для установки радара получил обозначение TBM-3W. Все вооружение, броня, и бомбовое оборудование были сняты. Радар устанавливался в переднюю часть бомбоотсека, прикрытую большим стекловолоконным обтекателем, установленным под фюзеляжем, в котором и размещалась антенна радара APS-20, имеющая размеры восемь на три фута. В бывшем отсеке радиста были организованы рабочие места для двух операторов, а в фюзеляж была установлена остальная радарная аппаратура, аппаратура передачи данных, ультракоротковолновая радиостанция, и другая электроника. Длинный фонарь кабины и стрелковая башенка были заменены одиночной кабиной пилота и «черепахообразным» обтекателем. Чтобы улучшить боковую устойчивость Эвенджера, на горизонтальных стабилизаторах, вблизи их законцовок, были установлены дополнительные вертикальные стабилизаторы. Прототип ХТВМ-3W впервые поднялся в воздух 5 августа 1944 года, и флот США заказал немедленную переделку ряда имеющихся планеров самолетов ТВМ-3 и ТВМ-3Е в конфигурацию ТВМ-3W.

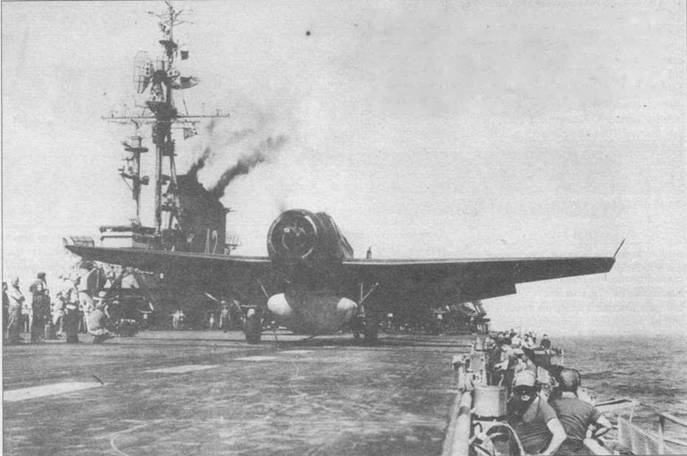

TBM-3 W из эскадрильи VA-4B авианосца USS Franklin D.Roosevelt (CVA-42) установленный на катапульте — только секунды отделяют его от старта. TMB-3W обычно находился на некотором расстоянии от авианосца в постоянных радарных патрулях или в связке с ударным самолетом TBM-3S выполнял поиск подводных лодок впереди авианосца.

ТВМ-3W

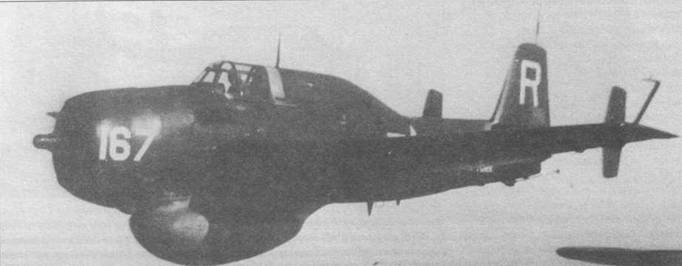

Ряд ТВМ-3W было передано в резервные военно-морские подразделения. Этот ТВМ-3W пилотирует младший лейтенант Руни из VS-833 Резервной эскадрильи, базирующейся на. WAS Флойд Беннет Филд, Нью-Йорк, октябрь 1954 года.

Интенсивные атаки японских камикадзе против флота союзников у Окинавы еще раз подчеркнули безотлагательность программы создания этих самолетов, и сорок комплектов радара APS-20 были срочно изготовлены для постройки соответствующего количества ТВМ-3W. К началу 1945 года испытания были завершены, и началось обучение экипажей самолетов TBM-3W, однако война закончилась прежде, чем эти самолеты были переданы флоту. Программа испытаний доказала высокую ценность самолетов Эвенджер раннего воздушного предупреждения и ее выполнение продолжилось и после войны. Первое оперативное подразделение ТВМ-3 W, появилось в составе флота уже в мае 1946 года.

В послевоенных авианосных воздушных группах (Carrier Air Group), TBM-3W были объединены с ударным противолодочным самолетом ТВМ-3S в противолодочных группах «Killer-Hanter». TBM-3W был «охотником» (Hunter) и мог передавать радарные контакты по линии обмена данными, как на авианосец, так и на TBM-3S (Killer). Эвенджеры продолжили функционировать в этой роли до середины 50-х, когда они были заменены самолетами аналогичного назначения — Grumman AF Guardian и Douglass Skyraider.

TBM-3W был пионером среди самолетов раннего воздушного предупреждения, доказавшим жизненность этой концепции, что привело к созданию современного Grumman E-2C Hawkeye со сложнейшим электронным оборудованием.

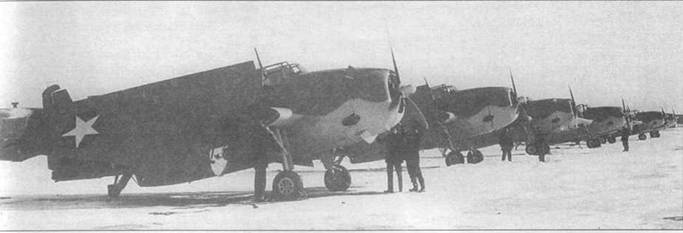

Партия TBF-1 Эвенджер на заводском аэродроме, декабрь 1942 года. Самолеты в двухцветной камуфляжной окраске — Non-specular Blue Gray на верхних поверхностях и Non-specular Light Gray на нижних. Знаки государственной принадлежности нарисованы на обеих сторонах каждого крыла и на хвостовой части фюзеляжа уже не имеют красного круга посредине звезды, который был упразднен 15 мая 1942 года.

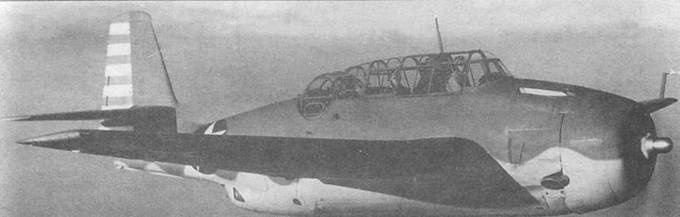

TBF-1 Эвенджер (по всей вероятности первый серийный экземпляр) в полете, январь 1942 года. Самолет в двухцветной камуфляжной окраске — Non-specular Blue Gray на верхних поверхностях и Non-specular Light Gray на нижних. Знаки государственной принадлежности нарисованы на обеих сторонах каждого крыла и на задней части фюзеляже и имеют красный круг посреди звезды, также имеются знаки быстрого распознавания в виде бело-красных полос на руле направления. Размер звезды свидетельствует, что самолет сфотографирован до 17 января, то есть до того как вышел приказ о максимальном увеличении размеров знаков государственной принадлежности.

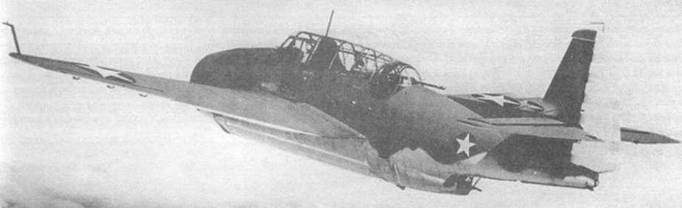

Один из первых серийных TBF-1 Эвенджер в полете, март 1942 года. Самолет в камуфляжной окраске идентичной той, которую имеет самолет представленный на верхнем снимке, за исключением того, что знаки государственной принадлежности уже имеют максимальный размер — такое увеличение знаков было введено начиная с 17 января 1942 года.

Первый прототип XTBF-1 был окрашен полностью в светло-серый цвет (Light Gray ANA602 — аналог в FS отсутствует, но этот цвет очень близок к FS 36440), введенный директивой AER-E-25 (00261) от 30 декабря 1940 года. Полосы дорожек на крыле были черными. Воздушный винт — серебряного цвета, с обеих сторон на концах лопастей имелись трехцветные полосы — голубого, красного и желтого цветов, общей шириной — 4 дюйма.

Второй прототип уже нес двухцветную камуфляжную окраску, введенную документом BuAer AER-E-2571, ставшую обязательной с 13 октября 1941 года. Эта камуфляжная схема состояла в окрасе верхних поверхностей самолета матовой серо-голубой краской (ANA 603 Non-specular Blue Gray — FS 35189), а нижних поверхностей — матовой светло-серой краской (ANA 602 Non-specular Light Gray — FS 36440). Краски наносились распылителем таким образом, чтобы переход от одного цвета к другому был плавным. Первые серийные TBF-1 также получили такой камуфляж.

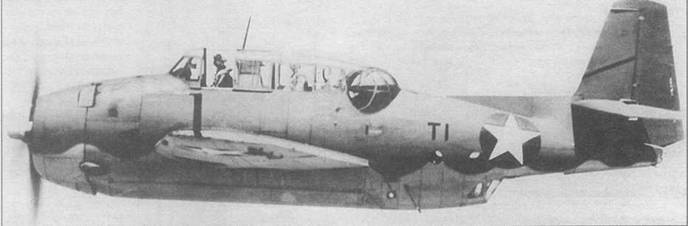

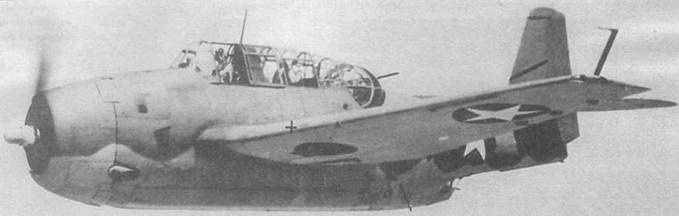

Два снимка того же самого TBF-1 Эвенджер в полете, демонстрирующие расположение цветов камуфляжной окраски с характерной волнистой линией раздела цветов, которая была введена в действие с октября 1941 года. Знаки государственной принадлежности на фюзеляже максимального диаметра, что стало обязательным с 17 января 1942 года, к тому же в соответствии с директивой от 15 мая 1942 года отсутствует красный круг посредине звезды. Тактические обозначения состоят из буквы, обозначающей назначение самолета (Т — торпедный), а также номера машины в эскадрилье. Обратите внимание на черную наклонную полосу на вертикальном стабилизаторе, служащую палубной команде авианосца для оценки угла планирования самолета при посадке. По правилам эти полоски должны были быть белыми — черный цвет в данном случае — это исключение. Снимки выполнены вероятнее всего в октябре 1942 года.
