Варианты кабин

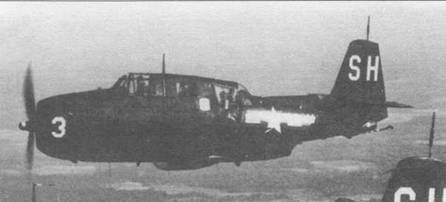

Ряд ТВМ-3Е был модифицирован для выполнения задании по борьбе с подводными лодками и получил обозначение TBM-3S. Этот TBM-3S несет поисковый прожектор установленный под правым крылом и антенну передачи данных, установленную на верхней части руля. Белый прямоугольник в центре фюзеляжа указывает расположения отсека, в котором помещался спасательный плот.

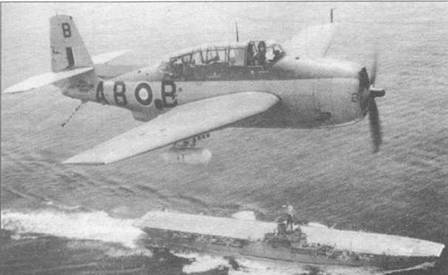

125 Эвенджеров служило в трех Royal Canadian Navy squadrons с 1950 до 1957 года. Этот TBM-3S из 825 Squadrons пролетает над канадским авианосцем HMCS Magnificent, 1951 год. Канадские Эвенджеры несли схему камуфляжной окраски, состоящую из цветов Dark Sea Gray над Light Sea Gray. Тормозной крюк окрашен в красно-белые полосы.

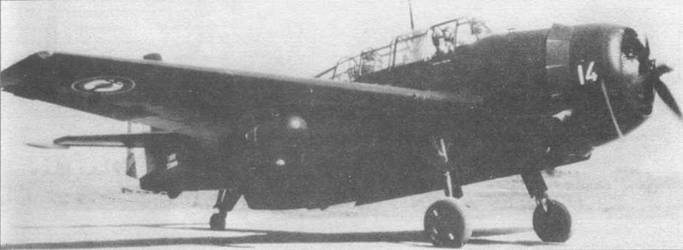

Эвенджеры экспортировались в другие страны в рамках программы военной помощи с конца 40-х до начала 50-х годов. Ряд TBM-3S (противолодочных Эвенджеров) был поставлен французским AeronavaL Этот Эвенджер окрашенный полностью в цвет Glossy Sea Blue из Flottille 3S базировался в Cuers, южная Франция. Эвенджеры служили в French Navy до 1966 года.

Холодная война 50-ых годов была периодом все увеличивающейся напряженности между Востоком и Западом. Советский Союз, понимая, что Германия почти выиграла Сражение за Атлантику со своим флотом подводных лодок, начал строить и развертывать самый большой в мире подводный флот. Угроза со стороны советских субмарин вынудила флот США увеличить внимание, уделяющееся борьбе с субмаринами и разработать самолет, оснащенный специальным оборудованием, который был бы в состоянии охотиться и уничтожать современные подводные лодки. Эвенджер уже доказал, что является подходящим противолодочным самолетом в ходе Сражения за Атлантику и флот США. снова вернулся к этому самолету, которому теперь предстояло бороться с новой угрозой.

Ряд имевшихся ТВМ-3Е модифицировали для выполнения ASW миссий, установив на них новую электронику и вооружение. Стрелковая башенка была удалена, а ее проем прикрыт. Место, которое прежде занимала башенка, превратился в отсек оператора радара — навигатора. Фонарь кабины был дополнен металлическими панелями, которые заменили часть остекления. Под правым крылом установили прожектора, позади отсека радиста — установку для сброса сонарных буев. Так как TBM-3S должен был летать на небольшой высоте, кислородная система была демонтирована. Чтобы получать радарную информацию от самолета радиолокационного дозора, имелась специальная система передачи данных, с антенной установленной на верхней части руля. Противолодочное вооружение, такое как глубинные бомбы и акустические торпеды были размещены в бомбоотсеке, под крыльями сохранили направляющие Mk 5 для авиационных ракет имевшиеся на ТВМ-3Е.

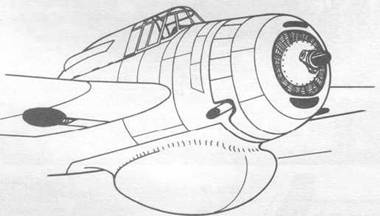

В течение 1953 года Эвенджеры были поставлены Великобритании под обозначением Эвенджер AS4. Этот самолет был модифицирован, чтобы нести поисковый радар, установленный в обтекателе под передней частью фюзеляжа, электронные блоки которого размещались в передней части бомбоотсека. В 50-х годах Эвенджерами AS Mk 4 были вооружены семь Royal Navy squadrons, а последний AS Mk 4 (включенный в состав 831 Electronics Counter-Measures Squadron) прослужил до начала 60-ых годов. Когда, 1 июля 1954 года были сформированы Японские Морские Силы Самообороны (JMSDF), Эвенджеры стали их первыми самолетами. Другие самолеты TBM-3S экспортировались в рамках программы военной помощи в Канаду, Францию и Нидерланды. Экспортные Эвенджеры ASW имели ряд модификаций фонаря кабины.

TBM-3S, обычно применялись вместе с TBM-3W (самолетом радиолокационного дозора) и являлись ударными (Killer) самолетами в ASW паре «Killer-Hunter», действуя самостоятельно, группа «Killer-Hunter» могла выслеживать и нападать на вражеские подводные лодки, действующие около авианосной группы без помощи надводных кораблей. Усложнение задач, которые решали TBM-3S привело к разработке значительно более сложных комплексов и к развитию нового класса противолодочных самолетов авианосного базирования, ярким представителем которого является современный Lockheed S-3A Viking.

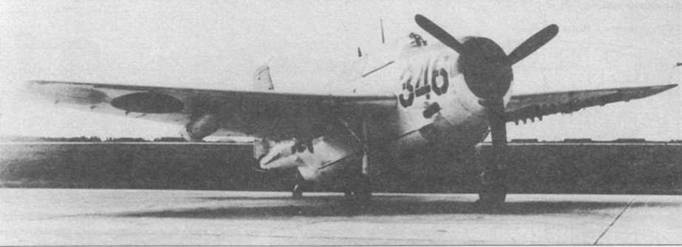

Когда 1 июля 1954 года были сформированы Японские Морские Силы Самообороны (JMSDF), Эвенджеры стали первыми их самолетами для проведения противолодочных операций. Японские Эвенджеры окрашивались краской Light Gull dray сверху и Gloss White снизу. Номера и японские иероглифы были черного цвета.

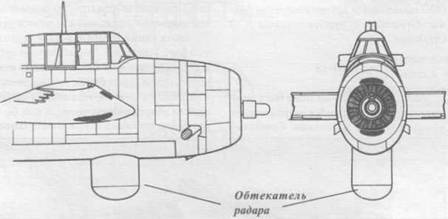

Британские Avenger AS4

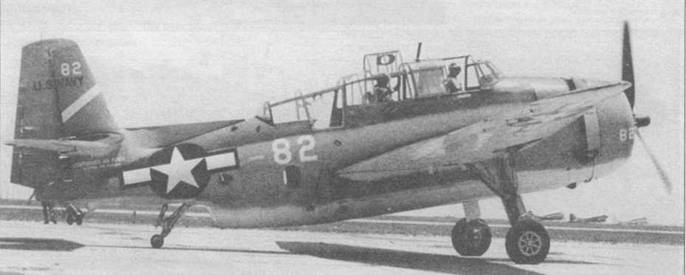

Этот восстановленный TBM-3S принадлежит Федеральным Воздушным силам (CAF), основанной в Техасе организации, деятельность которой посвящена сохранению самолетов периода Второй мировой войны. CAF окрасила этот самолет согласно трехцветной камуфляжной схеме, применявшейся в 1943-44 годах (которую TBM-3S никогда, не нес).

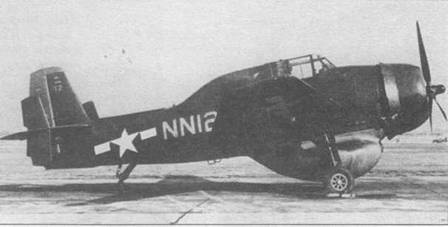

Прототип XTBM-3W (в оригинале «Проект Кадиллак»), являлся существенно переделанным ТВМ-3, оборудованным радаром APS-20, установленным в бомбоотсеке. Чтобы улучшить боковую устойчивость, на горизонтальном оперении были установлены небольшие дополнительные вертикальные стабилизаторы.

Обтекатель радара APS-20

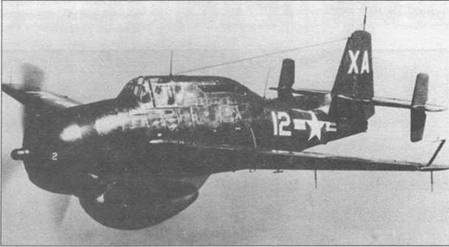

ТВ М-3 W из эскадрильи VX-1 в полете вблизи военно-морского аэродрома Бока Чика, Флорида, январь 1950 года. ТВМ-3 У нес многочисленные штыревые антенны для связи, УКВ, и системы передачи данных. «Черепахообразный» обтекатель на фюзеляже был установлен, чтобы получить свободный проход к электронным блокам, размещенным позади кабины пилота.

Еще в начале Второй мировой войны стало понятно, что поисковые радары установленные на судах не могут обнаружить самолет, летящий достаточно низко над водой на расстоянии необходимом для того, чтобы обеспечить адекватное отражение воздушной атаки. Радарная антенна, установленная на мачте высотой пятьдесят футов не обнаружила бы самолет, летящий на высоте 500 футов или ниже, пока самолет не подошел бы к судну на расстояние двадцати миль. Решение этой проблемы было очевидно — увеличить высоту, на которой находится радарная антенна, установив ее на кружащем над судном самолете.
